DB2101/T 0011-2019 沈阳市海绵城市建设施工与验收规程

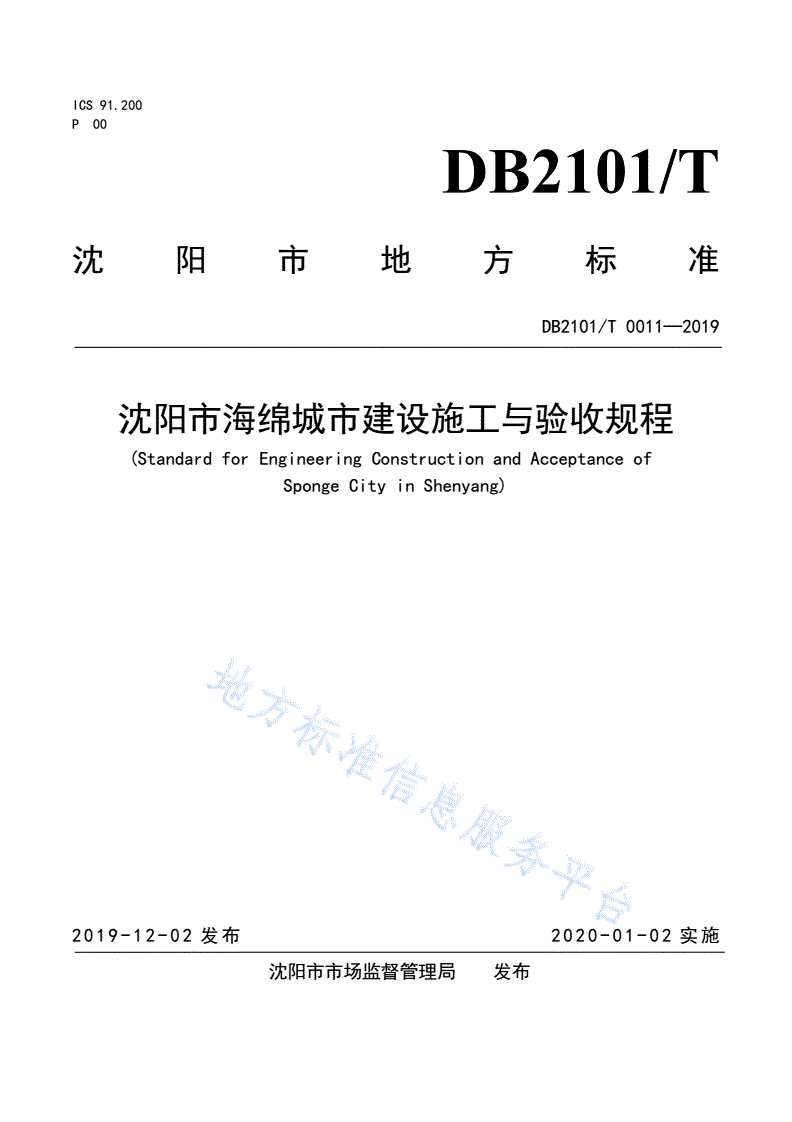

ICS91.200

P00

DB2101/T

沈阳市地方标准

DB2101/T0011—2019

沈阳市海绵城市建设施工与验收规程

(StandardforEngineeringConstructionandAcceptanceof

SpongeCityinShenyang)

2019-12-02发布2020-01-02实施

沈阳市市场监督管理局发布

DB2101/T0011—2019

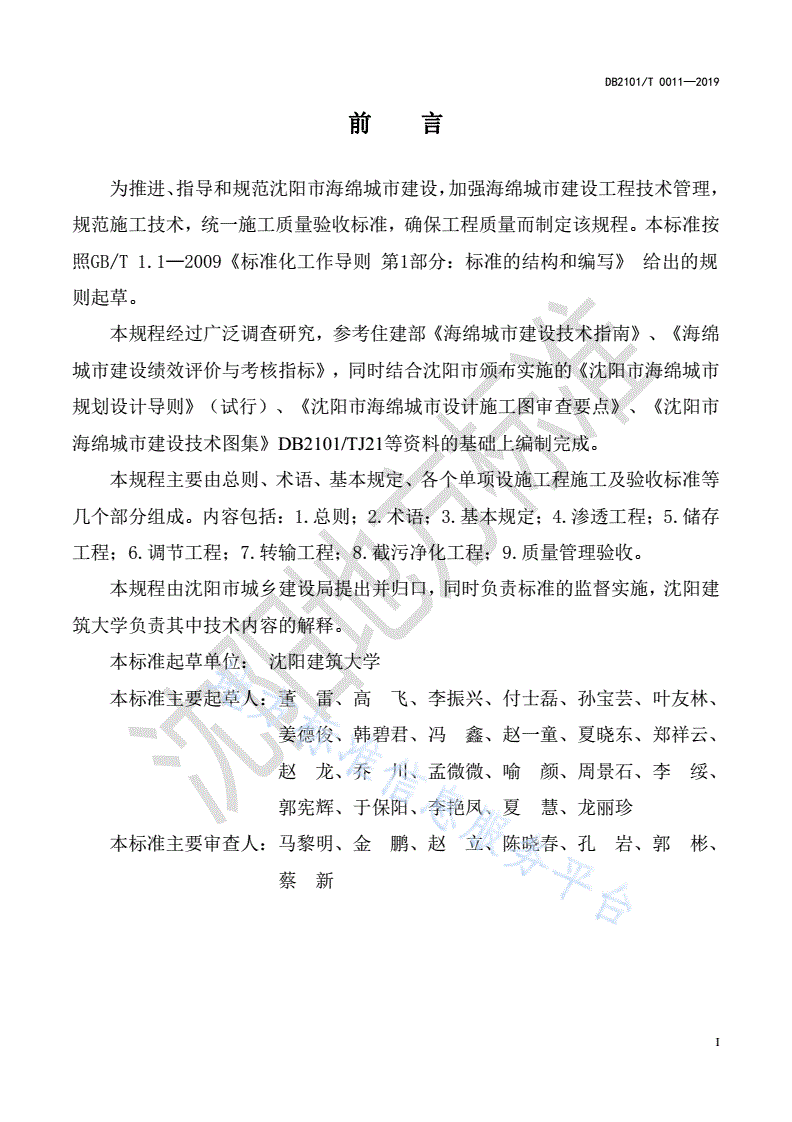

前言

为推进、指导和规范沈阳市海绵城市建设，加强海绵城市建设工程技术管理，

规范施工技术，统一施工质量验收标准，确保工程质量而制定该规程。本标准按

照GB/T1.1—2009《标准化工作导则第1部分：标准的结构和编写》给出的规

则起草。

本规程经过广泛调查研究，参考住建部《海绵城市建设技术指南》、《海绵

城市建设绩效评价与考核指标》，同时结合沈阳市颁布实施的《沈阳市海绵城市

规划设计导则》（试行）、《沈阳市海绵城市设计施工图审查要点》、《沈阳市

海绵城市建设技术图集》DB2101/TJ21等资料的基础上编制完成。

本规程主要由总则、术语、基本规定、各个单项设施工程施工及验收标准等

几个部分组成。内容包括：1.总则；2.术语；3.基本规定；4.渗透工程；5.储存

工程；6.调节工程；7.转输工程；8.截污净化工程；9.质量管理验收。

本规程由沈阳市城乡建设局提出并归口，同时负责标准的监督实施，沈阳建

筑大学负责其中技术内容的解释。

本标准起草单位：沈阳建筑大学

本标准主要起草人：董雷、高飞、李振兴、付士磊、孙宝芸、叶友林、

姜德俊、韩碧君、冯鑫、赵一童、夏晓东、郑祥云、

赵龙、乔川、孟微微、喻颜、周景石、李绥、

郭宪辉、于保阳、李艳凤、夏慧、龙丽珍

本标准主要审查人：马黎明、金鹏、赵立、陈晓春、孔岩、郭彬、

蔡新

I

DB2101/T0011—2019

目次

1总则....................................................................................................................1

2术语....................................................................................................................2

3基本规定.............................................................................................................6

4渗透工程.............................................................................................................8

4.1透水砖路面......................................................................................................8

4.2透水混凝土路面............................................................................................12

4.3绿化屋面........................................................................................................21

4.4下沉式绿地....................................................................................................28

4.5生物滞留设施................................................................................................32

4.6渗透塘............................................................................................................36

4.7渗井.................................................................................................................38

5储存工程...........................................................................................................42

5.1湿塘及雨水湿地............................................................................................42

5.2蓄水池............................................................................................................46

5.3雨水罐............................................................................................................55

5.4雨水模块........................................................................................................57

6调节工程...........................................................................................................61

6.1调节塘............................................................................................................61

6.2调节池............................................................................................................63

7转输工程...........................................................................................................68

7.1植草沟............................................................................................................68

7.2渗管及渗渠....................................................................................................70

II

DB2101/T0011—2019

7.3半有压屋面雨水收集系统............................................................................74

7.4虹吸（压力）式屋面雨水收集系统............................................................78

7.5屋面集水沟和溢流口....................................................................................83

8截污净化工程...................................................................................................87

8.1植被缓冲带....................................................................................................87

8.2初期雨水弃流设施........................................................................................88

8.3人工土壤渗滤................................................................................................92

9质量管理验收...................................................................................................95

附录A各类用地中低影响开发设施一览表...................................................100

附录B分项、分部工程质量验收记录...........................................................101

附录C常用规范名录........................................................................................107

附：条文说明......................................................................................................110

III

DB2101/T0011—2019

1总则

1.0.1为推进、指导和规范沈阳市海绵城市建设，加强海绵城市建设工程技

术管理，规范施工技术，统一施工质量验收标准，确保海绵城市工程质量，特制

定本规程。

1.0.2本标准适用于沈阳市内新建、改建、扩建的有关海绵城市建设项目的

施工质量规定与验收。

1.0.3海绵城市项目施工中，应严格按照设计图纸和要求进行，在设计无明

确要求时，征得相关人员同意后，可按照本标准进行。

1.0.4海绵城市项目验收时，除应对单项工程进行验收外，还要评估整个项

目或整个片区项目的效果，便于海绵城市的实施和海绵城市理念的推广。

1.0.5为确保海绵城市建设工程施工质量取得预期效果，在沈阳市范围内所

有跟海绵城市建设有关的项目，均应在项目整体竣工验收前，组织海绵城市建设

工程专项验收合格。

1.0.6海绵城市建设过程中除应符合本标准外，还应符合国家、辽宁省和沈

阳市的现行标准、规范、导则。

1

DB2101/T0011—2019

2术语

2.0.1海绵城市spongecity

城市能够像海绵一样，在适应环境变化和应对自然灾害等方面具有良好的

“弹性”，下雨时渗水、滞水、蓄水、净水，需要时将蓄存的水“释放”并加以

利用。

2.0.2低影响开发（LID）lowimpactdevelopment

在城市开发建设过程中，通过生态化措施，尽可能维持城市开发建设前后水

文特征不变，有效缓解不透水面积增加造成的径流总量、径流峰值与径流污染的

增加等对环境造成的不利影响。

2.0.3雨水调蓄stormwaterdetention/storage

雨水储存和调节的统称。

2.0.4雨水储存stormwaterstorage

采用具有一定容积的设施，对径流雨水进行滞留、集蓄，削减径流总量，以

达到集蓄利用、补充地下水或净化雨水等目的。

2.0.5雨水调节stormwaterdetention

在降雨期间暂时储存一定量的雨水，削减向下游排放的雨水峰值流量、延长

排放时间，一般不减少排放的径流总量，也称调控排放。

2.0.6透水砖路面permeablebrickpavement

具有一定厚度、空隙率及分层结构的以透水砖为面层的路面。

2.0.7透水水泥混凝土路面perviousconcretepavement

由具有较大空隙的水泥混凝土作为路面结构层、允许路表水进入路面（或路

基）的一类混凝土路面。

2

DB2101/T0011—2019

2.0.8透水沥青混凝土路面perviousasphaltpavement

由较大空隙率混合料作为路面结构层、允许路表水进入路面（或路基）的一

类沥青路面。

2.0.9绿化屋面greenroof

表面铺装一定厚度滞留介质，并种植植物，底部设有排水通道的屋面。根据

种植基质深度和景观复杂程度，绿化屋面又分为简单式和花园式。

2.0.10下沉式绿地depressedgreenspace

低于周边地面标高、可积蓄、下渗自身和周边雨水径流的绿地。

2.0.11生物滞留设施bio-retentionmeasure

在地势较低的区域通过植物、土壤和微生物系统滞蓄、净化径流雨水的设施，

由植物层、蓄水层、土壤层、过滤层（或排水层）构成。分为简易型生物滞留设

施和复杂型生物滞留设施。

2.0.12渗透塘infiltrationbasin

雨水通过侧壁和池底进行入渗的滞蓄水池(塘)。

2.0.13渗井pits

通过井壁和井底进行雨水下渗的设施。

2.0.14湿塘wetpond

具有雨水调蓄和净化功能的、以雨水作为其主要补水的景观水体。

2.0.15雨水湿地rainwaterwetland

以雨水沉淀、过滤、净化和调蓄以及生态景观功能为主的、由饱和基质、挺

水和沉水植被和水体等组成的复合体。

2.0.16蓄水池reservoir

具有雨水储存功能和削减峰值流量作用的集蓄利用设施。

3

DB2101/T0011—2019

2.0.17雨水罐rainwatercontain

也称雨水桶，是地上或地下封闭式的简易雨水集蓄利用设施。

2.0.18调节塘regulatingpondage

也称干塘，以削减峰值流量功能为主的一种雨水调节设施。

2.0.19调节池regulatingpool

用于削减雨水管渠峰值流量的一种雨水调节设施。

2.0.20植草沟grassswale

一种收集雨水、处理雨水径流污染、排水并入渗雨水的植被型草沟。

2.0.21渗管/渠infiltrationtrench

具有渗透和转输功能的雨水管或渠。

2.0.22半有压屋面雨水收集系统Semipressureroofrainwatercollection

system

设计流态为无压流和有压流之间的过渡流态的屋面雨水收集系统。

2.0.23虹吸(压力)式屋面雨水收集系统siphontyperoofrainwatercollection

system

设计流态为水一相有压流的屋面雨水收集系统。

2.0.24屋面集水沟与溢流口roofgulfandtheoverflowmouth

屋面集水沟包含天沟、边沟、檐沟，溢流口是指为确保集水沟排水安全的必

要措施，限制液位超限设置的泄流管口。

2.0.25植被缓冲带vegetationbuffer

坡度较缓的植被区，通过植被拦截及土壤下渗作用减缓地表径流流速，并去

除径流中的部分污染物的设施。

2.0.26初期雨水弃流设施earlyrainflowfacilities

4

DB2101/T0011—2019

通过一定方法或装置将存在初期冲刷效应、污染物浓度较高的降雨初期径流

予以弃除，以降低雨水的后续处理难度的设施。

2.0.27人工土壤渗滤设施artificialsoilinfiltrationfacilities

通过植被、土壤渗滤的多种理化反应后，使得出水达到回用水水质指标的雨

水设施。

2.0.28转输工程transportengineering

可收集、输送和排放雨水的设施。

5

DB2101/T0011—2019

3基本规定

3.0.1海绵城市建设工程的施工单位及施工人员必须具备相应的施工资质及

资格。施工人员应经过施工技术培训。施工工程质量应满足施工技术标准；并具

有健全的质量管理体系、质量控制和检验制度。

3.0.2施工前施工单位应根据合同文件、设计单位提供的施工界域内地上、

地下管线等建(构)筑物资料，工程水文地质资料等踏勘施工现场，做好施工准备

工作。

3.0.3施工单位应在施工前审查施工图纸，掌握设计意图与要求，对施工图

有疑问或发现差错时，应及时提出意见和建议。若需变更设计，应按相应程序报

审，经相关单位签字确认后实施。

3.0.4开工前施工单位应编制施工组织设计，编制施工方案计划，对关键工

程和危大工程应编制专项施工方案。施工组织设计和专项施工方案必须按规定程

序审批后执行，有变更时应重新审批后实施。

3.0.5施工单位必须建立安全技术交底制度，在作业前，主管施工技术人员

必须逐级向作业人员进行详尽的针对性安全技术交底，并形成交底记录。

3.0.6海绵城市建设工程不应在冬季施工，同时应尽量避免在雨天施工。如

在雨天施工应做好水土保持、防涝及防风措施。

3.0.7施工现场应做好水土保持和保护措施，减少对施工界域周边环境的干

扰和破坏。

3.0.8严格按照设计要求进行各项警示标志、预警系统建设，避免对公共安

全造成危害。

3.0.9施工中应按照先地下后地上的顺序进行施工，防渗、水土保持、土壤

6

DB2101/T0011—2019

介质回填等分项工程的施工应符合设计文件及相关规范的规定。

3.0.10海绵城市建设工程，应重点对设施规模、竖向、进水设施、溢流排放

口、防渗、水土保持、绿化种植、景观、安全等关键环节进行验收并做好验收记

录。

3.0.11植物应按《园林绿化工程施工及验收规范》（CJJ82）的要求进行种

植。

3.0.12低影响开发设施的施工，应注意溢流排放系统与城市雨水管渠系统、

超标雨水径流排放系统有效衔接。

3.0.13海绵城市建设工程施工质量验收应在施工单位自检基础上，按检验

批、分部（子分部）工程、单位（子单位）工程的顺序进行，并进行记录备档。

前一道工序未经验收合格严禁进行后一道工序施工。

3.0.14工程竣工验收报告中，应当写明海绵城市相关工程措施的落实情况，

提交备案机关。

3.0.15在冬季有积雪堆放需求的地区，海绵设施的设计宜考虑积雪堆放和融

雪的蓄积，堆放存储积雪不得对海绵设施的运行和管理造成影响。

3.0.16施工所用原材料、半成品、构（配）件、设备等产品进入施工现场

必须按相关要求进行现场验收，构筑物的施工与验收按照《建筑工程施工质量验

收统一标准》GB50300相关规定执行。

7

DB2101/T0011—2019

4渗透工程

4.1透水砖路面

4.1.1一般规定

1采用透水砖铺装的路面适用于停车场、步行街和广场及人行道等轻型荷载

道路。

2透水砖物理性能应符合《透水路面砖和透水路面板》GB/T25993的相关

规定，并进行冻融循环试验检验。

3路基、垫层、基层及找平层的施工可按现行行业标准《城镇道路工程施工

与质量验收规范》CJJ1执行，其透水性及有效孔隙率应满足设计要求。

4透水砖路基应稳定、密实、均质，应具有足够的强度、稳定性、抗变形能

力、抗冻融和耐久性。

5透水砖基层可采用刚性基层、半刚性基层或柔性基层，可根据地质差异选

择透水粒料基层、透水水泥混凝土基层、水泥稳定碎石基层等类型，并应具有足

够的强度、透水性和水稳定性。

6透水砖找平层可采用中砂、粗砂或干硬性水泥砂浆，厚度宜为20mm～

30mm，其透水性能应高于所采用的透水砖。

7透水砖路面排水分为表面排水和内部排水，应结合市政景观、绿化景观、

生态建设及雨水综合利用系统的设计情况进行综合考虑施工，保证路面坡度及排

水方式符合设计要求。

8结构层施工所用原材料、半成品、构（配）件、设备等产品进入施工现场

必须按相关要求进行现场验收。

9透水铺装应逐层检验透水系数，当设计无明确要求时，下层透水系数不得

8

DB2101/T0011—2019

低于上层，且透水铺装顶面透水系数不得低于0.05mm/s。

10透水铺装结构的渗透系数均应大于0.1mm/s，其蓄水能力不宜低于重现

期2年的1小时降雨量。当土地透水能力有限时，应在透水铺装的透水基层内设

置排水管或排水板。

11当透水铺装下为地下室顶板或管廊顶板，且覆土深度小于1m时，地下

设施顶板应设有疏水板及排水管等。

12透水砖路面结构层宜设置单一级配碎石垫层或砂垫层，并应验算防冻厚

度。路面最小防冻厚度应根据地区所在自然区划、路基潮湿类型、道路填挖情况、

道路宽度、路面材料及基层混合料的物理性能计算确定。

4.1.2施工要求

1透水砖铺装应按下列工序进行施工：

1）施工准备；

2）路基开挖、压实；

3）垫层施工；

4）基层施工；

5）找平层施工；

6）面层施工。

2透水砖铺装施工，应符合下列要求：

1）施工前，应根据设计文件进行路面的定位及高程的标定。

2）透水砖施工时，基准点和基准面应根据平面设计图、工程规模及透水砖

规格、块形及尺寸设置。透水砖的铺筑应从透水砖基准点开始，并以透水砖基准

线为基准，按设计图铺筑，基准点宜每3m～5m设置，应用经纬仪或直尺测定纵、

横方格网，定好面砖基准线，并在路幅中线（或边线）上，宜每隔5～10m安设

9

DB2101/T0011—2019

一块透水砖作平面、高程控制点。

3）透水砖铺筑过程中，不应直接站在找平层上作业，不应在新铺设的砖面

上拌合砂浆或堆放材料。

4）透水砖铺筑过程中，应随时检查牢固性与平整度，应及时修整，不应采

用向砖底部填塞砂浆或支垫等方法进行砖面找平。

5）应采用切割机械切割透水砖。透水砖的接缝宽度不宜大于3mm。曲线外

侧透水砖的接缝宽度不应大于5mm，内侧不应小于2mm；竖曲线透水砖接缝宽

度宜为2mm～5mm。

6）铺设时应将砖轻轻平放，用橡胶锤锤打稳定、平整，不得损坏边角，也

可采用高频小振幅板夯（80～90HZ）振压2～3遍。

7）透水砖铺筑完成后，表面敲实，应及时清除砖面上的杂物、碎屑，面砖

上不应有残留水泥砂浆。面层铺筑完成后基层未达到规定强度前，严禁车辆进入。

8）透水砖施工过程中应防止堵塞透水层及透水面砖，必要时应采用土工布

遮盖。

9）透水砖填缝砂不得采用易堵塞透水孔隙的细砂，用砂级配应符合下表要

求。

表4.1.2透水砖接缝用砂级配

序号筛孔尺寸（mm）通过质量百分率

1590～100

22.560～90

31.250～20

40.630～5

50.3150

3透水砖路面交付使用后应定期进行养护，保证其正常的透水功能。

4.1.3验收标准

主控项目

10

DB2101/T0011—2019

1透水砖的透水性能、抗滑性、耐磨性、抗盐冻、块形、颜色、厚度、强度

等应符合设计要求。

检查数量：透水砖以同一块形，同一颜色，同一强度且以1000m2为一验收

批；不足1000m2按一批计。每一批中应随机抽取32块试件。每验收批试件的主

检项目应符合现行国家标准《透水路面砖和透水路面板》GB/T25993的规定。

检验方法：观察检查、钢尺量测，检查出厂合格证和质量检验报告、进场复

试报告。

2结构层的透水性应逐层验收，其性能应符合设计要求。

检查数量：每500m2抽测1点。

检验方法：采用透水系数检验方法检验，利用路面渗水仪进行测定。

3透水砖的铺筑形式、图案应符合设计要求。

检查数量：全数检查。

检验方法：观察。

4水泥、外加剂、集料及砂的品种、级别、质量、包装、储存等应符合国家

现行有关标准的规定。

一般项目

5透水砖铺砌应平整、稳固，外观色泽均匀一致，无蜂窝、脱皮等现象，不

应有污染、空鼓、掉角及断裂等外观缺陷，不得有翘动现象，灌缝应饱满，缝隙

一致。

检查数量：全数检查。

检验方法：观察检查、钢尺量测。

6透水砖面层与路缘石及其他构筑物应顺接，不应有反坡积水现象。

检查数量：全数检查。

11

DB2101/T0011—2019

检验方法：观察检查、钢尺量测或水准仪。

7透水砖铺装的允许偏差应符合表4.1.3的规定。

表4.1.3透水砖铺装允许偏差

检验频率

序号项目允许偏差检验方法

范围点数

用3m直尺连续量取两次取最

1表面平整度（mm）≤520m1

大值

不小于设

2宽度40m1用钢尺量

计规定

3相邻块高差（mm）≤220m1用塞尺量取最大值

4横坡（%）±0.320m1用水准仪测量

5道路中线偏位（mm）≤20100m1用经纬仪测量

6纵缝直顺度（mm）≤1040m1拉20m小线量3点取最大值

7横缝直顺度（mm）≤1020m1沿路宽拉小线量3点取最大值

8缝宽（mm）±220m1用钢尺量3点取最大值

9井框与路面高差（mm）≤3每座1用塞尺量取最大值

10路面标高（mm）±2020m1用水准仪测量

11各结构层厚度（mm）±1020m1用钢尺量3点取最大值

4.2透水混凝土路面

4.2.1一般规定

1透水混凝土路面分为透水水泥混凝土路面和透水沥青混凝土路面，沈阳气

候分区属于严寒地区，不适用采用透水水泥混凝土路面。透水混凝土路面适用于

人行步道、自行车道、露天停车场、广场、滨水路面、轻量级市政道路消防道路、

各类型园林景观道路，大型广场展览会馆、度假村、校园等地面原生态铺装。

2透水沥青混凝土路面开工前，宜铺设长度100m～200m的单幅试验路段，

进行混合料试拌、试铺和试压试验，确定合理的施工工艺。

3透水沥青混凝土为骨架～空隙结构，采用间断级配（又称开级配），矿料

12

DB2101/T0011—2019

级配主要由粗集料嵌挤组成，细集料及填料较少，空隙率一般为18%～25%。

4对于透水沥青混凝土路面的交叉口进口道、靠近公交车停靠站区域，可采

用密实型沥青路面结构，也可采用大空隙的沥青路面灌注水泥基砂浆。

5当遇雨、雪天气及环境温度低于15℃时，不得进行透水沥青混凝土路面

施工。

6透水沥青混凝土应满足道路路面使用功能，并应满足透水、抗滑、降噪要

求。

7透水沥青混凝土路面铺筑前，应对下层结构的质量进行检查并现场进行透

水试验，符合要求后方可施工。

8透水沥青混凝土路面在透水层和不透水层之间应设防水封层。

9垫层厚度不宜小于15cm，重冰冻地区潮湿、过湿路段可适当增厚。

10透水沥青路面与不透水沥青路面衔接处，应做好封水、防水处理。

11透水沥青混凝土路面基层应符合现行行业标准《城镇道路工程施工与质

量验收规范》CJJ1的要求。

12透水沥青混凝土的原材料应符合现行行业标准《城镇道路工程施工与质

量验收规范》CJJ1和《透水沥青路面技术规程》CJJ/T190的相关规定。

13透水沥青混凝土面层集料的最大粒径应与分层压实厚度相匹配，每层的

压实厚度不宜小于混合料公称最大粒径的2～2.5倍，以减少离析，便于压实，

透水沥青混凝土面层厚度设计没有要求时，宜符合表4.2.1的规定。

表4.2.1透水沥青混凝土推荐厚度

沥青混凝土类型序号符合面层厚度（mm）

1PAC-1030～40

～

透水沥青混凝土2PAC-134050

3PAC-1650～60

4PAC-2060～80

13

DB2101/T0011—2019

4.2.2施工要求

1施工准备

1）铺筑透水沥青混凝土路面面层前，应检查下承层的质量，不符合要求的

不得铺筑透水沥青混凝土面层。下承层已被污染时，必须清洗或铣刨处理后方可

铺筑透水沥青混凝土面层。

2）透水沥青混凝土面层施工前，应按设计要求设置防水封层。

3）透水沥青混凝土的施工温度应根据沥青黏度、气候条件、设计厚度并参

照表4.2.2-1确定。

表4.2.2-1透水沥青混凝土施工温度

序号工序施工温度

预混式165～175（高黏度改性沥青）

1沥青加热温度（℃）

直投式155～165（基质沥青）

2集料加热温度（℃）190～200

3混合料出料温度（℃）170～185

4混合料贮料仓贮存温度（℃）贮料过程中温度下降不超过10

5混合料废弃温度（℃）≥195或≤155

6摊铺温度（℃）≥160

7初压温度（℃）≥150

8碾压终止的表面温度（℃）≥60

2透水沥青混凝土的拌制

1）透水沥青混凝土必须在沥青拌合厂（场、站）采用拌合机械拌制。拌合

厂的设置除应符合国家有关环境保护、消防、安全等规定外，还应具备下列条件：

①拌合厂应设置在空旷、干燥、运输条件良好的地方，贮料场和场内道路应

做硬化处理，并有良好的排水设施。

②沥青应分品种、标号密闭储存；各种集料应分别堆放在具有硬质基底的料

仓或场地上，不得混杂，集料宜设置防雨顶棚；不得使用受潮矿粉等填料。

14

DB2101/T0011—2019

③拌合厂应配备试验室，并有足够的仪器设备能满足试验要求。

④拌合厂应有可靠的电力供应。

2）透水沥青混凝土搅拌时间应经试拌确定，以沥青均匀裹覆集料为度。

3）透水沥青混凝土应随拌随用。

4）生产添加纤维的透水沥青混凝土时，搅拌机应配备同步添加纤维投料装

置，搅拌时间宜延长5s以上。

5）拌合厂拌合的透水沥青混凝土应均匀一致，无花白料、无结团成块或严

重的粗细料分离现象，不符合要求时不得使用，并应及时调整。

6）透水沥青混凝土出厂时，应逐车检测透水沥青混凝土的质量和温度，并

附带载有出厂时间的运料单，不合格品不得出厂。

3透水沥青混凝土的运输

1）透水沥青混凝土宜采用与摊铺机匹配的自卸汽车运输，运输时应防止沥

青与车厢板粘结，车厢应清扫干净，车厢侧板和底板应涂隔离剂，并不得有余液

积聚在车厢底部，禁止使用柴油作为隔离剂。

2）从拌合机向运料车装料时，应多次挪动汽车位置，平衡装料，以减少透

水沥青混凝土的离析。

3）运料车应采取覆盖篷布等保温、防雨、防污染的措施。

4）运输车辆的总运力应比搅拌能力或摊铺能力有所富余。

5）运料车进入摊铺现场时，轮胎上不得粘有泥土等可能污染路面的脏物。

6）透水沥青混凝土运至摊铺地点，应凭运料单接收，并对搅拌质量和温度

进行检查，合格后方可使用。

7）摊铺过程中，运料车应停在摊铺机前10～30cm处，并不得撞击摊铺机，

卸料过程中运料车应挂空挡，靠摊铺机推动前进。

15

DB2101/T0011—2019

4透水沥青混凝土的摊铺

1）应采用沥青摊铺机摊铺，摊铺机受料前，应在料斗内涂刷防粘剂，并在

施工中经常将两侧板收拢。

2）铺筑透水沥青混凝土时，一台摊铺机的铺筑宽度不宜超过6m（双车道）～

7.5m（三车道以上），通常宜采用两台或多台摊铺机前后错开10～20m成梯队

方式同步摊铺，两幅之间应有5～10cm的搭接，并躲开车道轮迹带，上、下层

的搭接位置宜错开20cm以上。

3）施工前应提前0.5～1.0h预热摊铺机熨平板，使其温度不低于100℃。铺

筑过程中，熨平板的振捣或者夯锤压实装置应具有适宜的振动频率和振幅，以提

高路面的初始压实度。

4）摊铺机应缓慢、均匀、连续不间断的摊铺，不得随意变换速度或中途停

顿，摊铺速度宜控制在1.5m/min～3.0m/min。

5）透水沥青混凝土的松铺系数应通过试验段确定，试验段长度宜为100～

200m。

5透水沥青混凝土的压实及成型

1）压实机械组合和压实遍数应根据试验段确定。

2）透水沥青混凝土宜采用12t以上的钢筒式压路机碾压，碾压速度应符合

表4.2.2-2的规定，碾压过程中碾压轮应保持清洁，可对钢轮涂刷隔离剂或防粘

剂，严禁涂刷柴油，当采用向碾压轮喷水方式时，必须严格控制喷水量应成雾状，

不得漫流。

表4.2.2-2压路机碾压速度

初压复压终压

压路机类型

适宜最大适宜最大适宜最大

钢筒式压路机（km/h）1.5～232.5～3.552.5～3.55

16

DB2101/T0011—2019

3）初压应在紧跟摊铺机后碾压，并保持较短的初压区长度，以尽快使表面

压实，减少热量损失，碾压应从外侧向中心碾压，碾速稳定均匀。初压后应检查

平整度、路拱，必要时应修整乃至返工。

4）复压应紧跟初压连续进行，压实遍数应经试验段确定，复压后路面达到

要求的压实度，并无显著轮迹。复压压路机碾压段的总长度应尽量缩短，通常不

超过60～80m。

5）对路面边缘、加宽及港湾式停车带等大型压路机难以碾压的部位，宜采

用小型振动压路机或振动夯板作补充碾压。

6）终压应紧随复压后进行，一般不宜少于2遍，至无明显轮迹为止。

7）压路机不得在未碾压成型路段上转向、掉头、加水或停留。在当天成型

的路面上，不得停放各种机械设备或车辆，不得散落矿料、油料等杂物。

6接缝

1）透水沥青混和料面层的施工接缝应紧密、平顺。

2）上、下层的纵向热接缝应错开15cm，冷接缝应错开30～40cm。相邻两

幅及上、下层的横向接缝均应错开1m以上。

3）纵向接缝部位的施工应符合下列要求：

①摊铺时采用梯队作业的纵缝应采用热接缝，将已铺部分留下100～200mm

宽暂不碾压，作为后续部分的高程基准面，最后跨缝碾压以消除痕迹。

②当半幅施工或因特殊原因不能采用热接缝而产生纵向冷接缝时，宜加设挡

板或采用切刀切齐，也可在混合料尚未冷却前用镐刨除边缘留下毛茬的方式，但

不宜采用切割机作纵向切缝。在铺另半幅前应将缝边缘清扫干净，并应涂洒少量

粘层沥青，摊铺时应重叠在已铺层上50～100mm，摊铺后用人工将摊铺在前半

幅上面的混合料铲走，碾压时应先在已压实路面上行走碾压新铺层150mm左右，

17

DB2101/T0011—2019

然后压实新铺部分。

4）表面层横接缝采用垂直的平接缝，以下各层可采用斜接缝，沥青层较厚

时也可作阶梯形接缝。

5）斜接缝的搭接长度与层厚有关，宜为0.4～0.8m。搭接处应洒少量沥青，

混合料中的粗集料应予剔除，并补上细料，搭接平整，充分压实。阶梯形接缝的

台阶经铣刨而成，并洒粘层沥青，搭接长度不宜小于
