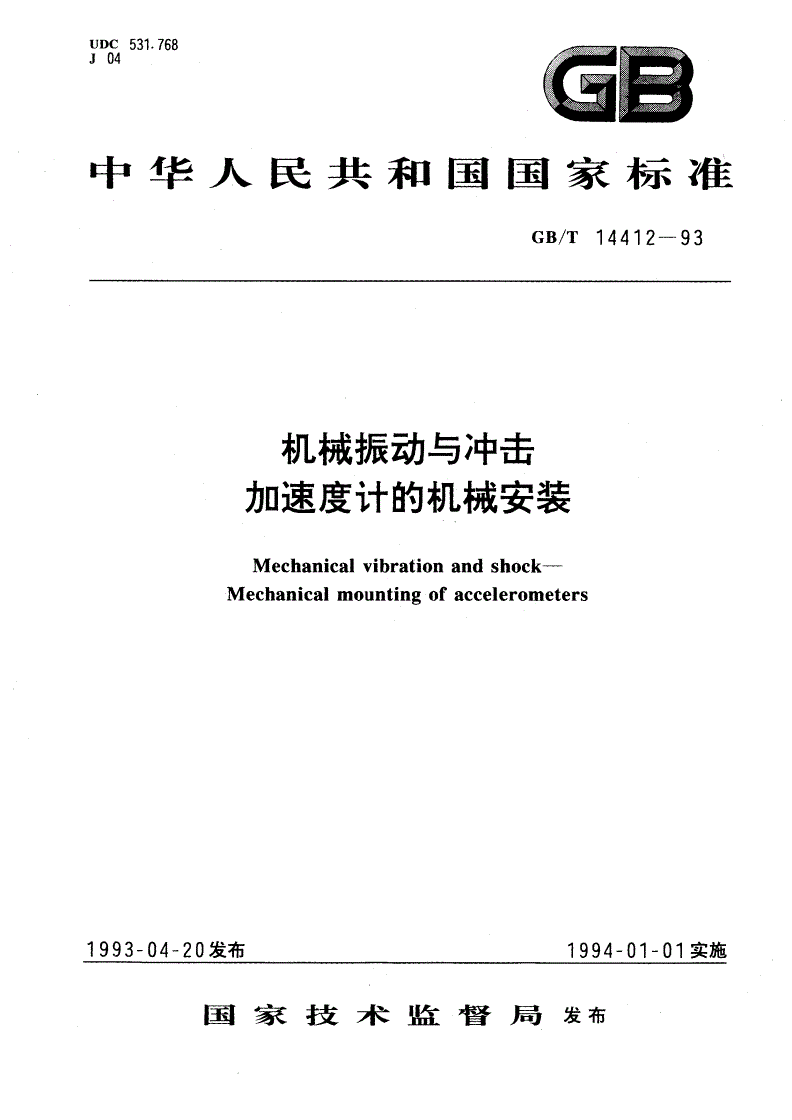

GB/T 14412-1993 机械振动与冲击 加速度计的机械安装

中华人民共和国国家标准

机械振动与冲击

加速度计的机械安装GB/T14412一93

Mechanicalvibrationandshock-

Mechanicalmountingofaccelerometers

本标准等效采用国际标准ISO5348-1987机《械振动与冲击加速度计的机械安装》

主题内容与适用范围

本标准规定了生产厂应给出的加速度计安装特性和用户应保证的安装要求。

本标准适用于直接安装到被测结构物上的加速度计。

本标准不适用于各种非接触式加速度计的机械安装

引用标准

GB/T2298机械振动与冲击术语

GB7665传感器通用术语

GB/T13823.1振动与冲击传感器的校准方法基本概念

3术语

本标准的术语除引用GB/T2298和GB了665外，还用了卜列术语

11安装共振频率mountedresonancefrequency

加速度计安装到被测结构物上后所呈现的共振频率。

3.2基本安装共振频率fundamentalmountedresonancefrequency

最低的安装共振频率

4生产厂给出的安装特性

4门加速度计安装面及其平面度公差

4.2加速度计的几何尺寸，在某些特殊情况下也应给出整个加速度计的重心位置和加速度计惯性块的

承心位置。

4.3校准时使用的安装方法

4.4用螺纹安装时应规定安装力矩。

4.5加速度计与安装紧固件的温度极限。

4.6有关的机械特性:

a.总质量;

b.基座材料;

。.在非安装条件下，加速度计的基本频率;

d.在严格规定的安装条件下Y[J蝎AAn应!-一-——

国家技术监督局1993-04-20批准1994-01-01实施

GAIT14412一93

e.最大横向灵敏度及测定横向灵敏度时的频率

47与加速度计配套的安装紧固件的直径、螺纹规格、材料等

5用户保证的安装要求

5.1一般要求

5.1.1安装表面应清洁与平整。

5.1.2加速度计的灵敏轴应对准被测的振动方向，加速度计与被测结构物应刚性连接，使加速度;}测

得的振动数据准确。

5.1.3加速度计与安装紧固件的质量应小于被测结构物的质量.使安装加速度计后，被测结构物振动

状态的变化尽可能小。

5.1.4应采用对称安装，使安装带来的运动失真最小。

5.2具体要求

5.2.1工作频率范围

5.2.1.1一般取加速度计基本安装共振频率的五分之一为工作频率范围的上限。为保证在下作频率范

围内加速度计幅频响应的变化小于lo%，应采用生产厂家给出的安装方法。在要求估算近似误差值时，

可按给定的阻尼值，根据等效的线性弹簧一质量块系统来计算。

5.2.12对于单次冲击测量，应使基本安装共振频率大于被测脉冲持续时间倒数的to倍，以保证误差

小于io%

5.2.2安装力矩

当用螺纹安装时，应采用生产厂规定的安装力矩值。

5.2-3电缆

电缆松动会引起摩擦生电。对具有轴向接头的加速度计，电缆过硬会使加速度计的外壳受力为避

免上述现象，对具有轴向接头的加速度计的典型安装方式见图1(a)，具有径向接头的加速度计的典型

安装方式见图1(b)o

图1

5.3基本安装共振频率的测定

GB/r14412一93

振动激励法和冲击激励法可用来求得墓本安装共振频率的近似仇。使用时应保证试验频率远低于

共振频率

5.3.1振动激励法

5.3-1.1对一般的加速度计应采用不锈钢块作为参考体，其质量为。.18kq，安装面应经过精密加T:.

该参考体同时又是动圈与台面，其试验装置见图2

抛光参考而

参考体

参考加速魔计

驱动线圈

图2

5.3-1.2用参考加速度计监测参考体的运动。参考加速度计的共振频率应高于参考体的一阶弯曲共振

频率，其安装点应尽量靠近被校加速度计

5.3.1.3用电动力法产生激振力

5.3.1.4试件应放在参考体上表面与被校加速度计之间，以研究安装面的质量与材质对安装的影OF,]

测定基本安装共振频率的方法应按GB/T13823.1的规定。几种典型的安装方法及其幅频ON应如

下:

a.用螺纹安装的加速度计，接触面加油膜时，相对被试结构物绝对加速度的典型幅颇响F".7见

图3(b)，安装简图L9图3(a);

b.粘接(如用甲基氰基丙烯酸胶)固定的加速度计，相对被试结构物绝对加速度的典7r,+1幅频响应

见图4(b),安装简图见图4(a);

。.用双面胶带固定的加速度计，相对被试结构物绝对加速度的典型幅频响应见图5’[().安装简

图见图5(a)，此方法应限制使用;

d.手持探针，相对被试
