DB42/T 1516-2019 建筑箱式同层排水工程技术标准

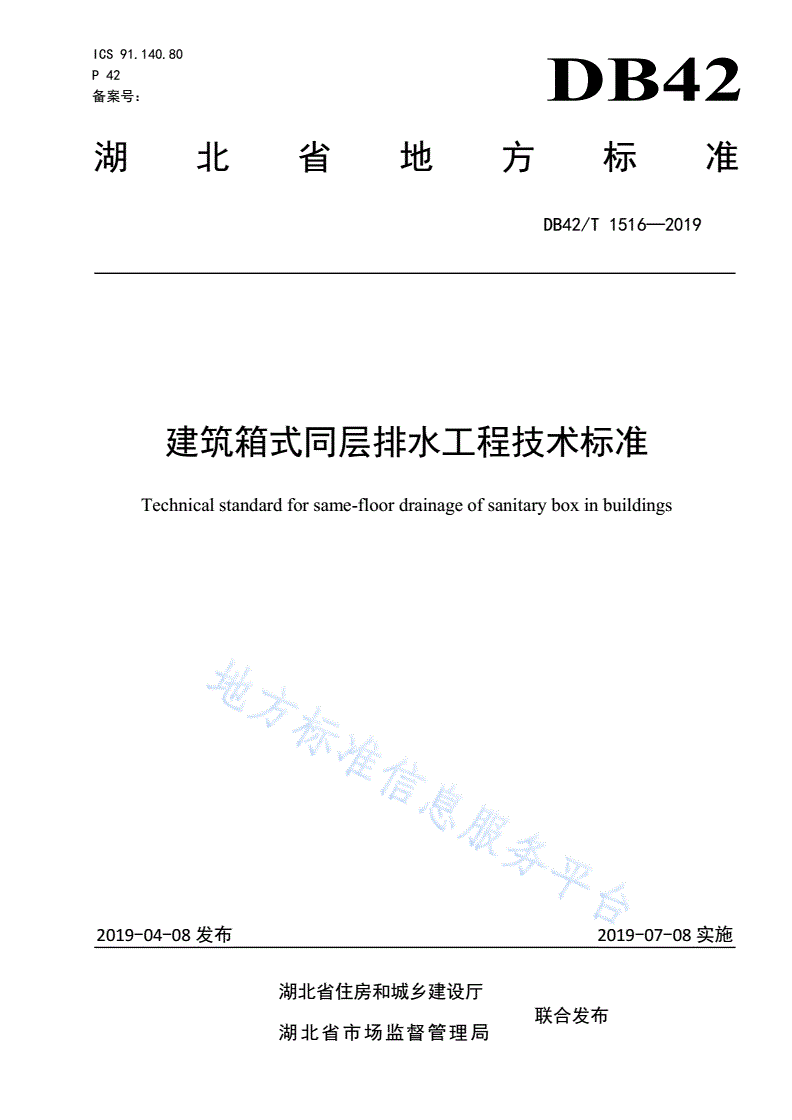

ICS91.140.80

P42

备案号：DB42

湖北省地方标准

DB42/T1516—2019

建筑箱式同层排水工程技术标准

Technicalstandardforsame-floordrainageofsanitaryboxinbuildings

2019-04-08发布2019-07-08实施

湖北省住房和城乡建设厅

联合发布

湖北省市场监督管理局

DB42/T1516-2019

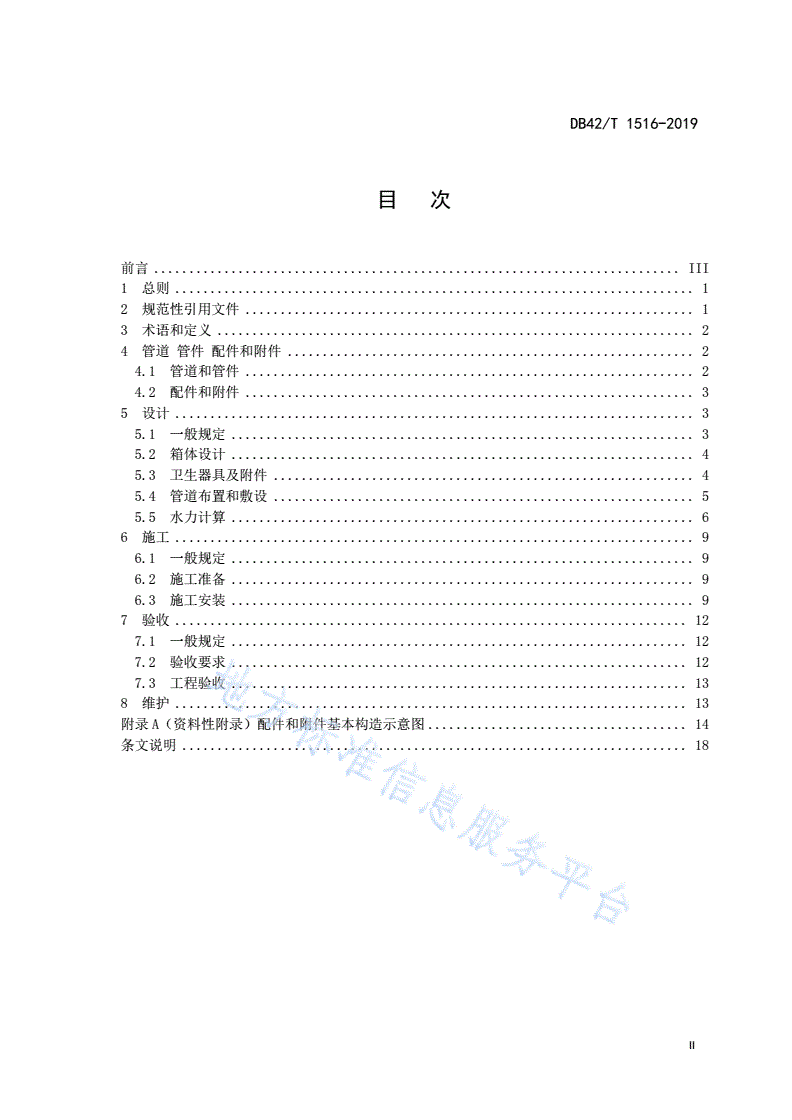

目次

前言...........................................................................III

1总则..........................................................................1

2规范性引用文件................................................................1

3术语和定义....................................................................2

4管道管件配件和附件..........................................................2

4.1管道和管件................................................................2

4.2配件和附件................................................................3

5设计..........................................................................3

5.1一般规定..................................................................3

5.2箱体设计..................................................................4

5.3卫生器具及附件............................................................4

5.4管道布置和敷设............................................................5

5.5水力计算..................................................................6

6施工..........................................................................9

6.1一般规定..................................................................9

6.2施工准备..................................................................9

6.3施工安装..................................................................9

7验收.........................................................................12

7.1一般规定.................................................................12

7.2验收要求.................................................................12

7.3工程验收.................................................................13

8维护.........................................................................13

附录A（资料性附录）配件和附件基本构造示意图.....................................14

条文说明........................................................................18

II

DB42/T1516－2019

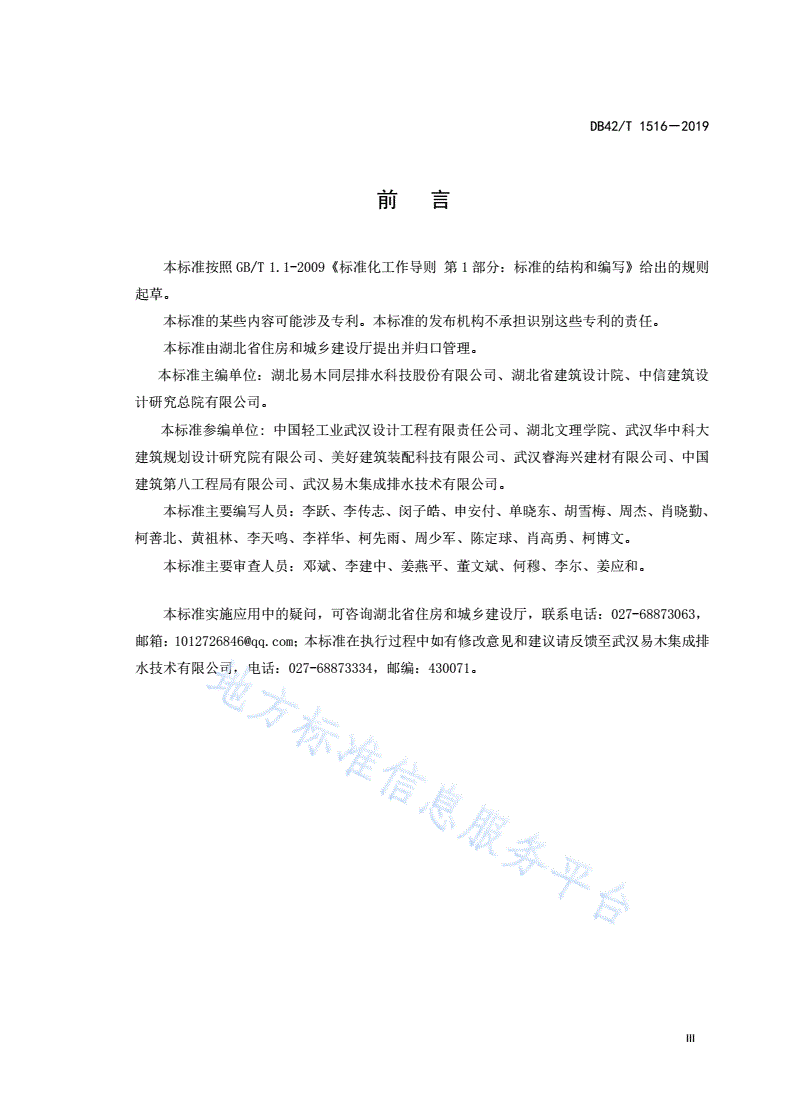

前言

本标准按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则

起草。

本标准的某些内容可能涉及专利。本标准的发布机构不承担识别这些专利的责任。

本标准由湖北省住房和城乡建设厅提出并归口管理。

本标准主编单位：湖北易木同层排水科技股份有限公司、湖北省建筑设计院、中信建筑设

计研究总院有限公司。

本标准参编单位:中国轻工业武汉设计工程有限责任公司、湖北文理学院、武汉华中科大

建筑规划设计研究院有限公司、美好建筑装配科技有限公司、武汉睿海兴建材有限公司、中国

建筑第八工程局有限公司、武汉易木集成排水技术有限公司。

本标准主要编写人员：李跃、李传志、闵子皓、申安付、单晓东、胡雪梅、周杰、肖晓勤、

柯善北、黄祖林、李天鸣、李祥华、柯先雨、周少军、陈定球、肖高勇、柯博文。

本标准主要审查人员：邓斌、李建中、姜燕平、董文斌、何穆、李尔、姜应和。

本标准实施应用中的疑问，可咨询湖北省住房和城乡建设厅，联系电话：027-68873063，

邮箱：1012726846@；本标准在执行过程中如有修改意见和建议请反馈至武汉易木集成排

水技术有限公司，电话：027-68873334，邮编：430071。

III

DB42/T1516－2019

建筑箱式同层排水工程技术标准

1总则

1.1为使建筑箱式同层排水工程技术先进、安全卫生、质量可靠、经济合理制定本标准。

1.2本标准适用于新建、扩建和改建的民用建筑箱式同层排水工程的设计、施工、验收及维

护。

1.3建筑箱式同层排水工程采用的卫生器具、管道、管件、配件和附件等产品规格尺寸及主要

性能指标均应符合国家、行业及地方有关标准的规定，且应符合本标准的有关要求。

1.4建筑箱式同层排水工程的设计、施工、验收及维护，除应符合本标准外，尚应符合国家、行

业及地方有关标准的规定。

2规范性引用文件

下列文件对于本标准的应用是必不可少的。凡注日期的引用文件，其版本适用于本文件。凡

不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。

GB/T5836.1建筑排水用硬聚氯乙烯（PVC-U）管材

GB/T5836.2建筑排水用硬聚氯乙烯（PVC-U）管件

GB/T12772排水用柔性接口铸铁管、管件及附件

GB/T16800排水用芯层发泡硬聚氯乙烯(PVC-U)管材

GB/T20207.1丙烯腈-丁二烯-苯乙烯(ABS)压力管道系统第1部分：管材

GB/T27710地漏

GB50015建筑给水排水设计规范

GB50242建筑给水排水及采暖工程施工质量验收规范

GB50300建筑工程施工质量验收统一标准

CJ/T177建筑排水用卡箍式铸铁管及管件

CJ/T178建筑排水用柔性接口承插式铸铁管及管件

CJ/T186地漏

CJ/T250建筑排水用高密度聚乙烯（HDPE）管材及管件

CJ/T273聚丙烯静音排水管材及管件

CJ/T278建筑排水用聚丙烯（PP）管材和管件

CJ/T363建筑同层排水部件

CJJ127建筑排水金属管道工程技术规程

CJJ232建筑同层排水工程技术规程

CJJ/T29建筑排水塑料管道工程技术规程

JGJ51轻骨料混凝土技术规程

1

DB42/T1516—2019

JGJ298住宅室内防水工程技术规范

JGJ/T341泡沫混凝土应用技术规程

3术语和定义

下列术语和定义适用于本标准。

3.1

箱式同层排水same-floordrainageinsanitarybox

器具排水及其与排水立管间连接的排水横管及配件、附件敷设在本层结构层与地面装饰层间

的箱体内的生活排水系统。

3.2

附件componentparts

建筑箱式同层排水工程中，用于连接卫生器具和输送污废水到建筑排水管道的装置，如地漏、

存水弯、防逆装置、积水排除装置等。

3.3

一体式存水弯one-piecetrap

用于污废水排水，一体成型的存水弯。

3.4

防逆装置anti-reversingclutch

具备清扫功能、可降低鼠虫等生物通过排水横管侵入户内及污水倒流现象发生的装置。

3.5

积水排除装置drainagedeviceforponding

排除箱体内积水的排水附件。

4管道管件配件和附件

4.1管道和管件

4.1.1排水管道和管件的材质应根据建筑类型、排放介质腐蚀性、排放温度、抗震要求、防火要

求、施工方便和环境气候条件等因素选用，选用的管道和管件应符合国家、行业及地方有关标准

的规定。

4.1.2建筑箱式同层排水工程排水管道可选用建筑排水丙烯腈-丁二烯-苯乙烯（ABS）管、高密

度聚乙烯（HDPE）管、建筑排水硬聚氯乙烯（PVC-U）管、聚丙烯（PP）管和建筑排水柔性接口铸

铁管等。

4.1.3管道、管件应符合标准《丙烯腈-丁二烯-苯乙烯(ABS)压力管道系统第1部分:管材》GB/T

20207.1、《建筑排水用高密度聚乙烯（HDPE）管材及管件》CJ/T250、《排水用芯层发泡硬聚氯

乙烯(PVC-U)管材》GB/T16800、《建筑排水用硬聚氯乙烯（PVC-U）管材》GB/T5836.1、《建筑

排水用硬聚氯乙烯（PVC-U）管件》GB/T5836.2、《聚丙烯静音排水管材及管件》CJ/T273、《建

筑排水用聚丙烯（PP）管材和管件》CJ/T278、《建筑排水用卡箍式铸铁管及管件》CJ/T177、

《建筑排水用柔性接口承插式铸铁管及管件》CJ/T178、《排水用柔性接口铸铁管、管件及附件》

GB/T12772的规定。

4.1.4建筑排水塑料管道的设计、施工及验收应符合标准《建筑排水塑料管道工程技术规程》

CJJ/T29的规定。建筑排水铸铁管道的设计、施工及验收应符合标准《建筑排水金属管道工程技

术规程》CJJ127的规定。

4.1.5排水管道及管件、连接件等应满足连接要求。

2

DB42/T1516－2019

4.1.6胶粘剂和橡胶圈等应符合国家、行业及地方有关标准的规定。

4.1.7如采用其他管道、管件，应符合国家、行业及地方有关标准的规定。

4.2配件和附件

4.2.1地漏

1材料和性能应符合标准《地漏》GB/T27710、《地漏》CJ/T186的有关规定。

2地漏按使用功能或构造形式分为专用型和直通式。专用型如：多功能多通道地漏；直通式

如：直埋式地漏等。其构造见附录A图A.1～A.3。

4.2.2存水弯

1材料和性能应符合标准《建筑同层排水部件》CJ/T363的规定。

2构造

a)一体式存水弯，构造见附录A图A.4，适用于坐式大便器与蹲式大便器排水；

b)存水弯可以是瓶状结构或管状结构，构造见附录A图A.5～A.6，适用于洗脸盆、浴缸、

淋浴盆、妇洗器等排水。

4.2.3防逆装置

1材料宜用丙烯腈-丁二烯-苯乙烯(ABS)，应符合标准《丙烯腈-丁二烯-苯乙烯(ABS)压力管

道系统第1部分:管材》GB/T20207.1有关规定。

2构造

防逆装置由本体、密封板、防逆板组成，构造见附录A图A.7。

3性能

a)承压性能，本体有足够的强度，承受水压不小于0.2MPa，30s本体无泄漏、无变形；

b)承载能力，密封板承载能力在额定荷载0.75kn下持续30s无变形、裂纹等现象；

c)耐热性能，防逆装置各部件能承受75℃水温，并浸泡30min，不变形、不渗漏；

d)气密性，在标准大气压状态下，防逆装置密封口无渗漏。

4.2.4积水排除装置

1材料可选用丙烯腈-丁二烯-苯乙烯(ABS)、硬聚氯乙烯（PVC-U)，应符合标准《丙烯腈-

丁二烯-苯乙烯(ABS)压力管道系统第1部分:管材》GB/T20207.1、《建筑排水用硬聚氯

乙烯（PVC-U）管材》GB/T5836.1、《建筑排水用硬聚氯乙烯(PVC-U)管件》GB/T5836.2

的规定。

2构造

积水排除装置结构型式为多功能排水节与渗水排水器，构造见附录A图A.8～A.9。

3性能

水封深度不得小于50mm。

耐热性能，积水排除装置各部件能承受75℃水温，并浸泡30min，不变形、不渗漏。

5设计

5.1一般规定

5.1.1建筑箱式同层排水工程的箱体高度、敷设方式、结构形式、管道井（或管窿）位置和卫生

器具布置等，应与建筑、结构和机电各有关专业协调后确定。

5.1.2建筑箱式同层排水工程的器具排水管和排水横支管应与卫生器具同层敷设，不得穿越结构

楼板进入下层空间。

5.1.3建筑箱式同层排水工程的设计应满足卫生和功能要求，不应对用户的健康和安全产生不利

影响。

5.1.4建筑箱式同层排水工程采用的管道、管件、配件和附件等应满足系统设计要求。

3

DB42/T1516—2019

5.1.5生活排水系统应具有足够的排水能力，能迅速及时地排除各卫生器具排水。

5.1.6通气管不得接纳器具污水、废水，不得与风道和烟道连接。

5.1.7建筑箱式同层排水工程中，卫生器具、管道、管件、配件、附件及回填材料等应根据敷设

方式选择配套产品，并应符合国家、行业及地方有关标准的规定。

5.1.8建筑箱式同层排水工程的卫生器具应采用符合国家、行业及地方有关标准规定的节水型用

水器具。

5.1.9建筑箱式同层排水工程中采用的地漏宜自带水封（内置存水弯），并应符合国家、行业及

地方有关标准的规定。地漏宜采取防止水封干涸和防返溢措施。

5.1.10建筑箱式同层排水工程中，水封设置应符合下列规定：

1当构造内无存水弯的卫生器具、无水封地漏与生活排水管道连接时，必须在排水口以下设

置存水弯。

2卫生器具排水管段上不得重复设置水封，水封装置的水封深度不得小于50mm。

3严禁采用钟罩式结构地漏及采用活动机械密封代替水封。

5.1.11建筑箱式同层排水工程中，存水弯接管管径不应小于卫生器具排水管管径。卫生器具与

存水弯之间的管道长度宜小于等于800mm。

5.2箱体设计

5.2.1建筑箱式同层排水工程的箱体高度应根据卫生器具和附件的型式及布置、箱体区域、管径

大小、管道长度、管道设计坡度、接管要求、管道种类或管道形式等因素综合确定。箱体高度可

按表5.2.1确定。

表5.2.1箱体高度

序号主要卫生器具箱体高度（mm）

1坐式大便器与多功能多通道地漏≥150

2坐式大便器与多通道地漏≥200

3坐式大便器与直埋式地漏（带存水弯）≥300

4蹲式大便器与一体式存水弯≥300

5带水封构造的蹲式大便器≥350

5.2.2建筑箱式同层排水工程中，局部箱体或整体箱体应根据排水立管的位置和卫生器具的布置

确定。在满足管道敷设、施工维护等要求的前提下宜缩小箱体的区域。

5.2.3建筑箱式同层排水工程地面的做法应满足箱式同层排水的安装需求。

5.2.4排水立管在穿越楼板处应采取防水措施。建筑箱式同层排水工程的结构楼板面、地面和墙

面应设置防水层。防水构造应符合标准《住宅室内防水工程技术规范》JGJ298的有关规定。建筑

箱式同层排水工程管道、管件、配件和附件敷设不应破坏防水层。

5.2.5箱体采用填充方式时，应填充轻质材料。轻质材料填充层宜找坡，坡向地漏。

5.2.6箱体采用架空方式时，架空层基层材料、面层装饰材料、防水处理方式等均应符合设计要

求。箱体内排水管道与支架的安装应在结构楼板面防水施工完毕后进行，排水管道支架的安装应

牢固、可靠，且不得破坏防水层。

5.3卫生器具及附件

5.3.1建筑箱式同层排水工程的卫生器具、配件和附件选用等应满足箱式同层排水敷设方式要

求。

5.3.2设有淋浴器和洗衣机的部位应设置地面排水设施。地漏宜采用具有同层检修功能的多通道

地漏。

4

DB42/T1516－2019

5.3.3采用污废合流时，地漏宜直接接入排水立管。地漏与其他卫生器具排水汇合接入横支管时，

宜在大便器、浴盆排水管接入口的上游接入。

5.3.4采用污废分流时，废水单独接入立管，地漏排水与废水共用横支管时，地漏在浴盆排水口

上游接入横支管。

5.3.5建筑箱式同层排水工程中，应按洗脸盆、浴缸、淋浴盆、妇洗器等器具位置设置排水专用

地漏或排水存水弯。

5.3.6建筑箱式同层排水工程中，无水封构造的蹲式大便器与坐式大便器下宜设置一体式存水

弯。大便器宜靠近排水立管设置。

5.3.7建筑箱式同层排水工程中，宜采用防逆装置。防逆装置应靠近排水立管设置。

5.3.8建筑箱式同层排水工程中，箱体区域内不应有积水现象。当箱体区域采取积水排除措施时，

应设置积水排除装置，积水排除装置应设水封，且应具有防干涸和防返溢功能。

5.4管道布置和敷设

5.4.1建筑箱式同层排水工程中排水管道布置应符合下列要求：

1自卫生器具至排出管的距离应最短，管道转弯应最少。

2排水量最大的排水点宜靠近排水立管。

3排水管不得穿越卧室、客房、病房和宿舍等人员居住的房间，并不宜靠近与卧室相邻的内

墙；当必须靠近与卧室相邻的内墙时，应采用低噪声管材或采取隔声降噪措施。

4排水横管穿越室内混凝土、砌体承重墙或外墙处应设置套管。

5排水管道不得穿越沉降缝、伸缩缝、变形缝、烟道和风道；当排水管道必须穿越沉降缝、

伸缩缝、变形缝时，应采取相应的技术措施。

6塑料排水立管应避免布置在易受机械撞击处，当不能避免时应采取保护措施。

5.4.2建筑箱式同层排水工程中室内管道的连接应符合下列规定：

1卫生器具排水管与排水横支管垂直连接，宜采用90°斜三通。

2排水横管之间的水平连接，应采用45°斜三通。连接处上、下游横管在水平面的倾斜角度

不宜小于15°。

3排水横支管90°水平转弯时，宜采用两个45°弯头。排水横支管的转弯次数不宜多于两次。

4当排水支管、排水立管接入横干管时，应在横干管管顶或其两侧45°范围内采用45°斜三

通接入。

5排水横管变径时，应采用偏心异径管件，管顶应平接。

6接入排水立管的排水横支管管径不得大于立管管径。

7排水管道的横管与立管连接，宜采用45°斜三通（斜四通）、顺水三通、顺水四通或半三

通。

8排水立管与排出管端部的连接，宜采用弯曲半径不小于4倍管径的90°弯头或90°变径弯

头。

9排水立管应避免在轴线偏置，当受条件限制时，宜用乙字管或两个45°弯头连接。

10建筑排水塑料管应符合标准《建筑排水塑料管道工程技术规程》CJJ/T29的有关规定设

置伸缩节。架空地面的空间内暗敷时，不宜设置伸缩节，回填层内敷设时不应设置伸缩

节。

11埋设入填层中的管道不得采用橡胶圈密封接口。

5.4.3当建筑塑料排水管穿越楼层、防火墙、管道井井壁时，应根据建筑物性质、管径和设置条

件以及穿越部位防火等级要求设置阻火装置。

5.4.4排水横支管设置在箱体内时，回填材料、地面装饰层应能承载卫生器具的载荷。

5.4.5建筑物箱体构造必须保证排水管满足设计坡度。

5

DB42/T1516—2019

5.4.6箱体内敷设排水横支管时，支架（或支墩）的设置应符合下列规定：

1采用建筑排水塑料管时，支架（或支墩）的间距应符合表5.4.6的规定。粘接或热熔连接

的管道应采用固定支架。

表5.4.6采用建筑排水塑料管时，支架（或支墩）的间距

管道公称外径（mm）32405056637590110125160

立管（m）1.201.201.201.501.501.502.002.002.002.50

横管（m）0.500.500.500.750.750.751.001.101.301.60

2采用建筑排水柔性接口铸铁管时，支架（或支墩）应设置在每个管件的接连部位，且与接

口断面的距离不宜大于300mm。直管上的支架（或支墩）间距不应大于2m。

3固定支架应固定在承重结构上，且支承力应大于管道因温度变化引起的膨胀力。

5.4.7不同材质的地漏、存水弯、防逆装置、积水排除装置与排水管道之间的连接，应采用专用

配件或采取保证可靠连接的技术措施。

5.4.8通气管的设置应符合标准《建筑给水排水设计规范》GB50015的有关规定。

5.5水力计算

5.5.1卫生器具排水的流量、当量和排水管的管径按表5.5.1确定。

表5.5.1卫
