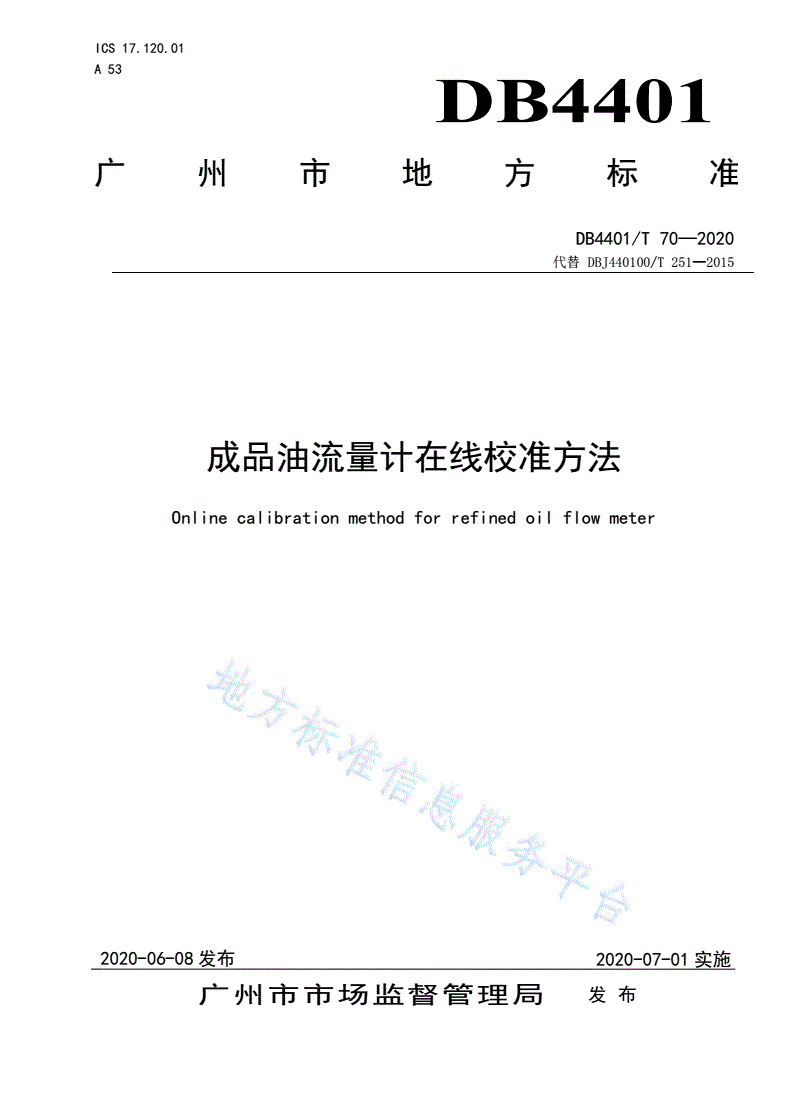

DB4401/T 70-2020 成品油流量计在线校准方法

ICS17.120.01

A53

DB4401

广州市地方标准

DB4401/T70—2020

代替DBJ440100/T251—2015

成品油流量计在线校准方法

Onlinecalibrationmethodforrefinedoilflowmeter

2020-06-08发布2020-07-01实施

广州市市场监督管理局发布

DB4401/T70—2020

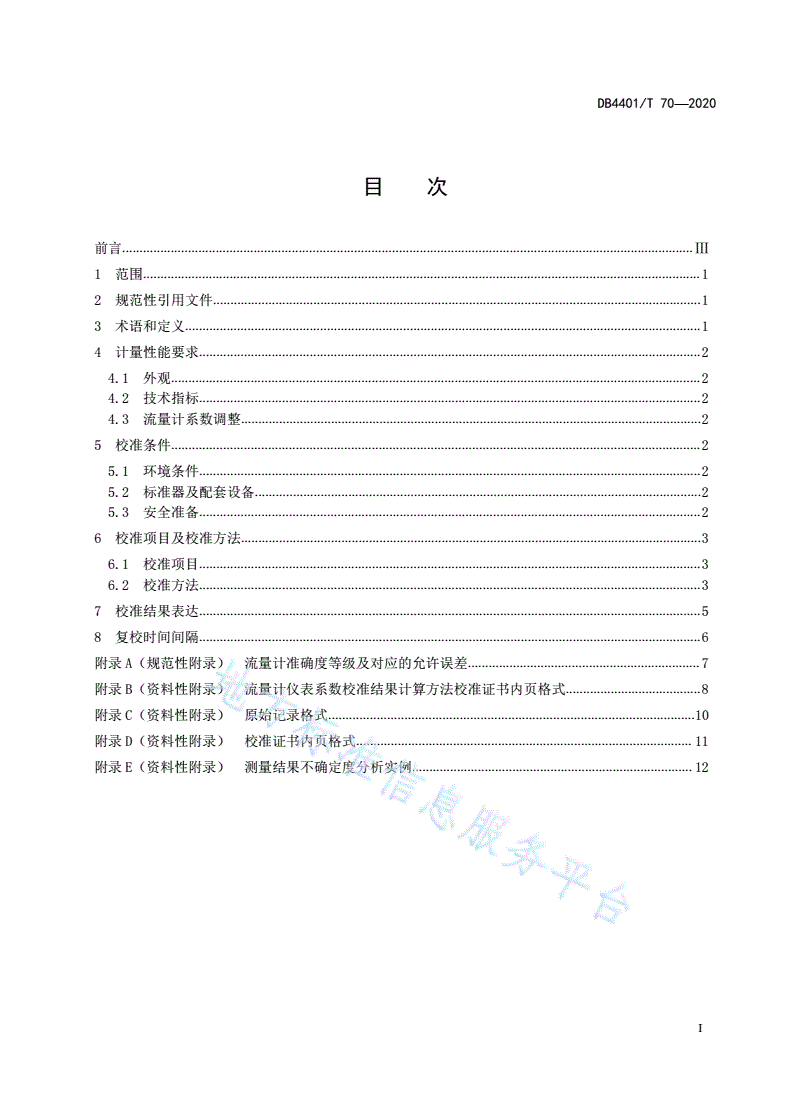

目  次

前言.....................................................................................................................................................................Ⅲ

1范围.................................................................................................................................................................1

2规范性引用文件.............................................................................................................................................1

3术语和定义.....................................................................................................................................................1

4计量性能要求.................................................................................................................................................2

4.1外观.........................................................................................................................................................2

4.2技术指标.................................................................................................................................................2

4.3流量计系数调整.....................................................................................................................................2

5校准条件.........................................................................................................................................................2

5.1环境条件.................................................................................................................................................2

5.2标准器及配套设备.................................................................................................................................2

5.3安全准备.................................................................................................................................................2

6校准项目及校准方法.....................................................................................................................................3

6.1校准项目.................................................................................................................................................3

6.2校准方法.................................................................................................................................................3

7校准结果表达.................................................................................................................................................5

8复校时间间隔.................................................................................................................................................6

附录A（规范性附录）流量计准确度等级及对应的允许误差...................................................................7

附录B（资料性附录）流量计仪表系数校准结果计算方法校准证书内页格式.......................................8

附录C（资料性附录）原始记录格式..........................................................................................................10

附录D（资料性附录）校准证书内页格式.................................................................................................11

附录E（资料性附录）测量结果不确定度分析实例.................................................................................12

I

DB4401/T70—2020

前  言

本标准按GB/T1.1—2009的规则起草。

本标准由DBJ440100/T251—2015《成品油流量计在线校准方法》确认转化而来，并代替DBJ440100/T

251—2015《成品油流量计在线校准方法》。

本标准与DBJ440100/T251—2015相比，除编辑性修改外，主要技术内容变化如下：

——修改提出/归口单位名称；

——增加了复校时间间隔要求。

本标准由广州市市场监督管理局提出并归口。

本标准起草单位：广州能源检测研究院。

本标准主要起草人：刘雅杰、万勇、谢小芳、张强、洪宇舟、冯良锋、邹昌活、潘云飞、杨茹、陈

奕湘、刘宜仔、李焯健、卢嘉敏、张达远、陈汉松。

DBJ440100/T251—2015于2015年12月16日首次发布。

III

DB4401/T70—2020

成品油流量计在线校准方法

1范围

本标准规定了成品油流量计在线校准的术语和定义、计量性能要求、校准条件、校准项目及校准方

法、校准结果表达和复校时间间隔等。

本标准适用于储油库对油罐车进行发油量计量的成品油流量计或流量传感器（其介质为粘度0.5

mPa•s～5mPa•s成品油）的在线校准，其他场合流量计参数及现场条件满足也可参照本规范进行校准。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

JJF1001通用计量术语及定义

JJF1004流量计量名词术语及定义

JJG259标准金属量器检定规程

3术语和定义

JJF1001、JJF1004界定的以及下列术语和定义适用于本文件。

3.1

校准流量calibrationflow-rate

实际校准时的流量。

3.2

流量范围flow-raterange

DB4401

由最大流量和最小流量所限定的范围，在该范围内满足计量性能的要求。

3.3

指示装置indicatingdevice

指示被测量值或其有关值的装置。

3.4

辅助装置ancillarydevice

用以实现流量计特殊功能的设备，主要有回零装置,预置装置和修正(含补偿)装置等。

3.5

流量计系数meterparameter

校准后对流量计示值进行修正的系数。其值为标准器示值与流量计示值之比，一般用符号F表示。

3.6

成品油流量计refinedoilflowmeter

1

DB4401/T70—2020

是专门测量液体成品油的流量计（以下简称为流量计）。用于测量封闭管道中满管流的流量，主要

测量累积（体积或质量）流量（即总量）。包括液体容积式流量计、涡轮流量计、质量流量计及其他形

式的流量计及流量传感器，流量计可带有多个指示装置，并可带有具有一种或数种特殊功能的辅助装置。

4计量性能要求

4.1外观

流量计指示装置(包括示值的辅助装置)的保护玻璃不得有影响显示和读数的缺陷,数字显示应清

晰、准确,指针、字轮运转不得有卡滞现象，示值回零机构应能正确回零，且不得改变累积装置的显示

结果。

4.2技术指标

4.2.1流量计最大允许误差按准确度等级予以划分。液体容积式流量计、涡轮流量计、质量流量计的

示值误差及重复性应满足附录A要求。

4.2.2流量计若有多个指示装置，应分别按各个指示装置计算示值误差。示值误差需要修正时，应按

附录A要求。

4.3流量计系数调整

如在校准时改变流量计系数，则应在校准证书中标明校准前、后流量计系数，以及流量计系数调整

量。

5校准条件

5.1环境条件

校准时环境温度为(-10～55)℃，相对湿度为（15～90）%RH。

5.2标准器及配套设备

5.2.1校准用标准器

校准用标准器为标准金属量器，其计量特性均应符合JJG259国家计量检定规程的要求。量器的容

积应不小于流量计最小分度值的1000倍，且不小于校准流量下1min的通液量。量器的最大允许误差不

超过±0.05%。

5.2.2校准用配套设备

校准用配套设备包括：

——温度计：测量范围-25℃～55℃，最大允许误差优于±0.2℃；

——秒表：其分度值为0.1s；

——标准密度计：二等或以上。

5.3安全准备

满足现场相关安全规定的前提下，校准前还应做好下列安全准备工作：

a）穿戴安全防护、防静电用品；

2

DB4401/T70—2020

b）清除火种、火源；

c）触摸静电释放球，释放静电；

d）确保相关设备可靠接地；

e）确保设备连接无泄漏；

f）配备灭火器，防止意外发生；

g）应设置安全护柱，防止机动车辆和无关人员接近；

h）检查相关压力指示值是否在正常范围内；

i）应设专业人员操作发油设备。

6校准项目及校准方法

6.1校准项目

流量计现场校准项目主要包括外观检查、示值误差和重复性。

6.2校准方法

6.2.1外观检查

用目测的方法检查流量计的外观，其结果应符合4.1的要求。

6.2.2示值误差

6.2.2.1准备工作

6.2.2.1.1校准准备工作需按如下进行：

a）检查现场环境条件及校准设备是否满足5.1和5.2的要求；

b）将标准金属量器放置在坚硬的平地上（若量器安放在运载汽车上或其它支架上，则必须保证校

准时无任何晃动），将流量计及其配套的辅助装置与现场校准用的流量校准装置连续并接地，

调整装置到工作状态，保证系统无泄漏；

c）对有调平要求的量器用水平仪调至水平状态；

d）对校准装置和标准器进行适应性运行。

6.2.2.1.2开启油泵，使流量计在校准流量下运行至少1min后关闭油泵。按量器规定的放液时间将量

器放空，使量器处于准备状态。
