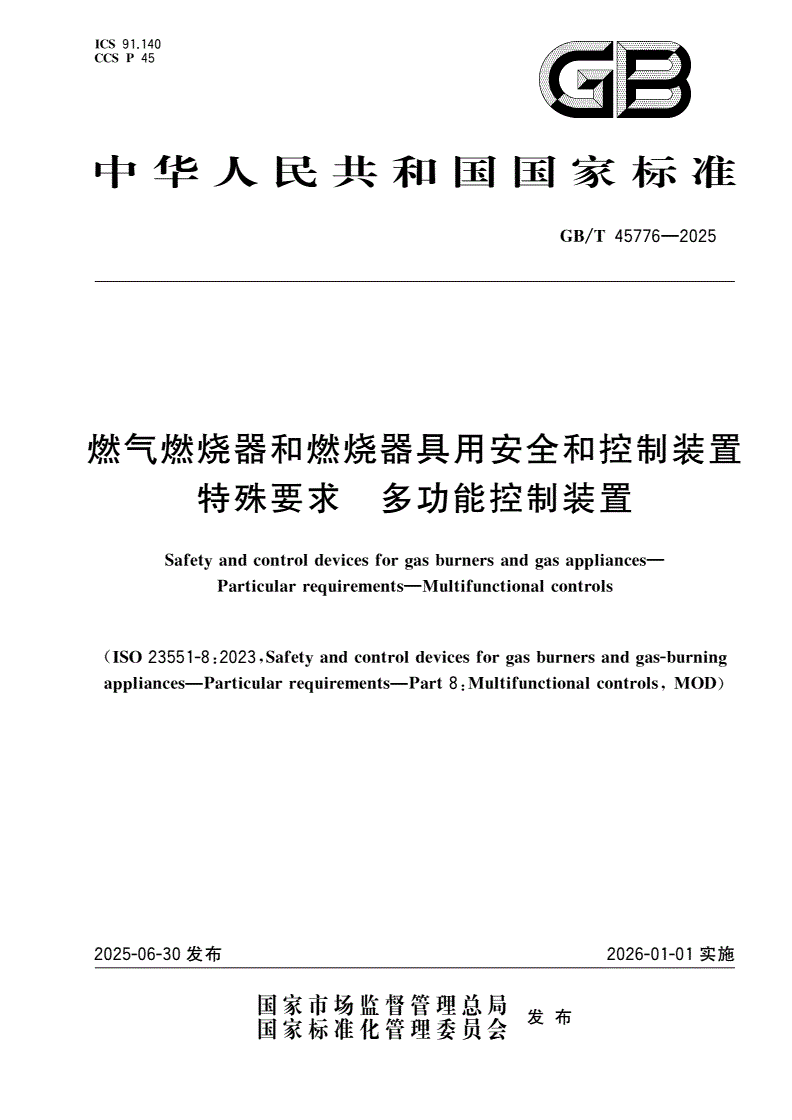

GB/T 45776-2025 燃气燃烧器和燃烧器具用安全和控制装置 特殊要求 多功能控制装置

ICS91140

CCSP.45

中华人民共和国国家标准

GB/T45776—2025

燃气燃烧器和燃烧器具用安全和控制装置

特殊要求多功能控制装置

Safetyandcontroldevicesforgasburnersandgasappliances—

Particularrequirements—Multifunctionalcontrols

ISO23551-82023Safetandcontroldevicesforasburnersandas-burnin

(:,yggg

aliances—Particularreuirements—Part8MultifunctionalcontrolsMOD

ppq:,)

2025-06-30发布2026-01-01实施

国家市场监督管理总局发布

国家标准化管理委员会

GB/T45776—2025

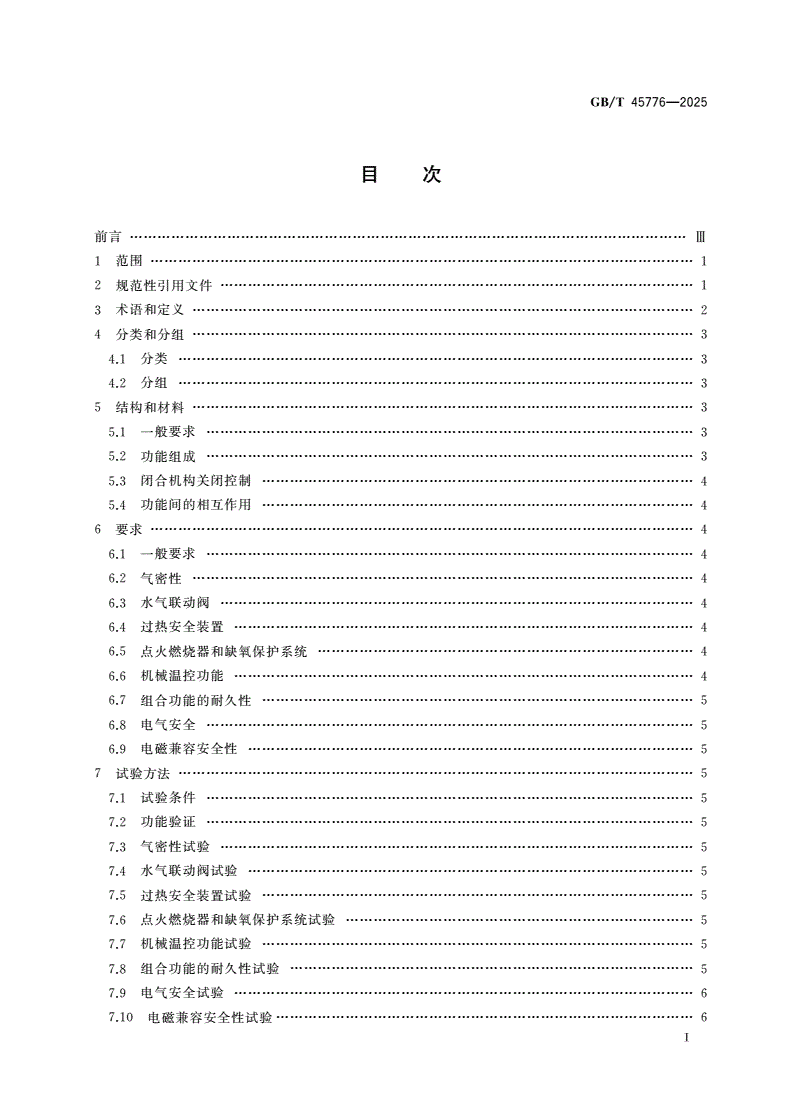

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………2

分类和分组

4………………3

分类

4.1…………………3

分组

4.2…………………3

结构和材料

5………………3

一般要求

5.1……………3

功能组成

5.2……………3

闭合机构关闭控制

5.3…………………4

功能间的相互作用

5.4…………………4

要求

6………………………4

一般要求

6.1……………4

气密性

6.2………………4

水气联动阀

6.3…………………………4

过热安全装置

6.4………………………4

点火燃烧器和缺氧保护系统

6.5………………………4

机械温控功能

6.6………………………4

组合功能的耐久性

6.7…………………5

电气安全

6.8……………5

电磁兼容安全性

6.9……………………5

试验方法

7…………………5

试验条件

7.1……………5

功能验证

7.2……………5

气密性试验

7.3…………………………5

水气联动阀试验

7.4……………………5

过热安全装置试验

7.5…………………5

点火燃烧器和缺氧保护系统试验

7.6…………………5

机械温控功能试验

7.7…………………5

组合功能的耐久性试验

7.8……………5

电气安全试验

7.9………………………6

电磁兼容安全性试验

7.10………………6

Ⅰ

GB/T45776—2025

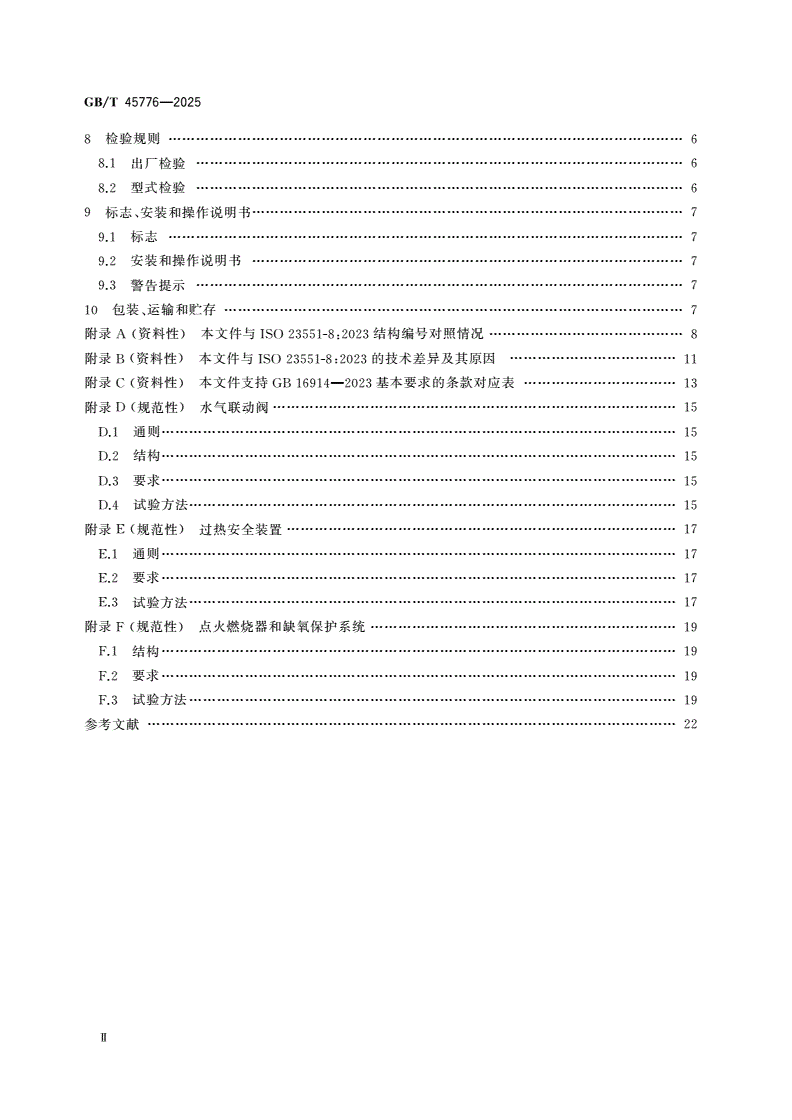

检验规则

8…………………6

出厂检验

8.1……………6

型式检验

8.2……………6

标志安装和操作说明书

9、…………………7

标志

9.1…………………7

安装和操作说明书

9.2…………………7

警告提示

9.3……………7

包装运输和贮存

10、………………………7

附录资料性本文件与结构编号对照情况

A()ISO23551-8:2023……8

附录资料性本文件与的技术差异及其原因

B()ISO23551-8:2023………………11

附录资料性本文件支持基本要求的条款对应表

C()GB16914—2023……………13

附录规范性水气联动阀

D()……………15

通则

D.1…………………15

结构

D.2…………………15

要求

D.3…………………15

试验方法

D.4……………15

附录规范性过热安全装置

E()…………17

通则

E.1…………………17

要求

E.2…………………17

试验方法

E.3……………17

附录规范性点火燃烧器和缺氧保护系统

F()…………19

结构

F.1…………………19

要求

F.2…………………19

试验方法

F.3……………19

参考文献

……………………22

Ⅱ

GB/T45776—2025

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

本文件修改采用燃气燃烧器和燃烧器具用安全和控制装置特殊要求第

ISO23551-8:2023《8

部分多功能控制装置

:》。

本文件与相比在结构上有较多调整两文件之间的结构编号变化对照一览表

ISO23551-8:2023,,

见附录

A。

本文件与相比存在较多技术差异在所涉及的条款的外侧页边空白位置用垂

ISO23551-8:2023,,

直单线进行了标示这些技术差异及其原因一览表见附录

(|)。B。

本文件做了下列编辑性改动

:

以注的形式增加了多功能控制装置的组成说明见

a)(3.1);

删除了术语点火燃烧器的注增加了术语来源见

b)“”,(3.6);

删除了的资料性附录附录和附录

c)ISO23551-8:2023A、BC;

增加了附录资料性本文件与结构编号对照情况附录资料性本

d)A()“ISO23551-8:2023”、B()“

文件与的技术差异及其原因和附录资料性本文件支持

ISO23551-8:2023”C()GB16914—

基本要求的条款对应表

2023;

更改了参考文献

e)“”。

本文件与燃气燃烧器具安全技术条件保持一致附录给出了本文件支持

GB16914—2023《》,C

基本要求的条款对应表

GB16914—2023。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由中华人民共和国住房和城乡建设部提出并归口

。

本文件起草单位中国市政工程华北设计研究总院有限公司广州市精鼎电器科技有限公司西特

:、、

燃气控制系统制造苏州有限公司广东强基电器科技有限公司奥可利电子昆山有限公司宁波奥

()、、()、

凯安全科技有限公司青岛经济技术开发区海尔热水器有限公司青岛海尔智慧厨房电器有限公司

、、、

广东万和热能科技有限公司浙江菲斯曼供热技术有限公司浙江三国精密机电有限公司芜湖美的厨

、、、

卫电器制造有限公司华帝股份有限公司艾欧史密斯中国热水器有限公司绍兴艾柯电气有限公司

、、()、、

成都前锋电子有限责任公司域适都智能装备天津有限公司浙江新涛智控科技股份有限公司浙江

、()、、

帅丰电器股份有限公司武义勤艺金属制品有限公司深圳玛克餐饮设备有限公司东莞市艾瑞科热能

、、、

设备有限公司博世热力技术上海有限公司威能无锡供热设备有限公司上海林内有限公司中山

、()、()、、

市铧禧电子科技有限公司上海侨亨实业有限公司华润南京市政设计有限公司

、、()。

本文件主要起草人张建海渠艳红庞博凌娟彭银徐继业郑生明郑涛孟永哲刘桦邵柏桂

:、、、、、、、、、、、

唐金峰徐国平梁剑明蔡茂虎杜剑明朱宁东杜广兴屠飞英邵于佶潘红星张道岭刘先礼孙陈欢

、、、、、、、、、、、、、

冯峰徐蔚春裴俊易青伟赵庭敏吕昕宇

、、、、、。

Ⅲ

GB/T45776—2025

燃气燃烧器和燃烧器具用安全和控制装置

特殊要求多功能控制装置

1范围

本文件规定了使用规定的城镇燃气的燃烧器和燃烧器具用多功能控制装置的分类和

GB/T13611

分组结构和材料要求试验方法检验规则及标志安装和操作说明书包装运输和贮存

、、、、、、、。

本文件适用于公称尺寸不大于最大进口压力不大于燃气燃烧器燃烧器具或燃

DN250,500kPa,、

烧设备用多功能控制装置

。

本文件也适用于以下三类装置

:

符合附录的水气联动阀

———D;

符合附录的过热安全装置

———E;

符合附录的点火燃烧器和缺氧保护系统

———F。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

计数抽样检验程序第部分按接收质量限检索的逐批检验抽样计划

GB/T2828.11:(AQL)

燃气燃烧器和燃烧器具用安全和控制装置通用要求

GB/T30597(GB/T30597—2014,

ISO23550:2011,MOD)

燃气燃烧器和燃烧器具用安全和控制装置特殊要求自动和半自动阀

GB/T37499

(GB/T37499—2019,ISO23551-1:2012,MOD)

燃气燃烧器和燃烧器具用安全和控制装置特殊要求自动截止阀的阀门检验系

GB/T37992

统

(GB/T37992—2019,ISO23551-4:2018,MOD)

燃气燃烧器和燃烧器具用安全和控制装置特殊要求压力传感装置

GB/T38390

燃气燃烧器和燃烧器具用安全和控制装置特殊要求机械式温度控制装置

GB/T38595

(GB/T38595—2020,ISO23551-9:2015,MOD)

燃气燃烧器和燃烧器具用安全和控制装置特殊要求电子控制器

GB/T38603

燃气燃烧器和燃烧器具用安全和控制装置特殊要求热电式熄火保护装置

GB/T38693

(GB/T38693—2020,ISO23551-6:2014,MOD)

燃气燃烧器和燃烧器具用安全和控制装置特殊要求手动燃气阀

GB/T39485

(GB/T39485—2020,ISO23551-5:2014,MOD)

燃气燃烧器和燃烧器具用安全和控制装置特殊要求电子式燃气与空气比例控

GB/T39488

制系统

(GB/T39488—2020,ISO23552-1:2007,MOD)

燃气燃烧器和燃烧器具用安全和控制装置特殊要求压力调节装置

GB/T39493

(GB/T39493—2020,ISO23551-2:2018,MOD)

燃气燃烧器和燃烧器具用安全和控制装置特殊要求气动式燃气与空气比例调

GB/T45384

节装置

1
