GB/T 27697-2011 立式油压千斤顶

ICS53.020.99

J80

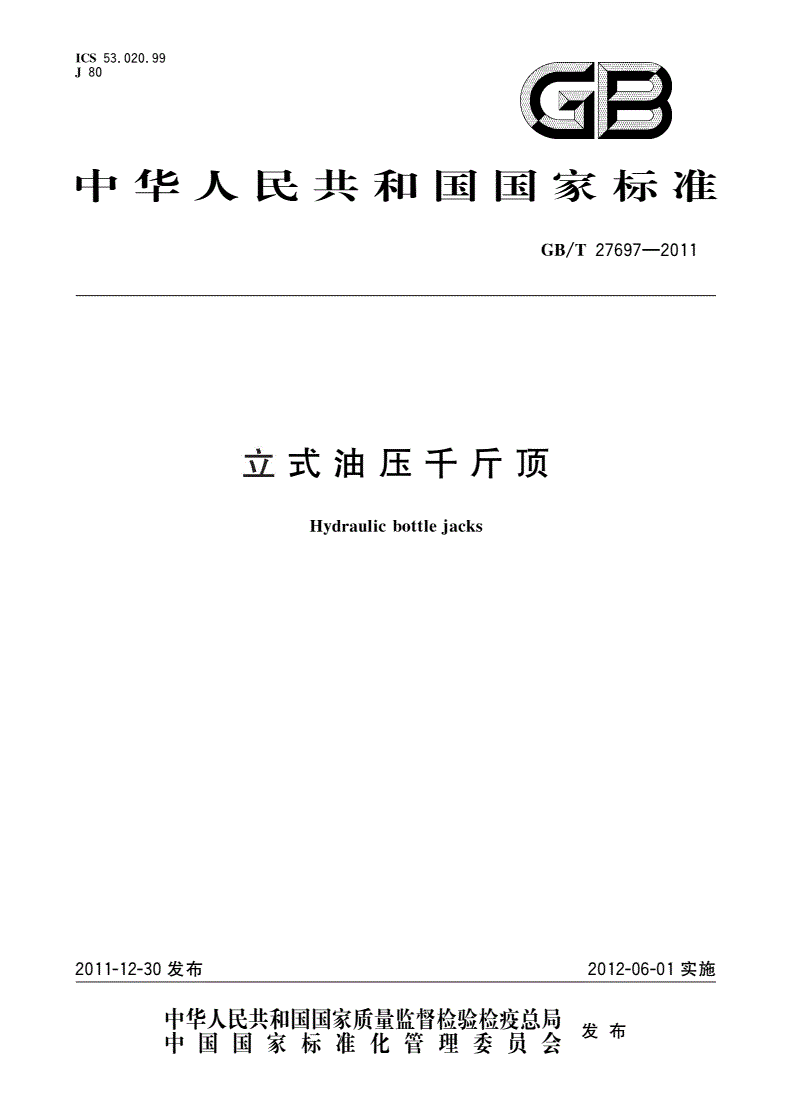

中华人民共和国国彖标准

GB/T27697—2011

立式油压千斤顶

Hydraulicbottlejacks

2011-12-30发布2012-06-01实施

GB/T27697—2011

■ir■■i

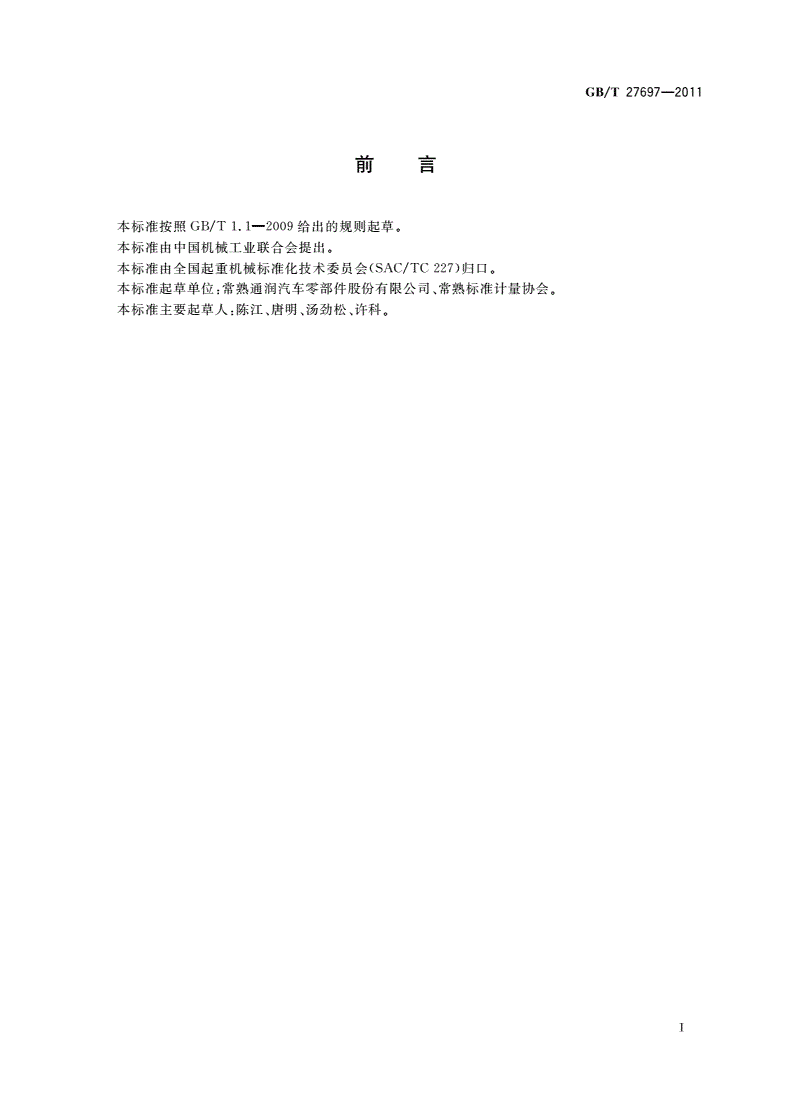

刖吕

本标准按照GB/T1.1—2009给出的规则起草。

本标准由中国机械工业联合会提出。

本标准由全国起重机械标准化技术委员会(SAC/TC227)归口。

本标准起草单位：常熟通润汽车零部件股份有限公司、常熟标准计量协会。

本标准主要起草人：陈江、唐明、汤劲松、许科。

T

GB/T27697—2011

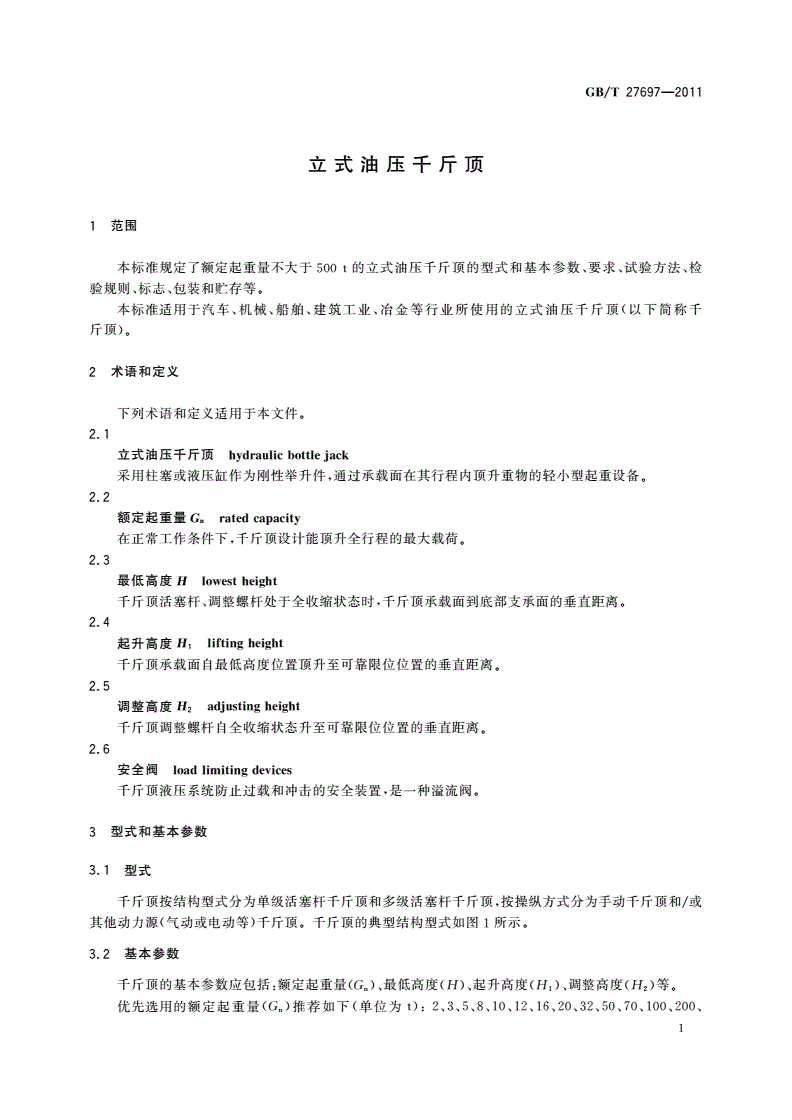

立式油压千斤顶

1范围

本标准规定了额定起重量不大于500t的立式油压千斤顶的型式和基本参数、要求、试验方法、检

验规、标志、包装和贮存等。

本标准适用于汽车、机械、船舶、建筑工业、冶金等行业所使用的立式油压千斤顶（以下简称千

斤顶）。

2术语和定义

下列术语和定义适用于本文件。

2.1

立式油压千斤顶hydraulicbottlejack

采用柱塞或液压缸作为刚性举升件，通过承载面在其行程内顶升重物的轻小型起重设备。

2.2

额定起重量G“ratedcapacity

在正常丁作条件下，千斤顶设计能顶升全行程的最大载荷。

2.3

最低高度Hlowestheight

千斤顶活塞杆、调整螺杆处于全收缩状态时，千斤顶承载面到底部支承面的垂直距离。

2.4

起升高度Hiliftingheight

千斤顶承载面自最低高度位置顶升至可靠限位位置的垂直距离。

2.5

调整高度H2adjustingheight

千斤顶调整螺杆自全收缩状态升至可靠限位位置的垂直距离。

2.6

安全阀loadlimitingdevices

千斤顶液压系统防止过载和冲击的安全装置，是一种溢流阀。

3型式和基本参数

3.1型式

千斤顶按结构型式分为单级活塞杆千斤顶和多级活塞杆千斤顶，按操纵方式分为手动千斤顶和/或

其他动力源（气动或电动等）千斤顶。千斤顶的典型结构型式如图1所示。

3.2基本参数

千斤顶的基本参数应包括:额定起重量（伉）、最低高度（H）、起升高度（乩）、调整高度（HJ等。

优先选用的额定起重量（GJ推荐如下（单位为t）：2、3、5、8、10、12、16、20、32、50、70、100、200、

1

GB/T27697—2011

320、500。

b）多级活塞杆千斤顶

说明：

1——调整螺杆；5——泵芯；H——最低高度；

2活塞杆；6——底座；Hi起升高度；

3——配套手柄；7——回油阀。H2调整高度。

4一撇手；

图1千斤顶的典型结构型式

4要求

4.1千斤顶的最低高度不应大于产品标示值、起升高度及调整高度不应小于产品标示值。

4.2具有调整螺杆的千斤顶，调整螺杆应能灵活转动，且应保证不从活塞杆中脱出。

4.3千斤顶应有防止超载的安全阀，其开启载荷应在1S至1.15G、范围内。

4.4千斤顶应具备可靠的限位装置，应能可靠限位,且应保证活塞杆不从整体中脱出。

4.5千斤顶应能承受1.25Gn的静载试验，不应有影响整机使用性能的永久变形及其他异常情况，固

定密封处不应漏油，整机性能不应失效。

4.6活塞杆升至最大起升高度，旋松回油阀，使活塞杆下降时，施加在活塞杆上的力应符合表1的规

定。设置有自动复位装置的应能自动复位。

表1活塞杆压下力

额定起重量G,单级活塞杆压下力多级活塞杆压下力

tNN

16<220<350

16<Gn<100<445<700

Gn>100<785<1000

4.
