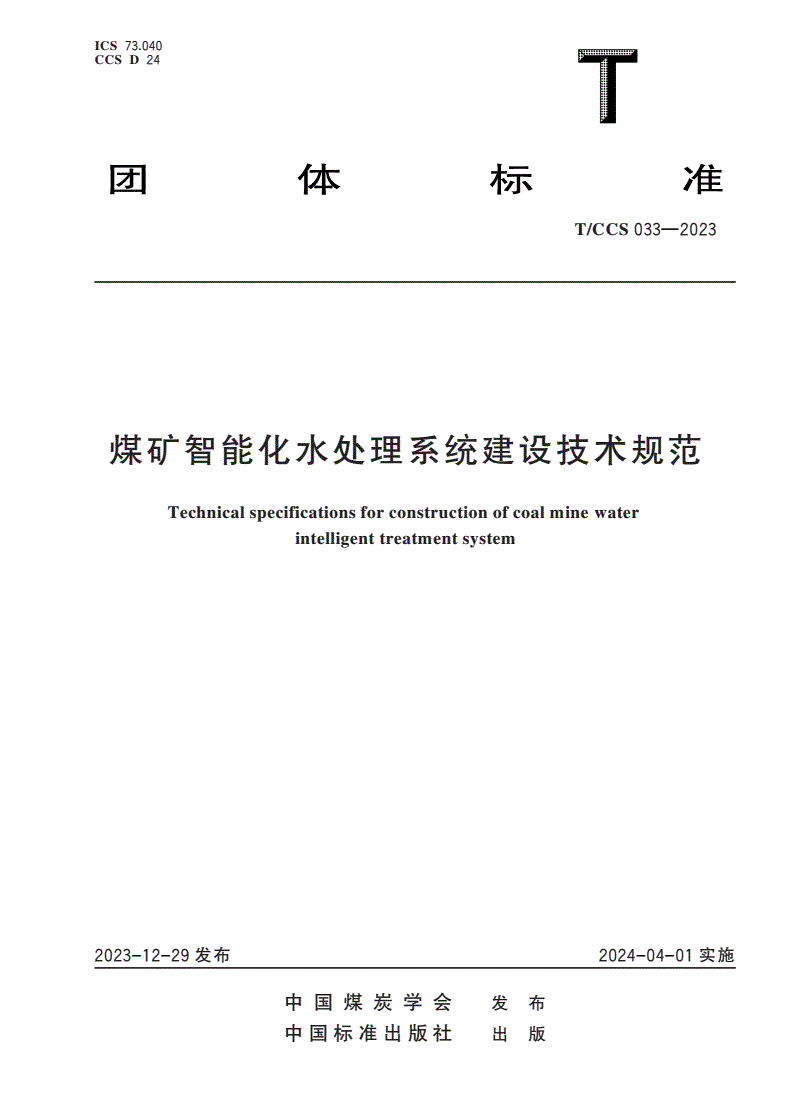

T/CCS 033-2023 煤矿智能化水处理系统建设技术规范

ICS73.040

CCSD24

T/CCS033—2023

煤矿智能化水处理系统建设技术规范

Technicalspecificationsforconstructionofcoalminewater

intelligenttreatmentsystem

2023-12-29发布2024-04-01实施

中国煤炭学会发布

中国标准出版社出版

T/CCS033—2023

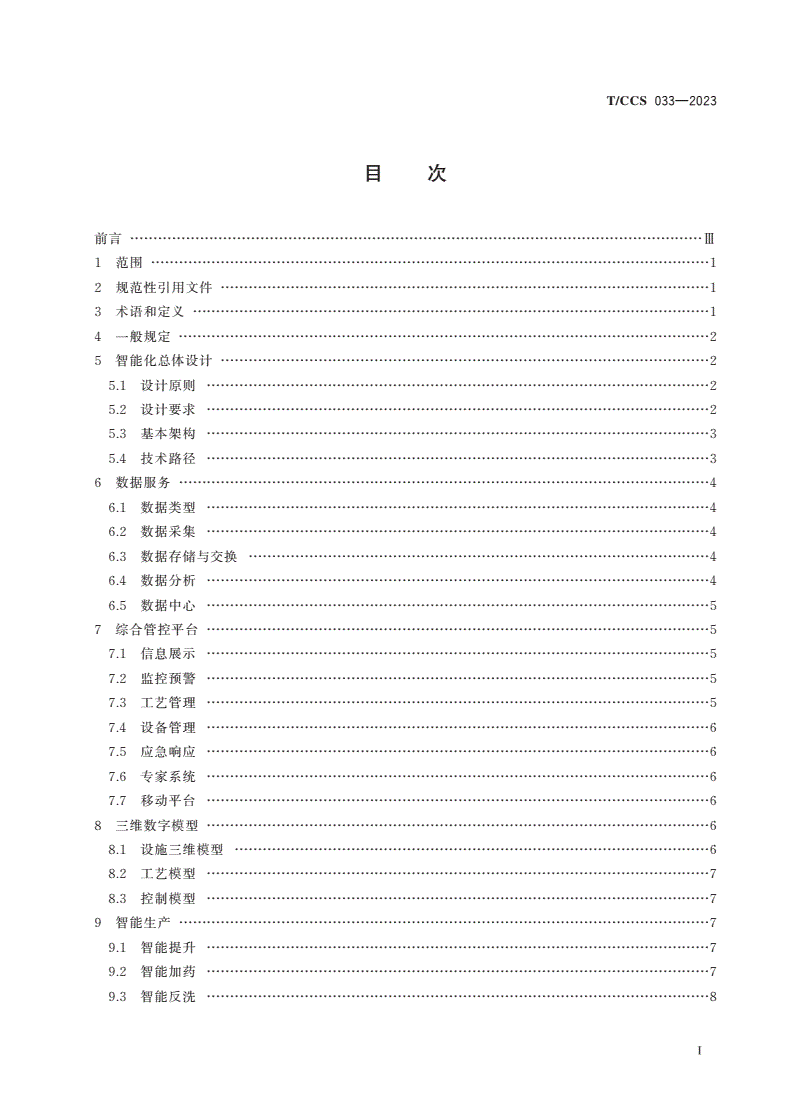

目次

前言……………………………Ⅲ

1范围…………………………1

2规范性引用文件……………1

3术语和定义…………………1

4一般规定……………………2

5智能化总体设计……………2

5.1设计原则………………2

5.2设计要求………………2

5.3基本架构………………3

5.4技术路径………………3

6数据服务……………………4

6.1数据类型………………4

6.2数据采集………………4

6.3数据存储与交换………………………4

6.4数据分析………………4

6.5数据中心………………5

7综合管控平台………………5

7.1信息展示………………5

7.2监控预警………………5

7.3工艺管理………………5

7.4设备管理………………6

7.5应急响应………………6

7.6专家系统………………6

7.7移动平台………………6

8三维数字模型………………6

8.1设施三维模型…………………………6

8.2工艺模型………………7

8.3控制模型………………7

9智能生产……………………7

9.1智能提升………………7

9.2智能加药………………7

9.3智能反洗………………8

Ⅰ

T/CCS033—2023

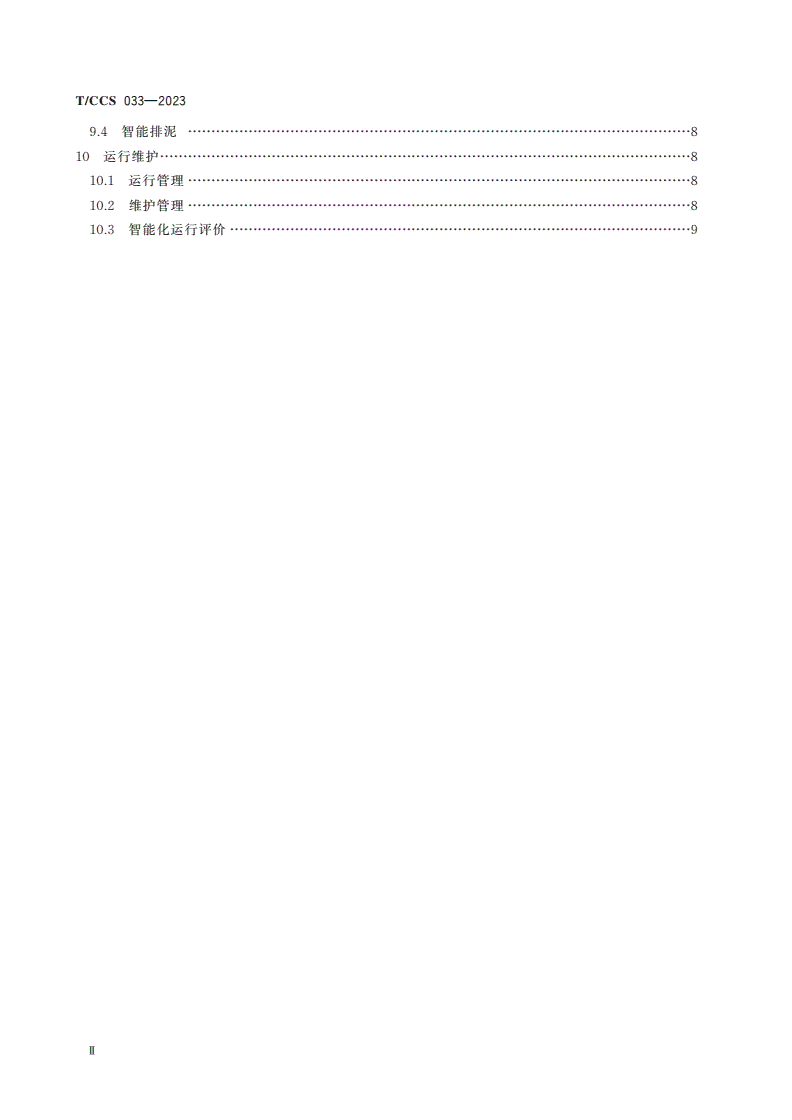

9.4智能排泥………………8

10运行维护……………………8

10.1运行管理………………8

10.2维护管理………………8

10.3智能化运行评价………………………9

Ⅱ

T/CCS033—2023

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由中国煤炭学会提出并归口。

本文件起草单位：中煤科工集团南京设计研究院有限公司、南京业恒达智能系统有限公司、陕西延长

石油矿业公司、国家能源集团神东煤炭集团、中国光大水务有限公司。

本文件主要起草人：孙伟、陈龙、周金余、黄华、王靖、殷同伟、徐鸿明、李定明、夏立全、赵文祥、

史爱民、荣梅、李川、董志超、蒲文鹏、刘剑伟、董宇。

Ⅲ

T/CCS033—2023

煤矿智能化水处理系统建设技术规范

1范围

本文件规定了煤矿智能化水处理系统总体设计及数据服务、综合管控平台、三维数字模型、智能生产

等建设的一般要求，描述了煤矿智能化水处理系统建设的技术路径。

本文件适用于煤矿矿井水（矿坑水）新建、改建、扩建、提标水处理系统的智能化设计及建设。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文

件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T2589综合能耗计算通则

GB17167用能单位能源计量器具配备和管理通则

GB/T28181公共安全视频监控联网系统信息传输、交换、控制技术要求

GB/T34679智慧矿山信息系统通用技术规范

GB/T36323信息安全技术工业控制系统安全管理基本要求

GB50013室外给水设计标准

GB50014室外排水设计标准

GB50052供配电系统设计规范

GB50054低压配电设计规范

GB50174数据中心设计规范

GB50810煤炭工业给水排水设计规范

GB/T51272煤炭工业智能化矿井设计标准

JJF1139计量器具检定周期确定原则和方法

HJ525水污染物名称代码

HJ928环保物联网总体框架

3术语和定义

下列术语和定义适用于本文件。

3.1

智能化水处理系统coalminewaterintelligenttreatmentsystem

利用建筑信息建模（BIM）等技术建立建（构）筑物数字化模型，通过设备感知将煤矿水处理系统的运

行状态数字化、实时化，搭建数据采集、记录、交互及算法分析平台，实现科学决策、精确控制的智能化运

行水处理系统。

3.2

三维数字模型threedimensionaldigitalmodelofcoalminewaterintelligenttreatment

利用建筑信息建模（BIM）、地理信息技术（GIS）、三维激光扫描、无人机倾斜摄影等技术将复杂多样

1
