YS/T 1076-2015 钛镍合金板材

ICS77.150.50

H64

中华人民共和国有色金属行业标准

/—

YST10762015

钛镍合金板材

Titanium-nickelallolate

yp

ㅤㅤㅤㅤ

2015-04-30发布2015-10-01实施

中华人民共和国工业和信息化部发布

/—

YST10762015

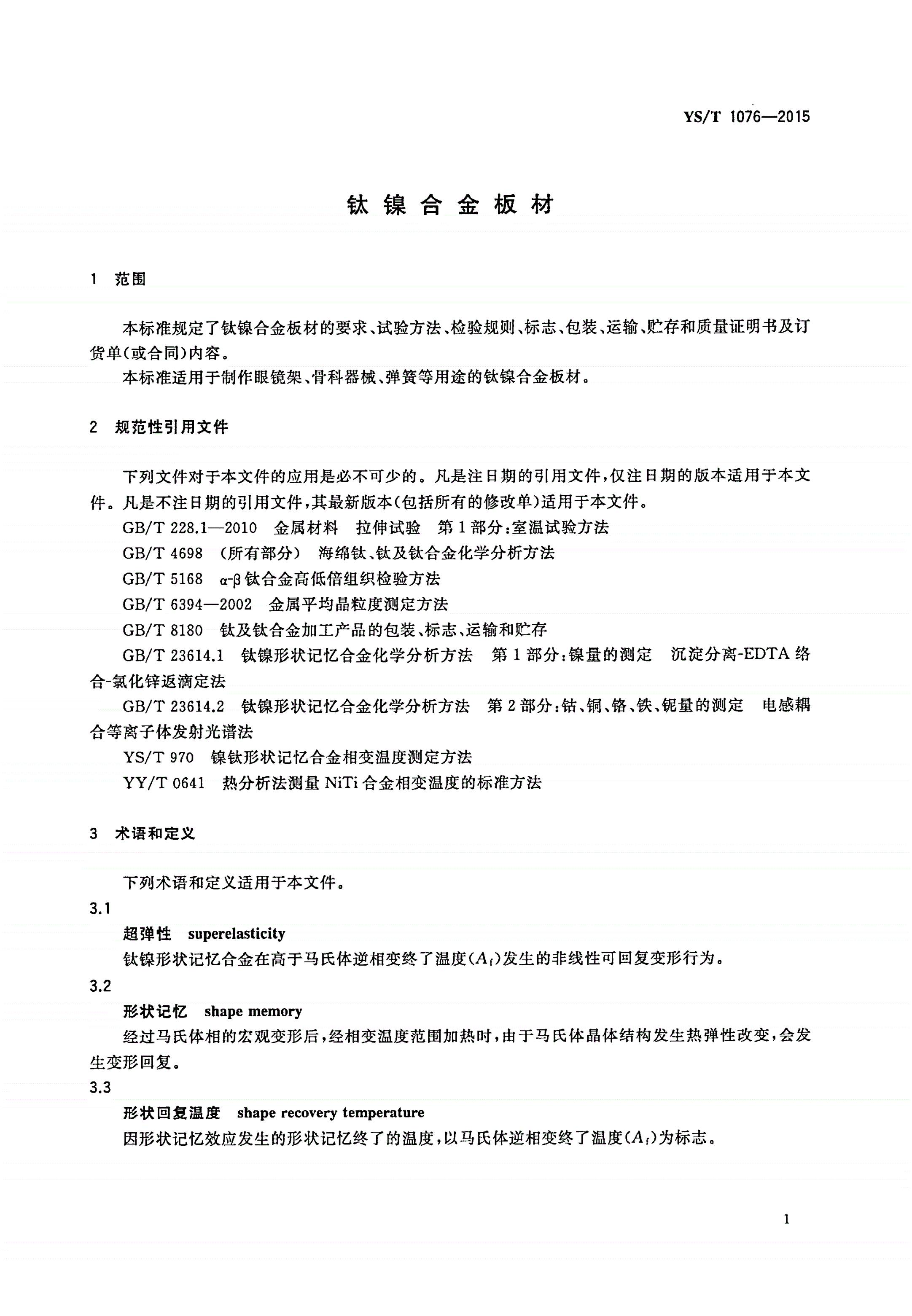

钛镍合金板材

1范围

、、、、、、

本标准规定了钛镍合金板材的要求试验方法检验规则标志包装运输贮存和质量证明书及订

()。

货单或合同内容

、、。

本标准适用于制作眼镜架骨科器械弹簧等用途的钛镍合金板材

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/—:

金属材料拉伸试验第部分室温试验方法

GBT228.120101

/()、

GBT4698所有部分海绵钛钛及钛合金化学分析方法

/钛合金高低倍组织检验方法

GBT5168α-

β

/—金属平均晶粒度测定方法

GBT63942002

/、、

GBT8180钛及钛合金加工产品的包装标志运输和贮存

/:

钛镍形状记忆合金化学分析方法第部分镍量的测定沉淀分离络

GBT23614.11-EDTA

ㅤㅤㅤㅤ

合氯化锌返滴定法

-

/:、、、、

钛镍形状记忆合金化学分析方法第部分钴铜铬铁铌量的测定电感耦

GBT23614.22

合等离子体发射光谱法

/镍钛形状记忆合金相变温度测定方法

YST970

/热分析法测量合金相变温度的标准方法

YYT0641NiTi

3术语和定义

下列术语和定义适用于本文件。

3.1

超弹性suerelasticit

py

钛镍形状记忆合金在高于马氏体逆相变终了温度()发生的非线性可回复变形行为。

Af

3.2

形状记忆shaememor

py

,,,

经过马氏体相的宏观变形后经相变温度范围加热时由于马氏体晶体结构发生热弹性改变会发

生变形回复。

3.3

形状回复温度shaerecovertemerature

pyp

,()为标志。

因形状记忆效应发生的形状记忆终了的温度以马氏体逆相变终了温度Af

1

/—

YST10762015

4要求

4.1产品分类

、、、

4.1.1产品牌号品种制造方法状态和规格

、、、。

产品牌号品种制造方法状态和规格应符合表的规定

1

表1

规格

牌号制造方法供应状态品种

厚度/mm宽度/mm长度/mm

0.8~4.0100~300300~1000

()、()

热轧热加工态R退火态M

4.0~60.0100~500300~1000

、、超弹性()、

TiNi-01TiNi-02SE

TiNi-03记忆性()

SM0.3~4.0100~300300~1000

()、()

冷轧冷加工态Y退火态M

4.0~6.0100~500300~1000

:,。

注经供需双方协商可供应超出表中规格的产品

4.1.2标记示例

、、、、、。

产品标记按产品名称标准编号牌号供货状态产品规格品种的顺序表示

ㅤㅤㅤㅤ

示例:

、、、,:

用TiNi-01制造的厚度为δ3.0mm宽度为200mm长度为500mm的热加工态超弹性板材标记为

板/

YST1076-TiNi-01-R-δ3.0×200×500-SE

、、、,:

用TiNi-03制造的厚度为δ0.8mm宽度为300mm长度为800mm的退火态形状回复温度为60℃板材标记为

板/

YST1076-TiNi-03-M-δ0.8×300×800-SM60

4.2化学成分

产品的化学成分应符合表的规定。

2

表2

杂质含量/%

主含量/%其他元素/%

牌号不大于

TiNiCrVCHO+N单个总和

TiNi-01余量54.5~57.0——0.070
