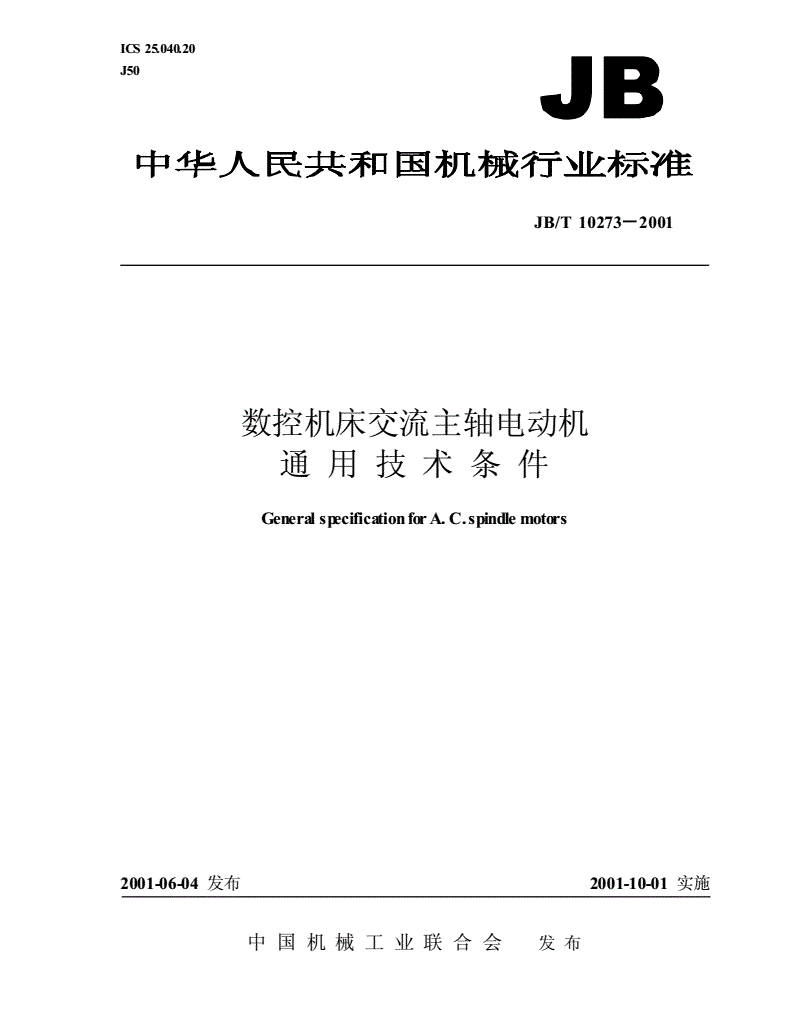

JB/T 10273-2001 数控机床交流主轴电动机通用技术条件

ICS25.040.20

J50

JB/T10273－2001

数控机床交流主轴电动机

通用技术条件

GeneralspecificationforA.C.spindlemotors

2001-06-04发布2001-10-01实施

中国机械工业联合会发布

JB/T10273－2001

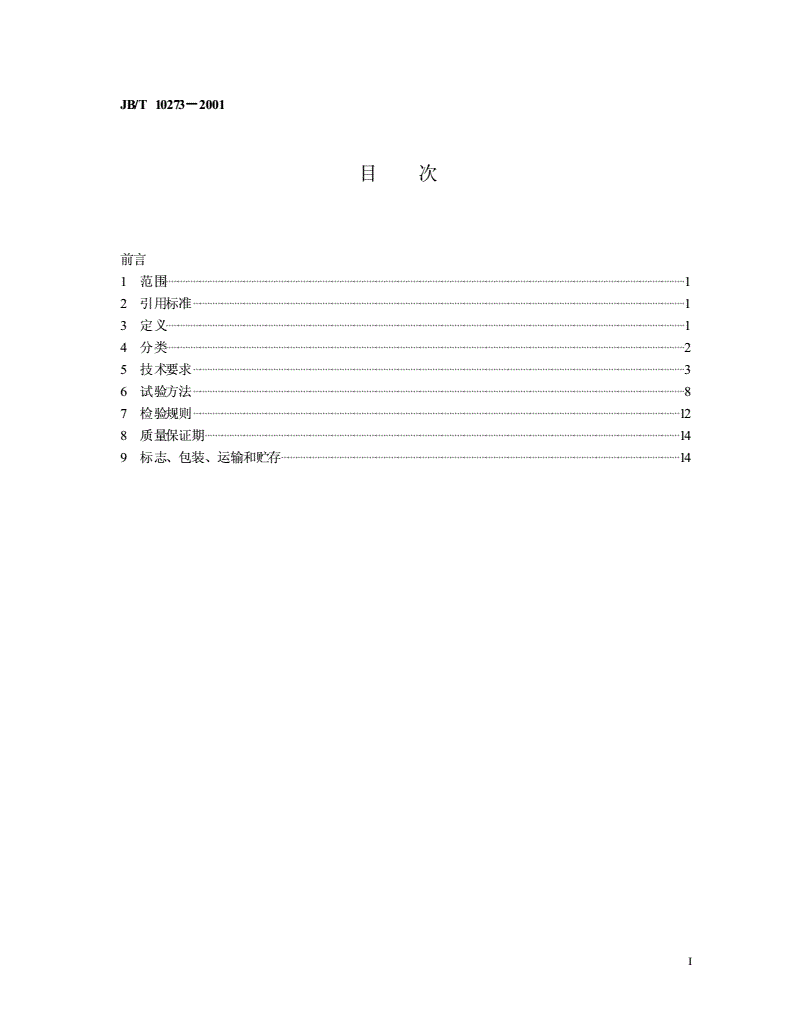

目次

前言

1范围····················································································································································································································1

2引用标准·········································································································································································································1

3定义····················································································································································································································1

4分类····················································································································································································································2

5技术要求·········································································································································································································3

6试验方法·········································································································································································································8

7检验规则·······································································································································································································12

8质量保证期··································································································································································································14

9标志、包装、运输和贮存···································································································································································14

I

JB/T10273－2001

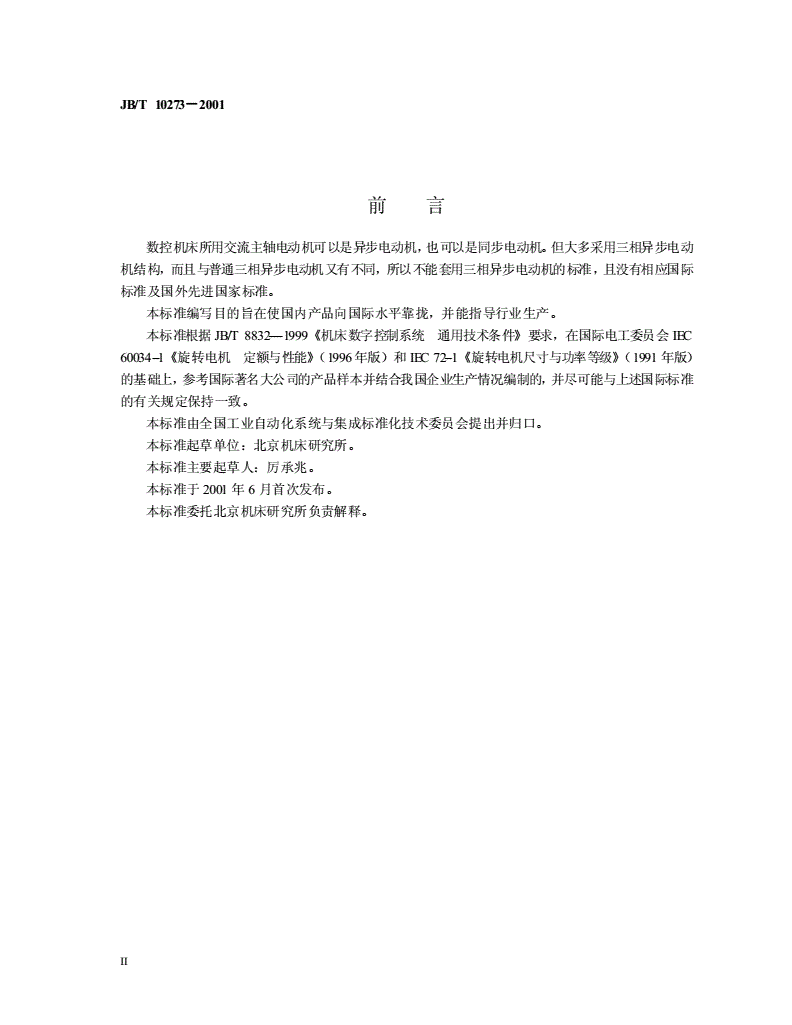

前言

数控机床所用交流主轴电动机可以是异步电动机，也可以是同步电动机。但大多采用三相异步电动

机结构，而且与普通三相异步电动机又有不同，所以不能套用三相异步电动机的标准，且没有相应国际

标准及国外先进国家标准。

本标准编写目的旨在使国内产品向国际水平靠拢，并能指导行业生产。

本标准根据JB/T8832—1999《机床数字控制系统通用技术条件》要求，在国际电工委员会IEC

60034–1《旋转电机定额与性能》（1996年版）和IEC72–1《旋转电机尺寸与功率等级》（1991年版）

的基础上，参考国际著名大公司的产品样本并结合我国企业生产情况编制的，并尽可能与上述国际标准

的有关规定保持一致。

本标准由全国工业自动化系统与集成标准化技术委员会提出并归口。

本标准起草单位：北京机床研究所。

本标准主要起草人：厉承兆。

本标准于2001年6月首次发布。

本标准委托北京机床研究所负责解释。

II

中华人民共和国机械行业标准

数控机床交流主轴电动机JB/T10273－2001

通用技术条件

GeneralspecificationforA.C.spindlemotors

1范围

本标准规定了数控机床用交流主轴电动机的技术要求、试验方法、检验规则及标志、包装、运输和

贮存。

本标准适用于数控机床及类似用途的交流主轴电动机（以下简称电动机）。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB755—2000旋转电机定额和性能（idtIEC60034–1∶1996）

GB/T1032—1985三相异步电机试验方法

GB/T2423.3—1993电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法

（eqvIEC60068–2–3∶1984）

GB/T2423.16—1999电工电子产品环境试验第2部分：试验方法试验J和导则：长霉

（idtIEC60068–2–10∶1988）

GB/T2423.17—1993电工电子产品基本环境试验规程试验Ka：盐雾试验方法

（eqvIEC60068–2–11∶1981）

GB/T2828—1987逐批检查计数抽样程序及抽样表（适用于连续批的检查）

GB4208—1993外壳防护等级（IP代码）（eqvIEC529∶1989）

GB/T4772.1—1999旋转电机尺寸和输出功率等级第1部分：机座号56~400和凸缘号55~1080

（idtIEC72–1∶1991）

GB/T4831—1984电机产品型号编制方法

GB10068—2000轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值

（idtIEC60034–14∶1996）

GB/T10069.1—1988旋转电机噪声测定方法及限值噪声工程测定方法（neqISO61680–1∶1986）

GB/T13384—1992机电产品包装通用技术条件

3定义

本标准采用下列定义。

3.1连续额定输出功率

在电动机温升不超过允许温升的条件下，电动机能长期工作的区域称为连续工作区。在连续工作

中国机械工业联合会2001-06-04批准2001-10-01实施

1

JB/T10273－2001

区内，电动机所能输出的最大功率称为连续额定输出功率。简称为额定功率。

3.2短时工作制（S2）时的额定输出功率

在S230min工作区内，电动机所能输出的最大功率。

3.3连续周期工作制（S6）时的额定输出功率

在S650%工作区（循环时间：10min；接通5min，断开5min）内，电动机所能输出的最大功率。

3.4额定转矩

在连续工作区内，电动机所能输出的最大转矩。

3.5额定转速（基本转速）

在连续工作区内，在额定转矩下，电动机达到最大功率时的转速。

3.6最高转速

在连续工作区内，电动机允许的最大转速。

3.7额定电流

电动机在连续工作区内，对应额定转矩时的电流。

3.8最高电压

在额定转速下，短时工作制（S2）时对应该点最大功率时的电动机端子间的电压。

4分类

4.1分类

机床用交流主轴电动机可分为交流异步电动机和交流同步电动机。

4.2型号命名

电动机的型号命名按GB/T4831的规定，由产品代号、规格代号和补充代号等部分组成。

4.2.1产品代号

产品代号用大写汉语拼音字母表示：

ZJY——表示主轴用交流异步电动机；

ZJT——表示主轴用交流同步电动机。

4.2.2规格代号

规格代号用机座号（中心高）（底脚安装电动机）或凸缘号（凸缘安装电动机）和机座长度表示。

安装尺寸以及轴伸、键和键槽的尺寸，按GB/T4772.1—1999中表1~表4的规定。

4.2.3补充代号

补充代号仅用于有此要求的电动机（如规定额定转速或反馈部件）。补充代号用汉语拼音字母或阿

拉伯数字表示。补充代号的含义应在产品说明书中说明。

4.2.4型号示例

底脚安装、机座号为112S（S表示短铁芯——即指短的底脚螺栓通孔轴线间的距离）、额定转速为

1500r/min的交流主轴异步电动机：

ZJY112S1500

2补充代号

规格代号

产品代号

JB/T10273－2001

凸缘安装、凸缘号为FF115（FF表示凸缘上有通孔）、额定转速为1500r/min的交流主轴异步电动

机：

ZJYFF1151500

补充代号

规格代号

产品代号

4.3基本外形结构及安装型式

电动机的安装型式为底脚安装或凸缘安装。

电动机的基本轴伸型式为键槽轴伸。

反馈元件可安装于电动机后罩内。

5技术要求

5.1环境适应性

5.1.1气候环境适应性

电动机的工作气候环境条件及贮存、运输气候环境条件见表1。

表1

项目工作气候条件贮存、运输气候条件

环境温度–10~+40℃–40~+55℃

相对湿度30%~95%（不凝露）≤95%（40℃）

大气压强86~106kPa86~106kPa

5.1.2海拔高度

当海拔高度不超过1000m时，电动机应能保证各项技术指标。当海拔高度超过1000m时，需考虑

空气冷却效果的减弱，此时需按制造厂与用户之间的协议进行设计和使用。

5.2外观及装配质量

5.2.1外观

电动机表面不应有锈蚀、涂覆层脱落、碰伤和划痕，紧固件联接应牢固，接线装置标记及铭牌的字

迹和内容应清楚无误且不得脱落。

5.2.2外形及安装尺寸

电动机外形及安装尺寸示意见图1。

3

JB/T10273－2001

图1电动机外形尺寸示意

各尺寸符号的意义如下：

A——底脚螺栓通孔轴线间的距离（端视）；

AA——底脚的宽度（端视）；

AB——底脚外边缘间的距离（端视）；

AC——电动机直径或两侧面间最大距离；

4

JB/T10273－2001

AD——电动机垂直中心线至接线盒或其他固定在电动
