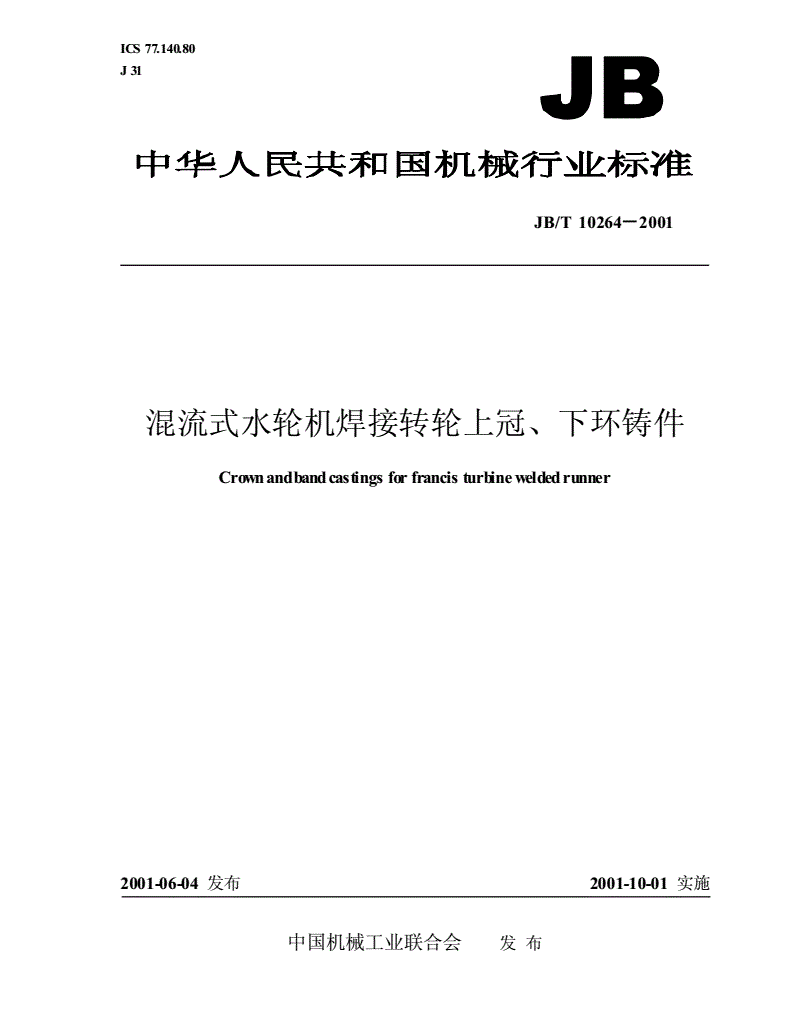

JB/T 10264-2001 混流式水轮机焊接转轮上冠、下环铸件

ICS77.140.80

J31

JB/T10264－2001

混流式水轮机焊接转轮上冠、下环铸件

Crownandbandcastingsforfrancisturbineweldedrunner

2001-06-04发布2001-10-01实施

中国机械工业联合会发布

JB/T10264－2001

前言

本标准由德阳大型铸锻件研究所提出并归口。

本标准起草单位：中国第二重型机械集团公司。

本标准主要起草人：宁德林。

本标准属首次发布。

中华人民共和国机械行业标准

JB/T10264－2001

混流式水轮机焊接转轮上冠、下环铸件

Crownandbandcastingsforfrancisturbineweldedrunner

1范围

本标准规定了混流式水轮机焊接转轮上冠、下环铸件的订货、制造、试验方法和检查验收规则等内

容。

本标准适用于砂型铸造的上冠、下环铸件，是供需双方粗加工交货或毛坯交货的依据。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T222—1984钢的化学分析用试样取样法及成品化学成分允许偏差

GB/T223—1981~1997钢铁及合金化学分析方法

GB/T228—1987金属拉伸试验方法

GB/T229—1994金属夏比缺口冲击试验方法

GB/T231—1984金属布氏硬度试验方法

GB/T6060.1—1997表面粗糙度比较样块—铸造表面

GB/T6397—1986金属拉伸试验试样

GB/T6414—1999铸件尺寸公差

GB/T7233—1987铸钢件超声波探伤及质量评级标准

GB/T9443—1988铸钢件渗透探伤及缺陷显示迹痕的评定方法

GB/T9444—1988铸钢件磁粉探伤及质量评级方法

GB/T11350—1989铸件机械加工余量

GB/T11351—1989铸件重量公差

GB/T11352—1989一般工程用铸造碳钢件

3订货要求

3.1规定铸件的名称、材料牌号、订货数量和供货状态等。

3.2需方应提供经供、需方双方审定的订货图。

3.3当需方提出本标准以外的其他要求时，应由供需双方协商确定。

4技术要求

4.1化学成分

化学成分应符合表1的规定。

中国机械工业联合会2001-06-04批准2001-10-01实施

1

JB/T10264－2001

表1化学成分%

材料牌号CSiMnPSCrNiMoCuWV

0.18
