DB43/T 2151-2021 等值反磁通瞬变电磁法探测系统通用技术条件

ICS17.020

CCSA55

43

湖南省地方标准

DB43/T2151—2021

等值反磁通瞬变电磁法探测系统

通用技术条件

Generalspecificationforopposing-coilstransient

electromagneticexplorationsystem

2021-08-29发布2021-10-29实施

湖南省市场监督管理局发布

DB43/T2151—2021

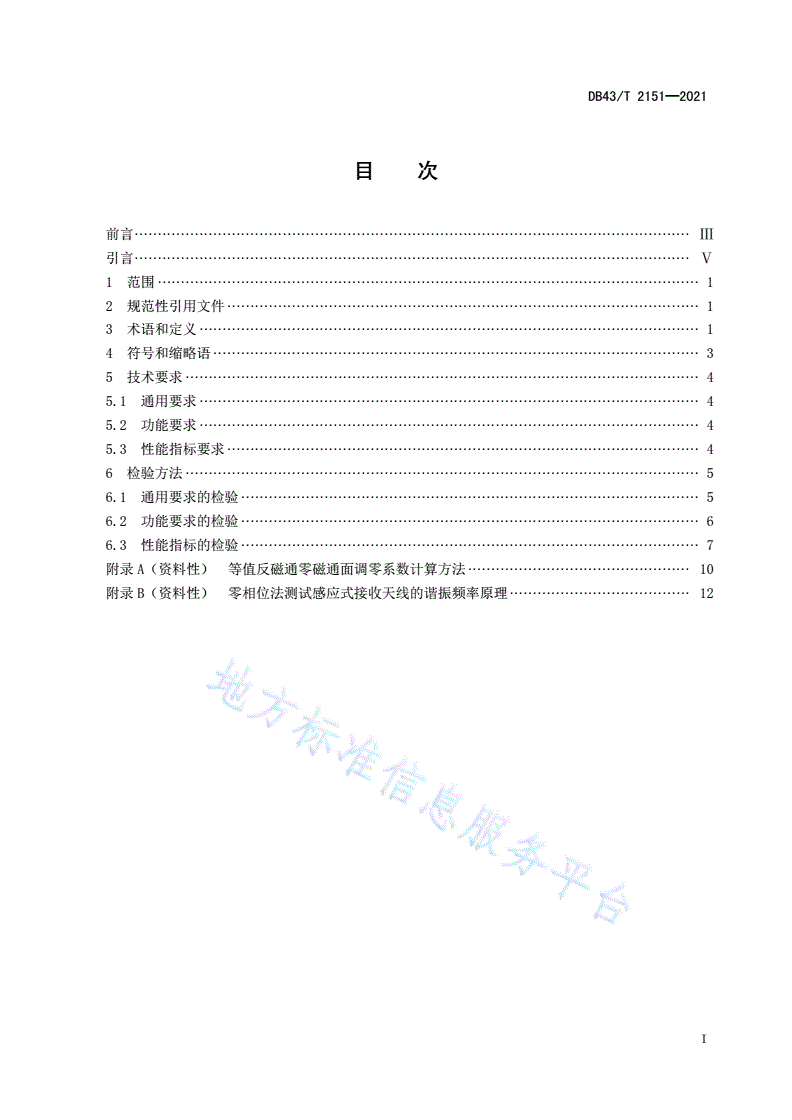

目次

前言························································································································Ⅲ

引言························································································································Ⅴ

1范围·····················································································································1

2规范性引用文件······································································································1

3术语和定义············································································································1

4符号和缩略语·········································································································3

5技术要求···············································································································4

5.1通用要求············································································································4

5.2功能要求············································································································4

5.3性能指标要求······································································································4

6检验方法···············································································································5

6.1通用要求的检验···································································································5

6.2功能要求的检验···································································································6

6.3性能指标的检验···································································································7

附录A（资料性）等值反磁通零磁通面调零系数计算方法················································10

附录B（资料性）零相位法测试感应式接收天线的谐振频率原理·······································12

I

DB43/T2151—2021

II

DB43/T2151—2021

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规

定起草。

本文件由湖南省市场监督管理局提出和归口。

本文件起草单位：湖南省计量检测研究院、中南大学、湖南五维地质科技有限公司。

本文件主要起草人：徐昱、席振铢、陈兴朋、亓庆新、周胜、龙霞、薛军平、韦洪兰、王威、王亮、

王鹤。

III

DB43/T2151—2021

IV

DB43/T2151—2021

引言

基于等值反磁通瞬变电磁法原理的探测系统具有抗电磁干扰、不接地以及无损测量的技术优势，在

铁路、交通、市政、地调以及地矿等行业勘探单位得到了广泛应用，是浅层勘探电磁法发展趋势之一。

目前产品尚无相应的国际标准、国家标准、地方和行业标准。特编制本文件，为等值反磁通瞬变电磁法

探测系统产品的制造、检验和质量评价提供依据，为等值反磁通瞬变电磁法系统在国家重大项目的申请、

执行、验收等环节提供技术支撑，促进湖南自主创新的方法技术尽快在国内和国际推广普及，提升我省

在此新兴产业领域中的国际市场主导权和话语权。

本文件的发布机构提请注意，声明符合本文件时，可能涉及到3.1.1等值反磁通瞬变电磁法天线结

构，5.2.1.接收线圈零磁通面调零方法相关专利的使用。

本文件的发布机构对该专利的真实性、有效性和范围无任何立场。

该专利持有人已向本文件的发布机构承诺，他愿意同任何申请人在合理且无歧视的条款和条件下就

专利授权许可进行谈判。该持有人的声明已在本文件的发布机构备案。相关信息可以通过以下联系方式

获得：

专利持有人姓名：湖南五维地质科技有限公司

地址：湖南省长沙市岳麓区岳麓大道麓谷坐标A-604

请注意除上述专利外，本文件的某些内容仍可能涉及专利。本文件的发布机构不承担识别专利的任

何责任。

V

DB43/T2151—2021

VI

DB43/T2151—2021

等值反磁通瞬变电磁法探测系统通用技术条件

1范围

本文件规定了等值反磁通瞬变电磁法探测系统的通用技术要求和试验方法等内容。

本文件适用于等值反磁通瞬变电磁法探测系统的制造、检测和质量评价。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T2423.1电工电子产品基本环境试验规程试验A：低温试验方法

GB/T2423.2电工电子产品基本环境试验规程试验B：高温试验方法

GB/T2423.3电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法

GB/T2423.5—1995电工电子产品基本环境试验规程试验Ea：冲击试验方法

GB/T2423.6—1995电工电子产品基本环境试验规程试验Eb：碰撞试验方法

GB/T2423.7—1995电工电子产品基本环境试验规程试验Ec：倾跌与翻倒试验方法

GB/T2423.8—1995电工电子产品基本环境试验规程试验Ed：自由跌落试验方法

GB/T2423.10—2008电工电子产品基本环境试验规程试验Fe：振动（正弦）试验方法

GB/T2423.16电工电子产品基本环境试验规程试验J：长霉试验方法

GB/T2423.17电工电子产品基本环境试验规程试验Ka：盐雾试验方法

GB/T2423.21电工电子产品基本环境试验规程试验M：低气压试验方法

GB/T2423.37电工电子产品基本环境试验规程试验L：沙尘试验方法

DZ0039.12—1992地质仪器产品基本环境试验条件及方法淋雨试验

DZ0039.13地质仪器产品基本环境试验条件及方法沙尘试验

DZ0040.2地质仪器产品运输包装基本环境试验条件及方法运输包装振动试验

DZ0040.4地质仪器产品运输包装基本环境试验条件及方法运输包装自由跌落试验

3术语和定义

下列术语和定义适用于本文件。

3.1

等值反磁通瞬变电磁法opposing-coilstransientelectromagnetics（OCTEM）

采用上下两个平行共轴的反向串联磁性源为发射源，接收天线位于上下磁性源共轴的水平面上，上

下两个磁性源在接收水平面上产生的磁场具有等值反磁通特性，这种消除收发天线互感的聚焦瞬变电磁

测深方法称为等值反磁通瞬变电磁法。

1

DB43/T2151—2021

图1等值反磁通装置示意图

3.2

零磁通面zeromagneticfluxplane

等值反磁通瞬变电磁发射天线磁场轴向分量为零的平面（见图2）。

图2等值反磁通零磁通面示意图

3.3

发送波形transmitwaveform

发送机输出到发射天线的电流波形。

3.4

双极性方波bipolarsquarewave

一种由正向供电期、关断间歇期、反向供电期和关断间歇期组成的具有一定占空比的周期性循环方波。

3.5

发送电流transmitcurrent

发送机发送双极性方波的正向和负向电流。

3.6

关断时间turn-offtime

发送电流关断后，电流减小至关断前电流幅值的1％的时间。

2

DB43/T2151—2021

3.7

关断波形turn-offwaveform

在关断时间内，发送电流随时间变化的波形。

3.8

二次磁场puresecondarymagneticfield
