GB/T 13633-2015 永磁式直流测速发电机通用技术条件

ICS29.160.30

K24@B

中华人民共和国国彖标准

GB/T13633—2015

代替GB/T13633—1992

永磁式直流测速发电机通用技术条件

GeneralspecificationforpermanentmagnetD.C.tachogenerator

2015-05-15发布2015-12-01实

GB/T13633—2015

■ir■■i

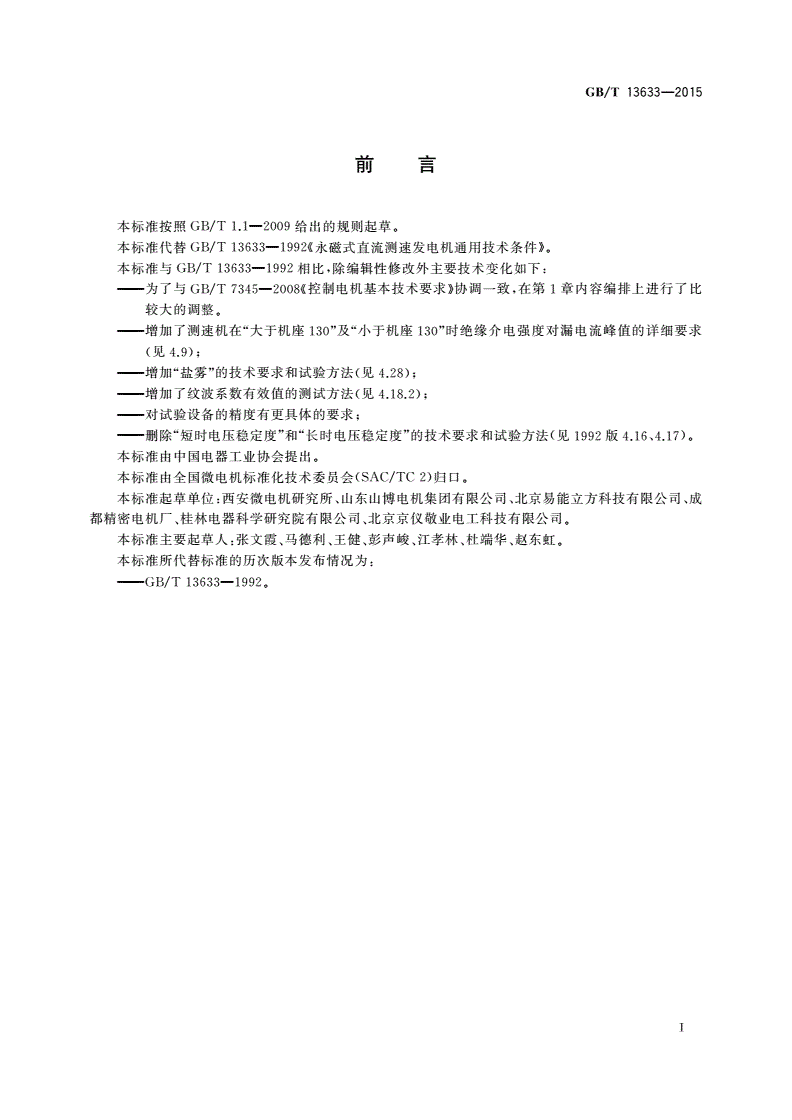

刖吕

本标准按照GB/T1.1—2009给出的规则起草。

本标准代替GB/T13633—1992《永磁式直流测速发电机通用技术条件》。

本标准与GB/T13633-1992相比，除编辑性修改外主要技术变化如下：

一为了与GB/T7345—2008《控制电机基本技术要求》协调一致，在第1章内容编排上进行了比

较大的调整。

—增加了测速机在“大于机座130”及“小于机座130”时绝缘介电强度对漏电流峰值的详细要求

（见4.9）；

——增加“盐雾”的技术要求和试验方法（见4.28）；

——增加了纹波系数有效值的测试方法（见4.1&2）；

对试验设备的精度有更具体的要求；

-删除“短时电压稳定度”和“长时电压稳定度”的技术要求和试验方法（见1992版4.16、4.17）。

本标准由中国电器工业协会提出。

本标准由全国微电机标准化技术委员会（SAC/TC2）归口。

本标准起草单位：西安微电机研究所、山东山博电机集团有限公司、北京易能立方科技有限公司、成

都精密电机厂、桂林电器科学研究院有限公司、北京京仪敬业电工科技有限公司。

本标准主要起草人：张文霞、马德利、王健、彭声峻、江孝林、杜端华、赵东虹。

本标准所代替标准的历次版本发布情况为：

——GB/T13633—19920

T

GB/T13633—2015

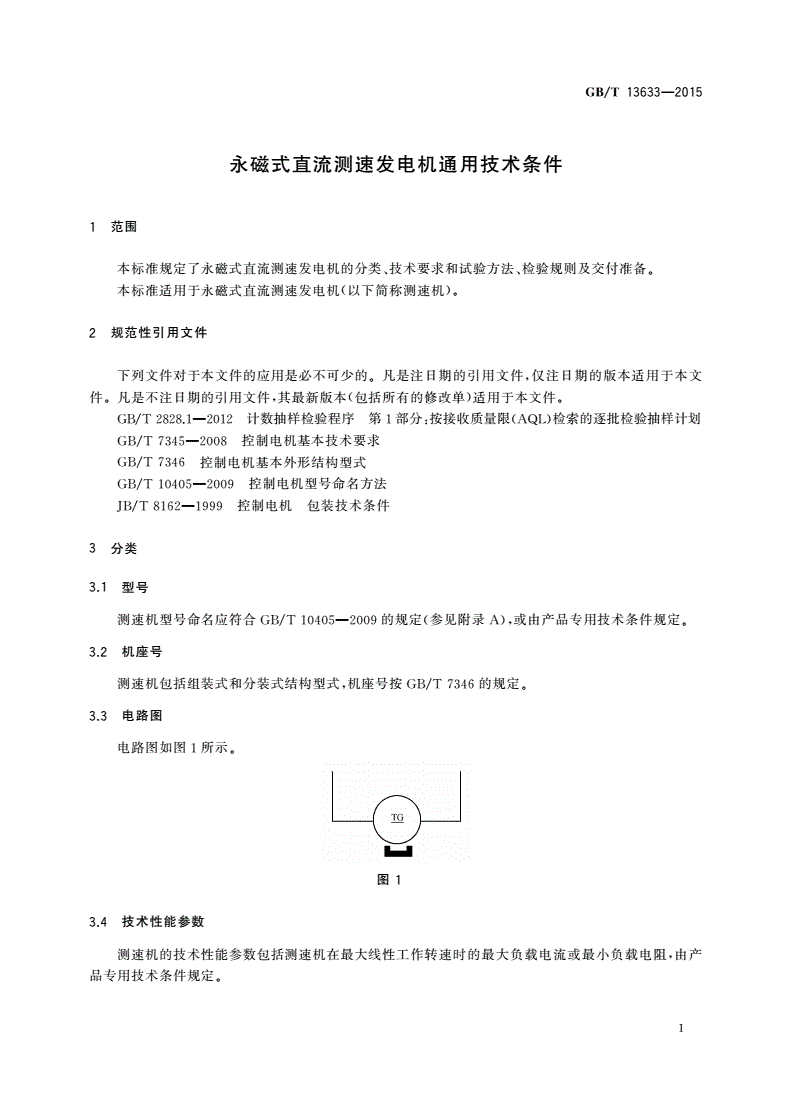

永磁式直流测速发电机通用技术条件

1范围

本标准规定了永磁式直流测速发电机的分类、技术要求和试验方法、检验规则及交付准备。

本标准适用于永磁式直流测速发电机（以下简称测速机）。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2828.1—2012计数抽样检验程序第1部分:按接收质量限（AQL）检索的逐批检验抽样计划

GB/T7345—2008控制电机基本技术要求

GB/T7346控制电机基本外形结构型式

GB/T10405—2009控制电机型号命名方法

JB/T8162—1999控制电机包装技术条件

3分类

3.1型号

测速机型号命名应符合GB/T10405—2009的规定（参见附录A）,或由产品专用技术条件规定。

3.2机座号

测速机包括组装式和分装式结构型式，机座号按GB/T7346的规定。

3.3电路图

电路图如图1所示。

3.4技术性能参数

测速机的技术性能参数包括测速机在最大线性T作转速时的最大负载电流或最小负载电阻，由产

品专用技术条件规定。

1

GB/T13633—2015

3.5旋转方向

测速机的旋转方向从非换向器端看逆时针方向为正方向。

4技术要求和试验方法

4.1外观

4.1.1技术要求

测速机表面不应有锈蚀、碰伤、划痕、涂覆层剥落，紧固件连接应牢固，引出线、螺纹接线柱或接线片

应完整无损，颜色和标志应正确，铭牌的字迹和内容应清晰无误,且不能脱落。

4.1.2试验方法

目检测速机外观,应符合4.1.1的要求。

4.2引出线或接线端强度

4.2.1技术要求

测速机引出线或接线端强度应符合GB/T7345—2008的规定。

4.2.2试验方法

按GB/T7345-2008规定的方法检查引出线或接线端强度,应符合4.2.1的要求。

4.3外形和安装尺寸

4.3.1技术要求

测速机的外形和安装尺寸应符合GB/T7346或产品专用技术条件的规定。

4.3.2试验方法

用能够保证尺寸精度要求的量具检查测速机外形及安装尺寸，应符合4.3.1的要求。

4.4径向间隙

4.4.1技术要求

组装式测速机的径向间隙应符合产品专用技术条件规定。

4.4.2试验方法

按GB/T7345—2008规定的方法进行检查，应符合4.4.1的要求。

4.5轴向间隙

4.5.1技术要求

组装式测速机的轴向间隙应符合产品专用技术条件规定。

4.5.2试验方法

按GB/T7345—2008规定的方法进行检查，应符合4.5.1的要求。

2

GB/T13633—2015

4.6轴伸径向圆跳动

4.6.1技术要求

组装式测速机的轴伸径向圆跳动应符合产品专用技术条件的规定。

4.6.2试验方法

按GB/T7345—2008规定的方法进行检查，应符合4.6.1的要求。

4.7安装配合面的同轴度

4.7.1技术要求

测速机的安装配合面的同轴度应符合产品专用技术条件的规定。

4.7.2试验方法

按GB/T7345—2008规定的方法进行检查，应符合4.7.1的要求。

4.8安装配合端面的垂直度

4.&1技术要求

测速机安装配合端面的垂直度应符合产品专用技术条件的规定。

4.&2试验方法

按GB/T7345—2008规定的方法进行检查，应符合4.&1的要求。

4.9绝缘介电强度

4.9.1技术要求

测速机应能承受表1规定的试验电压，而无绝缘击穿或飞弧现象，130机座号及以下测速机绕组的

漏电流峰值应不大于5mA,130机座号以上测速机的漏电流峰值应不大于10mA,漏电流不包括试验

设备的电容电流。

重复本项试验时，其电压值为原试验电压值的80%。

表1

最大线性工作转速时输出电压值试验电压电压持续时间

VVmin

<20250

>20—605001

>60〜115750

4.9.2试验方法

按GB/T7345-2008规定的方法进行试验，试验结果应符合4.9.1的要求。

3

GB/T13633—2015

4.10绝缘电阻

4.10.1技术要求

在正常试验大气条件及在产品专用技术条件规定的低温条件下，电枢绕组对机壳或轴孔间的绝缘

电阻应不小于50MQ；在产品专用技术条件规定的高温条件下，绝缘电阻应不小于10MQ；在产品专用

技术条件规定的湿热条件下，24及以下机座号的绝缘电阻应不小于0.5MQ,28及以上机座号的绝缘电

阻应不小于1MQ。

4.10.2试验方法

按GB/T7345—2008规定的方法进行测量，其值应符合4.10.1的要求。

4.11电枢电阻

4.11.1技术要求

电枢电阻应符合产品专用技术条件规定,其允差应在规定值的±15%范围内。

4.11.2试验方法

电枢静止在不同位置（至少三处），用电阻测试仪测量测速机两引出线或接线端的电枢电阻，或采用

其他能保证精度的方法进行测量，其平均值应符合4.11.1的要求。

4.12输出电压极性、出线方式及线端标记

4.12.1技术要求

测速机的出线方式可用引出线、螺纹接线柱或接线片（柱），引出线的长度应符合产品专用技术条件

的规定。正、负极性标记应符合表2规定。

表2

出线方式正极性标记负极性标记

红黑或白

引出线

黄蓝

螺纹接线柱+一

接线片（柱）A2A1

4.12.2试验方法

按4.12.1的规定，检查测速机在不大于最大线性T作转速下沿正方向旋转时，其输出电压极性、出

线方式及线端标记应符合4.12.1的要求。

4.13超速

4.13.1技术要求

测速机应能承受最大线性工作转速的125%,历时2min的超速试验而无机械及电气损伤。

4

GB/T13633—2015

4.13.2试验方法

将测速机驱动于最大线性T作转速的125%,历时2min,其结果应符合4.13.1的规定。

4.14输出斜率及输出斜率偏差

4.14.1技术要求

测速机的输出斜率及输出斜率偏差应符合产品专用技术条件的规定。

4.14.2试验方法

按图2接线，最小负载电阻R和测试仪表内阻的并联电阻不得小于电枢电阻的100倍，用稳速驱

动装置驱动测速机,使其转速达到1500r/min,若最大线性-丁作转速低于1500r/min,则驱动于最大

线性工作转速。测速机的输出斜率及输出斜率偏差应符合4.14.1的要求。

图2

4.15输出电压不对称度

4.15.1技术要求

测速机的输出电压不对称度应符合产品专用技术条件的规定。

4.15.2试
