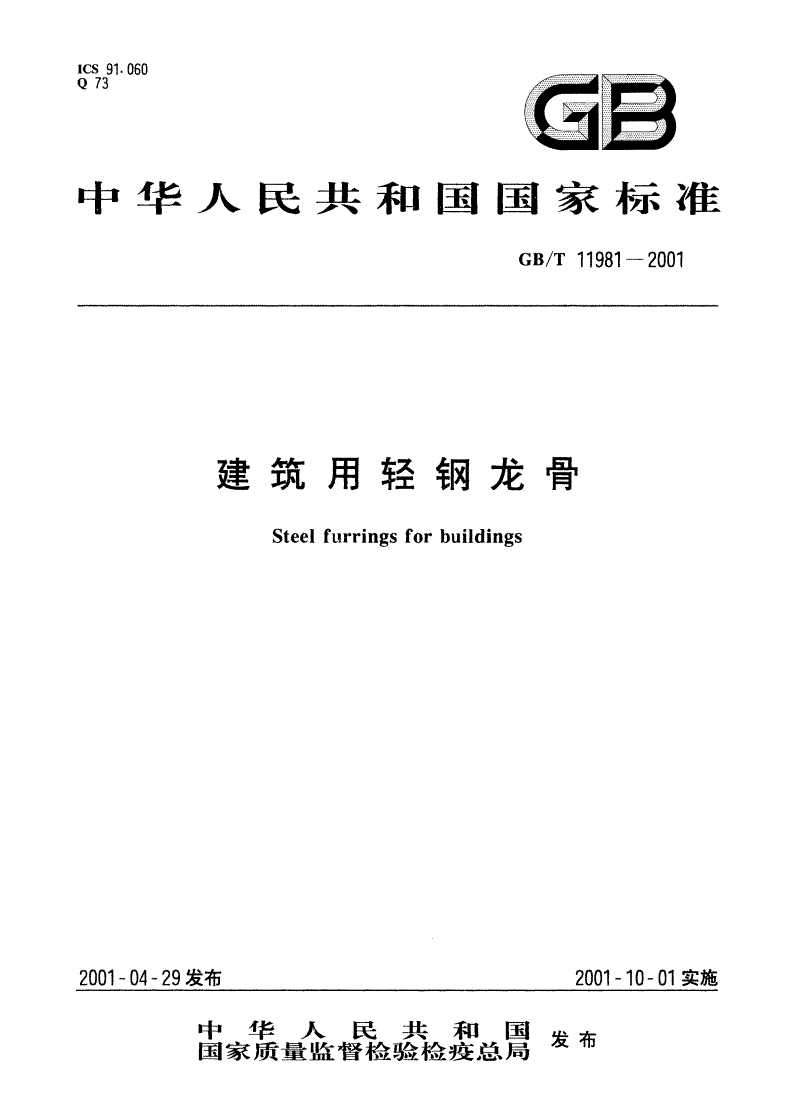

GB/T 11981-2001 建筑用轻钢龙骨

ICS91-060

Q73G(8

中华人民共和国国家标准

GB/T11981一2001

建筑用轻钢龙骨

Steelfurringsforbuildings

2001一04一29发布2001一10一01实施

中华人民共和匡

国家质量监督检验检疫总媛

GB/T11981-2001

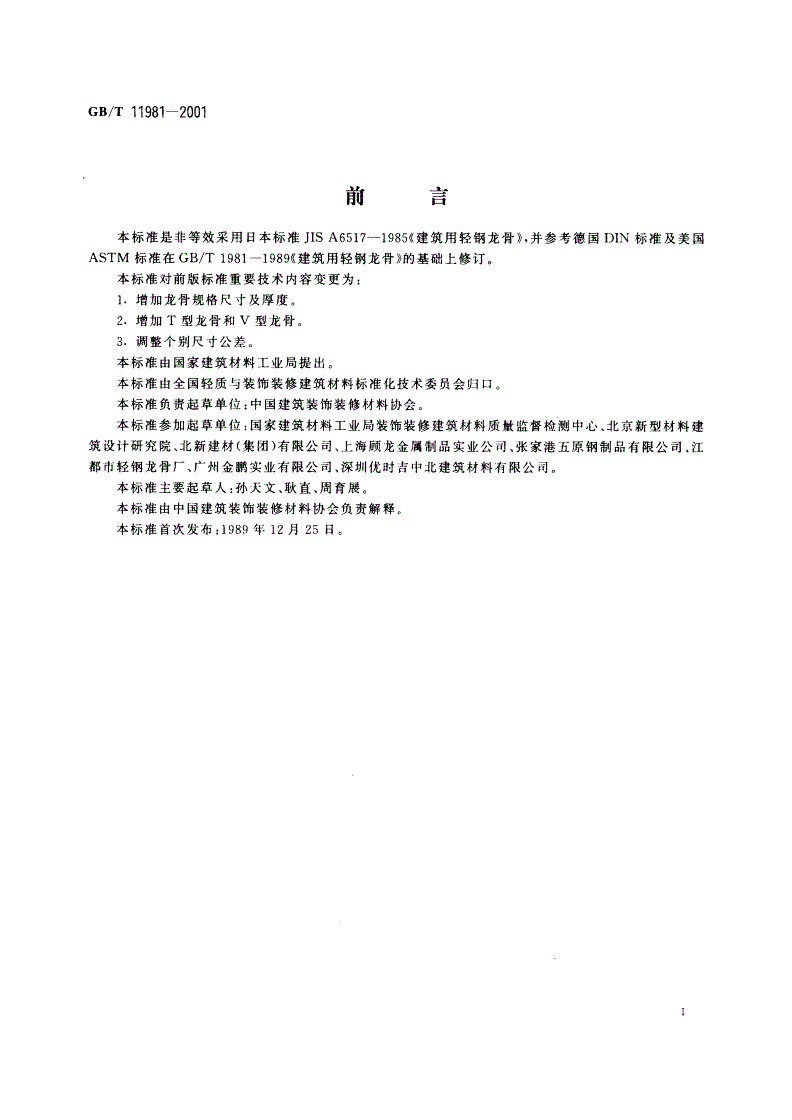

前言

本标准是非等效采用日本标准JISA6517-1985建《筑用轻钢龙骨》，并参考德国DIN标准及美国

ASTM标准在GB/T1981-1989建《筑用轻钢龙骨》的基础上修订。

本标准对前版标准重要技术内容变更为:

1.增加龙骨规格尺寸及厚度。

2.增加T型龙骨和V型龙骨。

3.调整个别尺寸公差。

本标准由国家建筑材料工业局提出。

本标准由全国轻质与装饰装修建筑材料标准化技术委员会归口。

本标准负责起草单位:中国建筑装饰装修材料协会。

本标准参加起草单位:国家建筑材料工业局装饰装修建筑材料质量监督检恻中心、北京新型材料建

筑设计研究院、北新建材(集团)有限公司、上海顾龙金属制品实业公司、张家港五原钢制品有限公司、江

都市轻钢龙骨厂、广州金鹏实业有限公司、深圳优时吉中北建筑材料有限公司。

本标准主要起草人:孙天文、耿直、周育展。

本标准由中国建筑装饰装修材料协会负责解释。

本标准首次发布:1989年12月25日。

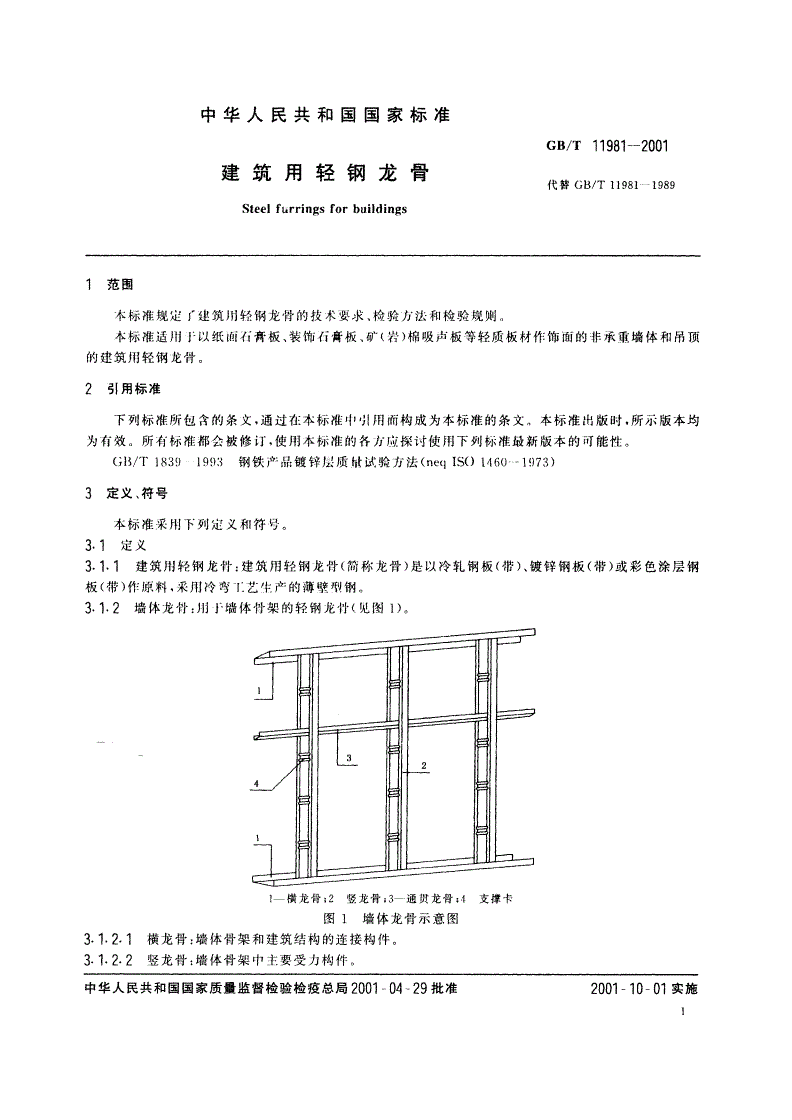

中华人民共和国国家标准

GB/T11981-2001

建筑用轻钢龙骨

代替GB/T11981-1989

Steelfurringsforbuildings

范围

本标准规定了建筑用轻钢龙骨的技术要求、检验方法和检验规则。

本标准适用于以纸面石膏板、装饰石膏板、矿(岩)棉吸声板等轻质板材作饰面的非承重墙体和吊顶

的建筑用轻钢龙骨。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T1839-1993钢铁产品镀锌层质量试验方法(neyISO1460-1973)

3定义、符号

本标准采用下列定义和符号

3.1定义

3.1.1建筑用轻钢龙骨:建筑用轻钢龙骨(简称龙骨)是以冷轧钢板(带)、镀锌钢板(带)或彩色涂层钢

板(带)作原料，采用冷弯工艺生产的薄壁型钢。

3.1.2墙体龙骨:用于墙体骨架的轻钢龙骨(见图1)

1一横龙骨z‘一竖龙骨:3一通贯龙骨r4一支撑卡

图1墙体龙骨示意图

3门2.1横龙骨:墙体骨架和建筑结构的连接构件。

3.1.2.2竖龙骨:墙体骨架中主要受力构件。

中华人民共和国国家质f监督检验检疫总局2001一04一29批准2001一10一013}施

1

Gs/T11981-2001

3.1.2.3通贯龙骨:竖骨架龙骨的中间连接构件。

3.1.2.4支撑卡:覆面板材与龙骨固定时起支撑作用的配件。

3.1.3吊顶龙骨:用于吊顶的轻钢龙骨(见图2、图3、图4、图5)0

1一承载龙骨连接件;2一承载龙骨;3一吊件讨一班面龙骨连接件;5一吊杆沛一挂件;7-覆面龙骨沼一挂插件

图ZU型吊顶龙骨示意图

1一主龙骨沼一次龙骨;3一边龙骨;4一吊件;5一吊杆

图3T型吊顶龙骨示意图

I-H型龙骨;2一承载龙骨沼一插片;4一吊件;5一挂件

图4H型吊顶龙骨示意图

cs/T11981-2001

i-v型承载龙骨;Z-班面龙骨沼一吊件

图5V型直卡式吊顶龙骨示意图

3.1.3.1承载龙骨:吊顶骨架中主要受力构件。

3.1.3.2覆面龙骨:吊顶骨架中固定饰面板的构件。

3.1.3.3吊件:承载龙骨和吊杆的连接件。

3.1.3.4挂件:覆面龙骨和承载龙骨的连接件。

3.1.3.5挂插件:覆面龙骨垂直相接的连接件。

3.1.3.6承载龙骨连接件:承载龙骨加长的连接件。

3.1.3.7覆面龙骨连接件:覆面龙骨加长的连接件。

3.1.3.8吊杆:吊件和建筑结构的连接件。

3.1.3.9T型主龙骨:T型吊顶骨架的主要受力构件。

3.1.3.10T型次龙骨:T型吊顶骨架中起横撑作用的构件。

3，3.11H型龙骨:H型龙骨中固定饰面板的构件。

3.1-3.12插片:H型吊顶龙骨中起横撑作用的构件。

3.1.3.13边龙骨:T型或H型吊顶龙骨中与墙体相连的构件。

3.1.3.14v型直卡式承载龙骨:v型吊顶骨架的主要受力构件。

3.1.115v型直卡式覆面龙骨:v型吊顶骨架中固定饰面板的构件。

3.2符号

3.2门Q表示墙体龙骨。

3.2.2D表示吊顶龙骨。

12-3zD表示直卡式吊顶龙骨。

3.2.4U表示龙骨断面形状为日形。

3.2.5c表示龙骨断面形状为C形。

3.2.6T表示龙骨断面形状为T形。

3.2.7L表示龙骨断面形状为L形。

3.2.8H表示龙骨断面形状为H形。

3.2.9v表示龙骨断面形状为v形。

4产品标记

4.1标记方法

GB/Tll981一2001

标记顺序为:产品名称、代号、断面形状的宽度、高度、钢板厚度和本标准号。

4.2标记示例

断面形状为U形，宽度为05mm，高度为51mm，钢板带厚度为12mm的吊顶承载龙骨标记为:

建筑用轻钢龙骨DU50X15xl.ZGB/Tll981

5技术要求

5.1外观质量

龙骨外形要平整、棱角清晰，切口不允许有毛刺和变形。镀锌层不许有起皮、起瘤、脱落等缺陷。对

于腐蚀、损伤、黑斑、麻点等缺陷，按规定方法检测时，应符合表1的要求。

表1外观质量

缺陷种类}优等品}一等品合格品

无较严重的腐蚀、损伤、麻点。面积不大于Icm“的黑斑每

腐蚀、损伤、黑斑、麻点不允许

米长度内不多于3处

5.2表面防锈

龙骨表面应镀锌防锈.其双面镀锌量或双面镀锌层厚度应不小于表2的规定。

表2双面镀锌量和双面镀锌层厚度

项目优等品一等品合格品

镀锌量，9/mZ12010080

镀锌层厚度，科m1614l2

注:镀锌防锈的最终裁定以双面镀锌量为准。

5.3形状及尺寸要求

5.3.1龙骨的断面形状见表3，其尺寸偏差应符合表4规定，若有其他要求由供需双方确定。

5.32底面和侧面的平直度应不大于表5的规定。

53.3弯曲内角半径R应不大于表6的规定。

表3龙骨断面形状及尺寸

名称形状规格备注

承下厂AXB冲

载

B=24~30

U

龙

型

骨

吊龙
