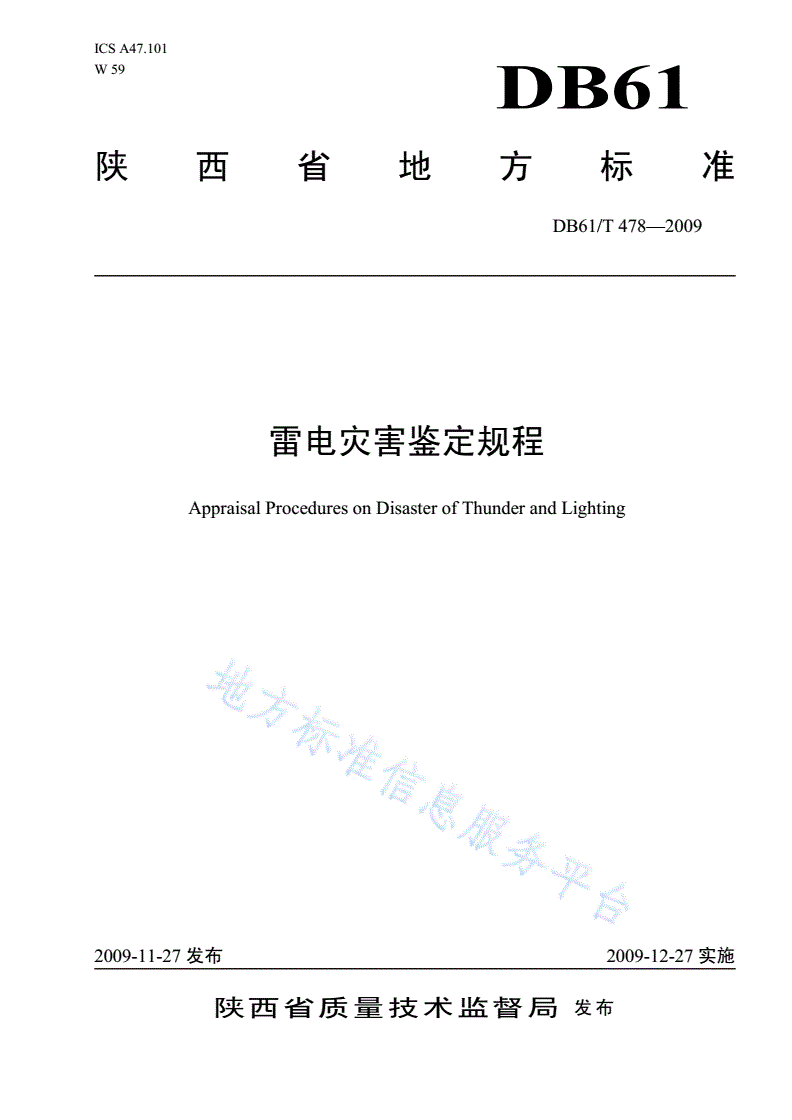

DB61/T 478-2009 雷电灾害鉴定规程

ICSA47.101

W59DB61

陕西省地方标准

DB61/T478—2009

雷电灾害鉴定规程

AppraisalProceduresonDisasterofThunderandLighting

2009-11-27发布2009-12-27实施

陕西省质量技术监督局发布

DB61/T478—2009

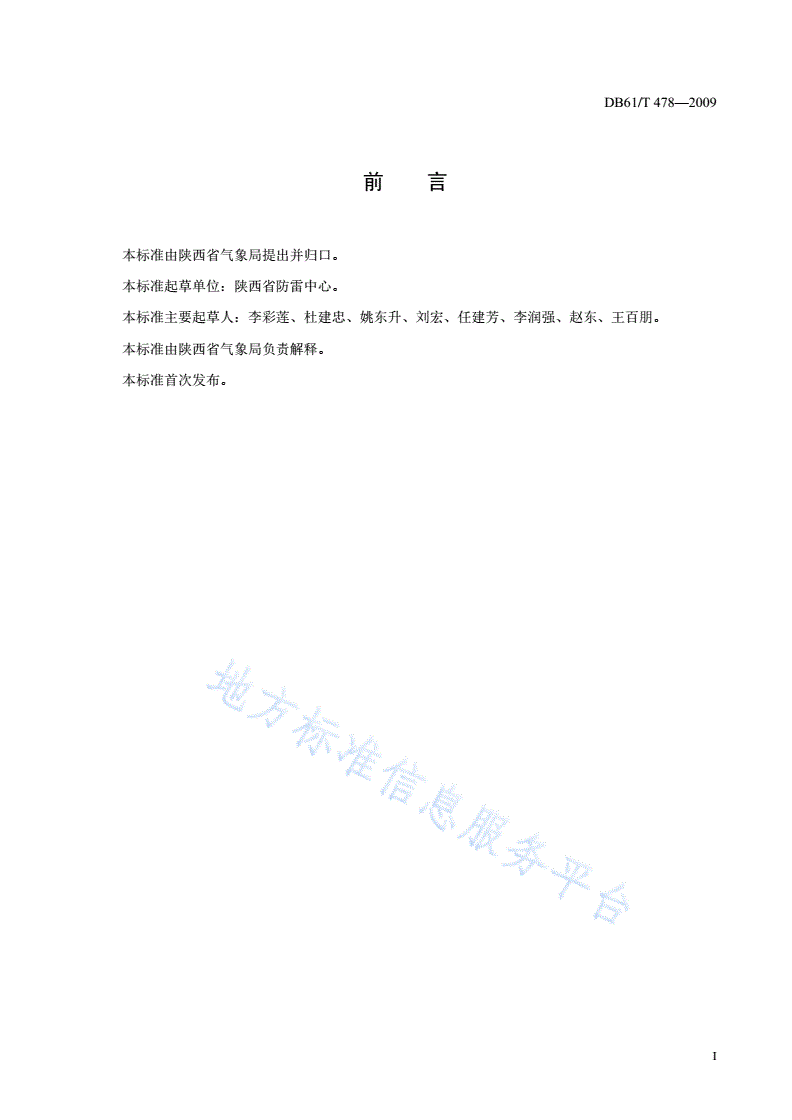

前言

本标准由陕西省气象局提出并归口。

本标准起草单位：陕西省防雷中心。

本标准主要起草人：李彩莲、杜建忠、姚东升、刘宏、任建芳、李润强、赵东、王百朋。

本标准由陕西省气象局负责解释。

本标准首次发布。

I

DB61/T478—2009

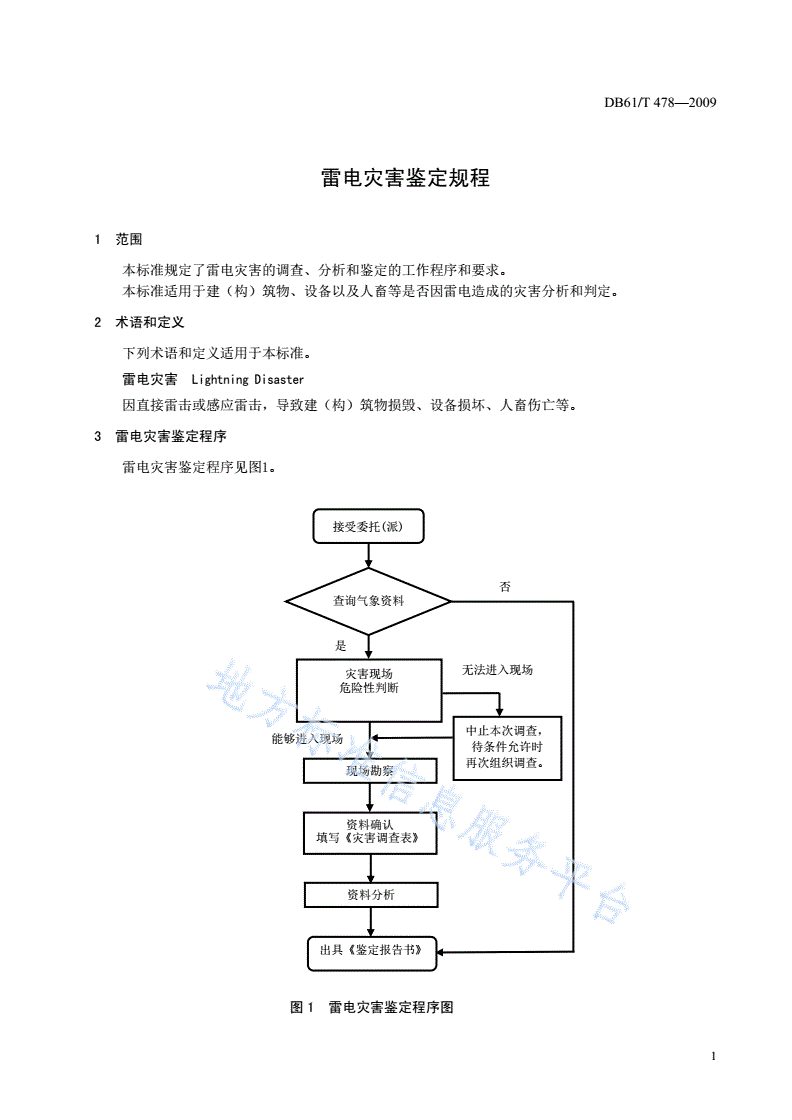

雷电灾害鉴定规程

1范围

本标准规定了雷电灾害的调查、分析和鉴定的工作程序和要求。

本标准适用于建（构）筑物、设备以及人畜等是否因雷电造成的灾害分析和判定。

2术语和定义

下列术语和定义适用于本标准。

雷电灾害LightningDisaster

因直接雷击或感应雷击，导致建（构）筑物损毁、设备损坏、人畜伤亡等。

3雷电灾害鉴定程序

雷电灾害鉴定程序见图1。

接受委托(派)

否

查询气象资料

是

灾害现场无法进入现场

危险性判断

中止本次调查，

能够进入现场

待条件允许时

再次组织调查。

现场勘察

资料确认

填写《灾害调查表》

资料分析

出具《鉴定报告书》

图1雷电灾害鉴定程序图

1

DB61/T478—2009

4雷电确定

收集灾害发生时，灾害发生地的气象卫星云图、雷达回波资料、闪电定位监测资料、地面大气平均

电场仪观测资料等气象资料，确定是否发生雷电。

5调查

确定发生雷电后，应对灾害是否因雷电造成（或引发）进行现场调查。

5.1调查内容

调查内容包括：

——灾害发生时间、地点；

——灾害发生地的地形、地貌、地质状况；

——灾害发生地大气环境状况。包括：雷电监测数据、雷电活动时空分布特征、雷击可能危害范围

界定等；

——防雷装置因雷击而遭到破坏的状况；

——灾害损失情况，包括：建（构）筑物损毁、设备损坏、人畜伤亡及其它损失情况；

——灾害发生前建（构）筑物、电子设备的防雷设施状况；

——灾害发生地历史上的雷电灾害情况。

5.2调查步骤

5.2.1现场危险性判断

进入灾害现场前，应对灾害现场危险性进行分析，判断能否进行现场勘察。

——可以进入现场，开始现场勘察；

——不宜进入现场，暂时中止现场勘察，待现场条件允许后，再行现场勘察。

5.2.2现场勘察

现场勘察应按以下要求进行。

——现场勘察时间宜在灾害发生后24h内进行；

——对当事人和现场目击者进行询问，填写现场勘察询问笔录（见附录B）；

——进入灾害现场后，应划定灾害现场范围，拍摄全方位照片，绘制现场简图，记录现场原始状态；

——逐个勘测相关人畜、物体在灾害前后的位置变化、相互作用关系以及受破坏程度和表征这种程

度的痕迹；

——搜集到的所有现场物证（如破损部件、碎片、残留物等）应保持原样；

——灾害现场的防雷设施安全性能指标应逐一检查、测试，并做记录；

——查阅受损设施的运行、检修、试验和验收的记录文件，必要时还应查阅受损设施的设计、制造、

施工安装以及调试等资料；

——调查灾害发生前相关防雷设施的安全性能情况，相关人员掌握的雷电知识等情况。

2

DB61/T478—2009

5.2.3资料确认

调查到的灾害现场资料应进行甄别并经相关人员确认，具有唯一识别性，资料应包括：

——《灾害调查表》（见附录A）；

——现场勘察询问笔录（见附录B）；

——图片、简图等各种相关信息。

6分析鉴定

6.1分析鉴定内容

6.1.1判定灾害是否因雷击造成（或引发），是雷击造成（或引发），确定雷击位置，认定发生雷电

灾害的原因和性质；不是雷击造成（或引发），直接填写雷电灾害鉴定报告书。

6.1.2对现场防雷装置的材型、保护范围、散流系数、器件型号、安装位置、接地电阻等安全保护性

能是否符合相关技术标准进行研究分析。

6.2分析鉴定方法
