GB/T 18368-2001 卧姿人体全身振动舒适性的评价

ics13.160

J04

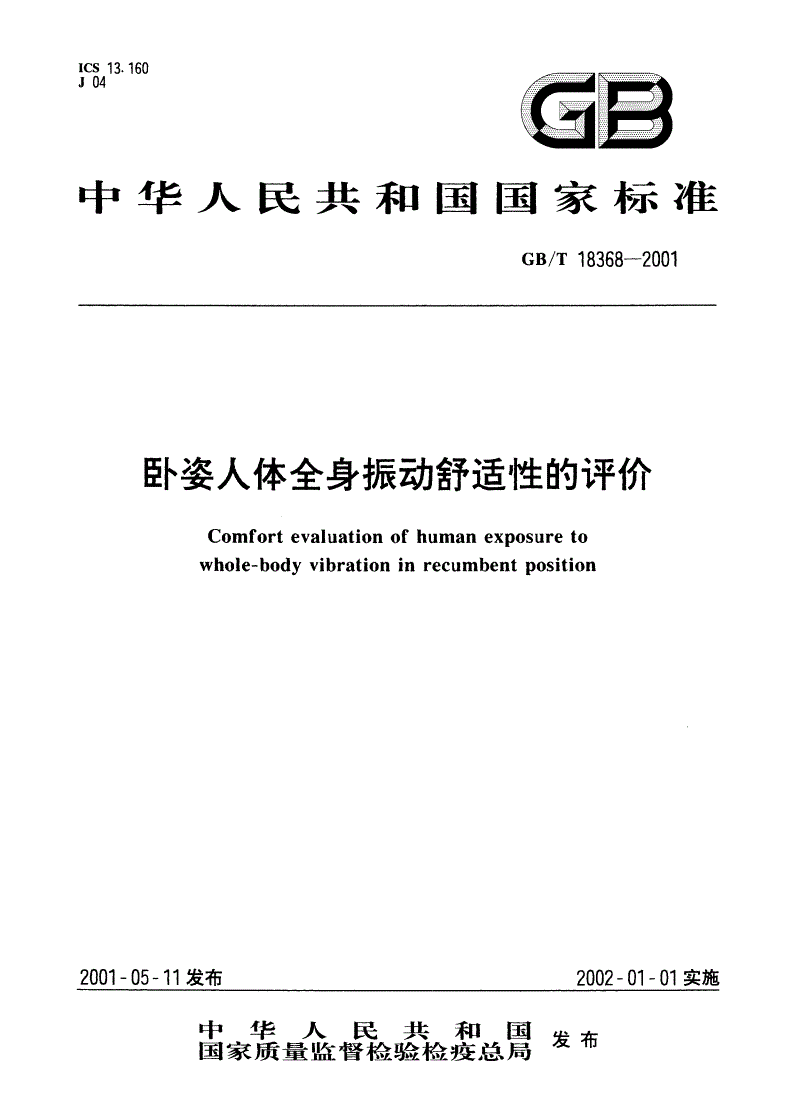

中华人民共和国国家标准

GB/T18368-2001

卧姿人体全身振动舒适性的评价

Comfortevaluationofhumanexposureto

whole-bodyvibrationinrecumbentposition

2001一05一11发布2002一01一01实施

中华人民共和国发布

国家质量监督检验检疫总局

Gs/T18368-2001

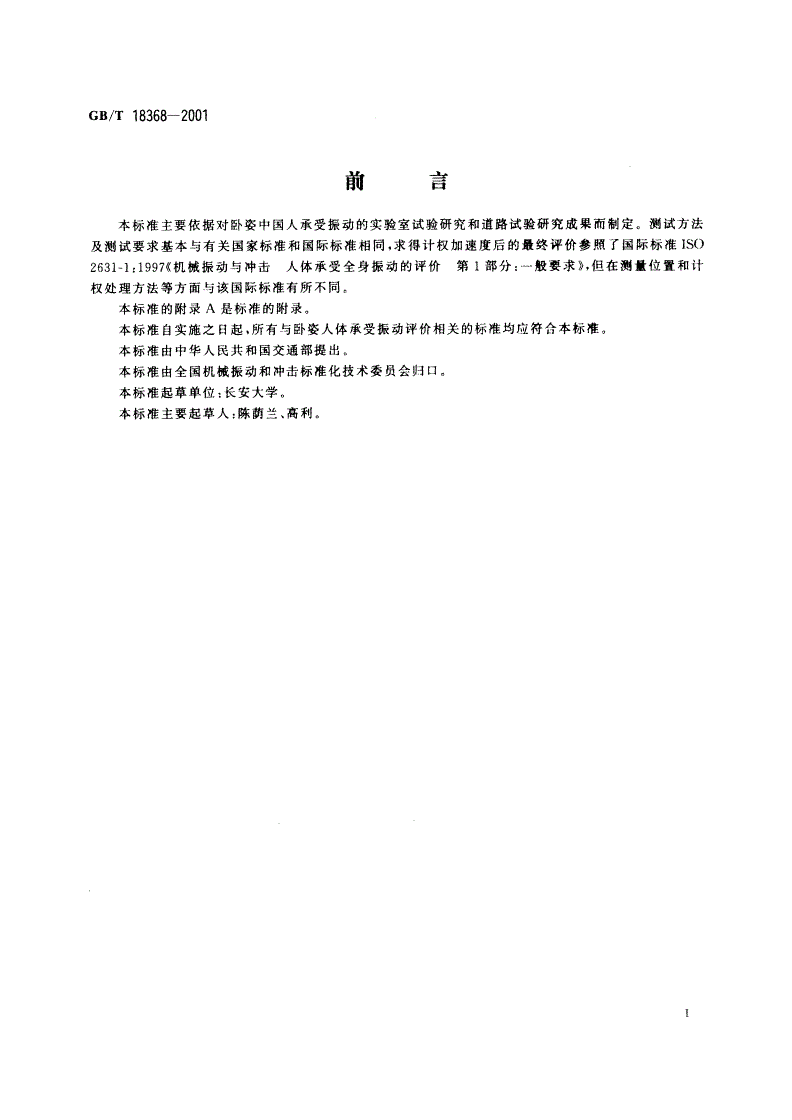

前言

本标准主要依据对卧姿中国人承受振动的实验室试验研究和道路试验研究成果而制定。测试方法

及测试要求基本与有关国家标准和国际标准相同，求得计权加速度后的最终评价参照了国际标准ISO

2631-1:1997《机械振动与冲击人体承受全身振动的评价第I部分:一般要求》，但在测量位置和计

权处理方法等方面与该国际标准有所不同。

本标准的附录A是标准的附录。

本标准自实施之日起，所有与卧姿人体承受振动评价相关的标准均应符合本标准。

本标准由中华人民共和国交通部提出。

本标准由全国机械振动和冲击标准化技术委员会归口。

本标准起草单位:长安大学。

本标准主要起草人:陈荫兰、高利。

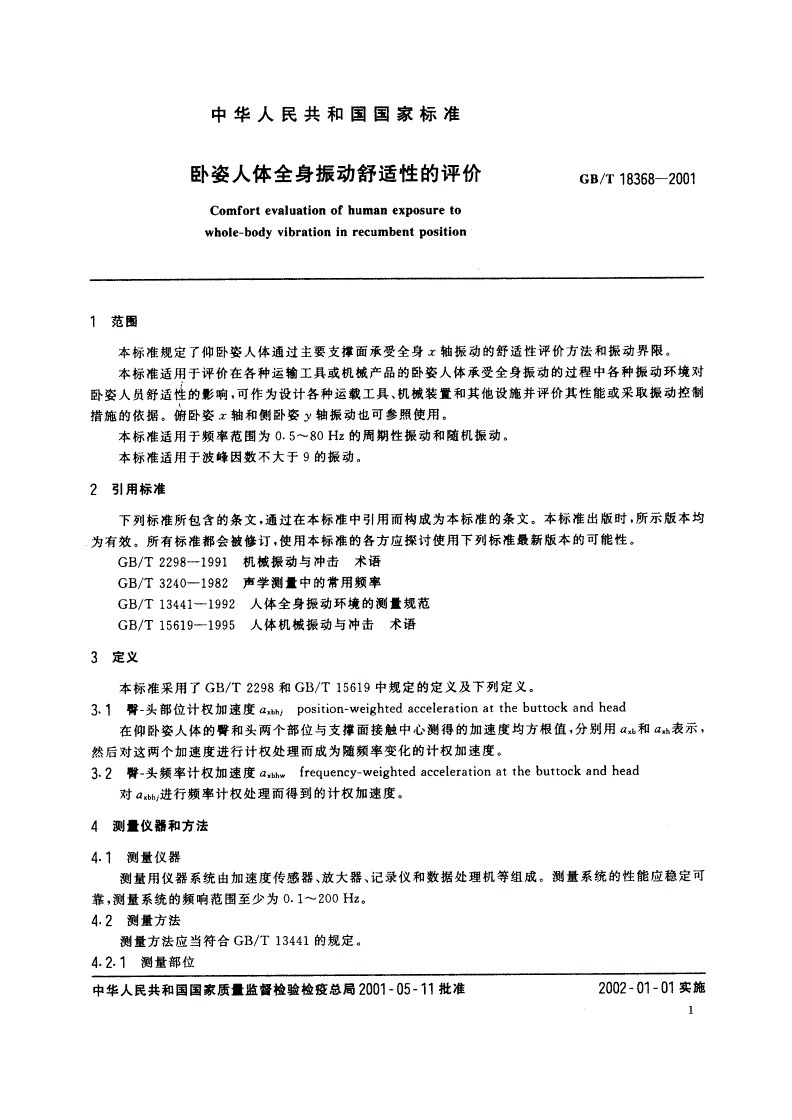

中华人民共和国国家标准

卧姿人体全身振动舒适性的评价GB/T18368-2001

Comfortevaluationofhumanexposureto

whole-bodyvibrationinrecumbentposition

范围

本标准规定了仰卧姿人体通过主要支撑面承受全身z轴振动的舒适性评价方法和振动界限。

本标准适用于评价在各种运输工具或机械产品的卧姿人体承受全身振动的过程中各种振动环境对

卧姿人员舒适性的影响，可作为设计各种运载工具、机械装置和其他设施并评价其性能或采取振动控制

措施的依据。俯卧姿x轴和侧卧姿Y轴振动也可参照使用。

本标准适用于频率范围为0.5^-80Hz的周期性振动和随机振动。

本标准适用于波峰因数不大于9的振动。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T2298-1991机械振动与冲击术语

GB/T3240-1982声学测量中的常用频率

GB/T13441-1992人体全身振动环境的测量规范

GB/T15619-1995人体机械振动与冲击术语

3定义

本标准采用了GB/T2298和GB/T15619中规定的定义及下列定义。

3门臀一头部位计权加速度a,bh;position-weightedaccelerationatthebuttockandhead

在仰卧姿人体的臀和头两个部位与支撑面接触中心测得的加速度均方根值，分别用a、和‘h表示，

然后对这两个加速度进行计权处理而成为随频率变化的计权加速度。

3.2臀一头频率计权加速度axhhwfrequency-weightedaccelerationatthebuttockandhead

对-a,进行频率计权处理而得到的计权加速度。

4测f仪器和方法

4.1测量仪器

测量用仪器系统由加速度传感器、放大器、记录仪和数据处理机等组成。测量系统的性能应稳定可

靠，测量系统的频响范围至少为。1200Hz,

4.2测量方法

测量方法应当符合GB/T13441的规定。

4.2.1测量部位

中华人民共和国国家质f监督检验检疫总局2001一05-11批准2002一01一01实施

t

GB/T18368-2001

实际卧姿人体承受振动中，振动分别通过臀部和头部与支撑面的接触部位传递到人体。臀部测量部

位应设在臀部与支撑面接触区域中心，偏差不大于10cm;头部测量点应设在头部与支撑面接触区域中

心，偏差不大于3cm.

4.2.2传感器安装

传感器垫盘应与人体紧密接触，传感器灵敏轴与人体二轴之间的偏差应符合GB/T13441-1992

中6.2的规定，其值不大于10,;可采用的垫盘结构见附录A(标准的附录)。

4.2.3测量记录时间

样本记录时间不短于3min,

4.2.4测量条件

支撑面上的人体为仰卧姿，应符合GB/T15619-1995中4.16的规定，双手自然地放在臀部两侧，

全身放松并在试验过程中保持姿势不变。

测量条件中应说明有无枕头和其他约束系统。

5卧姿人体全身振动舒适性的评价准则

舒适性评价是根据人体在臀、头等部位输人的振动加速度综合作用的结果而作出的。

51部位计权加速度的计算

一般由加速度自功率谱密度函数Ga(f)计算部位计权加速度。

先按下式计算1/3倍频程加速度均方根值:

a一卜〔)ff(()fddfY〕1···.·...·······……(1)

式中:a;—中心频率为无的第j(j=1,2,""",23)个加速度均方根值，m/s2;

f.,,f,—分别是。5^80Hz频率范围的1/3倍频程中心频率九(见GB/T3240)的上、下限频率，

Hz;

G(f)—加速度自功率谱密度函数，m}/sae

式((1)中的a可以是由支撑面传给仰卧姿人体臀部或头部的加速度a-a.h,G.(f)就是与a.b,a.h的

加速度自功率谱密度函数，对应求出的a，是臀、头部输人的二轴振动1/3倍频程加速度均方根值a.6;,

a.卜，。

然后，按下式计算部位计权加速度:

a.bh，二W.b;·a.6,+W.h·a.h;························……(2)

式中:a.bh—中心频率为兀的第j(j=1,2,""",23)个1/3倍频程臀一头部位计权加速度均方根值，

m/s';

W.bW.h,—分别为臀、头部输人的z轴振动加速度的部位计权系数，无量纲(见表1和图1);

-a,、ah—分别为由臀、头部输人的x轴1/3倍频程振动加速度均方根值，m/szo

5.2频率计权加速度的计算

用式(2)计算出部位计权加速度后，可由下式计算卧姿人体二轴振动的臀头频率计权加速度:

二·。h。一[乞W(abh·。二、bj)Z]告(3)

式中:a.bhw—卧姿人体臀一头x轴
