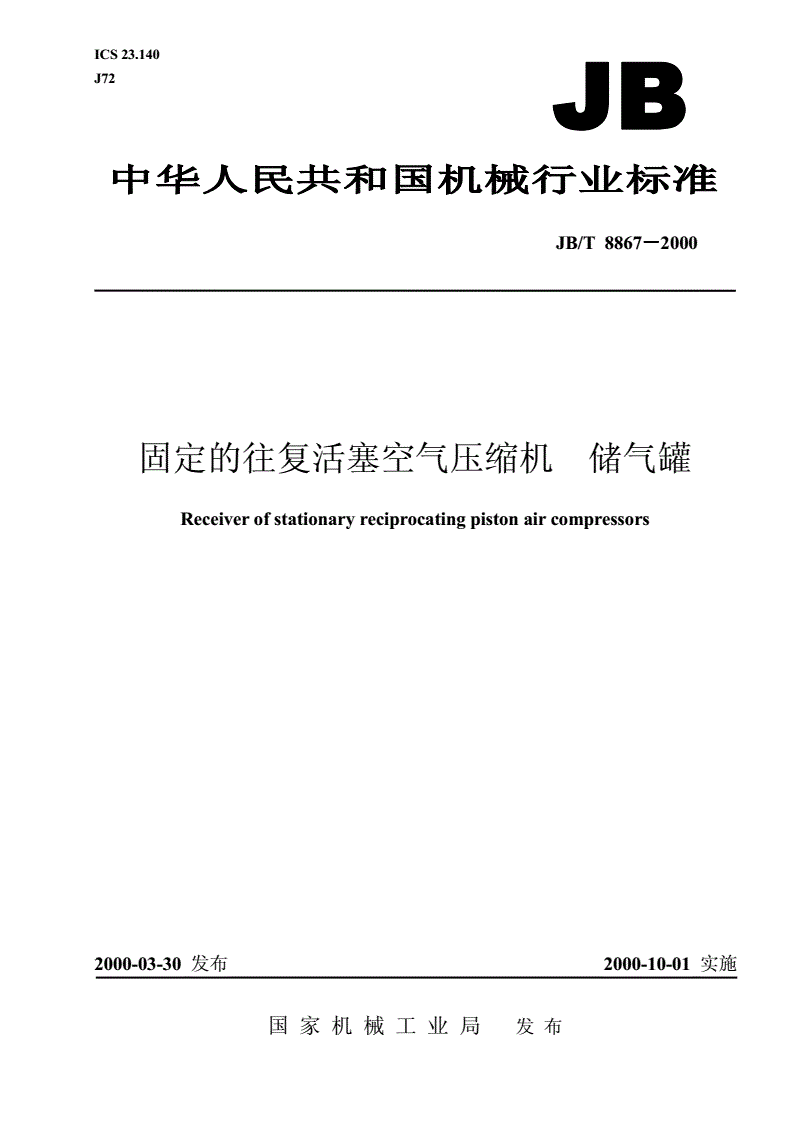

JB/T 8867-2000 固定的往复活塞空气压缩机 储气罐

ICS23.140

J72

JB/T8867000－－－2

固定的往复活塞空气压缩机储气罐

Receiverofstationaryreciprocatingpistonaircompressors

2000-03-30发布2000-10-01实施

国家机械工业局发布

JB/T8867－－－－2000

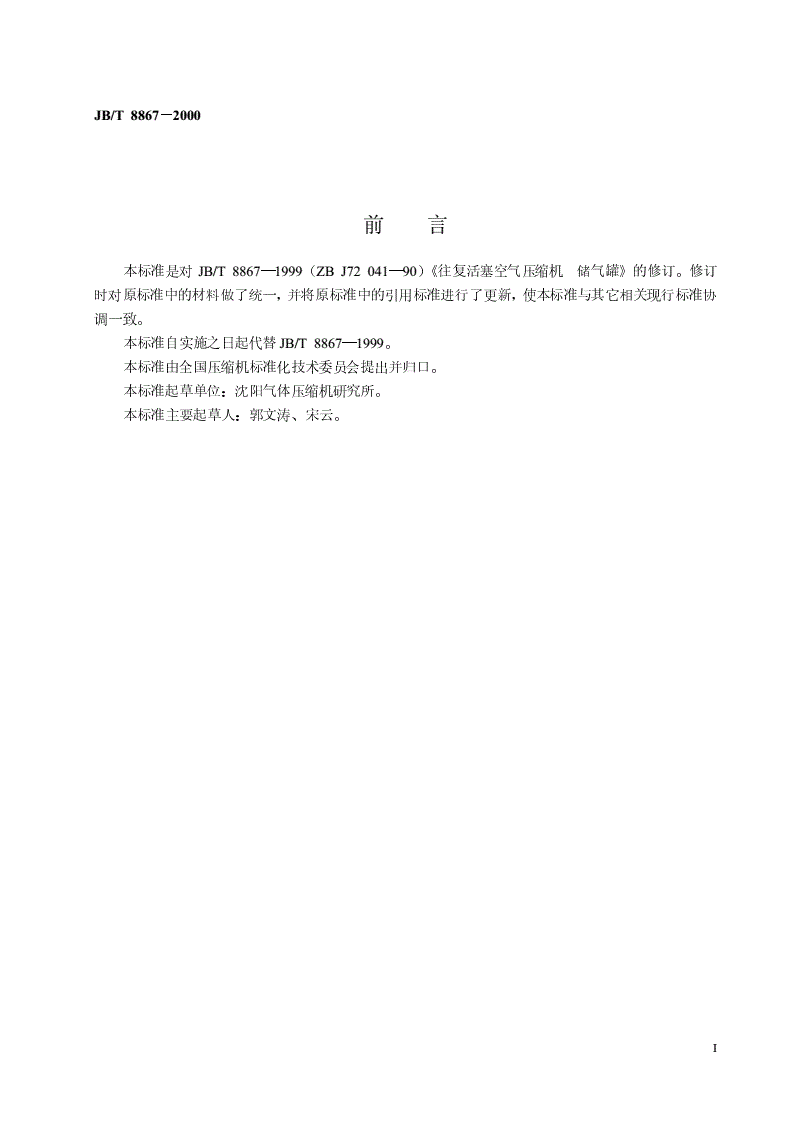

前言

本标准是对JB/T8867—1999（ZBJ72041—90）《往复活塞空气压缩机储气罐》的修订。修订

时对原标准中的材料做了统一，并将原标准中的引用标准进行了更新，使本标准与其它相关现行标准协

调一致。

本标准自实施之日起代替JB/T8867—1999。

本标准由全国压缩机标准化技术委员会提出并归口。

本标准起草单位：沈阳气体压缩机研究所。

本标准主要起草人：郭文涛、宋云。

I

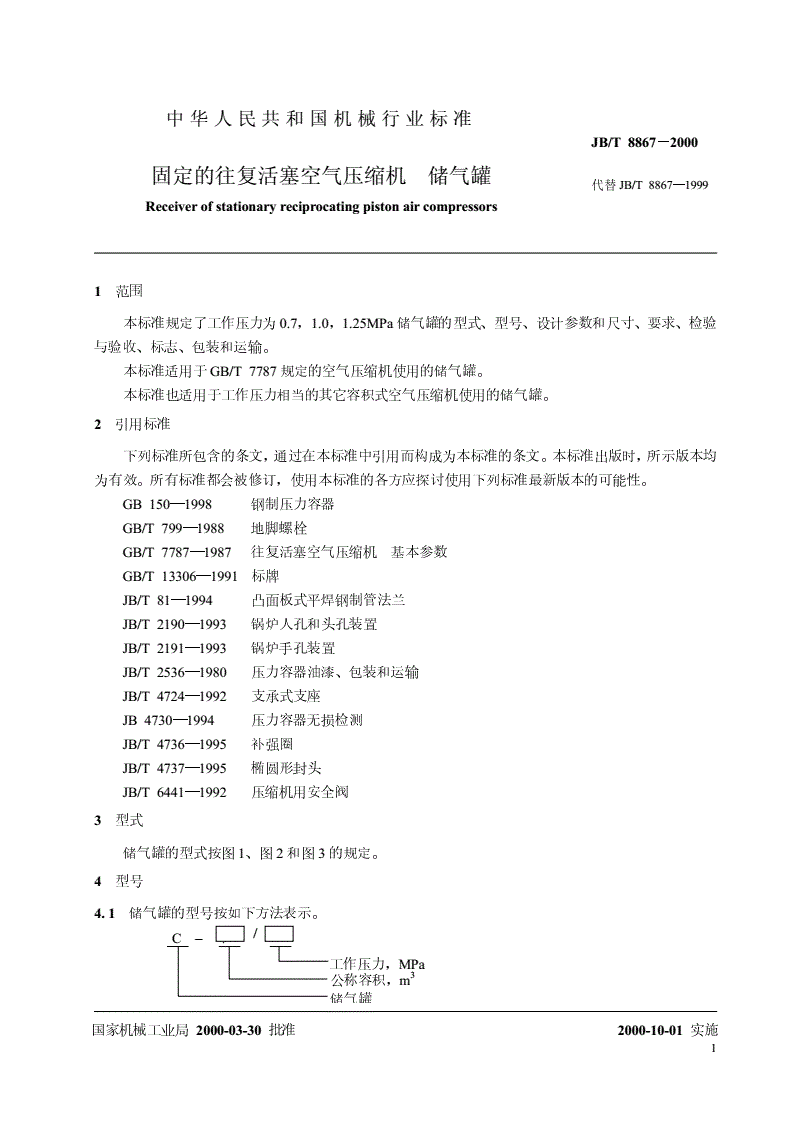

中华人民共和国机械行业标准

JB/T8867－－－－2000

固定的往复活塞空气压缩机储气罐

代替JB/T8867—1999

Receiverofstationaryreciprocatingpistonaircompressors

1范围

本标准规定了工作压力为0.7，1.0，1.25MPa储气罐的型式、型号、设计参数和尺寸、要求、检验

与验收、标志、包装和运输。

本标准适用于GB/T7787规定的空气压缩机使用的储气罐。

本标准也适用于工作压力相当的其它容积式空气压缩机使用的储气罐。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB150—1998钢制压力容器

GB/T799—1988地脚螺栓

GB/T7787—1987往复活塞空气压缩机基本参数

GB/T13306—1991标牌

JB/T81—1994凸面板式平焊钢制管法兰

JB/T2190—1993锅炉人孔和头孔装置

JB/T2191—1993锅炉手孔装置

JB/T2536—1980压力容器油漆、包装和运输

JB/T4724—1992支承式支座

JB4730—1994压力容器无损检测

JB/T4736—1995补强圈

JB/T4737—1995椭圆形封头

JB/T6441—1992压缩机用安全阀

3型式

储气罐的型式按图1、图2和图3的规定。

4型号

4.1储气罐的型号按如下方法表示。

C–//

工作压力，MPa

公称容积，3

m

储气罐

国家机械工业局2000-03-30批准2000-10-01实施

1

JB/T8867－－－－2000

适用公称容积0.3，0.5，1m3

图1

2

JB/T8867－－－－2000

适用公称容积2m3

图2

3

JB/T8867－－－－2000

适用公称容积3，4，6，8，10，12m3

图3

4

JB/T8867－－－－2000

4.2储气罐的型号示例：

工作压力1.25MPa，公称容积2m3的储气罐型号为：C–2/1.25。

5基本参数

储气罐的基本参数按表1规定。

表1基本参数

适用的压缩机

公称容积工作压力筒体内径D筒体高度H参考重量

i公称容积

型号

3流量范围

mMPammkg

m3/min

C–0.3/0.70.7

C–0.3/1.00.31.06001200200<4.0

C–0.3/1.251.25

C–0.5/0.70.7

270

C–0.5/1.00.51.070014003.6~7.1

C–0.5/1.251.25340

C–1/0.70.7

350

C–1/1.01.0
