DB37/T 726-2007 聚苯板薄抹灰外墙外保温系统质量控制技术规范

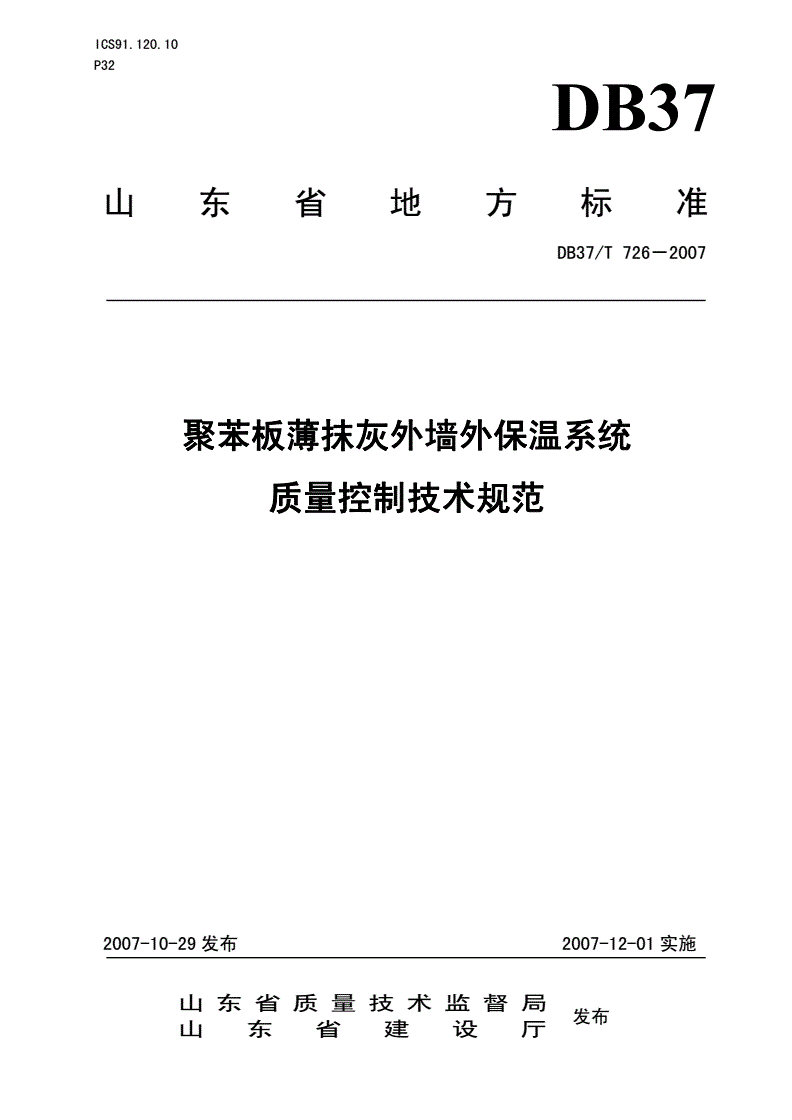

ICS91.120.10

P32

DB37

山东省地方标准

DB37/T726－2007

聚苯板薄抹灰外墙外保温系统

质量控制技术规范

2007-10-29发布2007-12-01实施

山东省质量技术监督局

发布

山东省建设厅

DB37/T726－2007

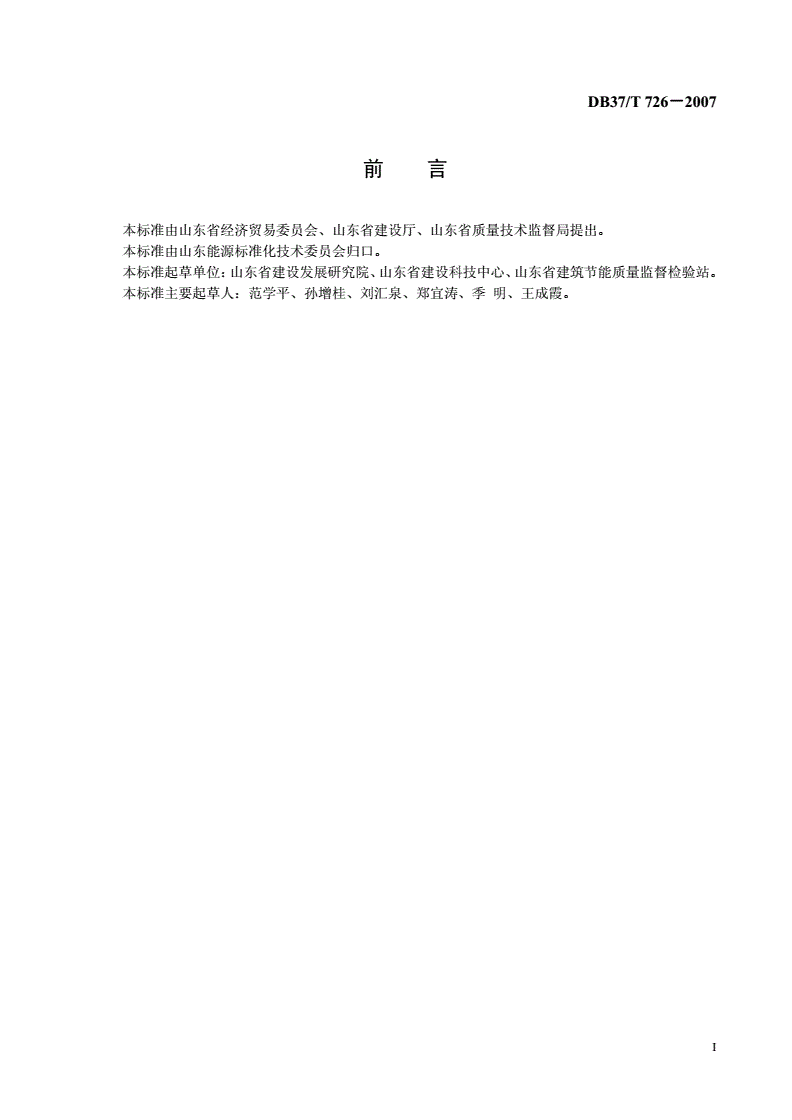

前言

本标准由山东省经济贸易委员会、山东省建设厅、山东省质量技术监督局提出。

本标准由山东能源标准化技术委员会归口。

本标准起草单位：山东省建设发展研究院、山东省建设科技中心、山东省建筑节能质量监督检验站。

本标准主要起草人：范学平、孙增桂、刘汇泉、郑宜涛、季明、王成霞。

I

DB37/T726－2007

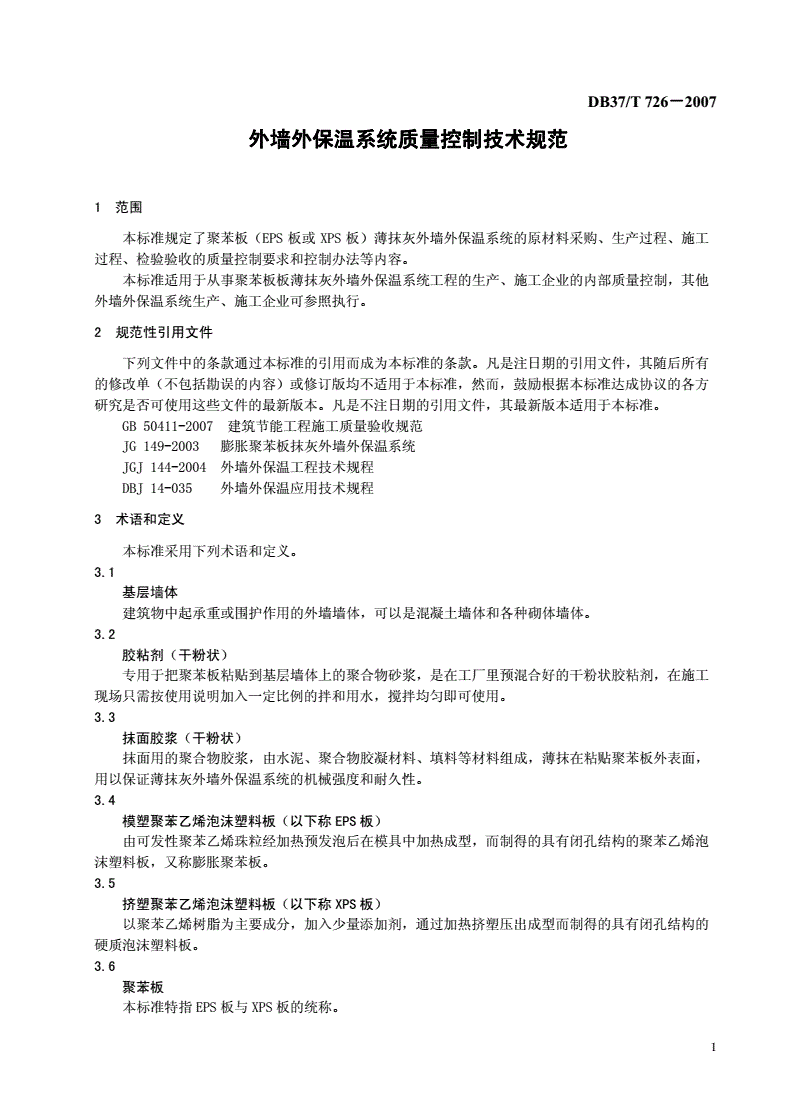

外墙外保温系统质量控制技术规范

1范围

本标准规定了聚苯板（EPS板或XPS板）薄抹灰外墙外保温系统的原材料采购、生产过程、施工

过程、检验验收的质量控制要求和控制办法等内容。

本标准适用于从事聚苯板板薄抹灰外墙外保温系统工程的生产、施工企业的内部质量控制，其他

外墙外保温系统生产、施工企业可参照执行。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方

研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB50411-2007建筑节能工程施工质量验收规范

JG149-2003膨胀聚苯板抹灰外墙外保温系统

JGJ144-2004外墙外保温工程技术规程

DBJ14-035外墙外保温应用技术规程

3术语和定义

本标准采用下列术语和定义。

3.1

基层墙体

建筑物中起承重或围护作用的外墙墙体，可以是混凝土墙体和各种砌体墙体。

3.2

胶粘剂（干粉状）

专用于把聚苯板粘贴到基层墙体上的聚合物砂浆，是在工厂里预混合好的干粉状胶粘剂，在施工

现场只需按使用说明加入一定比例的拌和用水，搅拌均匀即可使用。

3.3

抹面胶浆（干粉状）

抹面用的聚合物胶浆，由水泥、聚合物胶凝材料、填料等材料组成，薄抹在粘贴聚苯板外表面，

用以保证薄抹灰外墙外保温系统的机械强度和耐久性。

3.4

模塑聚苯乙烯泡沫塑料板（以下称EPS板）

由可发性聚苯乙烯珠粒经加热预发泡后在模具中加热成型，而制得的具有闭孔结构的聚苯乙烯泡

沫塑料板，又称膨胀聚苯板。

3.5

挤塑聚苯乙烯泡沫塑料板（以下称XPS板）

以聚苯乙烯树脂为主要成分，加入少量添加剂，通过加热挤塑压出成型而制得的具有闭孔结构的

硬质泡沫塑料板。

3.6

聚苯板

本标准特指EPS板与XPS板的统称。

1

DB37/T726－2007

3.7

耐碱玻璃纤维网格布（以下称玻纤网）

由表面涂覆耐碱防水材料的玻璃纤维网格布制成，压入抹面胶浆中，形成薄抹灰增强防护层，用

以提高防护层的机械强度和抗裂性。

3.8

聚苯板薄抹灰外墙外保温系统

置于建筑物外墙外侧的保温及饰面系统，是由聚苯板、胶粘剂和必要时使用的锚栓、抹面胶浆和

玻纤网及饰面层等组成的系统。

3.9

饰面层

最外面的装饰层。饰面层的作用是保护外保温系统抵抗老化并起装饰作用。包括涂料饰面层和面

砖装饰层。

3.10

锚栓

把聚苯板固定于基层墙体的专用连接件，通常情况下包括塑料钉或具有防腐性能的金属螺钉和带

园盘的塑料膨胀管两部分。

3.11

密封膏

外保温系统中各种接缝和开孔处所用的硅酮型或聚氨酯型建筑防水密封膏。

3.12

背衬（亦称嵌缝衬条）

采用发泡聚乙烯制成的实心弹性园棒，或由其带材卷成的弹性体，作为密封膏的后衬和隔离材。

其直径按缝宽的1.3倍选用。

4基本要求

4.1管理职责要求

4.1.1企业应建立质量管理组织机构，分别设置原材料、生产过程和施工过程的质量控制责任部门，

明确各部门的质量职责、权限和相互关系，并制定符合企业实际、切实可行的质量方针、质量目标和

各项质量管理制度。

4.1.2企业应明确指定领导层中一人为质量总负责人，按照企业最高管理者的授权，负责企业的全面

质量管理工作。

4.1.3企业应分别指定与质量活动有关的管理人员，在质量总负责人的统一领导下，分别负责原材

料、生产过程、施工过程的质量管理工作：

1)原材料质量负责人主要负责采购计划的制定、供方的评价、采购过程控制和采购产品检验、

验证等质量管理工作；

2)生产过程质量负责人主要负责生产和检验设备的维修保养、生产工艺配比、生产过程控制和

产品检验等质量管理工作；

3)施工过程质量负责人主要负责施工设备的维修保养、材料进场检验、施工过程控制和施工质

量检验、验收等质量管理工作。

4.1.4企业应制定明确的质量方针，方针要与企业的宗旨相适应，包括对满足顾客要求和保持持续改

进的承诺，在企业内部得到沟通和理解，并定期评审其适宜性、有效性和充分性。

4.1.5企业应制定明确的质量目标，目标要与企业的方针保持一致，包括满足产品要求所需的内容，

具有可测量、可实现和可操作性，并在企业的各个职能部门和层次上进行分解落实。

4.1.6企业应根据企业实际和发展需要，制定相应的考核办法，质量总负责人和各质量负责人应定期

2

DB37/T726－2007

（每半年至少一次）对所分管的质量工作及质量目标完成情况进行考核，并作好考核记录。

4.2人员要求

4.2.1企业应配备与生产规模相适宜的管理人员和操作人员，并对相关人员进行必要的专业技术培训

和考核，使其具备相应的质量管理知识和岗位技能，满足企业生产施工的需求。

4.2.2企业质量总负责人应具备较高的质量管理经验和专业技术知识，熟悉采购过程、生产过程和施

工过程的质量控制要点，能够组织和领导企业的全面质量管理工作。

4.2.3企业的原材料质量负责人应熟悉聚苯板、胶粉、玻纤网等主要原材料的产品标准和质量要求；

生产过程质量负责人应熟悉胶粘剂、抹面胶浆等产品的生产工艺、质量控制要点和质量要求；施工过

程质量负责人应熟悉外墙外保温系统的施工流程、质量控制要点、工程质量检验和验收要求等专业知

识。

4.2.4企业的生产施工操作人员和检验人员应具备相应的操作技能和上岗证书，熟悉生产、施工和

检验的工艺流程和有关规定，并能熟练操作生产、施工和检验设备。

4.3基础设施要求

4.3.1企业必须具备满足生产、检验所需要的固定工作场所和经营活动办公场所。聚苯板薄抹灰外墙

外保温系统应具有“山东省新型墙材建筑节能应用认定产品证书”。

4.3.2企业必须配备干混砂浆搅拌机等生产设备和上料、计量、包装等配套生产设备，其性能和精度

应满足生产合格胶粘剂和抹面胶浆的要求，并应与生产规模相适宜。应定期对其进行检修、保养，保

证其正常运转。

4.3.3企业应配备必要的施工设备和安全设施，包括聚合物干混砂浆专用搅拌机、垂直运输设备、施

工机具等，满足现场施工和安全的要求。

4.3.4企业应配备电子万能试验机、自动压力试验机、抗折试验机、电子天平、水平仪、靠尺等必要

的检验、试验和计量设备，应与生产施工规模相适宜，其性能、准确度能满足生产施工检验需要和达

到检定规程的要求，并在检定或校准的有效期内使用。

4.4文件记录要求

4.4.1企业应建立文件资料管理制度，对文件的编制、审批、发布、使用、保存、修改（更新）、作

废等方面作出明确规定，并应有专（兼）职人员负责文件资料管理工作。

4.4.2内部文件应经过正式批准后，方可发布实施；外来文件需要审查其适用性，对其适用的条款应

标明，并严格执行。使用部门应及时获得文件的有效版本，文件的修改应符合规定要求。

4.4.3企业应配备有关现行有效的国家、行业和地方标准，并认真贯彻和严格执行。企业制定的产品

标准应严于或达到相应的国家、行业和地方标准的要求，并经当地标准主管部门备案。

4.4.4企业使用的设计文件应正确、完整、统一，签署、更改手续正规完备，使用部门应妥善保存。

4.4.5企业应根据生产、施工工艺要求，制定相应的工艺配比、操作规程和施工方案等技术工艺文件，

工艺文件内容应完整统一，技术要求和操作规程应准确无误，且签署、更改手续正规完备。

4.4.6企业应制定记录管理制度，对记录的标识、贮存、保护、检索、保存期限和处置作出明确的

规定。记录应保持清晰、易于识别和检索。

4.5质量评审要求

4.5.1企业的质量评审分为内部质量评审和外部质量评审两种形式，内部评审由企业负责组织实施，

外部评审由独立的评审机构负责实施，每种评审都应出具评审报告。

4.5.2企业应建立自我完善、持续改进的内部质量评审机制，对评审的准则、范围、频次和方法作出

明确的规定，定期（每年至少一次）对企业的质量控制情况进行全面的内部评审与审核，并保存评审

记录。

4.5.3评审应至少包括以下内容：

1)质量方针、目标的贯彻落实和完成情况；

2)职责权限落实情况；

3

DB37/T726－2007

3)人员和基础设施配备情况；

4)原材料、生产和施工质量控制情况。

5原材料质量控制要求

5.1原材料采购流程

企业的原材料采购应符合以下流程：

信息收集供方评价合格供方

采购计划采购计划原材料原材料原材料

制订审批采购检验入库

5.2原材料采购过程控制要求

5.2.1企业应制定完善的原材料采购质量控制制度，明确原材料供方评价、采购文件审批、采购过程

控制、进货检验或验证准则等内容。

5.2.2企业应配备所需各种原材料的产品标准，采购人员应熟悉采购材料的产品标准和技术要求。

5.2.3企业应制定供方评价准则，从产品质量、生产规模、检验水平、供货能力、价格和售后服务等

方面，对向其提供原材料的供方进行综合评价，择优确定合格供方，建立合格供方名录，并定期进行

复评和更新。

5.2.4企业应根据生产需求，制订合理的采购计划，并与合格供方签订规范性的采购合同。经授权人

批准后，方可实施，如有变化，需重新审批。采购计划、采购合同等采购文件应明确采购产品的名称、

规格、型号、数量、质量要求、供货时间、供货单位（必须是经评价合格的供方）和验收要求等内容，

5.2.5采购人员应严格按照已批准的采购文件进行采购，确保在合格供方处采购。

5.2.6采购产品进厂（场）时，需经授权的检验人员验收合格后，方可入库（场），并做好防潮、雨

淋等防护措施。

5.3主要原材料采购控制要求

5.3.1胶粉

企业应加强胶粉合格供方的评价和选择的控制，合格供方评价时应将供方的胶粉及其聚苯板薄抹

灰外墙外保温系统已通过系统检测为重要依据。胶粉采购时，应明确规格、型号和数量，并查验和保

存该采购批的出厂检验报告，确保采购胶粉的质量。

5.3.2聚苯板

企业采购聚苯板时，除应严格按本标准控制各项技术指标外，还应严格控制其陈化时间，EPS板

在自然条件下应陈化42天以上，在60℃恒温蒸汽下应陈化5天以上；XPS板在自然条件下应陈化28

天以上。XPS板应优先采购去皮的板材，以保证其尺寸稳定性和与胶粘剂的粘结性。

5.3.3玻纤网

企业采购的玻纤网，除应严格按本标准控制各项技术指标外，还应严格控制其耐碱防腐性能。

5.4原材料性能控制要求

5.4.1EPS板

EPS板的性能除应符合《绝热用模塑聚苯乙烯泡沫塑料》GB/T10801.1-2002标准第Ⅱ类要求外，

还应符合表1的要求。

4

DB37/T726－2007

表1EPS板的主要性能要求

试验项目单位指标试验方法

表观密度kg/m318.0-22.0GB/T6343-1995

导热系数W/（m·K）≤0.041GB/T10294-1988

垂直于板面方向的抗拉强度MPa≥0.10JGJ144-2004中附录A第A.7节

尺寸
