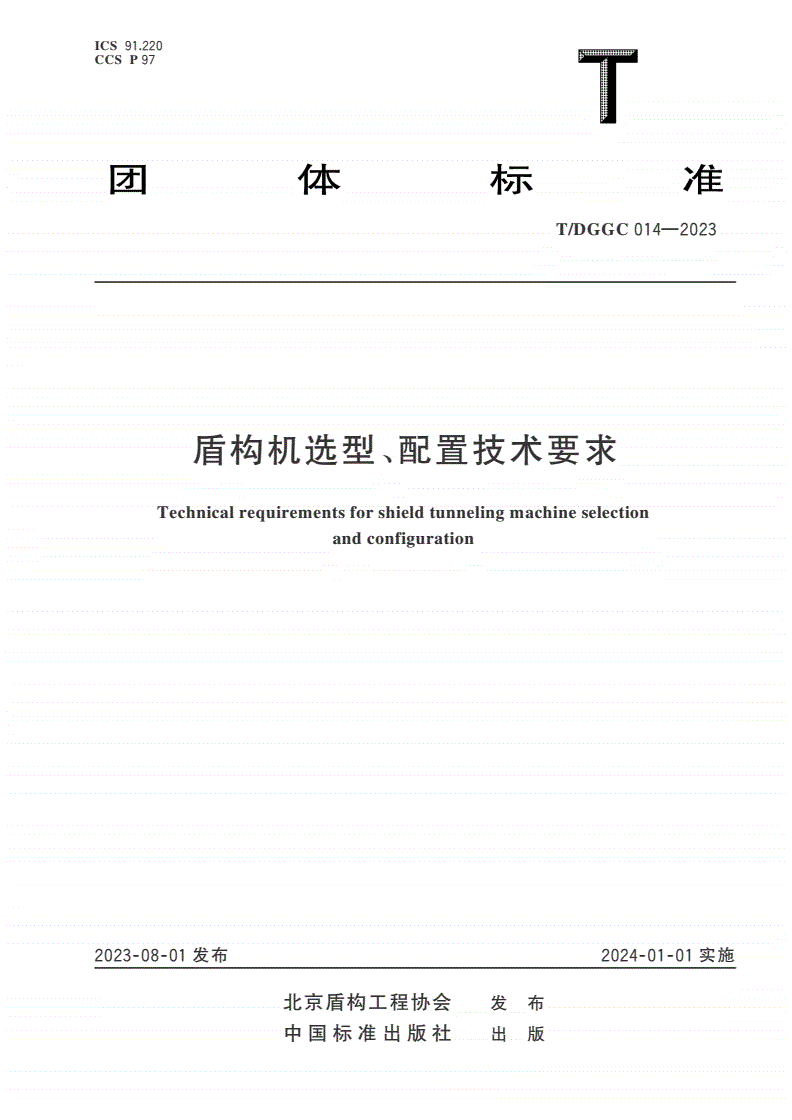

ICS91.220

CCSP97

T/DGGC014—2023

盾构机选型、配置技术要求

Technicalrequirementsforshieldtunnelingmachineselection

andconfiguration

2023⁃08⁃01发布2024⁃01⁃01实施

北京盾构工程协会发布

中国标准出版社出版

T/DGGC014—2023

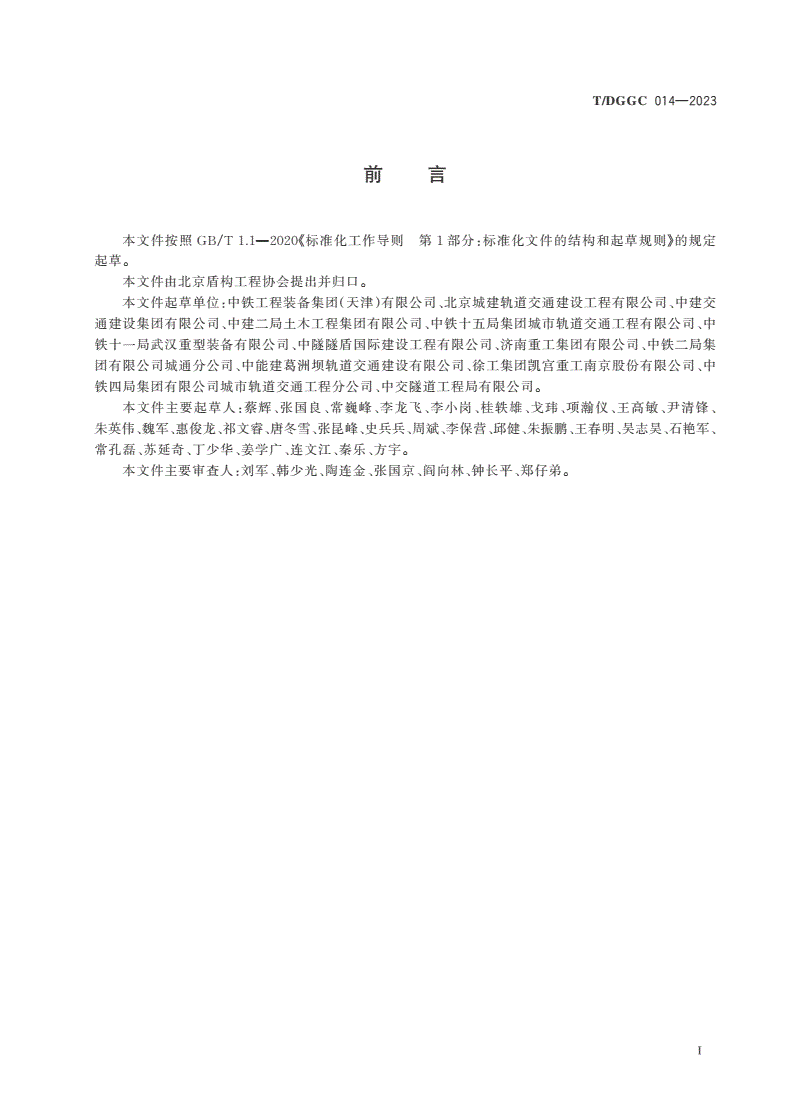

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件由北京盾构工程协会提出并归口。

本文件起草单位：中铁工程装备集团（天津）有限公司、北京城建轨道交通建设工程有限公司、中建交

通建设集团有限公司、中建二局土木工程集团有限公司、中铁十五局集团城市轨道交通工程有限公司、中

铁十一局武汉重型装备有限公司、中隧隧盾国际建设工程有限公司、济南重工集团有限公司、中铁二局集

团有限公司城通分公司、中能建葛洲坝轨道交通建设有限公司、徐工集团凯宫重工南京股份有限公司、中

铁四局集团有限公司城市轨道交通工程分公司、中交隧道工程局有限公司。

本文件主要起草人：蔡辉、张国良、常巍峰、李龙飞、李小岗、桂轶雄、戈玮、项瀚仪、王高敏、尹清锋、

朱英伟、魏军、惠俊龙、祁文睿、唐冬雪、张昆峰、史兵兵、周斌、李保营、邱健、朱振鹏、王春明、吴志昊、石艳军、

常孔磊、苏延奇、丁少华、姜学广、连文江、秦乐、方宇。

本文件主要审查人：刘军、韩少光、陶连金、张国京、阎向林、钟长平、郑仔弟。

Ⅰ

T/DGGC014—2023

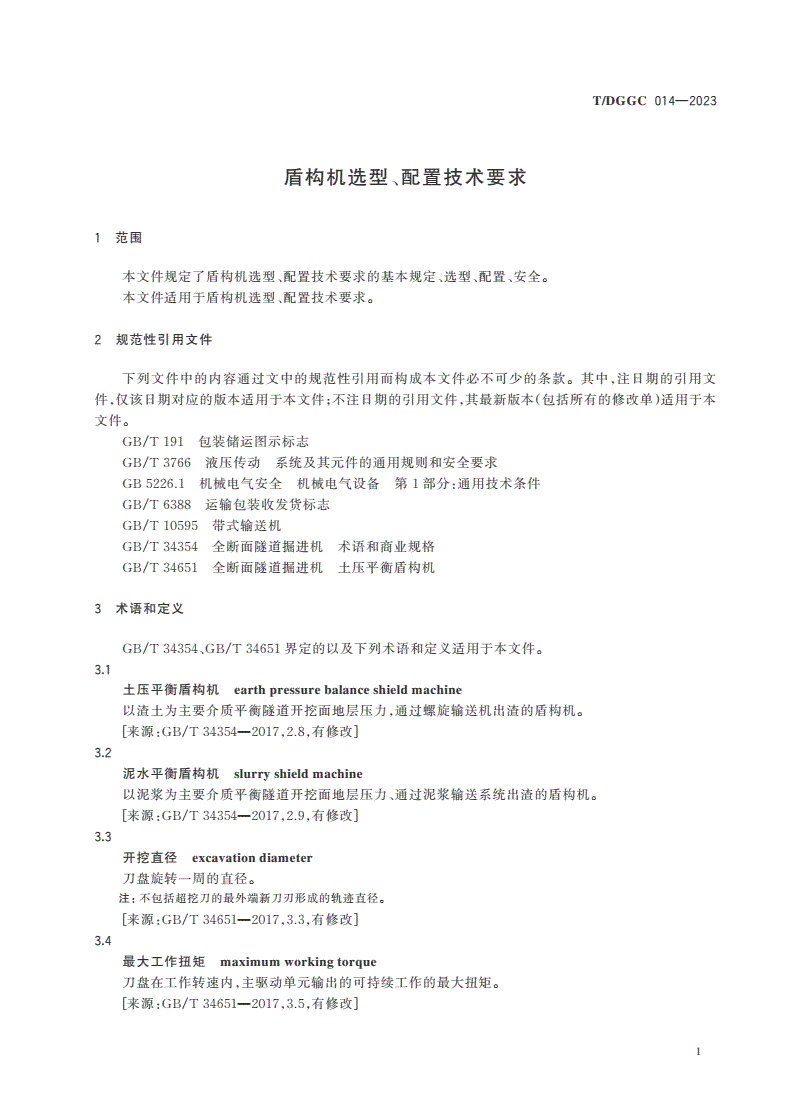

盾构机选型、配置技术要求

1范围

本文件规定了盾构机选型、配置技术要求的基本规定、选型、配置、安全。

本文件适用于盾构机选型、配置技术要求。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文

件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T191包装储运图示标志

GB/T3766液压传动系统及其元件的通用规则和安全要求

GB5226.1机械电气安全机械电气设备第1部分：通用技术条件

GB/T6388运输包装收发货标志

GB/T10595带式输送机

GB/T34354全断面隧道掘进机术语和商业规格

GB/T34651全断面隧道掘进机土压平衡盾构机

3术语和定义

GB/T34354、GB/T34651界定的以及下列术语和定义适用于本文件。

3.1

土压平衡盾构机earthpressurebalanceshieldmachine

以渣土为主要介质平衡隧道开挖面地层压力，通过螺旋输送机出渣的盾构机。

[来源：GB/T34354—2017，2.8，有修改]

3.2

泥水平衡盾构机slurryshieldmachine

以泥浆为主要介质平衡隧道开挖面地层压力、通过泥浆输送系统出渣的盾构机。

[来源：GB/T34354—2017，2.9，有修改]

3.3

开挖直径excavationdiameter

刀盘旋转一周的直径。

注：不包括超挖刀的最外端新刀刃形成的轨迹直径。

[来源：GB/T34651—2017，3.3，有修改]

3.4

最大工作扭矩maximumworkingtorque

刀盘在工作转速内，主驱动单元输出的可持续工作的最大扭矩。

[来源：GB/T34651—2017，3.5，有修改]

1

T/DGGC014—2023

3.5

扭矩系数torquecoefficient

刀盘最大工作扭矩（kN·m）与刀盘开挖直径（m）三次方的比值。

[来源：GB/T34651—2017，3.7]

3.6

前闸门guillotinegate

在土仓和螺旋输送机之间隔断渣土，具有开关功能的装置。

[来源：GB/T34651—2017，3.8，有修改]

3.7

后闸门dischargegate

螺旋输送机出渣门。

[来源：GB/T34651—2017，3.9]

3.8

超挖刀reamercutter;overcutter

伸出刀盘外周对开挖直径外土体超挖的刀具。

[来源：GB/T34651—2017，3.10，有修改]

3.9

粉粒siltparticle

岩土中绝对粒径小于或等于0.075mm的颗粒。

3.10

黏粒clayparticle

岩土中绝对粒径小于或等于0.005mm的颗粒。

4基本规定

4.1盾构机选型、配置应编制完整的技术文件，技术文件主要内容应包含盾构机选型依据、主要系统针

对性设计校核及验算、盾构机各部件系统说明。

4.2盾构机选型、配置应根据工程需求、设备造价及盾构机设备通用性等条件确定。

4.3盾构机选型、配置应满足安全施工要求。

4.4盾构机选型、配置应为绿色环保、智能化制造、再制造提供条件。

5盾构机选型、配置技术要求

5.1盾构机选型

5.1.1根据地质条件进行的盾构机选型应符合下列要求。

a）根据地层渗透系数进行的盾构机选型应符合下列要求：

1）当地层渗透系数小于10－9cm/s时，宜选用土压平衡盾构机；

2）当地层渗透系数在10－9cm/s~10－6cm/s之间时，宜选择土压平衡盾构机或选用泥水平衡

盾构机；

3）当地层渗透系数大于10－6cm/s时，宜选用泥水平衡盾构机。

b）根据颗粒级配进行的盾构机选型应符合下列要求：

1）岩土中粉粒和黏粒总量达到40%及以上时，宜选用土压平衡盾构机；

2

T/DGGC014—2023

2）岩土中粉粒和黏粒总量低于40%时，宜选择泥水平衡盾构机。

5.1.2根据水文条件进行的盾构机选型应符合下列要求：

a）当施工最大水压小于或等于0.3MPa时，宜选用土压平衡盾构机；

b）当施工最大水压大于0.3MPa时，宜采用泥水平衡盾构机。

5.1.3根据周边环境因素进行的盾构机选型应符合下列要求：

穿越地面建（构）筑物、基础型式及周边建筑对沉降风险控制要求高时，宜选用泥水平衡盾构机。

5.1.4根据地质条件、水文条件、周边环境综合考虑因素进行的盾构机选型应符合下列要求：

盾构机选型应从地质条件、水文条件及周边环境因素等多方面因素进行综合考虑，具体影响因素内

容参考表1。

表1盾构机选型影响因素

地质条件

水文条件周边环境盾构机机型选择

渗透系数颗粒级配

沉降要求高宜选用泥水平衡盾构机

水压≤0.3MPa

沉降要求低宜选用土压平衡盾构机

粉粒和黏粒总量≥40%

沉降要求高宜选用泥水平衡盾构机

水压>0.3MPa

沉降要求低宜选用泥水平衡盾构机

<10-9cm/s

沉降要求高宜选用泥水平衡盾构机

水压≤0.3MPa

沉降要求低宜选用泥水平衡盾构机

粉粒和黏粒总量<40%
