T/ICIA 0013-2024 紫外光固化内衬管道修复施工技术标准

ICS91.010.30

CCSP00/09

团体标准

T/ICIA0013—2024

紫外光固化内衬管道修复施工

技术标准

TechnicalstandardforUV-curedliningpipeline

rehabilitationconstruction

2024⁃‑09⁃‑09发布2024⁃‑09⁃‑23实施

内蒙古自治区建筑业协会发布

中国标准出版社出版

内蒙古自治区建筑业协会团体标准

紫外光固化内衬管道修复施工技术标准

TechnicalstandardforUV-curedliningpipeline

rehabilitationconstruction

T/ICIA0013—2024

批准部门：内蒙古自治区建筑业协会

主编单位：包头城建集团股份有限公司

施行日期：2024年09月23日

中国标准出版社

2025北京

内蒙古自治区建筑业协会

团体标准

紫外光固化内衬管道修复施工

技术标准

T/ICIA0013—2024

*

中国标准出版社出版发行

北京市朝阳区和平里西街甲2号（100029）

网址

：

服务

热线：400-168-0010

2026年1月第1版

*

书号：155066·5‑19055

版权专有侵权必究

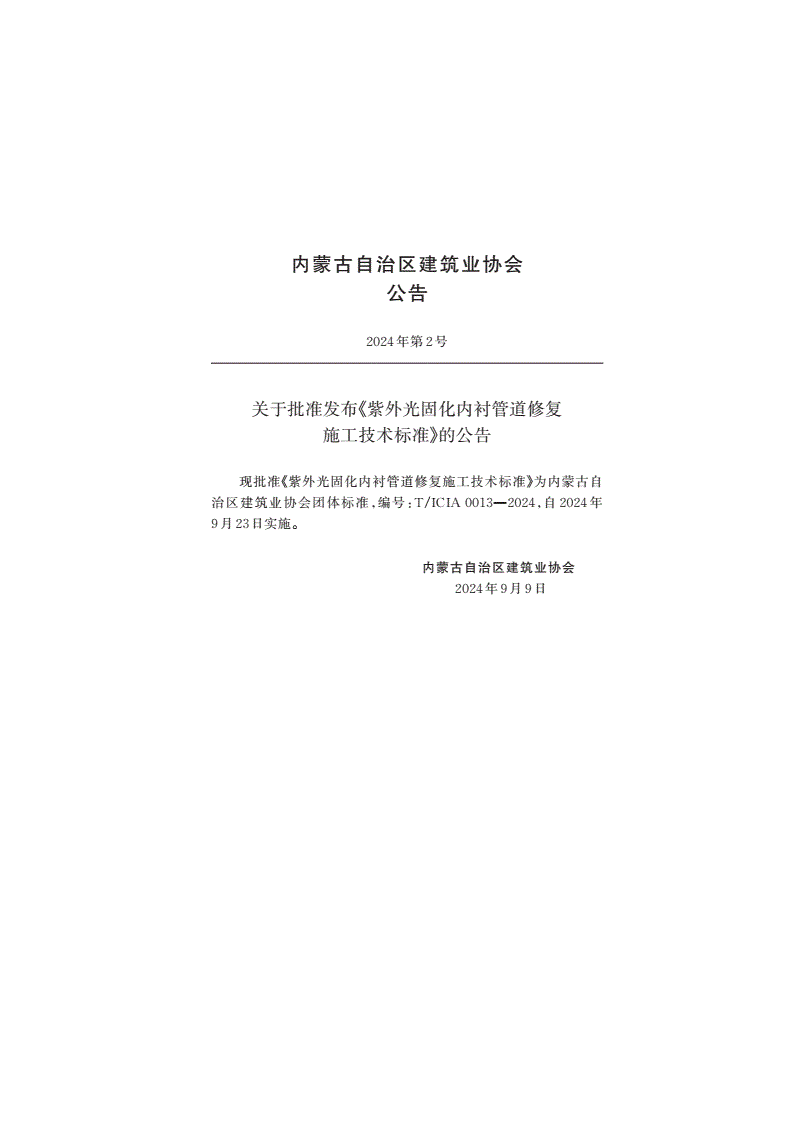

内蒙古自治区建筑业协会

公告

2024年第2号

关于批准发布《紫外光固化内衬管道修复

施工技术标准》的公告

现批准《紫外光固化内衬管道修复施工技术标准》为内蒙古自

治区建筑业协会团体标准，编号：T/ICIA0013—2024，自2024年

9月23日实施。

内蒙古自治区建筑业协会

2024年9月9日

前言

根据内蒙古自治区建筑业协会《关于“内蒙古自治区建筑业协

会第三批团体标准”立项的通知》，标准编制组经广泛调查，认真总

结实践经验，参考有关国家标准和地方标准，并在广泛征求意见的

基础上，制定本标准。

本标准主要技术内容是：1总则；2术语和符号；3基本规定；

4紫外线光固化管道修复前检测及预处理；5紫外光固化内衬管道

修复；6工程质量及竣工验收。

本标准由内蒙古自治区住建筑业协会负责管理，由包头城建

集团股份有限公司负责具体技术内容的解释。执行过程中如有

意见或建议，请寄送包头城建集团股份有限公司（地址：内蒙古自

治区包头市稀土高新区呼得木林大街160号；邮政编码：014030；

邮箱：3581267948@）。

主编单位：包头城建集团股份有限公司

参编单位：中国地质大学（武汉）

内蒙古科技大学

中国地质工程集团有限公司

包头市本级政府投资非经营性项目代建中心

包头市市政事业发展中心

包头市住房和城乡建设综合行政执法支队

包头市住房和城乡建设绿色发展促进中心

包头市市政设计有限责任公司

包头市九原区建设工程技术服务中心

包头市水投工程建设有限公司

主要起草人：杨志强张文凯李志亮李建占高华东

5

··

潘焱邬刚王新亮程海龙苏丽萍

王春龙冯永刚王飞张浈飞贾秉晔

贾文辉宋奇睿卢春华王晨霞韩忠民

韩铁圻金鼎名谢振桦张陟辰徐东升

高箭舟屈浩郝冬马彦龙王天虹

苗正丽刘丽洁王利军施学军杨波

赵潇蒙辛紫阳张庆国张雨温莉

杨晓刚李艳玲吴亚轩李名远王硕

刘天娇

主要审查人：曹芙波翟慧泉孔庆东石东升唐纪钢

王贵宝张宏

6

··

目次

1总则……………1

2术语和符号……………………2

3基本规定………4

4紫外光固化管道修复前检测及预处理………7

4.1电视检测………………7

4.2管道潜望镜检测……………………10

4.3传统方法检查………11

4.4检查井和雨水口检查………………14

4.5原有管道预处理……………………16

5紫外光固化内衬管道修复……20

5.1一般规定……………20

5.2紫外光固化内衬修复设备…………21

5.3紫外光固化内衬修复材料…………22

5.4工艺要求……………25

6工程质量及竣工验收…………29

6.1一般规定……………29

6.2原有管道预处理验收………………32

6.3紫外光固化成型验收标准…………33

6.4检查井修复施工验收标准…………34

6.5管道功能性试验……………………35

6.6工程竣工验收………35

·7·

附录A紫外光固化内衬管道短期抗弯性能测试……………38

A.1一般规定……………38

A.2设备与测试参数……………………38

A.3样品的形状与尺寸…………………38

A.4测试步骤……………39

A.5计算与结果表示……………………40

A.6测试报告……………44

附录B紫外光固化内衬管壁密实性及管道整体严密性

试验方法………………45

B.1紫外光固化内衬管壁密实性试验方法……………45

B.2紫外光固化管道整体严密性试验方法……………46

附录C影像资料版头格式……47

附录D现场记录表……………48

附录E排水管道沉积状况纵断面图…………52

附录F检测成果表……………53

本标准用词说明…………………56

引用标准名录……………………57

附：条文说明………59

·8·

1总则

1.0.1为加强内蒙古自治区城镇排水管道紫外光固化内衬管道修

复管理工作，规范管道非开挖修复技术，保证管道检测及非开挖修

复质量，统一管道非开挖修复标准，制定本标准。

1.0.2本标准适用于对内蒙古自治区现状城镇排水管道及其附属

构筑物进行的紫外光固化内衬管道修复工程，也适用于新建、扩

建、改建的城镇排水管道设施更新工程的施工及验收工作。敷设

于交通繁忙、新建道路、环境敏感等地区的排水管道的修复更新宜

优先选用紫外光固化修复更新技术。

1.0.3紫外光原位固化法可用于DN150~DN1800排水管道的修

复，城镇排水管道非开挖修复采用紫外光固化内衬管道修复时，管

道施工及验收应符合本标准的要求。

1.0.4城镇排水管道紫外光固化内衬管道修复，除应符合本标准

的要求外，尚应符合现行国家有关标准的规定。

1

2术语和符号

2.0.1电视检测closedcircuittelevision（CCTV）inspection

采用闭路电视系统进行管道检测的方法。

注：简称CCTV检测。

2.0.2管道潜望镜检测pipequickview（QV）inspection

采用管道潜望镜在检查井内对管道进行检测的方法。

注：简称QV检测。

2.0.3传统检查方法traditionalmethodinspection

人员在地面巡视检查、进入管内检查、反光镜检查、量泥斗检

查、量泥杆检查、潜水检查等检查方法的统称。

2.0.4非开挖修复更新工程trenchlessrehabilitationandrenewal

采用少开挖或不开挖地表的施工方法。

2.0.5紫外光原位固化法cured-in-placepipemethod（UV）

采用牵拉方式将浸有光引发树脂的软管置入原有管道内，通

过紫外光固化后形成管道内衬的修复方法。

2.0.6半结构修复semi-structuralrehabilitation

新的内衬管依赖于原有管道的结构，在设计寿命之内仅需要

承受外部的静水压力，而外部土压力和动荷载仍由原有管道支撑

的修复方法。

2.0.7结构性修复structuralrehabilitation

新的内衬管具有不依赖于原有管道结构而独立承受外部静水

压力、土压力和动荷载作用的性能的修复方法。

2.0.8结构性缺陷structuraldefect

管道结构本体遭受损伤，影响强度、刚度和使用寿命的缺陷。

2.0.9功能性缺陷functionaldefect

导致管道过水断面发生变化，影响畅通性能的缺陷。

2

2.0.10修复指数rehabilitationindex

依据管道结构性缺陷的类型、严重程度、数量以及影响因素计

算得到的数值。

2.0.11直向摄影forward-viewinspection

电视摄像机取景方向与管道轴向一致，在摄像头随爬行器行

进过程中通过控制器显示和记录管道内影像的拍摄方式。

2.0.12侧向摄影lateralinspection

电视摄像机取景方向偏离管道轴向，通过电视摄像机镜头和

灯光的旋转/仰俯以及变焦，重点显示和记录管道一侧内壁状况的

拍摄方式。

2.0.13检查井manhole

排水管道系统中连接管道以及供维护工人检查、清洗、疏通和

出入管道的附属设施的统称，包括跌水井、冲洗井、溢流井、闸门

井、沉泥井等。

2.0.14管段pipesection

两座相邻检查井之间的管道。

2.0.15软管tube

由一层或多层聚酯纤维毡或同等性能材料缝制而成的外层包

覆非渗透性塑料薄层的柔性管材。

2.0.16内衬liner

通过各种非开挖修复更新方法在原有管道内形成的管道。

2.0.17折叠foldedpipe

将圆形管材通过压制、折叠而成的“C”形或“U”形断面的

管道。

3

3基本规定

3.0.1在内蒙古自治区内从事城镇排水管道检测和评估的单位应

具备建设工程质量检测资质，通过国家相关部门认证，且证书在有

效期内。

3.0.2在内蒙古自治区内从事城镇紫外光固化内衬管道修复单位

应具备市政工程施工资质以及具有省级以上主管部门颁发的排水

管道养护维修特种作业证书或第三方机构颁发的含有CIPP紫外

线光固化整体修复工艺的排水管道养护维修证书，且证书在有效

期内。

3.0.3管道非开挖修复项目负责人应符合《注册建造师执业工程

规模标准（试行）》（建市［2007］171号》规定，且具有市政公用工程

B类安全生产考核合格证书。

3.0.4紫外光固化施工专用设备应根据工程特点合理选用，应有

备用动力和设备，并应有现场总体布置方案。

3.0.5现场踏勘应包括下列内容：

1察看待检测管道区域内的地物、地貌、交通状况等周边环

境条件；

2检查管道口的水位、淤积和检查井内构造等情况；

3核对检查井位置、管道埋深、管径、管材等资料。

3.0.6检测方案应包括下列内容：

1检测的任务、目的、范围和工期；

2待检测管道的概况（包括现场交通条件及对历史资料的

分析）；

3检测方法的选择及实施过程的控制；

4作业质量、健康、安全、交通组织、环保等保证体系与具体

措施；

4

5可能存在的问题和对策；

6工作量估算及工作进度计划；

7人员组织、设备、材料计划；

8拟提交的成果资料。

3.0.7现场检测准备工作应包括下列内容：

1按照当地规定办理占道施工证或其他许可手续，如需封闭

道路，应事先征得交管部门同意；

2检测前，需要根据检测目的、踏勘结果采取降低水位、封堵

疏通、清除障碍等预处理措施，使拟检管道具备检测条件；

3管道结构性状况检测要求管道内水位不大于20%管径且

水深不宜大于300mm，障碍物少，不得影响缺陷观察；

4检查仪器设备功能是否正常。

3.0.8现场检测工作包括下列内容：

1设立围栏和安全标志；

2打开井盖，保证管道通风，在井口或必须下井工作之前，要

使用有毒气体检测仪进行检测，确认井内无有害气体后方可开展

检测工作；

3设备就位，实施管道检测与初步判读，做好现场检测记录；

4检测完成后应及时清理现场、保养设备；

5对于本标准涉及的修复管道、检查井等受限空间作业，应

按照相关的法律、法规、行业标准、技术规范等规定。

3.0.9现场检测时，应避免对原有管道结构造成损伤。

3.0.10排水管道检测时的现场作业应符合现行行业标准《城镇排

水管道维护安全技术规程》CJJ6及《城镇排水管渠与泵站运行、维

护及安全技术规程》CJJ68的有关规定。现场使用的检测设备，其

安全性能应符合现行国家标准《爆炸性环境》GB（/T）3836的有关

规定。现场检测人员的数量不得少于2人。

3.0.11检测设备应做到定期检验和校准，并应经常维护保养。

3.0.12现场检测完毕后，应由相关人员对检测资料进行复核并签

名确认。

5

3.0.13紫外光固化修复更新工程所用的管材、管件、构（配）件等

材料应符合国家现行标准，并应具有质量合格证书、性能检测报告

和使用说明书。

3.0.14利用原有管道结构进行半结构性修复的管道，其设计使用

年限应按原有管道结构的剩余设计使用期限确定，对于混凝土管

道，半结构性修复后的最长设计使用年限不宜超过30年。

3.0.15紫外光固化修复更新工程施工时应符合现行行业标准《城

镇排水管道维护安全规程》CJJ6的有关规定。

3.0.16当施工需进行局部开挖时，开挖前应取得相关部门的

批准。

3.0.17管道修复更新完成后，应对内衬管与检查井的接口处进行

处理并符合国家有关验收标准和规定。

3.0.18紫外光固化修复更新工程所产生污物应及时清理，产生的

噪声及振动应符合国家有关环境保护的规定。

3.0.19紫外光固化修复工程应在参建各方验收合格后投入使用。

6

4紫外光固化管道修复前检测及预处理

4.1电视检测

4.1.1一般规定

1电视检测适用于对管道内部状况进行详细检查，可用于既

有管道日常普查、检修及养护、新建管道验收性检测和施工监

测等。

2电视检测应不带水作业。当现场条件无法满足时，检测前

应对管道实施封堵、导流等降低水位措施，使管道内水深不大于管

道直径的20%且水深不宜大于300mm。

3在进行结构性检测前应对被检测管道做疏通、清洗、预处

理，清洗后的管道内壁应无污物或杂物覆盖。

4有下列情形之一的应中止检测：

1）爬行器在管道内无法行走或推杆在管道内无法推

进时；

2）镜头沾有污物时；

3）镜头浸入水中时；

4）管道内充满雾气，影响图像质量时；

5）其他原因无法正常检测时。

4.1.2电视检测仪器的技术要求

1电视检测仪器的基本性能应符合下列规定：

1）摄像镜头应具有平扫与旋转、仰俯与旋转、变焦功

能，摄像镜头高度应可以自由调整；

2）爬行器应具有前进、后退、空档、变速、防侧翻等

功能；

3）主控制器应具有在监视器上同步显示日期、时间、管

径、在管道内行进距离等信息的功能，并应可以进行

7

数据处理；

4）灯光强度应能调节。

2电视检测仪器的技术指标要求应符合表4.1.2的规定。

表4.1.2电视检测仪器主要技术指标

项目技术指标

图像传感器≥1/3″，彩色

灵敏度（最低感光度）≤0.1lx

视角≥45º，平扫≥180º，旋转≥180º

分辨率≥1920×1080

照明灯光≥1500cd

图像变形≤±5%

爬行器电缆长度为120m时，爬坡能力应大于5°

电缆抗拉力≥2kN

存储录像编码格式：MPEG4、AVI；照片格式：JPEG

3检测仪器结构坚固，密封良好，能在0℃~+50℃的气温

条件下和潮湿的环境中正常工作，宜配有防爆和防水性能。

4检测仪器应具备测距功能，电缆计数器的计量单位不应大

于0.1m，精度误差不大于0.3m或±1%。

5电缆上宜有距离刻度标记，每一管段检测完成后，宜根据

电缆上的标记长度对计数器显示数值进行修正。

4.1.3检测方法

1在每段管道检测前，应按附录C的式样编写并录制版头，

管道检测影像记录应连续、完整，录像资料不能出现画面暂停，间

断记录，画面剪接，录像画面上方应含有“工程名称、检测地点、起

始井及终止井编号、管径、管道材质、检测时间”等内容，影像录制

过程中应保持“工程名称、起始井及终止井编号、检测时间”同步镶

嵌在画面上。

2爬行器的行进方向宜与水流方向一致。

8

3管径不大于200mm时，直向摄影的行进速度不宜超过

0.1m/s；管径大于200mm时，直向摄影的行进速度不宜超过

0.15m/s。

4圆形或矩形排水管道摄像镜头移动轨迹应在管道中轴线

上，蛋形管道摄像镜头移动轨迹应在管道高度2/3的中央位置，偏

离不应大于±10%，当对特殊形状的管道进行检测时，应适当调整

摄像头位置并获得最佳图像。

5将载有镜头的爬行器安放在检测起始位置后，在开始检测

前，应将计数器归零，若检测起点与管道起点位置不一致时，应做

补偿设置。

6在爬行器行进过程中，禁止使用镜头的变焦功能，当使用

变焦功能时，爬行器应保持在静止状态。需要爬行器继续行进时，

应先将镜头的焦距恢复到初始焦距位置。

7直向摄影时，图像横向必须保持正向水平，中途不应改变

拍摄角度和焦距。

8侧向摄影时，爬行器必须停止，同时变动拍摄角度和焦距

以获得最佳图像。

9在检测过程中发现存在缺陷时，应将爬行器在完全能够解

析缺陷的位置至少停止10s，确保所拍摄的缺陷图像的完整性。

10对各种缺陷、特殊结构和检测状况应作详细判读、量测和

记录，并按附录D的格式填写电视检测结果。

11当检测过程在遇到无法通过的缺陷时，应当中止检测，并

在画面上明显位置输入“检测中断”字样或其简写代码“JCZD”并

注明无法完成检测的原因，然后从反方向再行检测。

4.1.4影像判读

1缺陷的类型和等级应在现场初步判读并记录。现场检测

完毕后，应由复核人对录像资料进行复核。

2缺陷的几何尺寸应比照管径或相关物体的尺寸判定。

3无法确定的缺陷类型或等级必须在评估报告中加以说明。

4剪辑图像应采用现场抓取最佳角度和最清晰图片方式，特

9

殊情况下也可采用观看录像抓取图片方式。

5对直向摄影和侧向摄影，每一处结构性缺陷抓取的图片数

量不应少于1张。

6管道缺陷在管段中的纵向位置应采用该缺陷与起算点之

间的距离描述，缺陷在管道环向的位置应采用时钟表示法描述。

4.2管道潜望镜检测

4.2.1一般规定

1管道潜望镜检测宜用于对管道内部状况进行初步判定，可

用于既有管道日常巡查、大范围管网普查及新建管道复核性检查。

2管道潜望镜检测时，管内水深不宜大于管径的1/2，管段

长度不宜大于50m，当无法清晰地记录管段末端状况或管段长度

超过30m时，应对该管段进行双向检测。

3有下列情形之一时应中止检测：

1）管道潜望镜检测仪器的光源不能够保证影像清晰

度时；

2）镜头沾有泥浆、水沫或其他杂物等影响图像质量时；

3）镜头浸入水中，无法看清管道状况时；

4）管道充满雾气影响图像质量时；

5）其他原因无法正常检测时。

4管道潜望镜检测的结果可作为管道初步评估的依据。

4.2.2管道潜望镜检测仪器的技术要求

1管道潜望镜检测仪器应坚固、抗碰撞、防水密封良好，应可

以快速、牢固地安装与拆卸，应能够在0℃~+50℃的气温条件下

和潮湿、恶劣的排水管道环境中正常工作。

2管道潜望镜检测仪器的主要技术指标应符合表4.2.2的

规定。

10

表4.2.2管道潜望镜检测设备主要技术指标

项目技术指标

图像传感器≥1/3″，彩色

灵敏度（最低感光度）0.01lx

视角≥45°

分辨率≥1920×1080

照明灯光聚光≥8500cd；泛光≥1500cd

图像变形≤±5%

变焦范围光学变焦≥30倍，数字变焦≥10倍

存储录像编码格式：MPEG4、AVI；照片格式：JPEG

3录制的影像资料应能够在计算机上进行存储、回放和截图

等操作，影像资料及截图应能清晰准确地反映管道缺陷。

4.2.3检测方法

1应定期对潜望镜测距精度进行校准确认，并保存相关

记录。

2镜头中心应保持在管道竖向中心线的水面以上。

3拍摄管道时，变动焦距不宜过快。拍摄缺陷时，应保持摄

像头静止，调节镜头的焦距，并连续、清晰地拍摄10s以上。

4拍摄检查井内壁时，应保持摄像头无盲点地均匀慢速移

动。拍摄缺陷时，应保持摄像头静止，并连续拍摄10s以上。

5对各种缺陷、特殊结构和检测状况应作详细判读和记录，

并应填写现场记录表。

6现场检测完毕后，应由相关人员对检测资料进行复核并签

名确认。

4.3传统方法检查

4.3.1一般规定

1传统方法检查适用于管道养护时的日常性检查。

11

2人员进入排水管道内部检查前，应进行通风，同时符合下

列各项规定：

1）管径不得小于0.8m；

2）管内流速不得大于0.5m/s；

3）水深不得大于0.5m；

4）充满度不得大于50%。

3当具备直接测量条件时，应根据需要对缺陷进行测量并予

以记录，并保留相关影像资料。

4当采用传统方法检查不能判别或不能准确判别管道各类

缺陷时，应采用仪器设备辅助检查确认。

5检查过河倒虹管前，当需要抽空管道时，应先进行抗浮验算。

6在检查过程中宜采集沉积物的泥样，并判断管道的异常运

行状况。

7检查人员进入管内检查时，必须拴有带距离刻度的安全

绳，地面人员应及时记录缺陷的位置。

4.3.2目视检查

1地面巡视应符合下列规定：

1）地面巡视主要内容应包括：

•管道上方路面沉降、裂缝和积水情况；

•检查井冒溢和雨水口积水情况；

•井盖、盖框完好程度；

•检查井和雨水口周围的异味；

•其他异常情况。

2）地面巡视检查应按本标准附录E的规定填写检查井

检查记录表和雨水口检查记录表。

2人员进入管内检查时，应采用摄像或摄影的记录方式，并

应符合下列规定：

1）应制作检查管段的标示牌，标示牌的尺寸不宜小于

210mm×147mm。标示牌应注明检查地点、起始井

编号、结束井编号、检查日期；

12

2）当发现缺陷时，应在标示牌上注明距离，将标示牌靠

近缺陷拍摄照片，记录人应按本标准附录D的要求

填写现场记录表；

3）照片分辨率不应低于300万像素，录像的分辨率不应

低于30万像素；

4）检测后应整理照片，每一处结构性缺陷应配正向和

侧向照片各不少于1张，并附文字说明。

3进入管道的检查人员应使用隔离式防毒面具，携带防爆照

明灯具和通信设备。在管道检查过程中，管内人员应随时与地面

人员保持通讯联系。

4检查人员自进入检查井开始，在管道内连续工作时间不应

超过1h。当进入管道的人员遇到难以穿越的障碍时，不得强行通

过，应立即停止检测。

5进入管内检查宜2人同时进行，地面辅助、监护人员不应

少于3人。

6当待检管道邻近基坑或水体时，应根据现场情况对管道进

行安全性鉴定后，检查人员方可进入管道。

4.3.3简易工具检查

1应根据检查的目的和管道运行状况选择合适的简易工具。

各种简易工具的适用范围宜符合表4.3.3的要求。

表4.3.3简易工具适用范围

简易工具中小型管道大型以上管道

倒虹管检查井

适用范围（D≤800mm）（D≥800mm）

竹片或钢带适用不适用适用不适用

反光镜适用适用不适用不适用

Z字型量泥斗适用适用适用不适用

直杆型量泥斗不适用不适用不适用适用

通沟球（环）适用不适用适用不适用

激光笔适用适用不适用不适用

13

2当检查小型管道（D≤800mm）阻塞情况或连接状况时，

可采用竹片或钢带由井口送入管道内的方式进行。

3在管内无水或水位很低的情况下，可采用反光镜检查。

4量泥斗可用于检测管口或检查井内的淤泥和积沙厚度。

当采用量泥斗检测时，应符合下列规定：

1）量泥斗用于检查井底或离管口500mm以内的管道

内软性积泥量测；

2）当使用Z字形量泥斗检查管道时，应将全部泥斗伸

入管口取样；

3）量泥斗的取泥斗间隔宜为25mm，量测积泥深度的

误差应小于50mm。

4.4检查井和雨水口检查

4.4.1检查井检查应在管道检测之前进行。

4.4.2检查井检查的基本内容应符合表4.4.2-1的规定，雨水口检

查的基本内容应符合表4.4.2-2的规定。检查井和雨水口检查时

应现场填写记录表格，并应符合本标准附录D的规定。

表4.4.2⁃‑1检查井检查基本项目

外部检查内部检查

井盖埋没链条或锁具

井盖丢失爬梯松动、锈蚀或缺损

井盖破损井壁泥垢

井框破损井壁裂缝

检查

盖框间隙井壁渗漏

项目

盖框高差抹面脱落

盖框突出或凹陷管口孔洞

跳动和声响流槽破损

周边路面破损、沉降井底积泥、杂物

14

表4.4.2⁃‑1（续）

外部检查内部检查

井盖标示错误水流不畅

检查

道路上的井室盖是否为重型井盖浮渣

项目

其他其他

表4.4.2⁃‑2雨水口检查基本项目

外部检查内部检查

雨水箅丢失铰或链条损坏

雨水箅破损裂缝或渗漏

雨水口框破损抹面剥落

盖框间隙
