T/CECS 10300-2023 钢网格结构螺栓球节点用封板、锥头和套筒

ICS9108010

CCSH.405.9

/

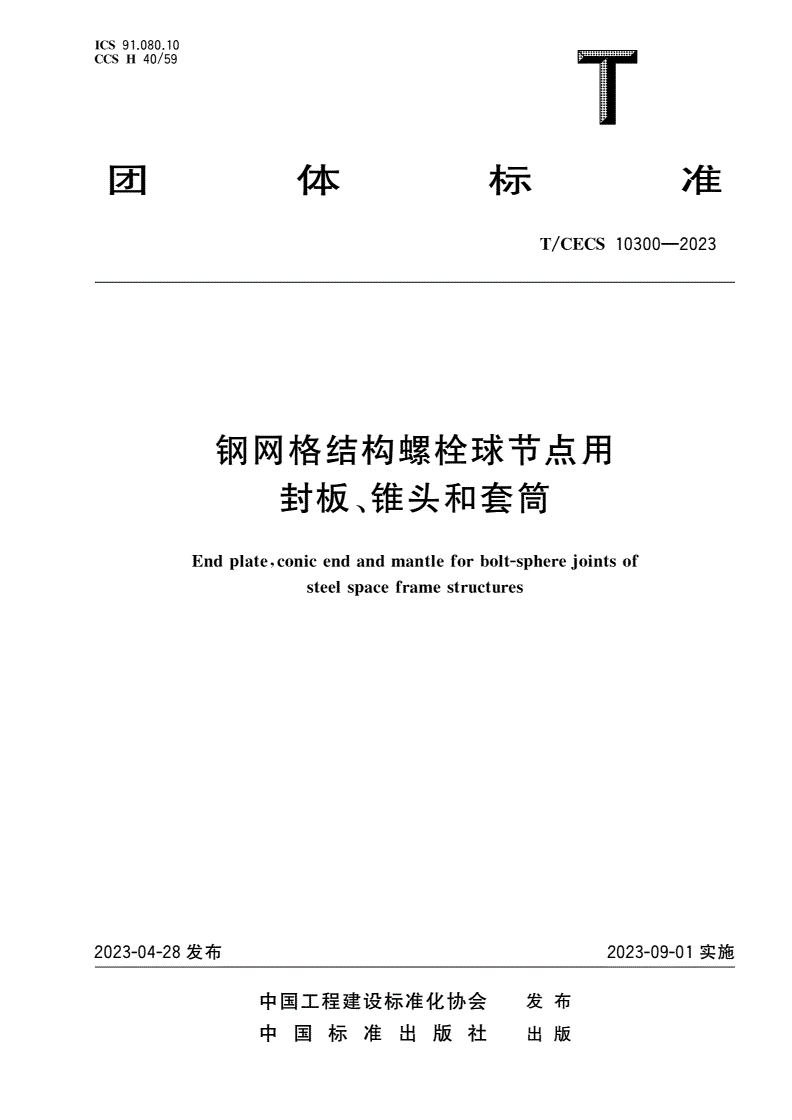

团体标准

T/CECS10300—2023

钢网格结构螺栓球节点用

封板锥头和套筒

、

Endlateconicendandmantleforbolt-shereointsof

p,pj

steelspaceframestructures

2023-04-28发布2023-09-01实施

中国工程建设标准化协会发布

中国标准出版社出版

T/CECS10300—2023

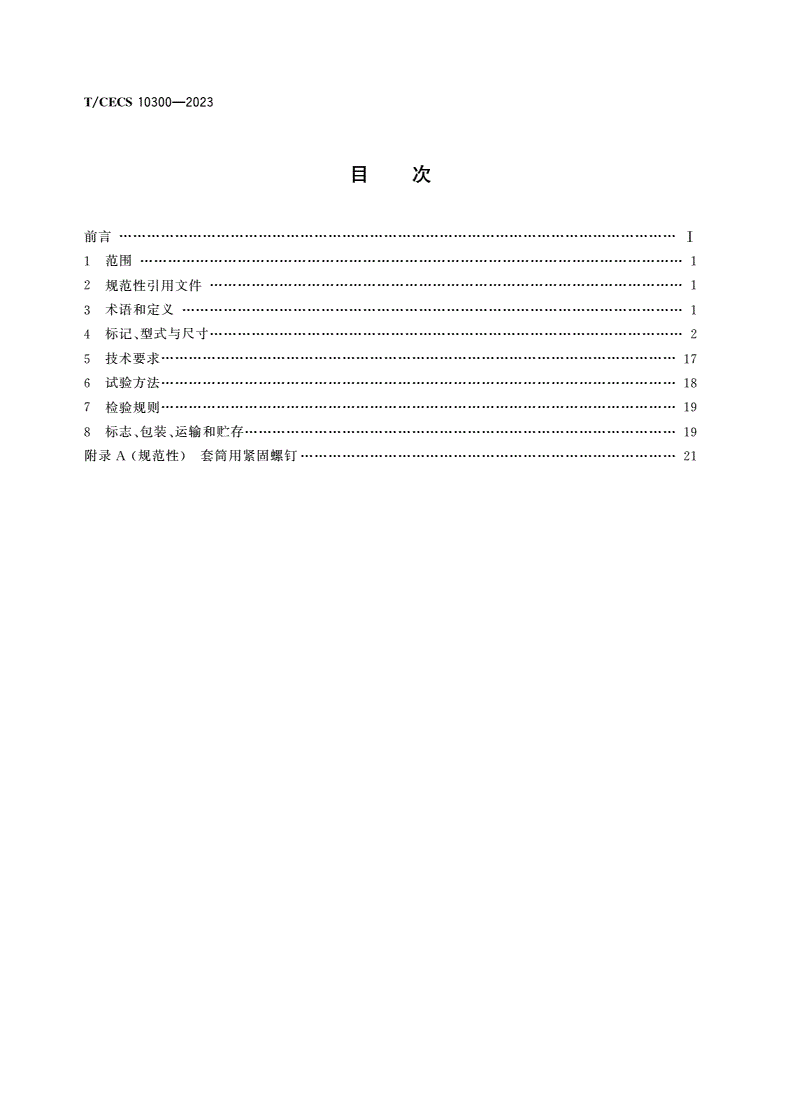

目次

前言

…………………………Ⅰ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

标记型式与尺寸

4、…………………………2

技术要求

5…………………17

试验方法

6…………………18

检验规则

7…………………19

标志包装运输和贮存

8、、…………………19

附录规范性套筒用紧固螺钉

A()………………………21

T/CECS10300—2023

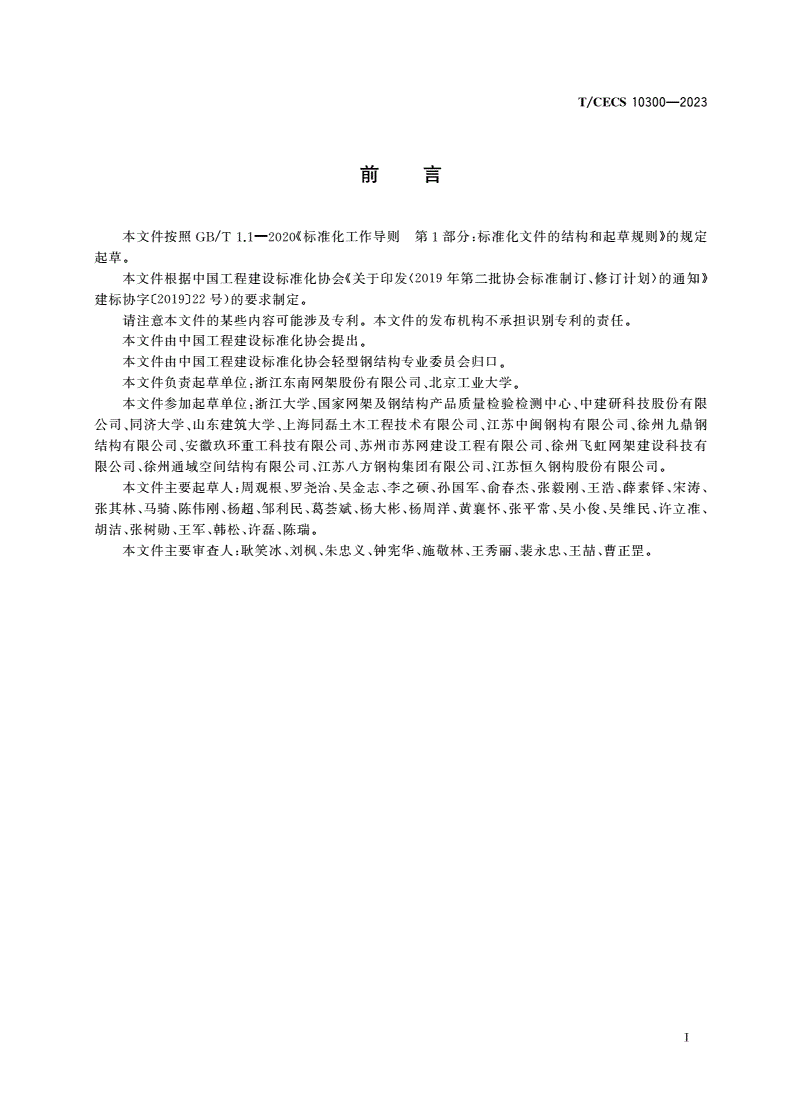

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

本文件根据中国工程建设标准化协会关于印发年第二批协会标准制订修订计划的通知

《<2019、>》

建标协字号的要求制定

〔2019〕22)。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由中国工程建设标准化协会提出

。

本文件由中国工程建设标准化协会轻型钢结构专业委员会归口

。

本文件负责起草单位浙江东南网架股份有限公司北京工业大学

:、。

本文件参加起草单位浙江大学国家网架及钢结构产品质量检验检测中心中建研科技股份有限

:、、

公司同济大学山东建筑大学上海同磊土木工程技术有限公司江苏中闽钢构有限公司徐州九鼎钢

、、、、、

结构有限公司安徽玖环重工科技有限公司苏州市苏网建设工程有限公司徐州飞虹网架建设科技有

、、、

限公司徐州通域空间结构有限公司江苏八方钢构集团有限公司江苏恒久钢构股份有限公司

、、、。

本文件主要起草人周观根罗尧治吴金志李之硕孙国军俞春杰张毅刚王浩薛素铎宋涛

:、、、、、、、、、、

张其林马骑陈伟刚杨超邹利民葛荟斌杨大彬杨周洋黄襄怀张平常吴小俊吴维民许立准

、、、、、、、、、、、、、

胡洁张树勋王军韩松许磊陈瑞

、、、、、。

本文件主要审查人耿笑冰刘枫朱忠义钟宪华施敬林王秀丽裴永忠王喆曹正罡

:、、、、、、、、。

Ⅰ

T/CECS10300—2023

钢网格结构螺栓球节点用

封板锥头和套筒

、

1范围

本文件规定了钢网格结构螺栓球节点用封板锥头和套筒的标记型式与尺寸技术要求描述了相

、、,,

应的试验方法规定了检测规则标志包装运输和贮存等方面的技术内容

,、、、。

本文件适用于平板型曲面型钢网格结构螺栓球节点用封板锥头和套筒的设计生产和检验

、、、。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,。,()

本文件

。

普通螺纹基本尺寸

GB/T196

普通螺纹公差

GB/T197

优质碳素结构钢

GB/T699

碳素结构钢

GB/T700

低合金高强度结构钢

GB/T1591

合金结构钢

GB/T3077

锻件功能分类

GB/T12363

钢网架螺栓球节点用高强度螺栓

GB/T16939

空间网格结构技术规程

JGJ7

3术语和定义

下列术语和定义适用于本文件

。

31

.

封板endplate

钢管端部的平板型连接件

。

注通常适用于直径D小于的钢管

:。

75.5mm

32

.

锥头conicend

钢管端部的锥型连接件

。

注通常适用于直径D不小于的钢管

:75.5mm。

33

.

套筒mantle

承受压力和拧进高强度螺栓的零件

。

1

T/CECS10300—2023

4标记型式与尺寸

、

41标记

.

411封板应按产品代号钢管直径钢管壁厚高强度螺栓规格钢材牌号本文件编号的顺序进行

..、、、、、

标记

。

本文件中高强度螺栓规格应符合的规定

GB/T16939。

FBXX-XX-XX-XX-T/CECS10300—2023

本文件编号

钢材牌号

高强度螺栓规格

钢管壁厚

(mm)

钢管直径

(mm)

封板产品代号

示例

:

钢管材质为直径壁厚高强度螺栓规格的封板标记为

Q235B,60mm、3.5mm,M20,:

FB60-3.5-M20-Q235B-T/CECS10300—2023

412锥头应按产品代号钢管直径钢管壁厚高强度螺栓规格钢材牌号本文件编号的顺序进行

..、、、、、

标记

。

ZTXX-XX-XX-XX-T/CECS10300—2023

本文件编号

钢材牌号

高强度螺栓规格

钢管壁厚

(mm)

钢管直径

(mm)

锥头产品代号

示例

:

钢管材质为直径壁厚高强度螺栓规格的锥头标记为

Q235B,89mm、4mm,M24,:

ZT89-4-M24-Q235B-T/CECS10300—2023

413套筒应按产品代号高强度螺栓公称直径钢材牌号本文件编号的顺序进行标记

..、、、。

TT-XX-XX-T/CECS10300—2023

本文件编号

钢材牌号

高强度螺栓公称直径

(mm)

套筒产品代号

示例

:

套筒材质为号钢高强度螺栓公称直径的套筒标记为

45,30mm,:

TT30-45-T/CECS10300—2023

42型式与尺寸

.

421封板型式与尺寸

..

封板型式示意见图封板尺寸应符合表的规定

1。1。

2

T/CECS10300—2023

标引符号说明

:

D外轮廓直径

———;

d中心孔径

0———;

d伸入钢管部分外径

1———;

d组装定位台阶直径

2———;

H封板厚度

———;

H组装后封板外露厚度

1———;

c中心孔边缘倒角尺寸

———;

α坡口角度单位为度

———,(°)。

注图中未标注尺寸单位均为毫米

:。

图1封板型式示意图

3

T/CECS10300—2023

表1封板尺寸

单位为毫米

尺寸代号

封板规格dddDHHc

0121

尺寸偏差尺寸偏差尺寸尺寸尺寸偏差尺寸偏差尺寸

FB48-3.5-M16-Q235B

1741.042.04810160.8

FB48-3.5-M16-Q355B

FB48-3.5-M20-Q235B

-0.18

2141.0-0.4342.04812181.0

FB48-3.5-M20-Q355B

FB48-3.5-M24-Q235B

2541.042.04814201.0

FB48-3.5-M24-Q355B

+0.500+0.50

0-0.50-0.20

FB60-3.5-M20-Q235B

2153.054.06012181.0

FB60-3.5-M20-Q355B

FB60-3.5-M24-Q235B

-0.19

2553.0-0.4954.06014201.0

FB60-3.5-M24-Q355B

FB60-3.5-M27-Q235B

2853.054.06014201.5

FB60-3.5-M27-Q355B

注表格所列封板尺寸同样适用于钢材质量等级为级

:C、D。

422锥头型式与尺寸

..

锥头型式示意见图锥头尺寸应符合表表的规定

2,2、3。

4

T/CECS10300—2023

标引符号说明

:

D外轮廓直径

———;

d中心孔径

0———;

d伸入钢管部分外径

1———;

d组装定位台阶直径

2———;

d伸入钢管部分内径

3———;

d小端内径

4———;

d小端外径

5———;

L锥头长度

———;

L组装后锥头外露长度

1———;

L斜段水平长度

2———;

L内壁平直段长度

3———;

H底板厚度

———;

c中心孔边缘倒角尺寸

———;

α坡口角度单位为度

———,(°);

R内倒角半径取

———,5mm。

注图中未标注尺寸单位均为毫米

:。

图2锥头型式示意图

5

T/CECS10300—2023

表2ZTXX-XX-XX-Q235B-T/CECS10300—2023型锥头尺寸

单位为毫米

尺寸代号

锥头规格HDddddddLLLLc

012345123

尺寸偏差尺寸尺寸偏差尺寸偏差尺寸尺寸尺寸尺寸尺寸尺寸偏差尺寸尺寸尺寸

ZT75.5-3.75-

1875.52167.569.059.5455446403292.0

M20-Q235B

ZT75.5-3.75-

2075.52567.569.059.5455446403292.0

M24-Q235B

ZT75.5-3.75-

2075.52867.569.059.5455446403292.5

M27-Q235B

ZT76-4-M20-Q235B1876.02167.569.059.5455446403292.0

0

ZT76-4-M24-Q235B2076.02567.569.059.545544640-0.253292.0

ZT76-4-M27-Q235B2076.02867.569.059.5455446403292.5

ZT89-4-M20-Q235B1889.02180.081.572.05060514537102.0

ZT89-4-M24-Q235B2089.02580.081.572.05060514537102.0

ZT89-4-M27-Q235B2089.02880.081.572.05060514537102.5

ZT89-4-M30-Q235B2089.03180.081.572.05060514537102.5

ZT108-4-M24-Q235B20108.02599.0100.591.06070655951102.0

ZT108-4-M27-Q235B20108.02899.0100.591.06070655951102.5

+0.50+0.500

ZT108-4-M30-Q235B20-0.20108.031099.0-0.50100.591.06070655951102.5

ZT108-4-M36-Q235B30108.03799.0100.591.06070655951103.0

ZT114-4-M24-Q235B20114.025105.0106.597.06076706456102.0

ZT114-4-M27-Q235B20114.028105.0106.597.06076706456102.5

ZT114-4-M30-Q235B20114.031105.0106.597.06076706456102.5

ZT114-4-M36-Q235B30114.037105.0106.597.06076706456103.0

0

-0.30

ZT127-4-M24-Q235B20127.025118.5120.0106.55070767062112.0

ZT127-4-M27-Q235B20127.028118.5120.0106.55070767062112.5

ZT127-4-M30-Q235B20127.031118.5120.0106.55070767062112.5

ZT127-4-M36-Q235B30127.037118.5120.0106.56070767062113.0

ZT127-6-M36-Q235B30127.037114.0116.0102.07688767061113.0

ZT127-6-M39-Q235B30127.040114.0116.0102.07688767061113.0

ZT127-6-M42-Q235B33127.043114.0116.0102.07688767061113.0

ZT127-6-M45-Q235B36127.046114.0116.0102.07688767061113.5

6

T/CECS10300—2023

表2ZTXX-XX-XX-Q235B-T/CECS10300—2023型锥头尺寸续

()

单位为毫米

尺寸代号

锥头规格HDddddddLLLLc

012345123

尺寸偏差尺寸尺寸偏差尺寸偏差尺寸尺寸尺寸尺寸尺寸尺寸偏差尺寸尺寸尺寸

ZT133-4-M24-Q235B20133.025124.5126.0112.56076787264112.0

ZT133-4-M27-Q235B20133.028124.5126.0112.56076787264112.5

ZT133-4-M30-Q235B20133.031124.5126.0112.56076787264112.5

ZT133-4-M36-Q235B30133.037124.5126.0112.56076787264113.0

ZT133-6-M39-Q235B30133.040120.0122.0108.08094787263113.0

ZT133-6-M42-Q235B33133.043120.0122.0108.08094787263113.0

ZT133-6-M45-Q235B36133.046120.0122.0108.08094787263113.5

ZT133-6-M48-Q235B38133.049120.0122.0108.08094787263114.0

0

-0.30

ZT140-4-M27-Q235B20140.028131.0133.0119.070888175
