T/CSPSTC 44-2019 城市轨道交通运营保护区安全管理技术规范

ICS93100

P51.

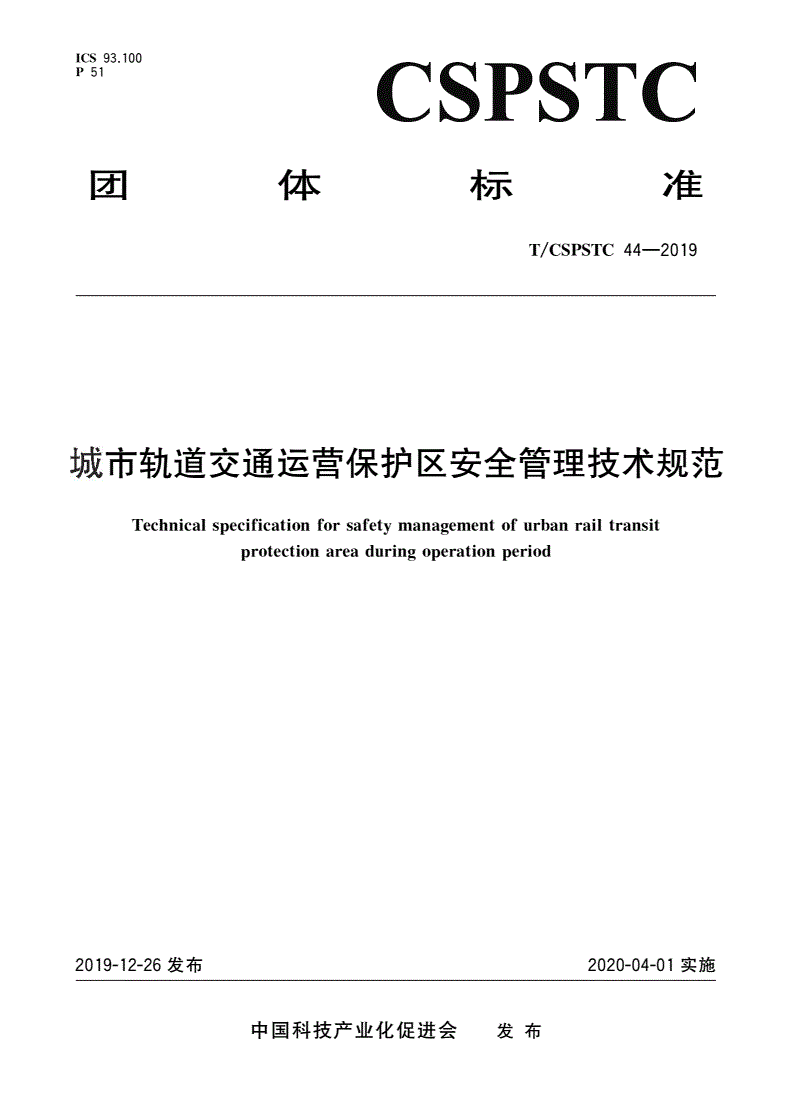

团体标准

T/CSPSTC44—2019

城市轨道交通运营保护区安全管理技术规范

Technicalspecificationforsafetymanagementofurbanrailtransit

protectionareaduringoperationperiod

2019-12-26发布2020-04-01实施

中国科技产业化促进会发布

T/CSPSTC44—2019

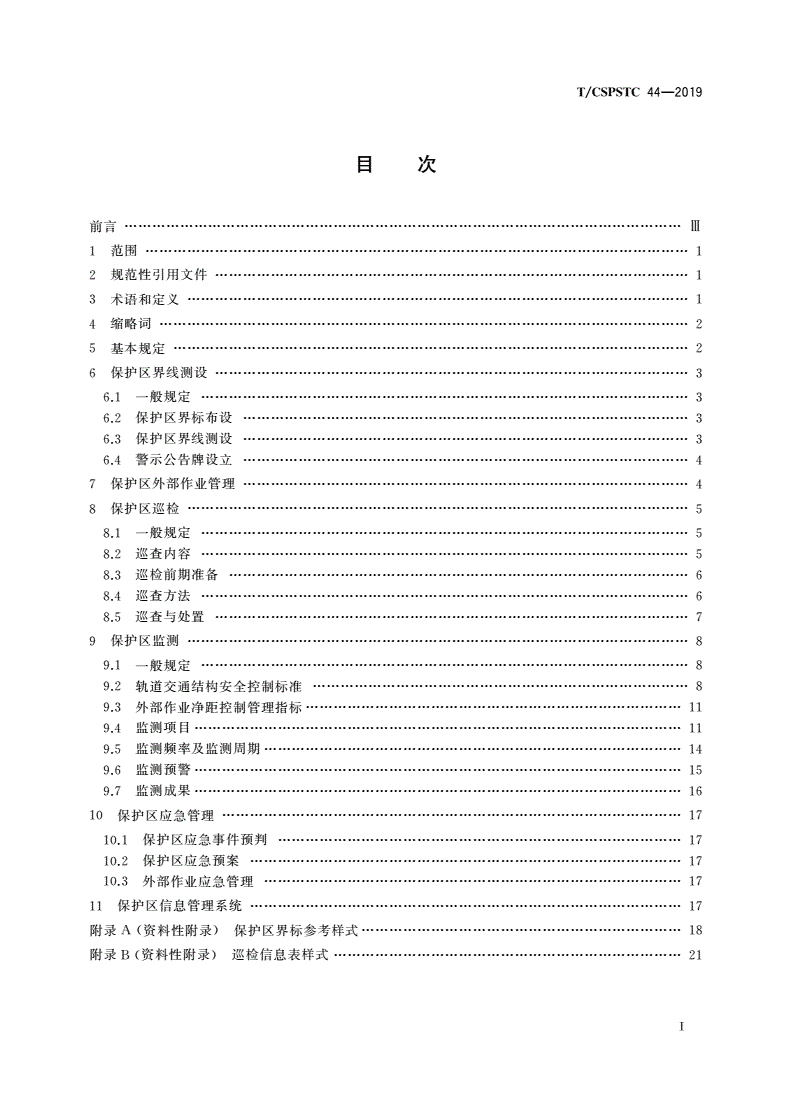

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

缩略词

4……………………2

基本规定

5…………………2

保护区界线测设

6…………………………3

一般规定

6.1……………3

保护区界标布设

6.2……………………3

保护区界线测设

6.3……………………3

警示公告牌设立

6.4……………………4

保护区外部作业管理

7……………………4

保护区巡检

8………………5

一般规定

8.1……………5

巡查内容

8.2……………5

巡检前期准备

8.3………………………6

巡查方法

8.4……………6

巡查与处置

8.5…………………………7

保护区监测

9………………8

一般规定

9.1……………8

轨道交通结构安全控制标准

9.2………………………8

外部作业净距控制管理指标

9.3………………………11

监测项目

9.4……………11

监测频率及监测周期

9.5………………14

监测预警

9.6……………15

监测成果

9.7……………16

保护区应急管理

10………………………17

保护区应急事件预判

10.1……………17

保护区应急预案

10.2…………………17

外部作业应急管理

10.3………………17

保护区信息管理系统

11…………………17

附录资料性附录保护区界标参考样式

A()……………18

附录资料性附录巡检信息表样式

B()…………………21

Ⅰ

T/CSPSTC44—2019

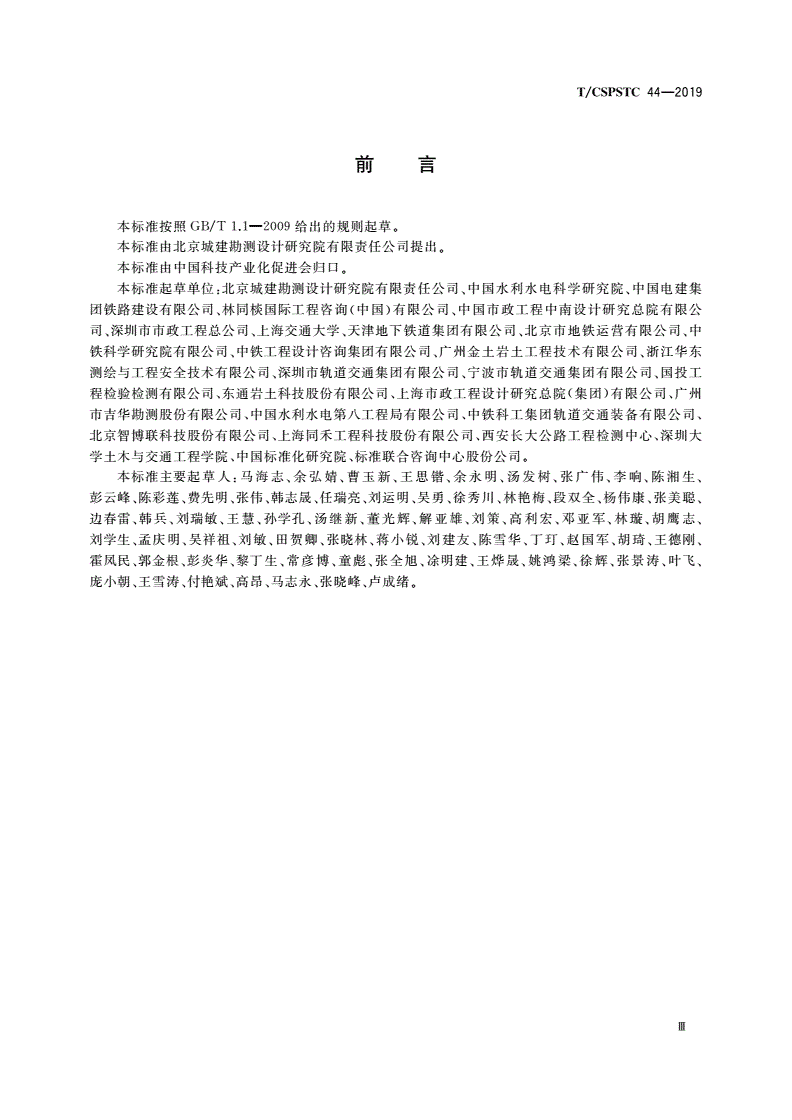

前言

本标准按照给出的规则起草

GB/T1.1—2009。

本标准由北京城建勘测设计研究院有限责任公司提出

。

本标准由中国科技产业化促进会归口

。

本标准起草单位北京城建勘测设计研究院有限责任公司中国水利水电科学研究院中国电建集

:、、

团铁路建设有限公司林同棪国际工程咨询中国有限公司中国市政工程中南设计研究总院有限公

、()、

司深圳市市政工程总公司上海交通大学天津地下铁道集团有限公司北京市地铁运营有限公司中

、、、、、

铁科学研究院有限公司中铁工程设计咨询集团有限公司广州金土岩土工程技术有限公司浙江华东

、、、

测绘与工程安全技术有限公司深圳市轨道交通集团有限公司宁波市轨道交通集团有限公司国投工

、、、

程检验检测有限公司东通岩土科技股份有限公司上海市政工程设计研究总院集团有限公司广州

、、()、

市吉华勘测股份有限公司中国水利水电第八工程局有限公司中铁科工集团轨道交通装备有限公司

、、、

北京智博联科技股份有限公司上海同禾工程科技股份有限公司西安长大公路工程检测中心深圳大

、、、

学土木与交通工程学院中国标准化研究院标准联合咨询中心股份公司

、、。

本标准主要起草人马海志余弘婧曹玉新王思锴余永明汤发树张广伟李响陈湘生

:、、、、、、、、、

彭云峰陈彩莲费先明张伟韩志晟任瑞亮刘运明吴勇徐秀川林艳梅段双全杨伟康张美聪

、、、、、、、、、、、、、

边春雷韩兵刘瑞敏王慧孙学孔汤继新董光辉解亚雄刘策高利宏邓亚军林璇胡鹰志

、、、、、、、、、、、、、

刘学生孟庆明吴祥祖刘敏田贺卿张晓林蒋小锐刘建友陈雪华丁玎赵国军胡琦王德刚

、、、、、、、、、、、、、

霍凤民郭金根彭炎华黎丁生常彦博童彪张全旭凃明建王烨晟姚鸿梁徐辉张景涛叶飞

、、、、、、、、、、、、、

庞小朝王雪涛付艳斌高昂马志永张晓峰卢成绪

、、、、、、。

Ⅲ

T/CSPSTC44—2019

城市轨道交通运营保护区安全管理技术规范

1范围

本标准规定了城市轨道交通运营保护区安全管理的相关要求包括保护区范围划定及维护外部作

,、

业管理巡检监测应急管理信息管理系统建设等

、、、、。

本标准适用于轨道交通运营期保护区安全管理工作

。

2规范性引用文件

下列文件对于本文件的应用是必不可少的凡是注册日期的引用文件仅注日期的版本适用于本

。,

文件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

。,()。

工程测量规范附条文说明

GB50026()

石油天然气工程设计防火规范暂缓实施

GB50183[]

城市轨道交通工程测量规范

GB/T50308

城市轨道交通工程监测技术规范

GB50911

建筑变形测量规范

JGJ8

城市测量规范

CJJ/T8

卫星定位城市测量技术规范

CJJ/T73

城市轨道交通结构安全保护技术规范

CJJ/T202

铁路隧道设计规范

TB10003

3术语和定义

下列术语和定义适用于本文件

。

31

.

控制保护区controlandprotectionarea

为保护城市轨道交通结构的正常使用和安全在其结构及周边的特定范围内设置的控制和保护

,

区域

。

32

.

保护区界标protectionareaboundarymark

设置在轨道交通保护区边界的用以标识保护区范围的测量标志

、。

33

.

保护区警示公告牌protectionareawarningboard

设置在保护区周边的起警示作用的公告牌

、。

34

.

外部作业exterioraction

在城市轨道交通结构周边进行的可能对其产生影响的作业

。

35

.

影响等级influenceclass

外部作业对城市轨道交通结构安全影响程度的分级

。

1

T/CSPSTC44—2019

36

.

施工项目类别classofconstructionprojects

在城市轨道交通结构周边一定范围内进行的外部施工项目分类

。

37

.

最小净距离netdistance

为保护结构安全外部作业与城市轨道交通结构外边线应保持的最小距离

,。

38

.

监测预警等级alarmingclassonmonitoring

根据监测值与其相应的结构安全控制指标值的比值对城市轨道交通结构实行监测预警管理的

,

分级

。

4缩略词

全球导航卫星系统

GNSSglobalnavigationsatellitesystem

实时动态定位技术

RTKrealtimekinematic

5基本规定

51城市轨道交通投入运营后宜设立专门的管理机构负责轨道交通全线保护区安全管理工作

.,。

52城市轨道交通投入运营后城市轨道交通沿线应建立城市轨道交通安全保护区并应进行持续

.,,

维护

。

53城市轨道交通安全保护区分为控制保护区和特别保护区

.。

531城市轨道交通控制保护区范围如下

..:

地下车站与隧道结构外边线外侧内

a)50m;

地面车站和地面线路高架车站和高架线路结构车辆基地用地范围外边线外侧内

b)、、30m;

出入口风亭井冷却塔控制中心变电站垂直电梯等建筑物构筑物结构外边线外侧

c)、()、、、、、

内

10m;

轨道交通过海过江过湖过河隧道和桥梁结构外边线外侧内

d)、、、100m;

针对软土地区现有保护区范围不能满足要求可适当扩大

e),。

532城市轨道交通特别保护区范围如下

..:

地下车站与隧道结构外边线外侧内

a)10m;

地面车站和地面线路高架车站和高架线路结构车辆基地用地范围外边线外侧内

b)、、5m;

出入口风亭井冷却塔控制中心变电站垂直电梯等附属建构筑物结构外边线外侧

c)、()、、、、、

内

10m;

轨道交通过过海过江过湖过河隧道和桥梁结构外边线两侧各

d)、、、100m。

54因地质条件或其他特殊情况应适当扩大安全保护区范围

.,。

55城市轨道交通保护区安全管理工作包括全线保护区界线测设及维护安全隐患评估与动态更新

.、、

外部作业安全管理保护区巡检保护区监测保护区应急管理保护区信息系统建设及维护

、、、、。

56城市轨道交通保护区管理工作开始前应充分收集沿线地质水文地下管线及建构筑物地形

.,、、()、

地貌设计与施工轨道交通结构现状以及沿线城市规划等相关资料进行综合分析对轨道交通保护区

、、,,

内及保护区周边的安全隐患进行首次评估出具保护区安全评估报告提出防范措施在运营期间随着

,,;,

环境条件的变化应进行安全隐患的动态评估

,。

2

T/CSPSTC44—2019

6保护区界线测设

61一般规定

.

611保护区界标测量平面坐标系统及高程系统应与城市坐标系统一致

..。

612安全保护区边界线由结构外边线外扩推算得出车辆基地安全保护区边界线由用地范围线推算

..,

得出

。

613地面运营线结构边线现状测量包括地面车站地面附属设施及区间路基外部轮廓线的测量

..:、。

614高架运营线结构边线测量包括高架车站高架区间结构外部轮廓线的测量

..、。

615地下运营线结构边线应根据地下车站地下区间及附属设施内轮廓线测量成果和结构厚度推算

..、

得出结构厚度宜根据设计竣工等资料确定

,、。

616保护区界标应定期巡查每月不少于次如出现缺失或破损应及时进行恢复测量

..,1,,。

62保护区界标布设

.

621需要设立标志的区域为轨道交通沿线保护区范围包含车站与区间及其附属设施停车场车辆

..,、、

段控制中心和主变电站等

、。

622轨道交通沿线保护区标志包含标志桩和标志牌市区一般采用标志牌郊区一般采用标志桩

..,,。

623轨道交通保护区标志一般从小里程到大里程按断面布置每个断面个点断面间距一般为

..,2,

在路线转弯处适当增加标志点密度

50m,。

624保护区界线横穿道路桥梁铁路水域或其他障碍物时跨度大于的应分别在障碍物两

..、、、,20m,

端各布设个标志点跨度小于的则在一端布设个标志点

1,20m,1。

625不同部位安全保护区边线出现交叉重叠时取最大范围边线作为安全保护区边线

..、,。

626界标点应设置在醒目安全易于辨识易于长期保存的地方

..、、、。

627界标形式一般分为地面标志牌地面标志桩样式参见特殊情况也可采用其他形式

..、(A.1、A.2),,

如挂式标志牌等

。

63保护区界线测设

.

631保护区界线测设工作包括控制测量结构边线现状测量或用地范围线测量和保护区界标

..、()

测设

。

632控制测量分为地面控制测量和地下控制测量地面控制测量应在城市等级控制网的基础上沿

..。,

轨道交通线路走向布设地下控制测量可利用已有的地下施工控制点和铺轨基标等作为起算点当缺

;。

少起算控制点时应通过联系测量的方法将地面控制点引测到地下

,。

633对现有的城市控制点和城市轨道交通地面控制点地下控制点的标石应加以充分利用

..、。

634平面控制网宜采用或导线测量的方法布设平面控制测量按中三级含

..GNSSRTK。CJJ/T8()

以上标准执行

。

635高程控制测量宜采用水准测量电磁波测距三角高程测量或卫星定位高程测量方法水准测

..、。

量电磁波测距三角高程测量技术要求应符合中关于图根高程的要求卫星定位高程测量应按

、CJJ/T8,

照中图根等级的相关技术要求进行作业

CJJ/T73。

636结构边线用地范围特征点测量可采用极坐标法法三维激光扫描钢尺量距或手

..、、GNSSRTK、、

持测距仪测距等方法

。

637结构边线用地范围特征点坐标相对于邻近控制点的点位中误差应在之内

..、±50mm。

638特征点测量应符合下列规定

..:

3

T/CSPSTC44—2019

采用极坐标法方法时应满足中碎部点测量的相关规定

a)、GNSSRTK,CJJ/T8。

使用钢尺量距或手持测距仪测距时应采用单程双次丈量的方法两次量距较差应在

b),,±20mm

之内成果取用平均值

,。

采用三维激光扫描方法时所获得扫描点云的特征点间距中误差应不大于点位相对于

c),5mm、

临近控制点中误差应不大于最大点间距应不大于

10mm、5mm。

639保护区界标测量时宜依据结构边线用地范围特征点测量成果按保护区划分标准采用解析

..,、,,

法确定出保护区边界线由此获取保护区界标点并完成放样和实测

,,。

64警示公告牌设立

.

641城市轨道交通安全保护区内宜设立警示公告牌

..。

642警示公告牌应设立在人群易见的醒目位置处一般设立于车站附近及区间沿线宜每隔

..
