DB3201/T 1048-2021 长输（油气）管道巡护管理规范

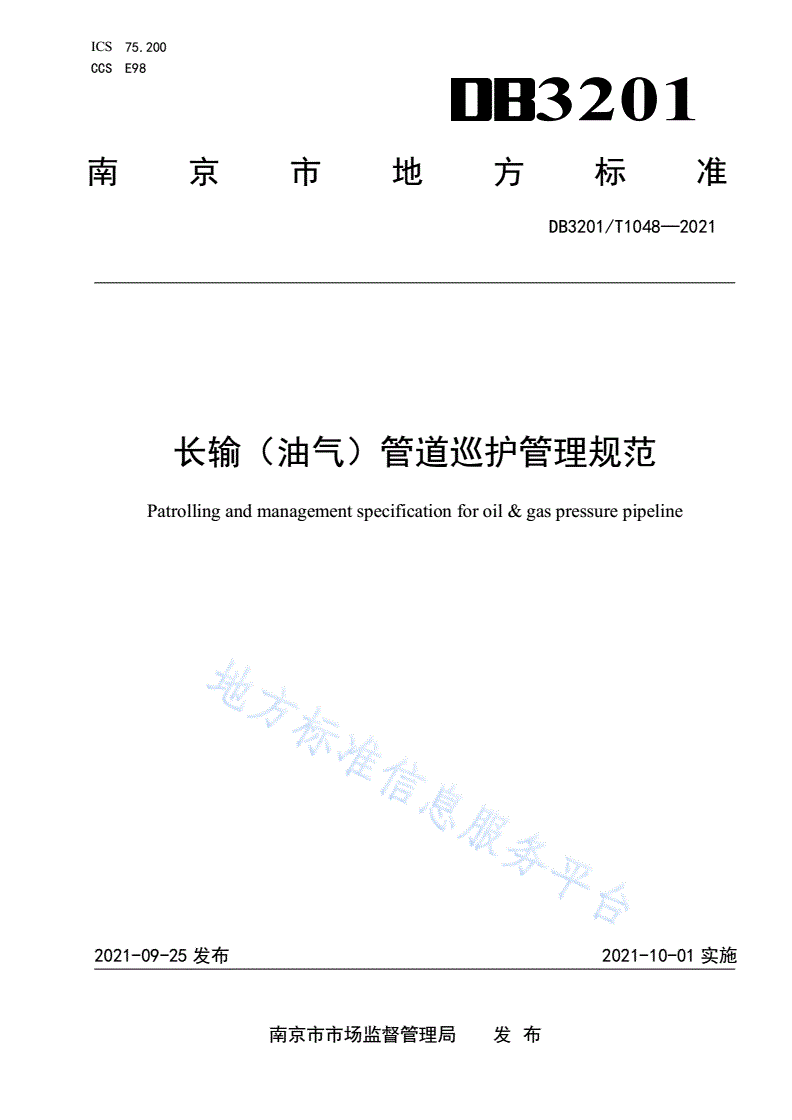

ICS75.200

CCSE98

3201

南京市地方标准

DB3201/T1048—2021

长输（油气）管道巡护管理规范

Patrollingandmanagementspecificationforoil&gaspressurepipeline

2021-09-25发布2021-10-01实施

南京市市场监督管理局发布

DB3201/T1048—2021

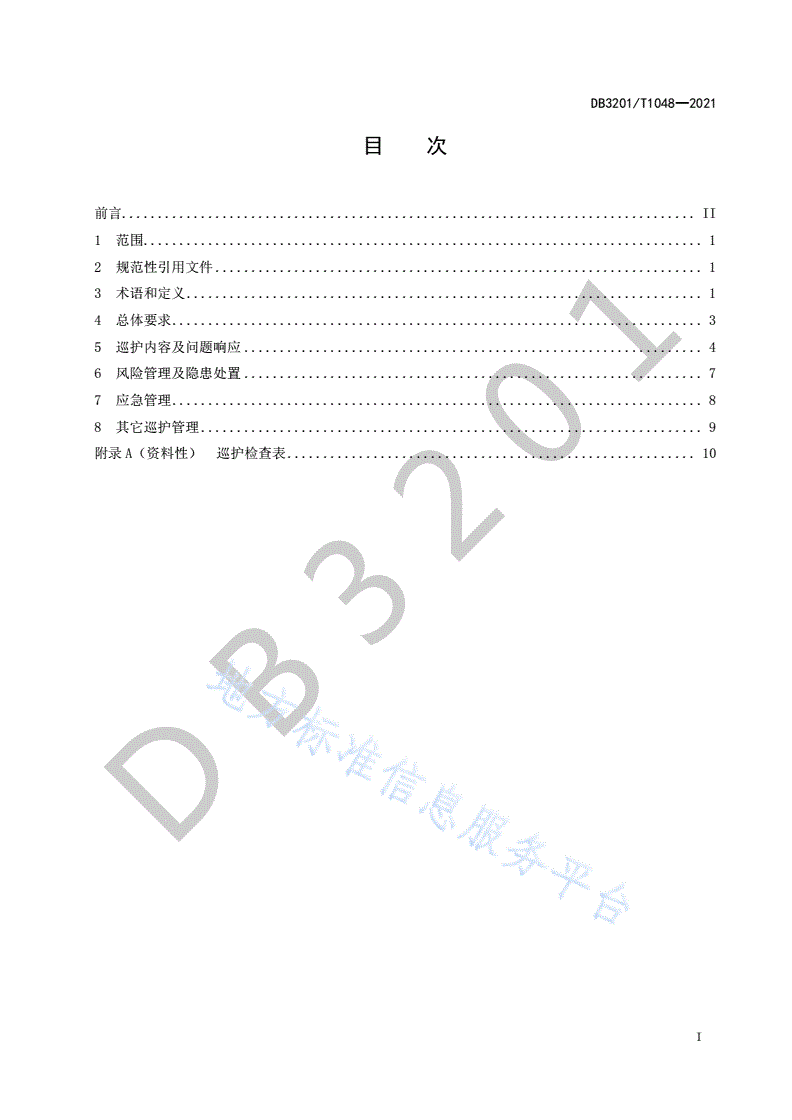

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4总体要求..........................................................................3

5巡护内容及问题响应................................................................4

6风险管理及隐患处置................................................................7

7应急管理................................................................1..........8

8其它巡护管理......................................................................9

附录A（资料性）巡护检查表.........................................................010

2

3

B

D

I

DB3201/T1048—2021

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由南京市市场监督管理局提出并归口。

本文件起草单位：南京市锅炉压力容器检验研究院、国家管网集团西气东输分公司苏浙沪输气分公

司、国家管网集团川气东送天然气管道有限公司、南京空港油料有限公司。

本文件主要起草人：方学锋，张伯君，汪显东，于永亮，邹慧慧，梁鹏，陈玉亮，伍红军，张晓宏，

李源，姜君，雒相垚。

1

0

2

3

B

D

II

DB3201/T1048—2021

长输（油气）管道巡护管理规范

1范围

本文件规定了长输（油气）管道的巡护内容及问题响应、风险管理及隐患处置、应急管理、其他巡

护管理等内容。

本文件适用于《特种设备目录》规定的长输（油气）管道的巡护管理。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，1

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T19285-2014埋地钢质管道腐蚀防护工程检验

GB/T21448-2017埋地钢质管道阴极保护技术规范0

GB/T29639生产经营单位生产安全事故应急预案编制导则

GB32167-2015油气输送管道完整性管理规范

GB/T33942特种设备事故应急预案编制导则

GB/T34346-2017基于风险的油气管道安全隐患分级导则

GB/T37369-2019埋地钢质管道穿跨越段检验与评价2

GB50251输气管道工程设计规范

GB50253输油管道工程设计规范

GB/T50698-2011埋地钢质管道交流干扰防护技术标准

GB50991-2014埋地钢质管道直流干扰防护技术标准3

GA/T75安全防范工程程序与要求

GA1166石油天然气管道系统治安风险等级和安全防范要求

SY/T6828油气管道地质灾害风险管理技术规范

TSGD7003压力管道定期检验规则B——长输（油气）管道

3术语和定义

下列术语和定义适用于本文件。

3.1D

管道巡护pipelinepatrolling

保障管道及其附属设施安全的巡逻守护措施。

3.2

管道完整性pipelineintegrity

管道处于安全可靠的服役状态，主要包括：管道在结构和功能上是完整的；管道处于风险受控状态；

管道的安全状态可满足当前运行要求。

[来源：GB32167-2015,3.1]

1

DB3201/T1048—2021

3.3

完整性评价integrityassessment

采取使用的检测或测试技术，获取管道本体状况信息，结合材料与结构可靠性等分析，对管道的安

全状态进行全面评价，从而确定管道适用性的过程。常用的完整性评价方法有：基于管道内检测数据的

适用性评价、压力试验和直接评价等。

[来源：GB32167-2015,3.11]

3.4

高后果区highconsequenceareas

管道泄漏后可能对公众和环境造成较大不良影响的区域。

[来源：GB32167-2015,3.8]

3.5

阴极保护cathodicprotection

利用电化学方式进行腐蚀防护的技术，利用通电技术使金属表面各点电位达到一致，从而减缓腐蚀。

实现阴极保护的方式有两种，牺牲阳极阴极保护和外加电流阴极保护。1

[来源：GB/T19285-2014,3.1.8]

3.6

杂散电流straycurrent

在非指定回路中流动的电流。0

[来源：GB/T19285-2014,3.1.30]

3.7

土壤电阻率soilresistivity

单位长度上土壤的电阻的平均值，是表征土壤导电性能的指标。单位是2Ω•m。

[来源：GB/T19285-2014,3.1.1]

3.8

管地电位potentialofpipelinetosoil

管道与其他相邻电解质（土壤）的电位差。

[来源：GB/T19285-2014,3.1.2]3

注：工程人员一般将“阴极保护条件下的管地电位”习惯性称为“保护电位”。

3.9

断电电位offpotential

断电瞬间测得的构筑物对电解质电位，也称瞬间断电电位。B

[来源：GB/T19285-2014,3.1.23]

3.10

直流干扰DCinfluence

在大地中直流杂散电流作用下，引起埋地构筑物腐蚀电位的变化。这种变化发生在阳极场叫阳极干

扰，发生在阴极场叫阴极干扰。D

[来源：GB/T19285-2014,3.1.31]

3.11

交流干扰ACinfluence

由交流输电系统和交流牵引系统在管道上耦合产生交流电压和电流的现象。按干扰时间的长短可分

为瞬间干扰、持续干扰和间歇干扰三种。

[来源：GB/T19285-2014,3.1.32]

2

DB3201/T1048—2021

3.12

地区等级locationclass

按管道沿线居民户数和（或）建筑物的密集程度等划分等级，分为四个地区等级。

[来源：GB32167-2015,3.9]

注：地区等级划分标准见GB50251。

3.13

失效failure

管道或相关设施等失去原有设计所规定的功能或造成一定损失的物理变化，包括泄漏、损坏或性能

下降。

[来源：GB32167-2015,3.15]

3.14

变形deformation

管体形状的改变，如弯曲、屈曲、凹陷、椭圆度、波纹、褶皱或影响管道截面圆度或平直度的其他

变化。1

[来源：GB32167-2015,3.18]

3.15

日常监测routinepatrolling

防腐（保温）层、电性能、管地电位、恒电位仪和管道壁厚等情况的监测。0

3.16

特殊巡护particularpatrolling

高后果区、杂散电流干扰严重区、第三方施工影响区及其它重点地区的巡护。

3.172

占压Pipelineoccupation

《中华人民共和国石油天然气管道保护法》、GB50251和GB50253规定的管道中心线两侧各5m地

域范围内存在建（构）筑物及其附属设施、大型物料或设备堆场、根系深达管道埋设部位的深根植物等。

3.183

管道本体及附属设施缺陷defectsinpipingandfacilities

在设计、制造、建设施工中产生的制管缺陷、机械损伤或焊接缺陷等，及在运行使用中发生的由于

外力作用、介质影响或腐蚀防护有效性不足造成的管体变形、腐蚀、开裂等。

4总体要求B

4.1长输（油气）管道企业（以下简称管道企业）须落实主体责任，建立健全巡护管理制度，配备足

够的人员、装备，制定详实的巡护计划和方案，设立巡护管理责任部门，定期开展巡护工作。管道企业

每月应抽查巡护落实情况至少1次，主要抽查巡护计划编排的合理性及巡护工作的效果。

4.2管道企业应对巡护人员进行培训，内部考核合格后方能从事巡护工作。D

4.3长输（油气）管道巡护分为日常巡护、日常监测和特殊巡护。日常巡护全覆盖每天至少1次，日

常监测和特殊巡护周期根据实际情况确定。当管道及周边环境发生变化后，应及时开展巡护。

4.4长输（油气）管道应按要求开展管道完整性管理工作。确保管道完整性并安全可靠运行。新建管

道应在投用后3年内完成完整性评价，输油管道高后果区完整性评价的最大时间间隔不超过8年。

4.5长输（油气）管道应开展定期检验工作。新建管道一般于投用后3年内进行首次全面检验。

4.6管道企业应按照GA1166和GA/T75等技术规范，加强安全防范措施，提升安全防范水平。

3

DB3201/T1048—2021

4.7根据地区实际情况，有条件的地区实行基层油气管道安全生产网格化监管，通过区、街道、社区

（村）三级网格化，网格员通过工作信息平台将有关油气管道安全生产信息进行流转处置，实现基层油

气管道安全生产工作的动态监管、源头治理和前端处理。

5巡护内容及问题响应

5.1资料审查

管道企业应定期梳理管道资料。管道的资料审查检查表参见附录A表A.1，包括但不限于如下内容。

a)安全管理资料，包括但不限于如下内容：

1)依法依规建立巡护制度及相关记录；

2)巡护工作人员通过相关培训并考核合格的相关记录。

b)技术档案资料，包括但不限于如下内容：

1)设计图纸、文件与有关强度计算书；1

2)管道元件产品质量证明资料；

3)安装监督检验证明文件、安装及其竣工验收资料；

4)运行周期内的年度检查报告；

5)上一次全面检验报告、合于使用评价报告。0

c)运行状况资料，包括但不限于如下内容：

1)管道运行记录，包括输送介质压力、流量记录、压力异常波动记录、电法保护运行记录、

阴极保护系统故障记录、管道修理或者改造的资料，管道失效资料，管道的各类保护措

施的使用记录，管道的电法保护日常检查记录，输送介质分析报告；

2)高后果区台账；2

3)隐患整改记录；

4)应急预案及应急演练、事故记录。

d)巡护人员认为需要的其他资料。3

5.2日常巡护

日常巡护完成后管道企业应做好相关记录。日常巡护检查表参见附录A表A.2，包括但不限于如下内

容：

a)油气输送管道的位置和走向；B

b)管道标志桩、测试桩、里程桩、标志牌（简称三桩一牌）、锚固礅、围栏等外观完好情况、

丢失情况；

c)水工保护设施和水土保持情况；

d)管道与其他建筑物、构筑物的距离及交叉情况；

e)管道周边地质变化情况；D

f)线路阀室及其他附属设施完好情况；

g)管道的泄漏、腐蚀、变形、人为破坏等情况；

h)跨越段管道防腐（保温）层、补偿器、锚固墩的完好情况，钢结构及基础、钢丝绳、索具及

其连接件等腐蚀损伤情况；

i)穿越段管道穿越保护工程的稳固性及河道变迁等情况；

j)管道占压情况；

k)管道沿线的第三方施工干扰情况。

4

DB3201/T1048—2021

5.3日常监测

5.3.1监测内容

日常监测一般检查防腐（保温）层、电性能、管地电位、恒电位仪和管道壁厚等情况。日常监测检

查表参见附录A表A.3。

5.3.2防腐（保温）层的检测

架空管道防腐（保温）层的检测采用宏观检查方式进行。埋地管道采用非开挖检测方法，按照GB/T

19285-2014附录D防腐层破损点定位不开挖检测方法查找防腐层破损点，按照GB/T19285-2014附录E

外防腐层整体状况检测方法对防腐层进行整体状况评估。

5.3.3电性能测试

站场阀室处的绝缘接头（法兰）进行电性能测试，宜使用电位法。当电位法无法判断时采用漏电法

替代。1

5.3.4管地电位的测量

管地电位采用数字万用表和便携式Cu/CuSO4参比电极直接测试。按照GB/T21448-2017第4.4.2条规

定，极化电位控制在-0.85V～-1.20V（CSE），若发现异常应及时调整。0

为获得消除IR降后的阴极保护电位，宜采用试片中断法进行断电电位测试。

5.3.5恒电位仪运行状况监测

采用强制电流保护的管道，应每天检查恒电位仪的运行状况。按照2GB/T21448-2017第9.2.3.1条

规定，记录恒电位仪显示的输出电流、输出电压和控制电位。收集设备历史运行记录表和保护电位测试

月报表，评价阴极保护系统工况，并提出改进建议。

5.3.6壁厚测定3
