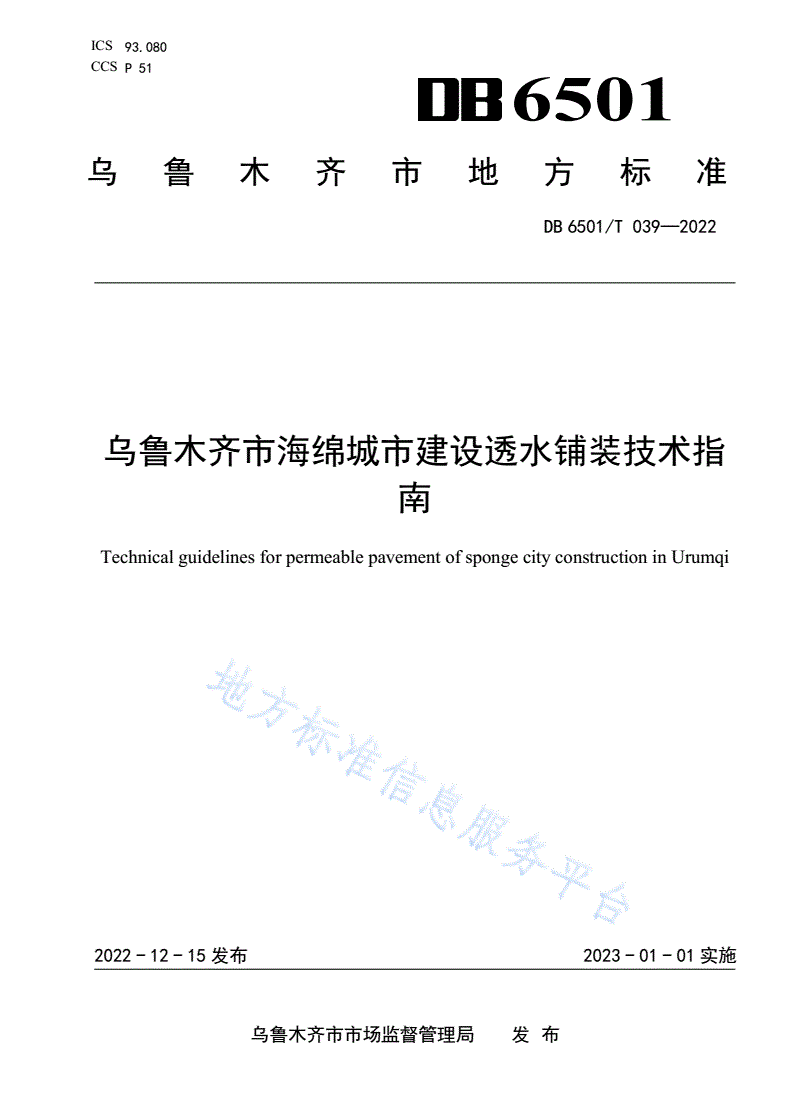

DB6501/T 039-2022 乌鲁木齐市海绵城市建设透水铺装技术指南

ICS93.080

CCSP51

6501

乌鲁木齐市地方标准

DB6501/T039—2022

乌鲁木齐市海绵城市建设透水铺装技术指

南

TechnicalguidelinesforpermeablepavementofspongecityconstructioninUrumqi

2022-12-15发布2023-01-01实施

乌鲁木齐市市场监督管理局发布

DB6501/T039—2022

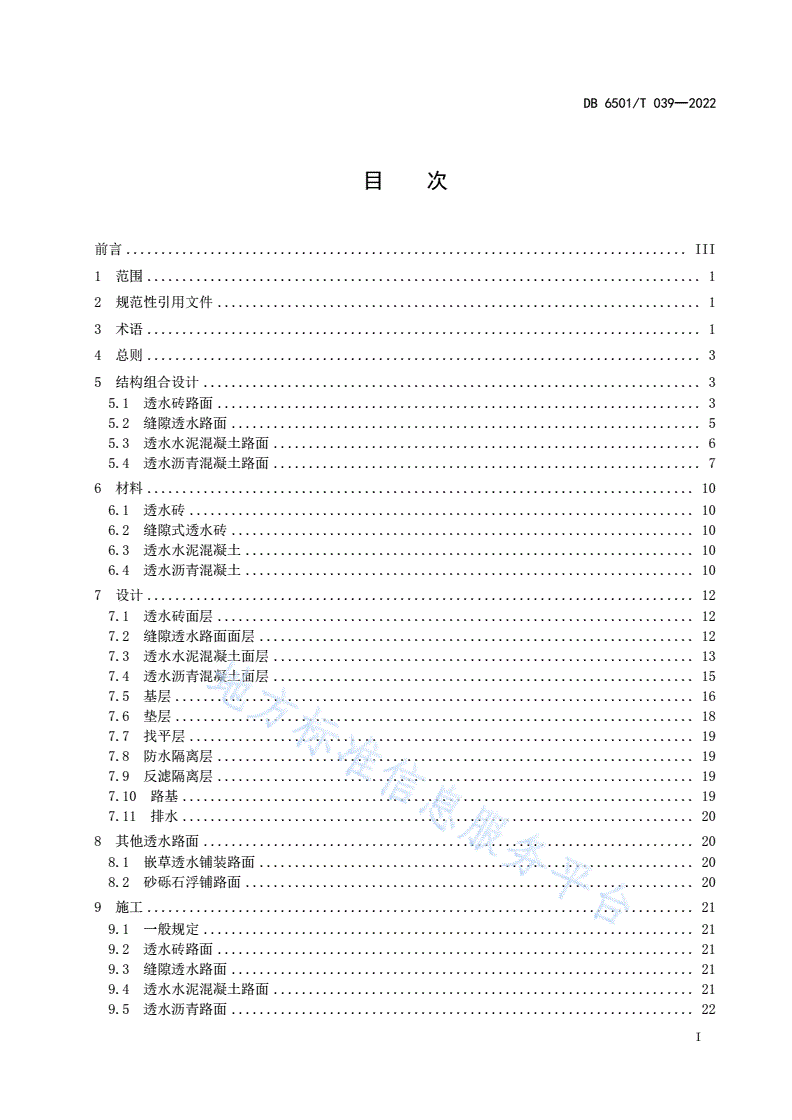

目次

前言................................................................................III

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语...............................................................................1

4总则...............................................................................3

5结构组合设计.......................................................................3

5.1透水砖路面.....................................................................3

5.2缝隙透水路面...................................................................5

5.3透水水泥混凝土路面.............................................................6

5.4透水沥青混凝土路面.............................................................7

6材料..............................................................................10

6.1透水砖........................................................................10

6.2缝隙式透水砖..................................................................10

6.3透水水泥混凝土................................................................10

6.4透水沥青混凝土................................................................10

7设计..............................................................................12

7.1透水砖面层....................................................................12

7.2缝隙透水路面面层..............................................................12

7.3透水水泥混凝土面层............................................................13

7.4透水沥青混凝土面层............................................................15

7.5基层..........................................................................16

7.6垫层..........................................................................18

7.7找平层........................................................................19

7.8防水隔离层....................................................................19

7.9反滤隔离层....................................................................19

7.10路基.........................................................................19

7.11排水.........................................................................20

8其他透水路面......................................................................20

8.1嵌草透水铺装路面..............................................................20

8.2砂砾石浮铺路面................................................................20

9施工..............................................................................21

9.1一般规定......................................................................21

9.2透水砖路面....................................................................21

9.3缝隙透水路面..................................................................21

9.4透水水泥混凝土路面............................................................21

9.5透水沥青路面..................................................................22

I

DB6501/T039—2022

9.6透水路基、基层施工.............................................................22

10施工质量验收......................................................................23

10.1透水砖路面质量验收............................................................23

10.2缝隙式透水路面质量验收........................................................23

10.3透水水泥混凝土质量验收........................................................23

10.4透水沥青路面质量验收..........................................................23

11养护..............................................................................23

附录A（规范性）透水系数现场测试方法................................................25

附录B（规范性）典型透水路面结构....................................................27

附录C（规范性）排水设施示意图......................................................31

II

DB6501/T039—2022

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件由乌鲁木齐市建设局（人民防空办公室）提出、归口并组织实施。

本文件起草单位：乌鲁木齐市建设局（人民防空办公室）、北京市市政工程设计研究总院有限公司、

乌鲁木齐市城市综合交通项目研究中心（乌鲁木齐市轨道交通项目建设中心）、乌鲁木齐市城建设计研

究院、乌鲁木齐市政府投资城市基础设施建设中心、乌鲁木齐市建筑市场运行服务中心。

本文件主要起草人：张铭、郭芳山、和坤玲、孙亮、刘景月、周子刚、肖同军、焦尚诚、高蕾、贾

丽萍、刘玉东、于良辉、王晓军、朱宝山、叶星海、刘湘、邵展展、张智财、陈宇豪、李俊辉。

本文件实施应用中的疑问，请咨询乌鲁木齐市建设局（人民防空办公室）。

对本文件的修改意见和建议，请反馈至乌鲁木齐市建设局（人民防空办公室）(乌鲁木齐市水磨沟

区新兴街29号)、乌鲁木齐市市场监督管理局（乌鲁木齐市天山区中山路33号）、北京市市政工程设计

研究总院有限公司（北京市海淀区西直门北大街32号3号楼）。

乌鲁木齐市建设局（人民防空办公室），电话：0991-4619200，传真：0991-4619200，邮编：830000。

乌鲁木齐市市场监督管理局（乌鲁木齐市天山区中山路33号），电话：0991-2815191，传真：

0991-2819924，邮编：830000。

北京市市政工程设计研究总院有限公司（北京市海淀区西直门北大街32号3号楼），电话：

010-82216600，传真：010-82216600，邮编：100082。

III

DB6501/T039—2022

乌鲁木齐市海绵城市建设透水铺装技术指南

1范围

本文件提供了乌鲁木齐市透水铺装结构组合、材料以及设计的技术指导。

本文件主要适用于乌鲁木齐市行政区划内的新建及改扩建人行道、非机动车道、广场、景观步道、

停车场、建筑小区道路等轻型荷载区域的透水铺装工程，其中透水沥青混凝土经试验后可用于城市道路

车行道透水铺装中。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB175通用硅酸盐水泥

GB8076混凝土外加剂

GB/T25993透水路面砖和透水路面板

CJJ1城镇道路工程施工与质量验收规范

CJJ36城镇道路养护技术规范

CJJ37城市道路工程设计规范

CJJ/T135透水水泥混凝土路面技术规程

CJJ169城镇道路路面设计规范

CJJ194城市道路路基设计规范

CJJ/T188透水砖路面技术规程

CJJ/T190透水沥青路面技术规程

CJJ/T253再生骨料透水混凝土应用技术规程

CJ/T544聚合物透水混凝土

JTGF40公路沥青路面施工技术规范

JGJ55普通混凝土配合比设计规程

T/CECS875缝隙透水路面技术规程

3术语和定义

下列术语和定义适用于本文件。

3.1

透水铺装permeablepavement

具有全透水或半透水功能的路面结构体系，按照面层材料不同可分为透水砖路面、透水水泥混凝土

路面及透水沥青路面；此外透水铺装还包括缝隙式透水砖路面、嵌草透水路面及砂石浮铺路面等。

3.2

透水砖路面pavementofwaterpermeablebrick

1

DB6501/T039—2022

以透水砖为面层的具有一定厚度、空隙率及分层结构的路面结构体系。该结构体系主要包括：透水

砖面层、找平层、基层和垫层。

[来源：CJJ/T188-2012，2.1.1，有修改]

3.3

透水水泥混凝土perviouscementconcrete

由粗集料及水泥基胶结料经拌合形成的具有连续孔隙结构的混凝土。

[来源：CJJ/T135-2009，2.1.1]

3.4

透水沥青路面permeableasphaltpavement

由透水沥青混合料为面层修筑的路表水可进入路面横向排出，或渗入至路基内部的沥青路面总称。

[来源：CJJ/T190-2012，2.0.1，有修改]

3.5

透水沥青混合料permeableasphaltconcrete（PAC）

空隙率为18%～25%的沥青混合料。

[来源：CJJ/T190-2012，2.0.2]

3.6

高黏度改性沥青highviscosityasphalt

60℃动力黏度值不小于2000Pa·s的改性沥青。

[来源：CJJ/T190-2012，2.0.3]

3.7

缝隙透水路面permeableinterlockingpavement

雨水通过路面砖联锁支撑构造拼接形成的缝隙向下渗透的透水路面结构。

[来源：T/CECS875-2021，2.1.1]

3.8

缝隙率jointpercentage

缝隙透水路面中缝隙面积占路面总面积的百分率。

[来源：T/CECS875-2021，2.1.1，有修改]

3.9

嵌草透水铺装grassplantingpermeablepavement

由能够绿化路面及地面工程的砖和空心砌块等铺设的路面或在块料与块料之间留有种草空隙的路

面。

[来源：GB/T39599-2020，3.1.1.5]

3.10

全透水结构totalperviousstructure

路表水能够直接通过路面结构的面层和基层并向下渗透至路基的路面结构体系。

[来源：CJJ/T135-2009，2.1.7，有修改]

3.11

半透水结构semi-perviousstructure

路表水只能够直接渗透至面层或基层，而不能渗透至路基的路面结构体系。

[来源：CJJ/T135-2009，2.1.8，有修改]

3.12

聚合物透水混凝土polymerpermeableconcrete

2

DB6501/T039—2022

以合成高分子为胶粘剂，并按一定的比例与集料拌和、成型，经固化而成的具有良好透水性能、一

定强度、较高柔韧性和装饰性的混凝土材料。

[来源：CJ/T544-2021，3.1]

3.13

再生骨料透水混凝土perviousrecycledaggregateconcrete

再生骨料取代率为30%及以上的透水水泥混凝土。

[来源：CJJ/T253-2016，2.0.1]

3.14

轻型荷载道路lightloadroad

仅允许轴载40kN以下车辆行驶的城镇道路和停车场、小区等道路。

[来源：CJJ/T135-2009，2.1.6]

4总则

4.1透水路面类型的选择应综合考虑地质条件、荷载等级、景观与环境协调、施工条件等因素。

4.2透水铺装路面的设计、施工应根据交通荷载、地质、水文、气候环境并结合海绵城市建设、雨水

排放规划、雨洪利用等要求，做到系统协调、环境协调、功能协调。

4.3透水铺装路面应满足荷载、透水、防滑、平整等使用功能及抗冻胀等耐久性功能。

4.4透水路面应根据其结构类型、降雨量、周边排水系统特点，结合海绵城市建设要求，进行排水系

统设计。

4.5透水路面排水系统设计应与城市海绵设施、雨水设施设计相协调。

4.6乌鲁木齐市城市规划区范围内新建人行道、广场、小区道路等轻型荷载区域应优先选用透水路面。

4.7考虑到乌鲁木齐地质及气候特征，道路车行道不建议采用透水路面，当确需采用透水沥青路面时，

应试验后进行专项设计。

4.8透水路面紧邻机动车道、建/构筑物时，应采取有效的防渗措施，避免雨水下渗危害路基及建/构

筑物安全。

4.9未经处理的人工杂填土、湿陷性黄土、盐渍土及膨胀土等特殊土质不得直接铺设透水路面。

4.10透水铺装路面应验算路面最小防冻厚度，防冻不满足要求时应设置级配碎石垫层或砂垫层。

4.11半透水路面结构应在透水层与不透水层之间设置防水封层。

4.12全透水路面结构底部应设置反滤隔离层，反滤隔离层可采用土工织物或与砂砾垫层合并设置。

4.13全透水路面土基应具有一定的透水性能，土基渗透系数不小于7×10-5cm/s，且土基顶面距离地

下水应大于1m；当土基渗透系数及地下水条件不满足要求时，应增加路基排水设施。

4.14乌鲁木齐市城市规划范围内透水铺装的设计、施工、验收及养护除应执行本指南外，还应符合国

家及行业现行相关标准、规范的规定。

5结构组合设计

5.1透水砖路面

5.1.1透水砖路面结构由面层、找平层、基层、底基层、垫层等组成。

5.1.2透水砖路面结构组合设计应综合考虑荷载、地质、地基承载力、地下水分布、气候环境等因素，

并满足结构强度、透水、储水等要求。

5.1.3透水砖路面结构分为半透水和全透水两种结构，其中半透水结构示意详见图1，全透水结构示

3

DB6501/T039—2022

意详见图2。

标引序号说明：

1——透水路面砖；

2——找平层；

3——基层（含底基层）；

4——防水封层；

5——垫层；

6——路基。

图1半透水结构示意图

标引序号说明：

1——透水路面砖；

2——找平层；

3——透水基层（含底基层）；

4——垫层；

5——反滤隔离层；

6——路基。

图2全透水结构示意图

5.1.4半透水结构根据透水层的不同分为：面层透水、面层透水+基层透水、面层透水+基层透水+底基

层透水等不同的透水层组合形式。

5.1.5半透水结构的透水层底部应设置防水隔离层，防水隔离层可采用素混凝土及防水土工布等材料，

防水隔离层应与不透水层结构进行系统设计。

5.1.6全透水路面的各结构层均应采用透水结构。

5.1.7全透水路面结构底部与路基之间应设置反滤隔离层，反滤隔离层宜采用粗砂、砂砾、碎石等透

水性好的粒料类材料或土工织物，可与垫层合并设置。

4

DB6501/T039—2022

5.1.8透水砖路面各结构层功能及材料应符合表1的要求。

表1透水铺装结构层及其功能

结构层功能材料

面层直接承受荷载、透水、储水、抗磨耗、抗滑透水砖

找平层透水、施工找平、连接面层与基层中粗砂、干硬性水泥砂浆

透水基层：透水水泥混凝土、透水水泥稳定

砂砾/碎石、级配砂砾

基层主要承受荷载、透水、储水

不透水基层：素混凝土、水泥稳定碎石/砂

砾、石灰稳定碎石/砂砾

防止渗入路床的水或地下水因毛细现象上升、缓解含水透水底基层：透水水泥混凝土、透水水泥稳

土基冻胀时对路面结构整体稳定的影响，同时兼具承受荷定砂砾/碎石、级配砂砾

底基层

载功能，全透式路面底基层同时具有透水和储水功能，半不透水底基层：素混凝土、水泥稳定碎石/

透水路面底基层可兼具防水隔离层功能砂砾、石灰稳定碎石/砂砾

改善水文地质条件，满足路面防冻要求，同时防止渗入

粗砂、砂砾、碎石等

垫层路床的水或地下水因毛细现象上升、缓解含水土基冻胀时

石灰土、水泥土（一般不适用于全透水路面）

对路面结构整体稳定的影响

同时将荷载向地基深处传递与扩散，全透式路面，路基路基应有足够强度和稳定性，应选用适宜修

路基

具有吸收、存储路面下渗水功能建透水路面的路基填筑材料

5.1.9当基层为透水结构时，找平层铺设前，透水性基层上宜铺设透水土工布保护层，并应符合下列

规定：

a)透水土工布保护层应由耐高温、耐腐蚀、抗老化、不易断裂的材料制成，其抗拉强度、顶破

强度、负荷延伸率等应符合设计及有关产品质量标准的要求；

b)透水土工布保护层沿纵向铺设，应平整、无褶皱；

c)搭接宽度不应小于200mm；

d)土工布保护层铺设完成后，应立即铺筑上层材料，其间隔时间不应超过48h。

注：透水基层上铺设透水土工布保护层其目的主要为防止找平层脱空及堵塞基层孔隙。

5.1.10透水砖路面的结构类型应根据表2进行选用。

表2透水砖路面结构

类别适应范围基层与垫层结构

人行道、景观步道、公园、停车场、广场及步行街，

全透水结构透水基层及垫层

且路基土渗透系数≥7×10-5cm/s

不透水基层、透水基层+不透水底基层

半透水结构人行道、景观步道、公园、停车场、广场及步行街

透水基层+透水底基层+防水封层

5.1.11湿陷性黄土、盐渍土、膨胀土等特殊地质条件，不得直接采用透水砖路面结构，应先对特殊土

路基进行处理。

5.1.12透水砖路面结构组合设计应符合CJJ169及CJJ/T188的要求。

5.2缝隙透水路面

5

DB6501/T039—2022

5.2.1缝隙式透水路面结构由面层、找平层、基层、底基层、垫层等组成。

5.2.2缝隙式透水路面结构组合设计应综合考虑荷载、地质、地基承载力、地下水分布、气候环境等

因素，并满足结构强度、透水、储水等要求。

5.2.3缝隙式透水路面结构分为半透水和全透水两种结构。

5.2.4缝隙式透水路面宜用于人行道、景观步道、人行广场、步行街等人群荷载区域。

5.2.5半透水结构的透水层底部应设置防水隔离层，全透水路面结构底部与路基之间应设置反滤隔离

层。

5.2.6缝隙式透水路面结构组合设计可参考透水砖路面结构组合设计。

5.3透水水泥混凝土路面

5.3.1透水水泥混凝土路面结构由透水混凝土面层、基层、底基层及垫层等组成。

5.3.2透水水泥混凝土路面结构组合设计应综合考虑荷载、地质、地基承载力、地下水分布、气候环

境等因素，并满足结构强度、透水、舒适性等要求。

5.3.3透水水泥混凝土路面结构可分为半透水结构和全透水结构，其中半透水结构示意详见图3，全

透水结构示意详见图4。

标引序号说明：

1——透水水泥混凝土面层；

2——基层（含底基层）；

3——防水封层；

4——垫层；

5——路基。

图3半透水结构示意图

图4全透水结构示意图

6

DB6501/T039—2022

标引序号说明：

1——透水水泥混凝土面层；

2——透水基层（含底基层）；

3——垫层；

4——反滤隔离层；

5——路基。

图4全透水结构示意图（续）

5.3.4半透水结构根据透水层的不同分为：面层透水、面层透水+基层透水、面层透水+基层透水+底基

层透水等不同的透水层组合形式。

5.3.5半透水结构的透水层底部应设置防水隔离层，防水隔离层可采用素混凝土及防水土工布等材料，

防水隔离层应与不透水层结构进行系统设计。

5.3.6全透水路面的各结构层均应采用透水结构。

5.3.7全透水路面结构底部与路基之间应设置反滤隔离层，反滤隔离层宜采用粗砂、砂砾、碎石等透

水性好的粒料类材料或土工织物，可与垫层合并设置。

5.3.8透水水泥混凝土路面的适用范围及结构类型宜根据表3进行选用。

表3透水水泥混凝土路面结构

类别适应范围基层与垫层结构

人行道、专用非机动车道、景观步道、公园、停车场、

全透水结构透水基层及垫层

广场、小区内部道路，且路基土渗透系数≥7×10-5cm/s

人行道、专用非机动车道、景观步道、公园、停车场、不透水基层、透水基层+不透水底基层

半透水结构

广场、小区内部道路透水基层+透水底基层+防水封层

5.3.9路基应稳定、均质，并应为路面结构提供均匀的支承。

5.3.10基层应具有足够的强度和刚度。

5.3.11透水水泥混凝土路面基层横坡度宜为1%～2%，面层横坡度应与基层横坡度相同。

5.3.12透水混凝土路面结构组合设计应符合CJJ169及CJJ/T135的要求。

5.4透水沥青混凝土路面

5.4.1透水沥青路面结构组合设计除应满足抗车辙、抗裂、抗疲劳、稳定性要求外，还应具有良好的

透水功能。

5.4.2透水沥青路面结构由面层、基层、底基层、垫层等组成。

5.4.3透水沥青路面结构可分为Ⅰ型、Ⅱ型、Ⅲ型：

a)透水沥青路面Ⅰ型（面层透水型）：路表水进入面层后排入邻近排水设施，结构示意图见图5；

7
