DB15/T 1571-2019 基于ZigBee的公共建筑节能减排监控管理系统

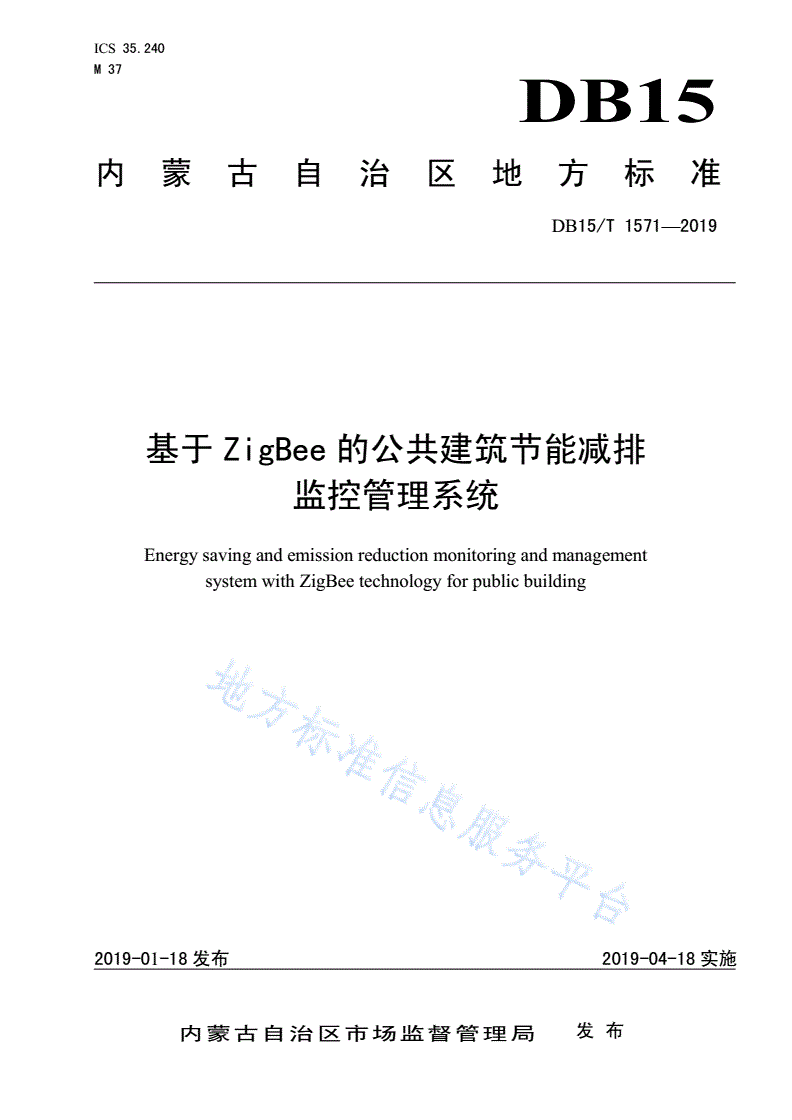

ICS35.240

M37

DB15

内蒙古自治区地方标准

DB15/T1571—2019

基于ZigBee的公共建筑节能减排

监控管理系统

Energysavingandemissionreductionmonitoringandmanagement

systemwithZigBeetechnologyforpublicbuilding

2019-01-18发布2019-04-18实施

内蒙古自治区市场监督管理局发布

DB15/1571—2019

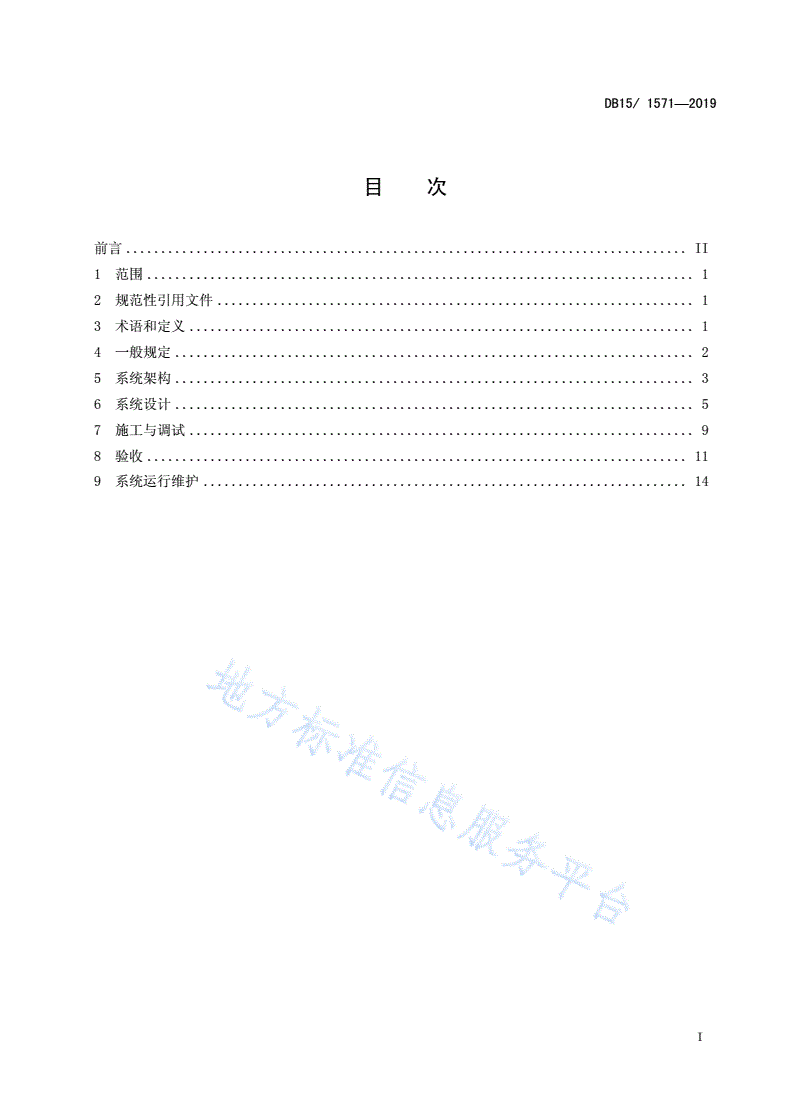

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4一般规定..........................................................................2

5系统架构..........................................................................3

6系统设计..........................................................................5

7施工与调试........................................................................9

8验收.............................................................................11

9系统运行维护.....................................................................14

I

DB15/1571—2019

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由内蒙古自治区电子信息标准化技术委员会（SAM/TC13）提出并归口。

本标准起草单位：内蒙古自治区电子研究所、内蒙古自治区科学技术厅、内蒙古自治区电子信息产

品质量检验院、内蒙古自治区计量测试研究院。

本标准主要起草人：胡栋良、张波、翟翔、王惠、赵隆、谢旭光、刘建华、刘峰、呼和、王锐。

II

DB15/1571—2019

基于ZigBee的公共建筑节能减排

监控管理系统

1范围

本标准规定了用ZigBee无线通信技术建立的公共建筑节能减排监控管理系统的术语和定义、一般规

定、系统架构、系统设计、施工与调试、系统验收、系统运行维护等内容。

本标准适用于全区各类新建、改建、扩建和既有公共建筑节能监测系统的设计、施工、验收、运行

和管理。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2589-2008综合能耗计算通则

GB/T5623-2008产品电耗定额制定和管理导则

GB/T6422-2009用能设备能量测试导则

GB/T15316-2009节能监测技术通则

GB/T15587-2008工业企业能源管理导则

GB/T20988-2007信息安全技术信息系统灾难恢复规范

GB/T23331-2012能源管理体系要求

GB/T26335-2010工业企业信息化集成系统规范

GB/T30998-2014信息技术软件安全保障规范

GB/T50174-2017数据中心设计规范

GB/T50303-2015建筑电气工程施工质量验收规范

GB/T50339-2013智能建筑工程质量验收规范

GB/T50411-2007建筑节能工程施工质量验收规范

JGJ176-2009公共建筑节能改造技术规范

ISO/IEC24791RFID应用技术标准，软件系统基本架构部分（体系架构、数据管理、设备管

理、应用接口、设备接口、数据安全）

IEEE802.15.4低功耗局域网协议（物理层（PHY）和媒体访问层（MAC））

3术语和定义

以下术语和定义适用于本文件。

1

DB15/1571—2019

3.1

分类能耗Classifiedenergyconsumption

电、热、燃气、水等能耗分类。

3.2

分项能耗Subitemenergyconsumption

包括照明插座用电、空调用电、动力用电、特殊用电等能耗分项。

3.3

无线传感器网络WirelessSensorNetwork

分布式的无线传感网络通讯技术，也是物联网的主要技术之一。由部署在监测区域内大量的廉价微

型传感器节点组成，通过无线通信方式形成的一个多跳的自组织的网络系统，其目的是协作地感知、采

集和处理网络覆盖区域中被感知对象的信息，并发送给观察者。

3.4

ZigBee

基于IEEE802.15.4国际标准的低功耗局域网协议，是一种短距离、低功耗的无线通信技术。

3.5

建筑物节能监测子系统Buildingenergysavingmonitoringsubsystem

通过在建筑物（建筑群或园区）内安装分类和分项能耗计量装置,实时采集建筑能耗数据，并具有

在线监测、数据处理及数据远传功能的软件和硬件系统的统称。

4一般规定

4.1基于ZigBee的公共建筑节能减排物联网监控管理系统的设计应遵循安全可靠、经济实用、开放扩

展、技术先进、集成优化的原则，并应符合下列规定：

——应采用模块化、标准化的系统结构支持灵活配置、功能扩展和性能提升，以及可持续的业务流

程重组；

——应满足业务需求，并应注重实效、投资合理；

——应采用行业内技术先进、有成功应用案例、商品化的国内外成熟产品和开放的、商品化的系统

及集成平台；

——基于ZigBee的公共建筑节能减排物联网监控管理系统应总体规划、分步实施，建筑节能运行和

改造需建立在获取照明、消防、空调等建筑用能信息的基础之上。

4.2基于ZigBee公共建筑节能减排物联网监控管理系统应作为现代楼宇规划设计与工程设计的主要

内容之一，并应与工艺、仪表、电信等专业的设计相互协调、兼容。

4.3基于ZigBee公共建筑节能减排物联网监控管理系统设立在被监测建筑（建筑群或园区）内，具有

数据采集、数据处理、数据备份、网络通信等功能。保存实时监测到的建筑能耗原始数据，并能按监管

2

DB15/1571—2019

体系的要求自动完成相应的数据统计和能耗分析，能按要求查询和传输任意时段的原始数据或统计数

据。

4.4建筑物节能监测子系统应采用先进成熟的技术、可靠适用的设备，系统具有长期连续稳定运行的

能力。在条件许可时.现场能耗数据采集可充分利用建筑设备管理系统、电力管理系统的已有功能，实

现数据共享，不应影响各用能系统已有的功能和技术指标等。

4.5系统应能向物业、建筑管理部门提供能耗基本统计数据,为优化建筑设备运行、加强能耗管理提供

可供分析的计量数据；为能源审计、节能改造、科学决策提供基于统一的统计平台的、可靠的、有效的、

标准化的数据信息。

4.6建筑节能监测系统釆集的能耗数据应全面、准确，应能客观反映建筑运营过程中对于各类能源的

依赖和消耗。采集的信息应便于对建筑能耗数据进行归类、统计和分析。

4.7公共建筑分为办公建筑、商场建筑、宾馆饭店建筑、文化教育建筑、医疗卫生建筑、体育建筑、

综合建筑、其它建筑。

4.8基于ZigBee公共建筑节能减排物联网监控管理系统是针对公共机构能源浪费现象，适用于政府机

关办公大厦、写字楼、学校、医院、科研院所等；以杜绝浪费为目的，可实施自动监测、自动控制、智

能调节、科学管理，针对换风系统、供冷供热空调系统、照明系统以及窗户的开闭四个方面，实现有效

的节能监控管理,节能效率需达到20%以上。

5系统架构

5.1基于ZigBee的公共建筑节能减排监控管理系统技术架构宜采用图1所示的体系架构。

3

DB15/1571—2019

图1技术管理体系架构

5.2基于ZigBee公共建筑节能减排物联网监控管理系统主要构成有：前端监测/控制设备、集中监控

数据中心、集中监测控制软件平台等。

系统硬件由传感器节点设备、网关、路由、室内温湿度控制器、智能照明开关、空调控制器、红外

检测器、窗磁和无线网络监控管理软件等构成，完成数据采集，无线传输，控制以及数据库的建立；

监控软件部分用于对用电过程进行实时监测以及对节能效果进行统计计量和分析等。

5.3基于ZigBee公共建筑节能减排物联网监控管理系统架构应具有可扩展性，并应根据企业的实际需

要，合理选择相应模块进行信息系统设计，且不只限于图1所示体系架构。

基于ZigBee公共建筑节能减排物联网监控管理系统是物联网应用的一部分，系统采用技术不限于

ZigBee技术一种，也可采用Wifi、Lora、NB-IoT及蓝牙等先进技术，并与各种新型传感器、控制器相结

合，实现智能控制，达到节约能源、方便管理的目的。

5.4功能要素

5.4.1能耗数据的实时监测

实时采集各监控点的仪表参数并上传至本地建筑能耗分析管理系统数据库，用户可当地实时查询能

耗监测情况，用户可通过数据监测随时判断各个采集点情况，方便用户及时跟踪处理
