DB34/T 2138-2014 电动洗地机技术条件

ICS13.100

C78

DB34

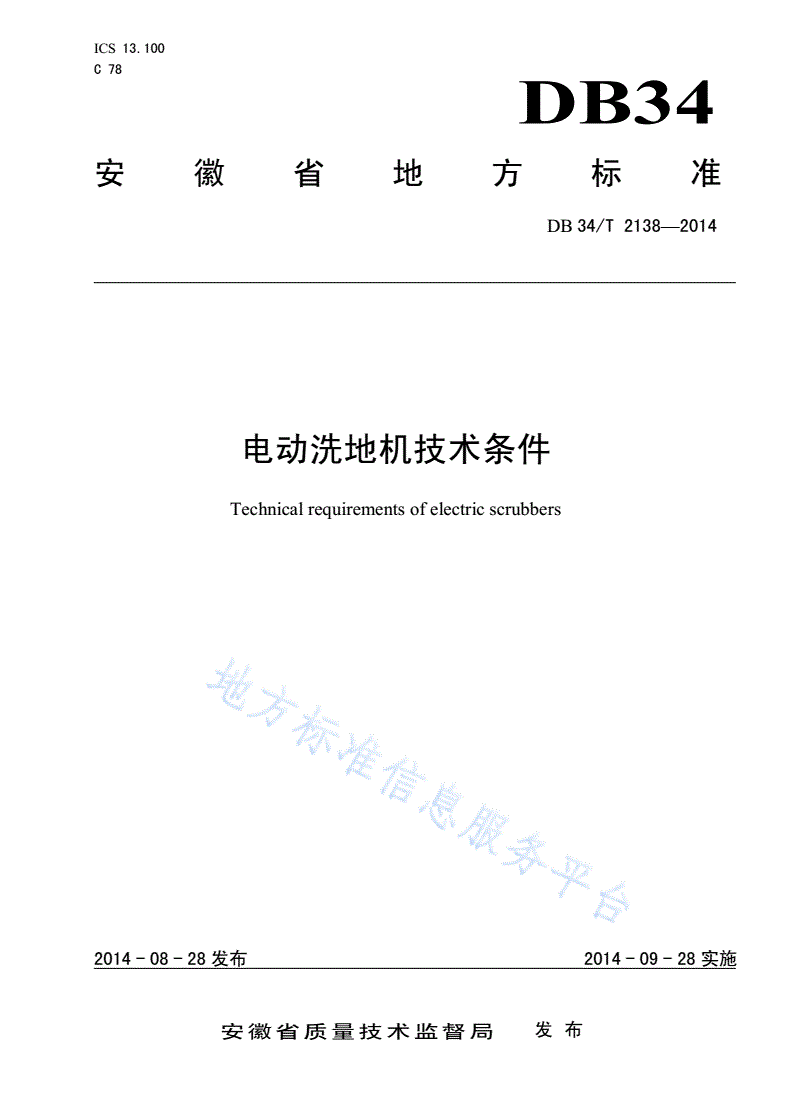

安徽省地方标准

DB34/T2138—2014

电动洗地机技术条件

Technicalrequirementsofelectricscrubbers

文稿版次选择

2014-08-28发布2014-09-28实施

安徽省质量技术监督局发布

DB34/T2138—2014

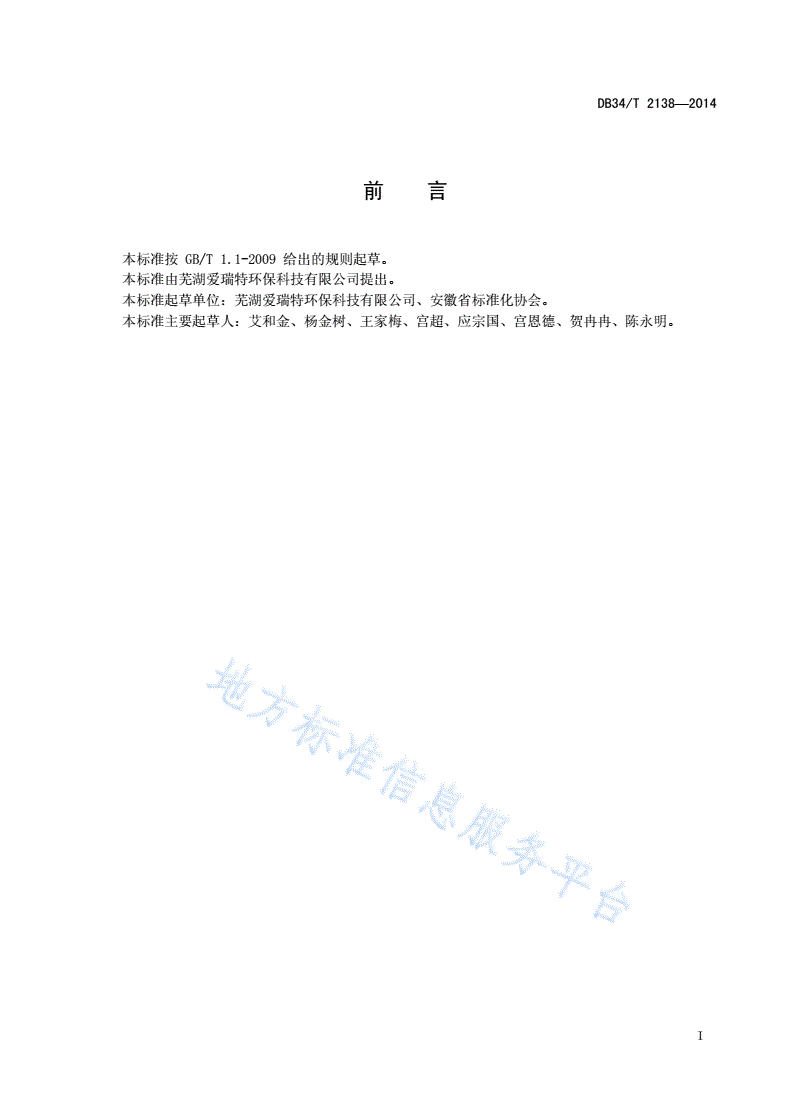

前言

本标准按GB/T1.1-2009给出的规则起草。

本标准由芜湖爱瑞特环保科技有限公司提出。

本标准起草单位：芜湖爱瑞特环保科技有限公司、安徽省标准化协会。

本标准主要起草人：艾和金、杨金树、王家梅、宫超、应宗国、宫恩德、贺冉冉、陈永明。

I

DB34/T2138—2014

电动洗地机技术条件

1范围

本标准规定了电动洗地机的术语和定义、类型与基本参数、要求、试验方法、检验规则、标志、运

输、贮存。

本标准适用于可在供各公共场所内平整光滑地面上作业的电动洗地机。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T4094.2电动汽车操纵件指示器及信号装置的标志

GB/T4942.1旋转电机外壳防护分级

GB/T5171小功率电动机通用技术条件

GB12676汽车制动系统结构、性能和试验方法

GB/T14684建设用砂

GB/T14819电磁式直流伺服电动机通用技术条件

GB/T18332.1电动道路车辆用铅酸蓄电池

3术语及定义

下列术语和定义适用于本文件。

3.1

电动洗地机

以蓄电池作为动力源，具有专用底盘和动力驱动装置，将作业区域内污垢、油渍洗刷干净，并将洗

刷后的污水、赃物收集起来，储存在容器内的一种洗地设备。

3.1.1

手推式电动洗地机

以人力为机器行进动力，手控方向的电动洗地机。

3.1.2

自走式电动洗地机

以蓄电池为机器行进动力源，手控方向的电动洗地机。

1

DB34/T2138—2014

3.1.3

驾驶式电动洗地机

以蓄电池为机器行进动力源，以人驾驶方向盘式的的电动洗地机。

3.2

作业宽度

电动洗地机进行清洗作业时能达到的最大有效作业面的宽度。

3.3

清洗效率

电动洗地机在规定的测试条件下，所测得的被清洗地面污水、赃物的质量与作业前地面污水、赃物

质量之比，以百分率标示。

3.4

清洗速度

电动洗地机在规定的测试条件下满足作业宽度和达到规定清洗效率下，单位时间最大作业距离。

3.5

清洗能力

电动洗地机在规定的测试条件下进行清洗作业，在达到规定的清洗效率前提下，单位时间内能完成

的最大作业面积，其值等于最大清洗速度与最大作业宽度之积。

3.6

清水箱容积

电动洗地机进行正常作业时，清水箱能达到的最大装载容积。

3.7

污水箱容积

电动洗地机进行正常作业时，污水箱能达到的最大装载容积。

3.8

耗水量

电动洗地机在规定的测试条件下，清洗每平方米地面所消耗的清水量。

3.9

吸入垃圾最大直径

在规定的测试条件下，所测得的吸入污水箱内体积最大颗粒的垃圾直径值。

2

DB34/T2138—2014

3.10

连续作业时间

在规定的电池容量条件下，充足电的电动洗地机从开始作业到不能进行正常清洗作业所用时间。

3.11

作业可靠度

在规定的测试条件下，设备正常运转占所有测试时间百分比。

4产品分类及基本参数

4.1分类

按行进动力及操控方式可分为手推式电动扫洗地机、自走式电动洗地机、驾驶式电动洗地机三种型

式，其代号分别为T型、Z型、J型。

4.2型号命名规则

示例：ART-X3T表示由ART公司生产，作业宽度为300毫米的手推式电动洗地机。

4.3基本参数

电动洗地机的基本参数应符合表1规定。

表1电动洗地机基本参数

参数要求

参数名称

T型Z型J型

作业宽度，mm≥300300500

清洗能力，m2/h≥150015003000

清洗效率，%≥909090

最高清洗速度，km/h≥445

吸入垃圾最大粒径，mm≥555

清水箱容量，L≥101050

污水箱容量，L≥121255

耗水量，L/㎡≤0.010.010.01

连续作业时间，h≥444

噪声dB，（A）≤757575
