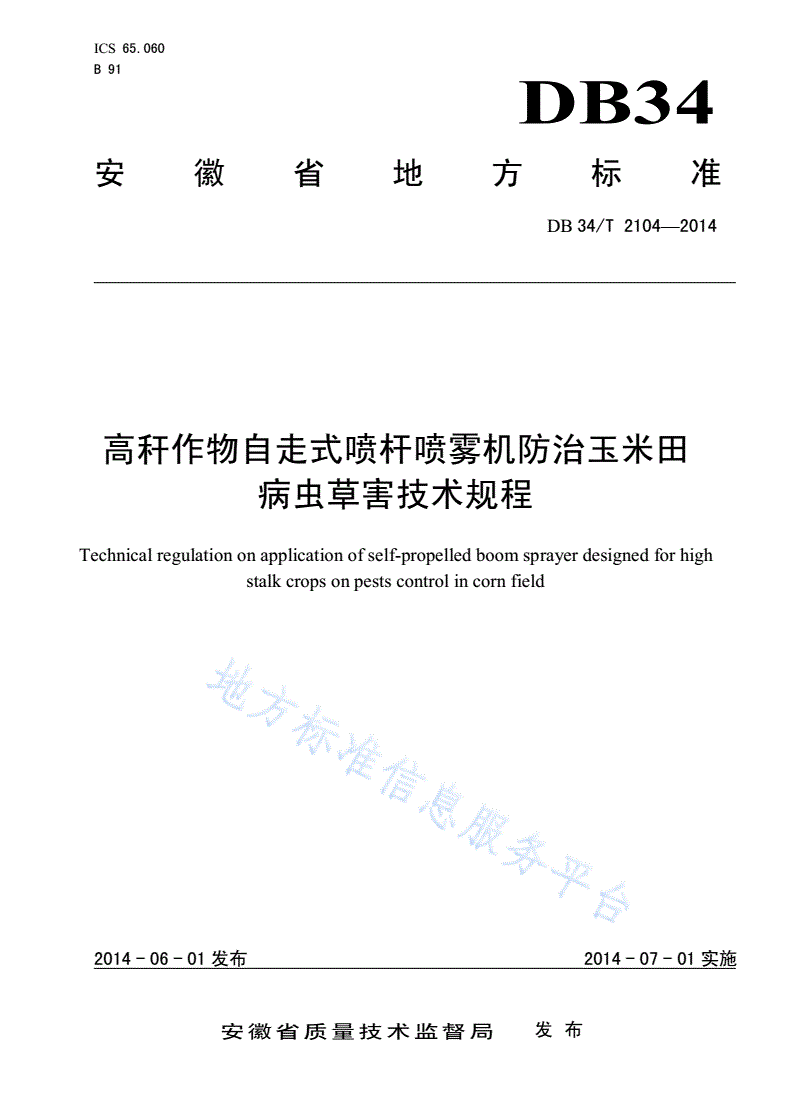

DB34/T 2104-2014 高秆作物自走式喷杆喷雾机防治玉米田 病虫草害技术规程

ICS65.060

B91

DB34

安徽省地方标准

DB34/T2104—2014

高秆作物自走式喷杆喷雾机防治玉米田

病虫草害技术规程

Technicalregulationonapplicationofself-propelledboomsprayerdesignedforhigh

stalkcropsonpestscontrolincornfield

文稿版次选择

2014-06-01发布2014-07-01实施

安徽省质量技术监督局发布

DB34/T2104—2014

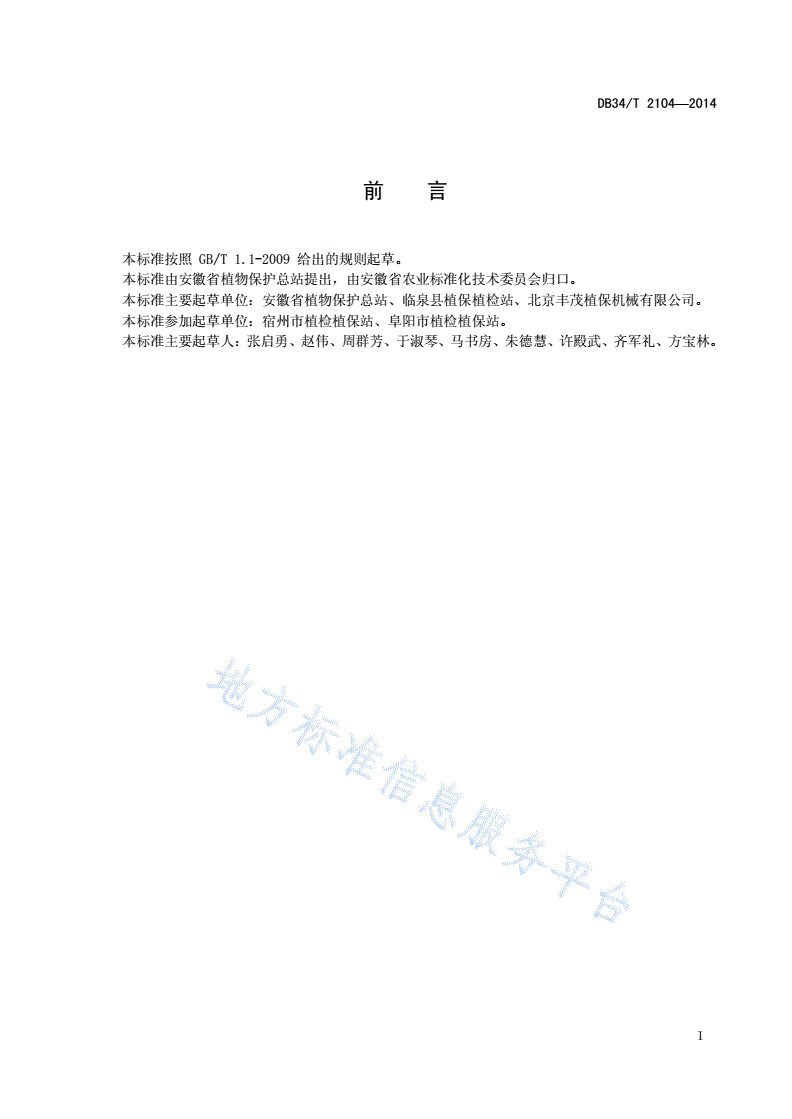

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由安徽省植物保护总站提出，由安徽省农业标准化技术委员会归口。

本标准主要起草单位：安徽省植物保护总站、临泉县植保植检站、北京丰茂植保机械有限公司。

本标准参加起草单位：宿州市植检植保站、阜阳市植检植保站。

本标准主要起草人：张启勇、赵伟、周群芳、于淑琴、马书房、朱德慧、许殿武、齐军礼、方宝林。

I

DB34/T2104—2014

高秆作物自走式喷杆喷雾机防治玉米田病虫草害技术规程

1范围

本标准规定了高秆作物自走式喷杆喷雾机（以下简称喷雾机）防治玉米田病虫草害的技术要求、操

作技术、安全要求、维护与贮存的一般方法。

本标准适用于安徽省淮北地区使用喷雾机防治玉米田病虫草害。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB4285农药安全使用标准

GB/T8321(所有部分)农药合理使用准则

GB/T18676植物保护机械喷雾机(器)喷头标识用颜色编码

GB/T24677.1-2009喷杆喷雾机技术条件

JB/T9782-1999植保机械通用试验方法

NY/T1276农药安全使用规范总则

3技术要求

使用技术符合表1要求。

表1使用技术控制项目指标

项目指标

喷杆作业(整机作业)常用工作压力，MPa0.2～0.4

液泵流量，L/min40

喷头类型扇形雾喷头

喷头间距，cm50

喷头雾面与喷杆夹角，度5～15

喷头流量均匀性误差小于5％

过滤系统三级过滤（加液口、液泵、喷头）

风速，m/s≤3.5

4操作技术

4.1天气选择

1

DB34/T2104—2014

在少露、气温5℃～32℃，风速不大于3.5m/s（三级风以下），且6h内无降雨气象条件下施药

作业。

4.2地块选择

玉米播种时以行距60cm为主导，进行规则条播且能够承载喷雾机的玉米地块。

4.3操作人员要求

操作人员完全了解喷雾机性能、技术参数，且能熟练按照喷雾机操作规程操作机器。作业前应仔细

检查喷雾机，消除隐患，穿戴好防护用具。

4.4行走路线方案设计

根据地块形状和玉米播种模式，科学设计喷雾机行走路线，减少对玉米植株的碾压。

4.5施药前准备

检查喷雾机及其动力设备，包括药箱搅拌器的完好性、喷药液系统是否漏液，并用清水试机（试喷）。

喷雾机在最高压力(0.4MPa)下运转3min，检查各工作部件、各工作部件连接处、密封件处是否有

松动和渗漏。

4.6喷头选择

严格按照农药施用量、喷施药液量等参数选取喷头型号。依据GB/T18676规定，按照颜色选取喷

头型号(见附录A)。

特别注意，在同一喷杆上应该安装同一颜色的喷头，不可把不同颜色的喷头“混搭”安装在同一喷

杆上，造成喷雾不匀。

通常除草剂用蓝色、红色喷头；杀虫剂、杀菌剂用橘黄色、绿色、黄色喷头。

4.7喷头的安装

当选定喷头后，喷头喷雾的扇面应与喷杆呈5～15夹角，相邻喷头扇形雾面30％重叠（见图1），

这样即可以避免相邻喷头扇形雾面相互碰撞，又可以满足扇形雾面叠加，使雾滴在喷雾区域均匀沉积分

布。

图1扇形喷头在喷杆上正确的安装方式

4.8行走速度的确定

速度V的公式：

40

Vg.....................................(1)

QB

2

DB34/T2104—2014

式中：

V—机组前进速度，km/h；

g—喷雾机的喷药量(各个喷头的总和)，L/min；

Q—单位面积施药量，L/667m2；

B—喷雾机的喷幅，m。

4.9喷雾测试与校准

在每个施药喷雾作业季节开始时，喷雾机械检修后、轮胎更换或者安装新的喷头后，要对该喷雾机

进行校准。

4.9.1喷头喷雾量校对

施药前应对每个喷头进行喷量测定和校准。测定时，药液箱加满清水，喷雾机正常工作状态喷雾，

待喷雾稳定后，按JB/T9782-1999规定测量，计算每个喷头的平均喷雾量，如喷雾量误差超过GB/T

24677.1-2009规定值，应调换喷头后再测，直至喷头喷雾量达到GB/T24677.1-2009规定值。

4.9.2喷杆喷雾均匀性测试

在田间地头检测喷杆喷雾均匀性时，可以采用喷雾均匀性测试板（见图2）。当喷雾机正常喷雾作

业后，迅速把测试板放置于喷杆下方，一定时间后抽出测试板，竖直观察，读取测试板下方液面指示值，

若喷雾量差异大于GB/T24677.1-2009规定值，则说明喷雾分布不均匀，需要更换喷头，直至喷雾量

差异达到GB/T24677.1-2009规定值。

图2喷雾均匀性测试板

4.9.3喷雾压力测试与喷杆高度校对

4.9.3.1喷雾压力测试

除草剂、杀虫剂、杀菌剂喷雾作业时，对喷雾作业压力要求不同。喷施除草剂时，为减少雾滴飘移

造成的邻近作物药害，要采用较低的喷雾压力；喷施杀虫剂和杀菌剂时，为增加雾滴对玉米株冠层的穿

透，要采用较高的喷雾压力。
