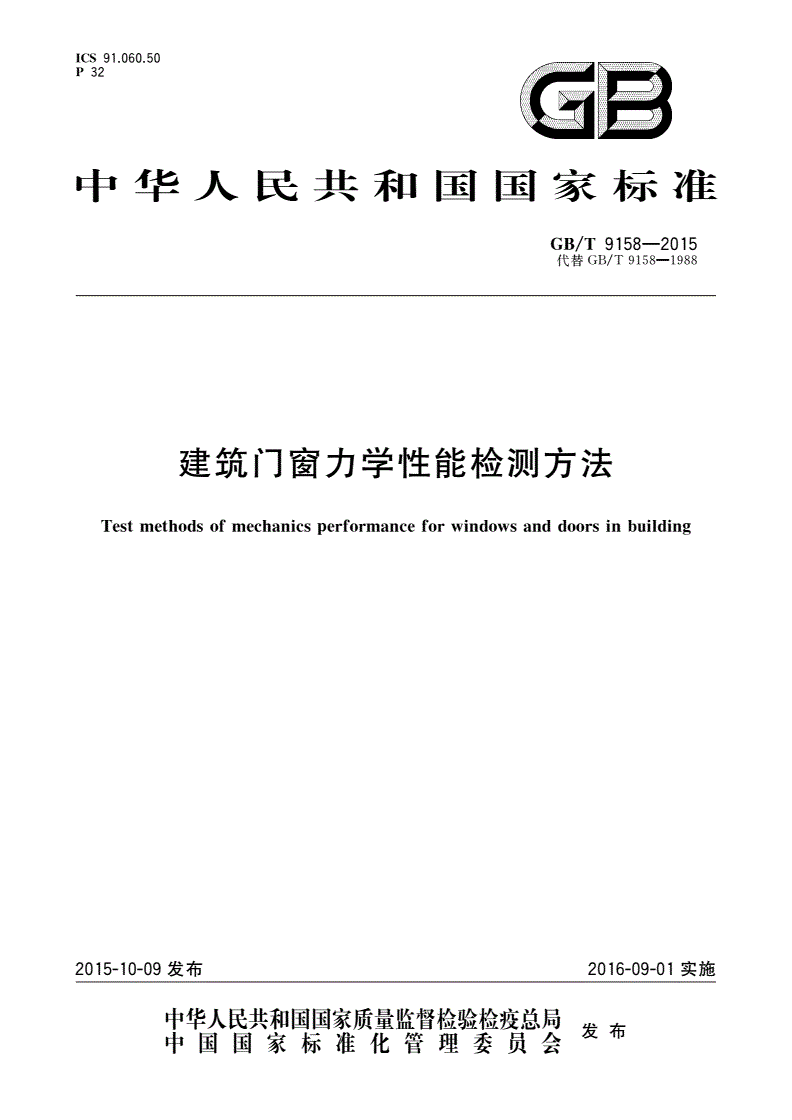

GB/T 9158-2015 建筑门窗力学性能检测方法

ICS91.060.50

P32

中华人民共和国国家标准

/—

GBT91582015

代替/—

GBT91581988

建筑门窗力学性能检测方法

Testmethodsofmechanicserformanceforwindowsanddoorsinbuildin

pg

国家标准ㅤ可打印ㅤ无水印ㅤ高清原版ㅤ去除空白页

2015-10-09发布2016-09-01实施

中华人民共和国国家质量监督检验检疫总局

发布

中国国家标准化管理委员会

/—

GBT91582015

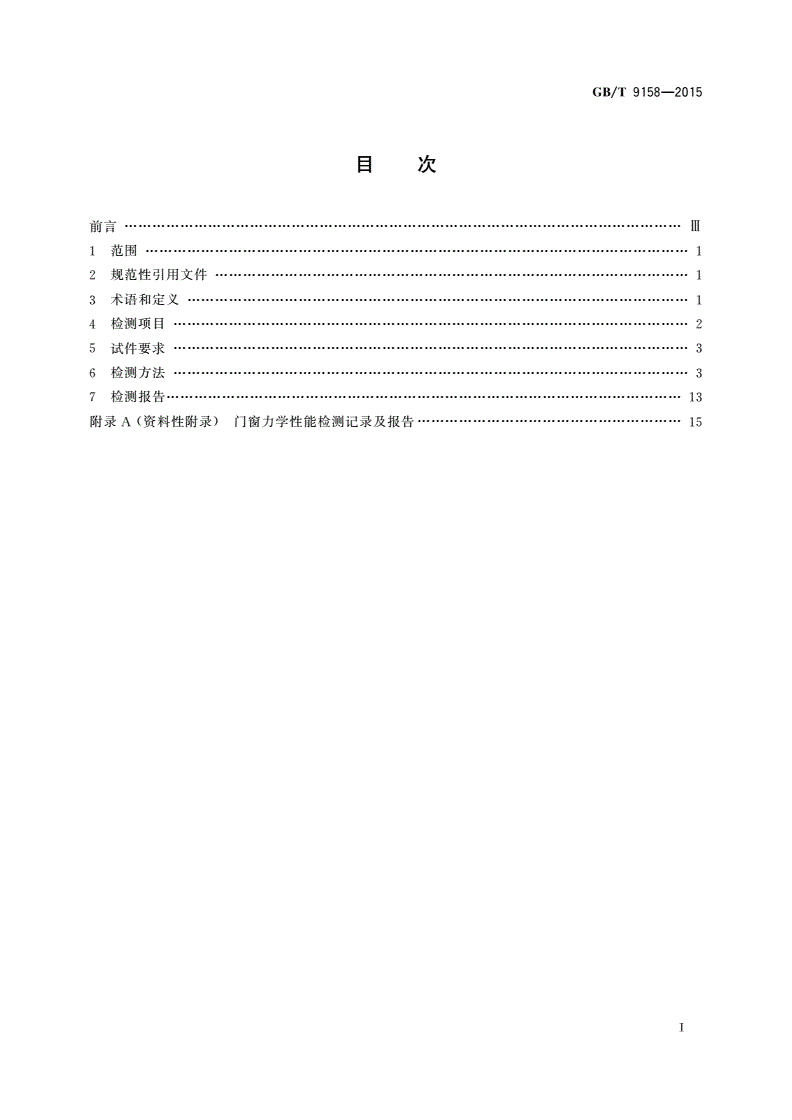

目次

前言…………………………Ⅲ

1范围………………………1

2规范性引用文件…………………………1

3术语和定义………………1

4检测项目…………………2

5试件要求…………………3

6检测方法…………………3

7检测报告…………………13

()…………………

附录A资料性附录门窗力学性能检测记录及报告15

国家标准ㅤ可打印ㅤ无水印ㅤ高清原版ㅤ去除空白页

Ⅰ

/—

GBT91582015

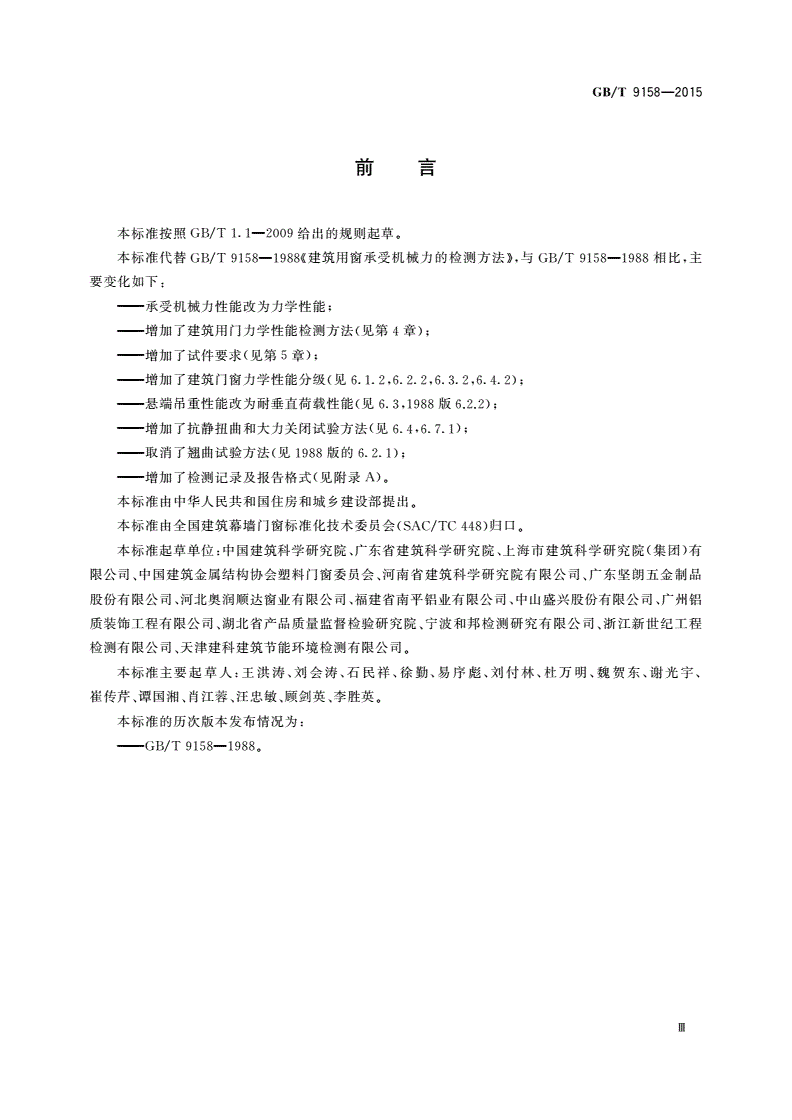

前言

本标准按照/—给出的规则起草。

GBT1.12009

/—《》,/—,

本标准代替GBT91581988建筑用窗承受机械力的检测方法与GBT91581988相比主

要变化如下:

———承受机械力性能改为力学性能;

———();

增加了建筑用门力学性能检测方法见第章

4

———();

增加了试件要求见第章

5

———(,,,);

增加了建筑门窗力学性能分级见6.1.26.2.26.3.26.4.2

———(,);

悬端吊重性能改为耐垂直荷载性能见版

6.319886.2.2

———(,);

增加了抗静扭曲和大力关闭试验方法见6.46.7.1

———();

取消了翘曲试验方法见1988版的6.2.1

———()。

增加了检测记录及报告格式见附录A

国家标准ㅤ可打印ㅤ无水印ㅤ高清原版ㅤ去除空白页

Ⅲ

/—

GBT91582015

建筑门窗力学性能检测方法

1范围

、、、

本标准规定了建筑门窗力学性能检测方法的术语和定义检测项目试件要求检测方法和检测

报告。

本标准适用于各类手动启闭的建筑用门窗。

、、、。

本标准不适用于防火门窗逃生门窗排烟窗防射线屏蔽门等特种门窗

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/建筑门窗术语

GBT5823

/整樘门软重物体撞击试验

GBT14155

/窗的启闭力试验方法

GBT29048

/整樘门垂直荷载试验

GBT29049

/国家标准ㅤ可打印ㅤ无水印ㅤ高清原版ㅤ去除空白页

平开门和旋转门抗静扭曲性能的测定

GBT29530

/门的启闭力试验方法

GBT29555

3术语和定义

/界定的以及下列术语和定义适用于本文件。

GBT5823

3.1

门窗力学性能mechanicserformanceforwindowsanddoors

p

门窗活动扇在机械力作用下保持正常使用功能的能力。

3.2

启闭力oeratinforce

pg

、。

门窗锁闭装置的锁紧力和松开力活动扇开启力和关闭力的最大值

3.3

耐软重物撞击性能erformanceofsoftheavbodimactresistance

pyyp

(、)。

门扇落地窗橱窗承受软重物体垂直于平面撞击而不破坏的能力

3.4

耐垂直荷载性能erformanceofverticalloadresistance

p

门窗活动扇在开启状态下承受垂直荷载的能力。

3.5

抗静扭曲性能erformanceofstatictorsionresistance

p

门扇承受静态扭曲力作用下保持平面状态的能力。

1

/—

GBT91582015

3.6

抗扭曲变形性能erformanceoftwistindeformationresistance

pg

,,

推拉门窗在启闭过程中当活动扇受到阻力作用时仍强行推拉执手安装执手的部位抵抗变形的

能力。

3.7

抗对角线变形性能erformanceofdiaonaldeformationresistance

pg

,,

推拉门窗在启闭过程中活动扇受到阻力作用时仍强行推拉活动扇门窗活动扇抵抗产生对角线变

形的能力。

3.8

抗大力关闭性能erformanceofviorousshutdownresistance

pg

,。

当撑挡没有锁紧或功能失效时开启状态的门窗活动扇与框发生猛烈碰撞时的承受能力

4检测项目

建筑门和窗力学性能检测项目应分别符合表和表的规定。

12

表1门力学性能检测项目

门类别

项目

平开门推拉门提升推拉门推拉下悬门内平开下悬门转门折叠门

启闭力√√√√√√√

耐软重物撞击性能国家标准ㅤ可打印ㅤ无水印ㅤ高清原版ㅤ去除空白页

√√√√√√√

耐垂直荷载性能√———√√√

抗静扭曲性能√———√√√

抗扭曲变形性能—√√√———

抗对角线变形性能—√√√———

抗大力关闭性能√———√——

:。

注抗大力关闭性能检测为破坏性试验

表2窗力学性能检测项目

窗类别

项目

滑轴上下提升折叠外开内开滑轴水平推拉内平开

平开推拉立转

平开推拉推拉推拉上悬下悬上悬旋转下悬下悬

启闭力√√√√√√√√√√√√√

耐垂直

√√———√———√——√

荷载性能

抗静扭

√√———√√√√√√—√

曲性能

抗扭曲

——√√√√—————√—

变形性能

抗对角线

——√√√√—————√—

变形性能

2

/—

GBT91582015

()

表续

2

窗类别

项目

滑轴上下提升折叠外开内开滑轴水平推拉内平开

平开推拉立转

平开推拉推拉推拉上悬下悬上悬旋转下悬下悬

抗大力√

√—————√√√———

关闭性能

开启限位√√————√√√———√

撑挡试验√—————√√√———√

:。

注抗大力关闭性能检测为破坏性试验

5试件要求

应按设计要求和性能检测的要求选择具有代表性的樘门窗产品作为试件。

5.13

,、

5.2试验前试件在温度为15℃~30℃相对湿度为25%~75%的环境条件下放置时间不应小于

,。

24h单项检测方法无检测环境要求时应按此环境条件进行试验对于有较好抗湿度影响稳定性的铝

、,。

合金门窗塑料门窗等试件环境条件可不考虑相对湿度

,,

5.3试件应按其实际使用状态进行安装安装后不应产生可能影响试验结果的扭曲和变形不应安装

其他附件。国家标准ㅤ可打印ㅤ无水印ㅤ高清原版ㅤ去除空白页

6检测方法

6.1启闭力

6.1.1原理

,

测定门窗锁闭装置锁紧和松开过程的操作力或力矩以及门窗活动扇在缓慢开启和缓慢关闭过程

中所需操作力的最大值。

6.1.2分级

、,。

采用活动扇操作力锁闭装置操作力和力矩作为分级指标分级应满足表的要求

3

表启闭力分级

3

分级123456

活动扇操作力Fh

150≥>100100≥>7575≥>5050≥>2525≥>10≤10

FhFhFhFhFhFh

N
