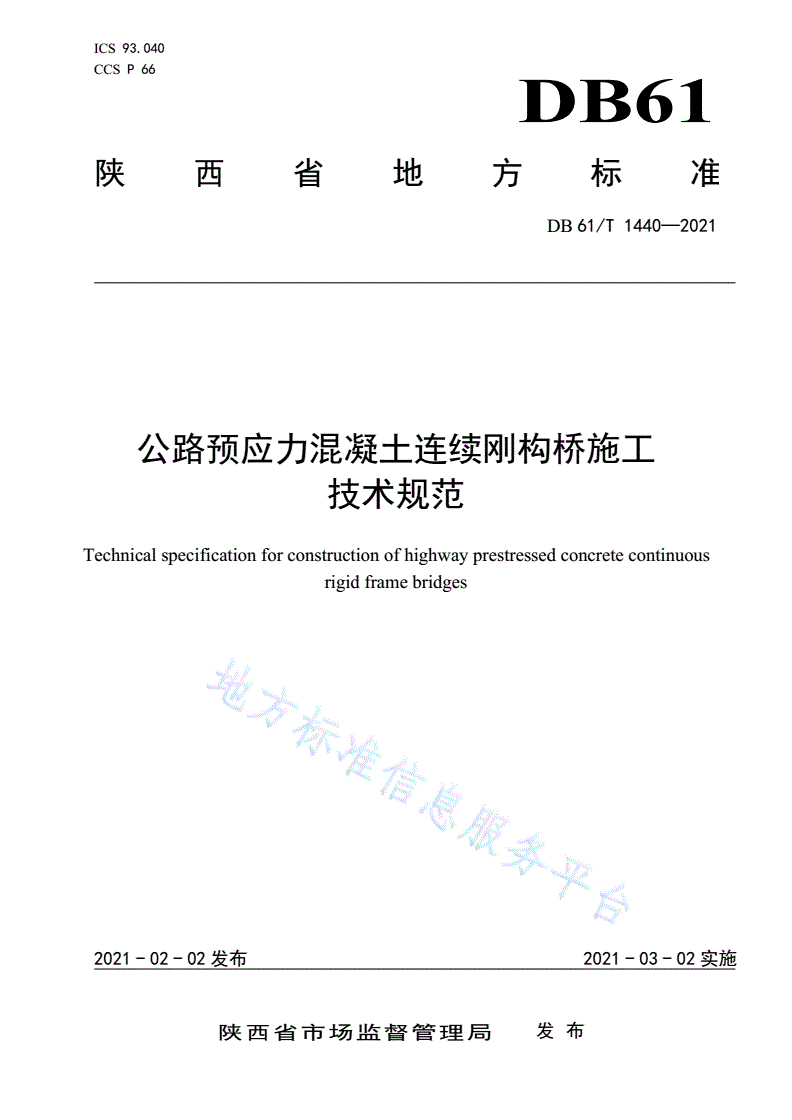

DB61/T 1440-2021 公路预应力混凝土连续刚构桥施工技术规范

ICS93.040

CCSP66

DB61

陕西省地方标准

DB61/T1440—2021

公路预应力混凝土连续刚构桥施工

技术规范

Technicalspecificationforconstructionofhighwayprestressedconcretecontinuous

rigidframebridges

2021-02-02发布2021-03-02实施

陕西省市场监督管理局发布

DB61/T1440—2021

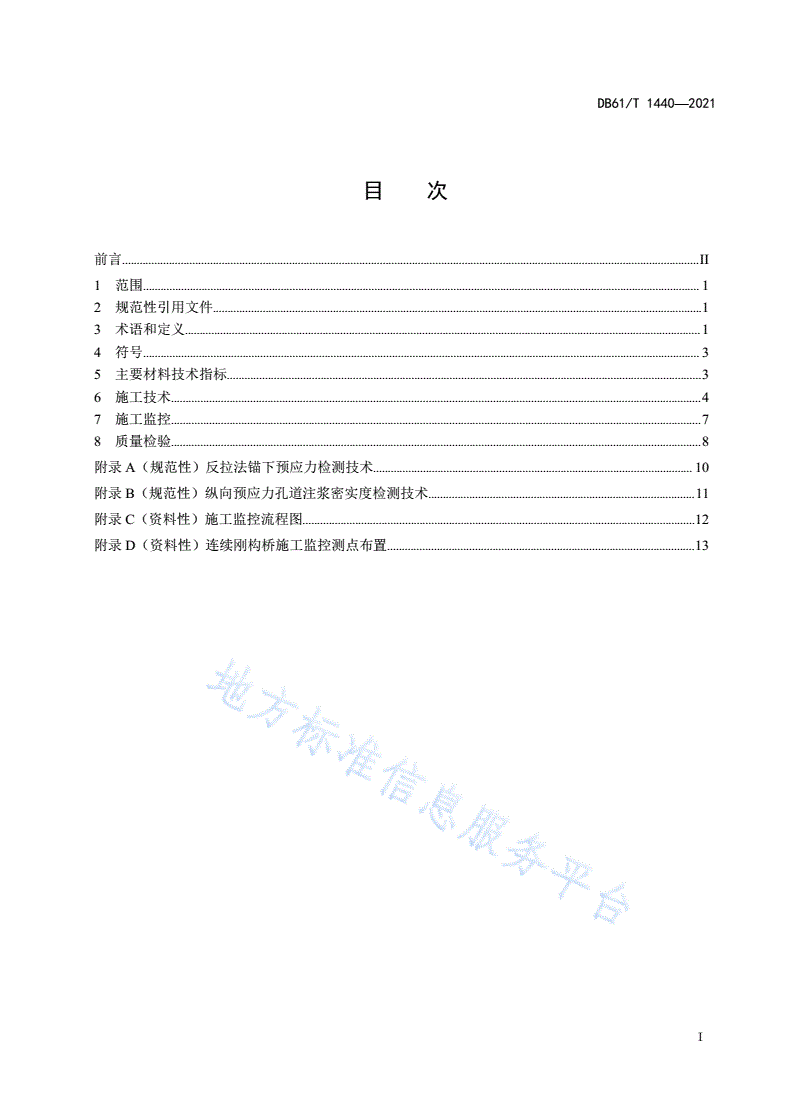

目次

前言.....................................................................................................................................................................................................II

1范围..............................................................................................................................................................................................1

2规范性引用文件.......................................................................................................................................................................1

3术语和定义................................................................................................................................................................................1

4符号..............................................................................................................................................................................................3

5主要材料技术指标..................................................................................................................................................................3

6施工技术.....................................................................................................................................................................................4

7施工监控.....................................................................................................................................................................................7

8质量检验.....................................................................................................................................................................................8

附录A（规范性）反拉法锚下预应力检测技术.............................................................................................................10

附录B（规范性）纵向预应力孔道注浆密实度检测技术...........................................................................................11

附录C（资料性）施工监控流程图......................................................................................................................................12

附录D（资料性）连续刚构桥施工监控测点布置.........................................................................................................13

I

DB61/T1440—2021

前  言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件由陕西省交通运输厅提出。

本文件由陕西省交通运输标准化技术委员会归口。

本文件起草单位：陕西省公路局、陕西通宇公路研究所有限公司、陕西省交通建设集团有限公司、

长安大学。

本文件主要起草人：万振江、金宏忠、魏家乐、李春轩、涂静、舒涛、杨继承、邬晓光、屈仆、赵

颖超、叶全斌、朱东方、李轩、姜海力、雷波涛。

本文件由陕西省公路局负责解释。

本文件首次发布。

联系信息如下：

单位：陕西省公路局

电话：029-88408404

地址：西安市含光路110号

邮编：710068

II

DB61/T1440—2021

公路预应力混凝土连续刚构桥施工技术规范

1范围

本文件规定了公路预应力混凝土连续刚构桥主要材料技术指标、施工技术、施工监控及质量检验。

本文件适用于悬臂浇筑施工的公路预应力混凝土连续刚构桥。悬臂拼装的连续刚构桥以及悬臂施工

连续梁桥、波形钢腹板桥等可参考本文件。

公路预应力混凝土连续刚构桥施工除应符合本规范外，尚应符合国家及行业现行相关标准的规定。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB50496大体积混凝土施工标准

CJJ/T281桥梁悬臂浇筑施工技术标准

JGJ/T12轻骨料混凝土应用技术标准

JGJ/T178补偿收缩混凝土应用技术规程

JGJ/T221纤维混凝土应用技术规程

JGJ/T283自密实混凝土应用技术规程

JT/T946公路工程预应力孔道灌浆料（剂）

JT/T1265桥梁用预应力精轧螺纹钢筋张拉力检测方法

JTG3362公路钢筋混凝土及预应力混凝土桥涵设计规范

JTG/T3650公路桥涵施工技术规范

JTGF80/1公路工程质量检验评定标准第一册土建工程

JTGF90公路工程施工安全技术规范

DB61/T1288桥梁结构预应力监测技术规程

3术语和定义

下列术语和定义适用于本文件。

3.1

悬臂浇筑法cast-in-placecantilevermethod

在以桥墩为中心的顺桥向两侧，采用专用设备对称平衡地逐段向跨中浇筑混凝土梁体，并逐段施加

预应力的施工方法。

[来源：JTG/T3650—2020，2.0.11]

1

DB61/T1440—2021

3.2

挂篮movablesuspendedscaffolding

悬臂法浇筑混凝土梁体时，用于承受梁体自重及施工荷载，能逐段向前移动并经特殊设计的主要工

艺设备。主要组成部分有承重系统、悬吊系统、锚固系统、行走系统和模板系统。

[来源：JTG/T3650—2020，2.0.12，有修改]

3.3

托架corbel

墩顶梁段施工时，利用墩身预埋件与钢构件拼制连接而成的承载支撑结构。

[来源：CJJ/T281—2018，2.1.7]

3.4

反拉法pull-outedtestingmethod

预应力筋张拉施工后，在梁体外对已张拉的预应力筋再次重新分级施加荷载,测量反拉力值和位移

值，通过反拉力与位移关系计算锚下有效预应力值。

[来源：DB61/T1288—2019，3.1.7]

3.5

锚下有效预应力effectiveprestressunderanchorage

预应力张拉锚固后，预应力筋锚下实际留存的应力。

[来源：DB61/T1288—2019，3.1.2]

3.6

注浆密实度groutingdensity

固化注浆料所占预应力孔道体积的比例。

[来源：DB61/T1288—2019，3.1.8]

3.7

施工监控constructionmonitoringandcontrol

针对桥梁设计目标，通过施工过程模拟分析、现场监测以及误差识别与预测，对桥梁施工过程中的

结构进行反馈控制，为实现设计要求的成桥结构受力与线形状态提供技术支撑的全部工作总称。

3.8

施工监测constructionmeasurement

在桥梁施工过程中，对结构应力、索力、几何状态、温度等进行的现场量测。

3.9

反馈控制feedbackcontrol

在桥梁施工监控过程中，获取已施工结构的变形和内力测量数据，预测未施工结构变形和内力，将

结构信息与预控数据进行比较，通过误差分析和参数调整等一系列控制手段，使桥梁结构达到预期目标。

2

DB61/T1440—2021

3.10

主梁预拱度maingirdercamber

为抵消主梁在设计荷载及施工荷载作用下产生的位移（挠度），在施工时所预留的与位移方向相反

的校正量。

[来源：JTG/T3650—2020，2.0.19，有修改]

4符号

下列符号适用于本文件。

F1——锚下预应力检测反拉力；

F2——锚具对夹片的水平反力；

F3——锚下有效预应力；

L——次中跨或中跨计算跨径（m）；

L0——预应力孔道总长度（m）；

Lsum——累计注浆缺陷长度（m）；

Lmax——最长注浆缺陷长度（m）；

If——综合定性注浆指数；

t——冲击回波实际传播时间；

tz——正常混凝土区域无预应力孔道位置处冲击回波的标定传播时间；

tw——正常混凝土区域预应力孔道未注浆位置处冲击回波的标定传播时间；

β——注浆不密实度

5主要材料技术指标

5.1常规材料

常规材料包括公路预应力混凝土连续刚构桥采用的普通混凝土、普通钢筋、预应力钢筋等，技术指

标应符合JTG3362相关要求。

5.2轻骨料混凝土

应符合JGJ/T12相关要求。

5.3补偿收缩混凝土

应符合JGJ/T178相关要求。

5.4纤维混凝土

应符合J
