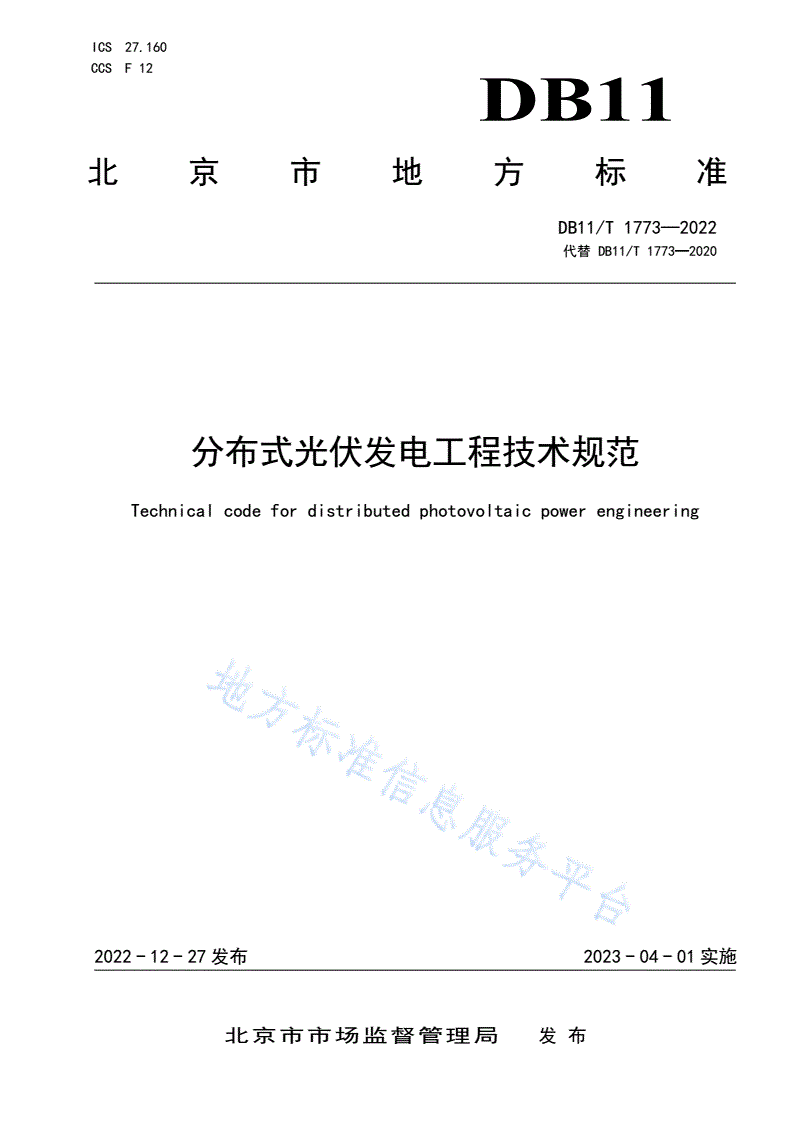

DB11/T 1773-2022 分布式光伏发电工程技术规范

ICS27.160

CCSF12

DB11

北京市地方标准

DB11/T1773—2022

代替DB11/T1773—2020

分布式光伏发电工程技术规范

Technicalcodefordistributedphotovoltaicpowerengineering

2022-12-27发布2023-04-01实施

北京市市场监督管理局发布

DB11/T1773—2022

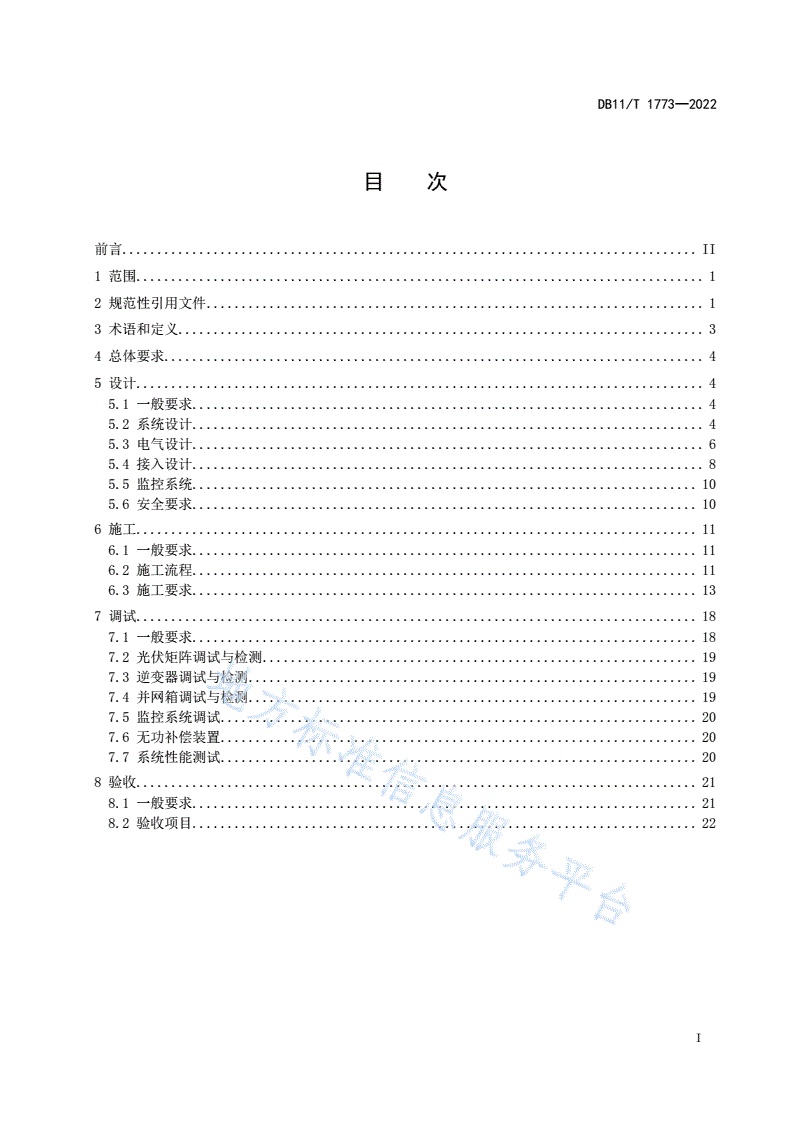

目次

前言..................................................................................II

1范围.................................................................................1

2规范性引用文件.......................................................................1

3术语和定义...........................................................................3

4总体要求.............................................................................4

5设计.................................................................................4

5.1一般要求.........................................................................4

5.2系统设计.........................................................................4

5.3电气设计.........................................................................6

5.4接入设计.........................................................................8

5.5监控系统........................................................................10

5.6安全要求........................................................................10

6施工................................................................................11

6.1一般要求........................................................................11

6.2施工流程........................................................................11

6.3施工要求........................................................................13

7调试................................................................................18

7.1一般要求........................................................................18

7.2光伏矩阵调试与检测..............................................................19

7.3逆变器调试与检测................................................................19

7.4并网箱调试与检测................................................................19

7.5监控系统调试....................................................................20

7.6无功补偿装置....................................................................20

7.7系统性能测试....................................................................20

8验收................................................................................21

8.1一般要求........................................................................21

8.2验收项目........................................................................22

I

DB11/T1773—2022

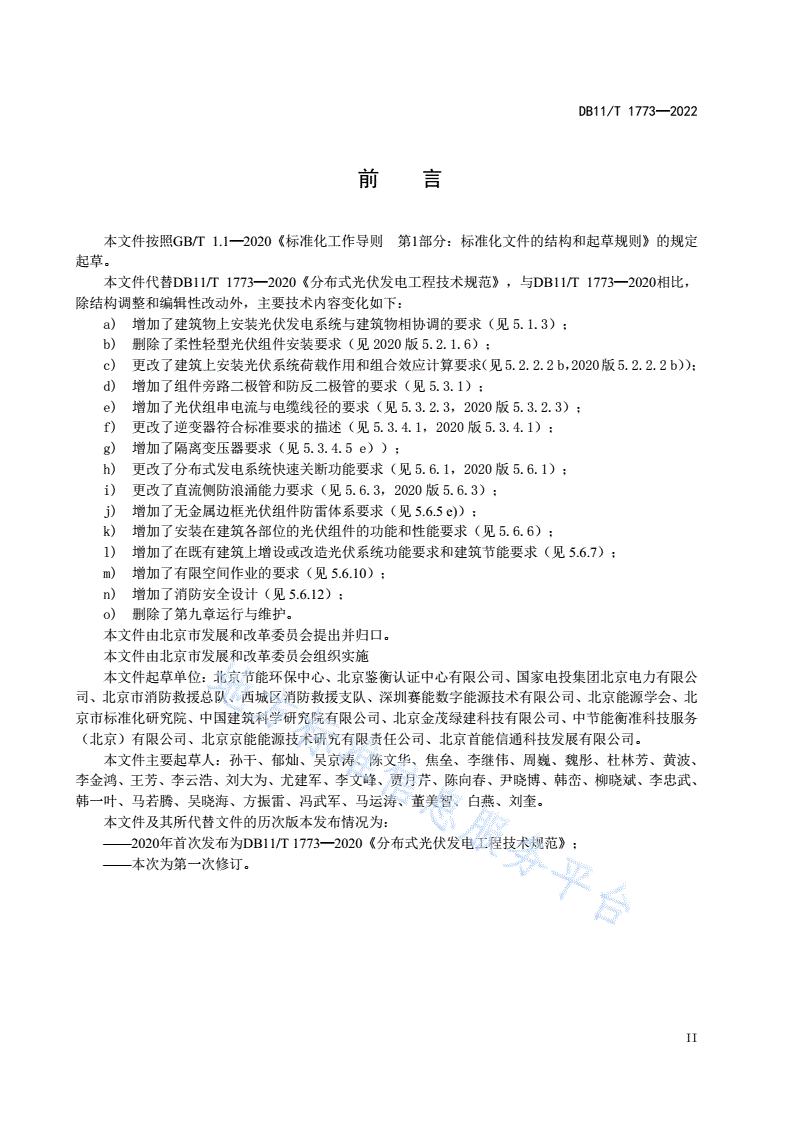

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件代替DB11/T1773—2020《分布式光伏发电工程技术规范》，与DB11/T1773—2020相比，

除结构调整和编辑性改动外，主要技术内容变化如下：

a)增加了建筑物上安装光伏发电系统与建筑物相协调的要求（见5.1.3）；

b)删除了柔性轻型光伏组件安装要求（见2020版5.2.1.6）；

c)更改了建筑上安装光伏系统荷载作用和组合效应计算要求（见5.2.2.2b，2020版5.2.2.2b））；

d)增加了组件旁路二极管和防反二极管的要求（见5.3.1）；

e)增加了光伏组串电流与电缆线径的要求（见5.3.2.3，2020版5.3.2.3）；

f)更改了逆变器符合标准要求的描述（见5.3.4.1，2020版5.3.4.1）；

g)增加了隔离变压器要求（见5.3.4.5e））；

h)更改了分布式发电系统快速关断功能要求（见5.6.1，2020版5.6.1）；

i)更改了直流侧防浪涌能力要求（见5.6.3，2020版5.6.3）；

j)增加了无金属边框光伏组件防雷体系要求（见5.6.5e)）；

k)增加了安装在建筑各部位的光伏组件的功能和性能要求（见5.6.6）；

l)增加了在既有建筑上增设或改造光伏系统功能要求和建筑节能要求（见5.6.7）；

m)增加了有限空间作业的要求（见5.6.10）；

n)增加了消防安全设计（见5.6.12）；

o)删除了第九章运行与维护。

本文件由北京市发展和改革委员会提出并归口。

本文件由北京市发展和改革委员会组织实施

本文件起草单位：北京节能环保中心、北京鉴衡认证中心有限公司、国家电投集团北京电力有限公

司、北京市消防救援总队、西城区消防救援支队、深圳赛能数字能源技术有限公司、北京能源学会、北

京市标准化研究院、中国建筑科学研究院有限公司、北京金茂绿建科技有限公司、中节能衡准科技服务

（北京）有限公司、北京京能能源技术研究有限责任公司、北京首能信通科技发展有限公司。

本文件主要起草人：孙干、郁灿、吴京涛、陈文华、焦垒、李继伟、周巍、魏彤、杜林芳、黄波、

李金鸿、王芳、李云浩、刘大为、尤建军、李文峰、贾月芹、陈向春、尹晓博、韩峦、柳晓斌、李忠武、

韩一叶、马若腾、吴晓海、方振雷、冯武军、马运涛、董美智、白燕、刘奎。

本文件及其所代替文件的历次版本发布情况为：

——2020年首次发布为DB11/T1773—2020《分布式光伏发电工程技术规范》；

——本次为第一次修订。

II

DB11/T1773—2022

分布式光伏发电工程技术规范

1范围

本文件规定了分布式光伏发电项目的总体要求、设计、施工、调试、验收等要求。

本文件适用于以10kV及以下电压等级接入电网，单个并网点总装机容量不超过6MW的光伏发电系

统。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T2518连续热镀锌和锌合金镀层钢板及钢带

GB/T4208外壳防护等级（IP代码）

GB/T9535地面用晶体硅光伏组件设计鉴定和定型

GB/T12325电能质量供电电压偏差

GB/T12326电能质量电压波动和闪变

GB/T14048.2低压开关设备和控制设备第2部分：断路器

GB/T14285继电保护和安全自动装置技术规程

GB/T14549电能质量公用电网谐波

GB/T15543电能质量三相电压不平衡

GB/T16895.32低压电气装置第7-712部分：特殊装置或场所的要求太阳能光伏(PV)电源系统

GB/T18575建筑幕墙抗震性能振动台试验方法

GB/T18802.11低压电涌保护器(SPD)第11部分低压电源系统的电涌保护器性能要求和试验方

法

GB/T18802.31低压电涌保护器第31部分:用于光伏系统的电涌保护器性能要求和试验方法

GB/T18911地面用薄膜光伏组件设计鉴定和定型

GB/T19064家用太阳能光伏电源系统技术条件和试验方法

GB20052电力变压器能效限定值及能效等级

GB/T21086建筑幕墙

GB/T29321光伏发电站无功补偿技术规范

GB/T32512光伏发电站防雷技术要求

GB/T33342户用分布式光伏发电并网接口技术规范

GB/T33599光伏发电站并网运行控制规范

GB/T34932分布式光伏发电系统远程监控技术规范

GB/T34933光伏发电站汇流箱检测技术规程

GB/T34936光伏发电站汇流箱技术要求

GB/T36963光伏建筑一体化系统防雷技术规范

GB/T37408光伏发电并网逆变器技术要求

1

DB11/T1773—2022

GB/T37655光伏与建筑一体化发电系统验收规范

GB50009建筑结构荷载规范

GB50011建筑抗震设计规范

GB50017钢结构设计标准

GB50018冷弯薄壁型钢结构技术规范

GB50052供配电系统设计规范

GB50057建筑物防雷设计规范

GB50068建筑结构可靠性设计统一标准

GB50116火灾自动报警系统设计规范

GB50140建筑灭火器配置设计规范

GB50150电气装置安装工程电气设备交接试验标准

GB50153工程结构可靠性设计统一标准

GB50168电气装置安装工程电缆线路施工及验收标准

GB50169电气装置安装工程接地装置施工及验收规范

GB50172电气装置安装工程蓄电池施工及验收规范

GB50191构筑物抗震设计规范

GB50205钢结构工程施工质量验收标准

GB50207屋面工程质量验收规范

GB50217电力工程电缆设计标准

GB/T50224建筑防腐蚀工程施工质量验收标准

GB50227并联电容器装置设计规范

GB50303建筑电气工程施工质量验收规范

GB50345屋面工程技术规范

GB50429铝合金结构设计规范

GB50693坡屋面工程技术规范

GB50794光伏发电站施工规范

GB/T50796光伏发电工程验收规范

GB50797光伏发电站设计规范

GB50896压型金属板工程应用技术规范

GB51022门式刚架轻型房屋钢结构技术规范

GB/T51368建筑光伏系统应用技术标准

DL/T448电能计量装置技术管理规程

DL/T620交流电气装置的过电压保护和绝缘配合

DL/T621交流电气装置的接地

DL5027电力设备典型消防规程

DL/T5044电力工程直流电源系统设计技术规程

DL/T5137电测量及电能计量装置设计技术规程

DL/T5222导体和电器选择设计规程

JGJ/T101建筑抗震试验规程

JGJ102玻璃幕墙工程技术规范

JGJ133金属与石材幕墙工程技术规范

JGJ/T139玻璃幕墙工程质量检验标准

JG/T490太阳能光伏系统支架通用技术要求

2

DB11/T1773—2022

JG/T492建筑用光伏构件通用技术要求

JG/T516建筑装饰用彩钢板

JG/T535建筑用柔性薄膜光伏组件

NB/T32004光伏并网逆变器技术规范

NB/T42073光伏发电系统用电缆

NB/T42142光伏并网微型逆变器技术规范

DB11/T852有限空间作业安全技术规范

DB11/T1401太阳能光伏发电系统数据采集及传输系统技术条件

DB11/T1402太阳能光伏在线监测系统接入规范

DB11/T2036分布式光伏发电系统电气安全技术规范

DB11/T2037光伏建筑一体化设计要求

3术语和定义

下列术语和定义适用本文件。

3.1

分布式光伏发电系统distributedphotovoltaic(PV)powersystem

在用户现场或靠近用户现场，采用光伏组件，将太阳能辐射直接转换为电能的发电系统。简称“光

伏系统”。

3.2

光伏组件photovoltaic(PV)module

具有封装及内部联结的，能单独提供电流输出的，最小不可分割的太阳电池组合装置。光伏组件按

太阳电池封装类型可分为玻璃封装光伏组件和柔性封装光伏组件。

3.3

建材型光伏构件photovoltaic(PV)moduleasbuildingcomponents

集成封装光伏发电芯片，具有光伏发电功能和建材功能的建材构件。

3.4

柔性光伏组件flexiblephotovoltaic(PV)module

采用柔性材料封装，可以一定程度弯曲而保持组件各项性能不被破坏的轻型光伏组件。

3.5

光伏组件串photovoltaic(PV)modulesstring

在光伏发电系统中，将若干个光伏组件串联后，形成具有一定直流电输出的电路单元。

3.6

光伏阵列photovoltaic(PV)array

将若干个光伏组件在机械和电器上按一定方式组装在一起并且有固定的支撑结构而构成的直流发

电单元。

3.7

额定容量ratedcapacity

光伏系统中安装的逆变器的额定有功功率之和，计量单位是千瓦（kW）。

3.8

蓄电池Secondarybattery

能将所获得的电能以化学能的形式贮存并将化学能转为电能的一种电化学装置。

3

DB11/T1773—2022

4总体要求

4.1光伏系统工程应进行勘察与可行性评估，并根据规划设计进行发电量预估。

4.2光伏系统设计应综合考虑辐照条件、建筑条件、并网条件、雷电环境及有关安全防护条件、安装

和运输条件等因素，与建筑及周边环境相协调，并应符合安全可靠、适用、环保、美观，便于清洗和维

护的要求。

4.3光伏建筑一体化系统应纳入建筑工程管理，统一规划、同步设计、同步施工、同步验收，与建筑

工程同时投入使用，建筑设计应根据光伏组件的类型、安装位置和安装方式，为光伏组件的安装、使用、

维护和保养提供必要的承载条件和空间。

4.4光伏系统的最大系统电压应不大于1500VDC，建筑光伏系统的最大系统电压宜不大于1000（＋

100）VDC。

4.5无人值守的光伏系统，应设置生产运行远程监控系统，并定期查看设备运行工况；具备条件的，

宜布置远程视频监控系统，作为无人值守的补充监控手段，加强现场安全状态监控特别是恶劣气象条件

下的监控。

5设计

5.1一般要求

5.1.1光伏系统应优先选用环保低碳、节能高效的材料和设备。

5.1.2在既有建筑物上安装光伏系统，必须进行建筑物结构安全复核，必要时须增加支撑结构，并应

满足GB50153的要求；电气安全应满足GB50303的要求。

5.1.3安装于建筑物上的光伏系统不应超出建筑物结构轮廓线，其支撑结构的结构样式、建设高度、

结构外沿应与建筑物立面相协调。

5.1.4安装于建筑物上的光伏系统的防雷设计应符合GB50057的要求。

5.1.5光伏组件不宜产生光污染。

5.1.6光伏系统不应降低相邻建筑物的日照标准。

5.1.7对于采用双面发电光伏组件的光伏系统，可结合光伏方阵布置方案，设置光伏组件背面的反射

措施。

5.1.8与建筑相结合的光伏系统其直流侧最大系统电压大于或等于120V时，宜设置直流电弧保护装

置。

5.1.9光伏系统的过电压保护应选用低残压、低残流的防雷技术或产品；接地系统应优先选用隔离式

分组接地防护技术。

5.2系统设计

5.2.1基本要求

5.2.1.1光伏方阵与逆变器之间的容量配比应综合考虑光伏方阵的安装类型、场地条件、太阳能资源、

光伏方阵至逆变器的各项损耗等因素后确定。

5.2.1.2宜配套组件清洗系统。

5.2.1.3结构安全设计应符合GB50068、GB50153的要求。

5.2.1.4光伏幕墙系统应设置防止构件坠落的警示标识、安全措施，应满足GB/T20186、JGJ133、JGJ/T

365的有关规定。

5.2.1.5在人员有可能接触或接近光伏系统的位置，应设置防触电警示标识。

4

DB11/T1773—2022

5.2.2支架和支撑系统

5.2.2.1支架和支撑系统材料要求如下：

a)支架和支撑系统应结合工程实际选用材料，金属支架的选用应符合JG/T490的规定，应使用

不燃材料；

b)异质金属接触、紧固时，应采取防止电化学腐蚀的隔离措施。

5.2.2.2支架和支撑系统结构设计要求如下：

a)支撑结构系统的强度、刚度和稳定性应符合GB50429和GB50017的要求；

b)建筑上安装的光伏系统荷载，荷载作用和组合效应的计算，应符合GB50068、GB50009、GB

50011、GB50797及其他标准的相关要求；厂房荷载应符合GB51022的要求；

c)对安装在有抗震要求的构筑物上的光伏系统，还应根据GB50191的要求进行抗震设计。

5.2.2.3光伏幕墙结构设计应符合GB/T21086、JGJ102、JGJ203的要求。宜根据建筑保温、隔热、

隔声、防火、防水、防潮及其他方面的性能要求和光伏发电的结构特点，合理确定墙体结构、墙身构造、

外观和区划，包括墙身构造层的功能分配及光伏幕墙的安装方式。建于防水或抗震性能要求较高的光伏

幕墙，宜选择适当的结构单元，参照JGJ/T101或GB/T18575进行抗震性能试验。

5.2.2.4柔性光伏组件的支撑系统要求如下：

a)组件支撑板件宜采用彩钢板、热镀锌钢板、镀铝锌钢板，材质设计应符合JG/T516、GB/T2518

的规定；

b)组件支撑板件的板型设计与施工应符合GB50896的相关规定。

5.2.3光伏方阵

5.2.3.1光伏方阵安装方式分为固定式、可调式和跟踪式三种，应根据太阳辐射资源、气候条件、使

用环境、安装容量、安装场地面积，负荷特性和运行管理方式等进行选择。

注：安装容量指光伏系统中安装的光伏组件的标称功率之和，计量单位是峰瓦（Wp）。

5.2.3.2光伏方阵采用固定式布置时，最佳倾角应结合项目当地多年月平均辐照度、直射分量辐照度、

散射分量辐照度、风速、雨水、积雪等气候条件进行设计，应满足建筑屋顶排水坡度要求。

5.2.3.3光伏系统中，接入同一光伏组件串的各光伏组件的电性能参数宜保持一致，接入同一最大功

率跟踪回路的光伏组件串的电压、组件朝向、安装倾角宜保持一致。

5.2.3.4光伏组件串的工作电压变化范围应在逆变器的最大功率追踪电压范围内。

5.2.3.5当两个以上的光伏组串连接到同一路最大功率点跟踪（MPPT），两个以上的光伏子方阵连

接到同一逆变器时，应提供光伏组串/子方阵过电流保护；对于在故障条件下可能会有来自其他电源的

电流注入光伏方阵时，应提供光伏方阵过电流保护。

5.2.3.6光伏方阵设计应便于光伏组件表面的清洗和维修。

5.2.3.7屋面光伏系统方阵设置要求如下：

a)应结合屋面的设备和设施统一合理布置；

b)光伏组件及方阵布置应符合屋面的建筑防火要求；

c)光伏方阵的构造及安装应有利通风散热要求。

5.2.3.8屋面光伏系统的防水设计要求如下：

a)不应影响屋面雨水排放；

b)光伏阵列基座与屋面结构层相连时，基座的强度应符合设计要求，基座与建筑主体结构连接应

牢固，并应进行防水处理，其防水制作应符合GB50345的规定；

c)在屋面防水层上安装光伏组件时，其阵列基座下部应增设附加防水层；

d)光伏系统的引线穿过屋面、阳台、墙体等处应预埋防水套管，并作防水密封处理，穿墙管线不
