YD/T 2882-2015 电信网视频监控系统 终端设备网管技术要求

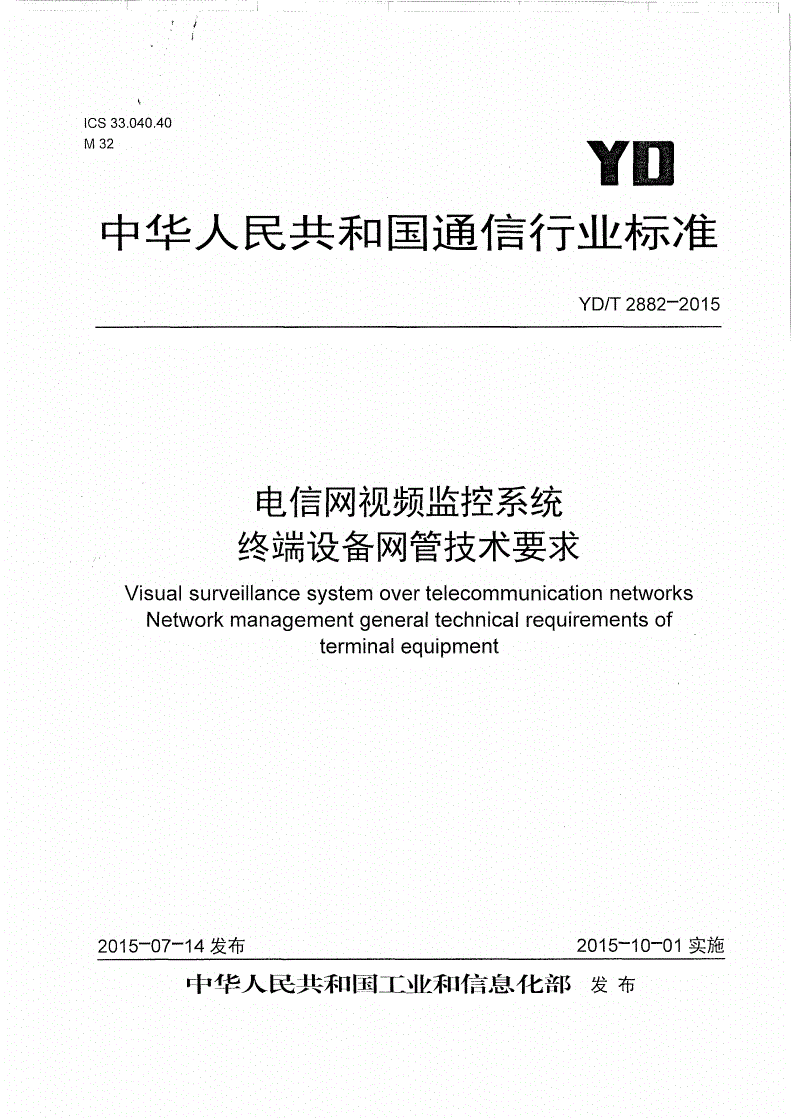

ICS33.040.40

M32

¥D

中华人民共和国通信行业标准

YD/T2882-2015

电信网视频监控系统

终端设备网管技术要求

Visualsurveillancesystemovertelecommunicationnetworks

Networkmanagementgeneraltechnicalrequirementsof

terminalequipment

2015-07-14发布2015—10—01实施

中华人民共和国工业和信息化部发布

YD/T2882-2015

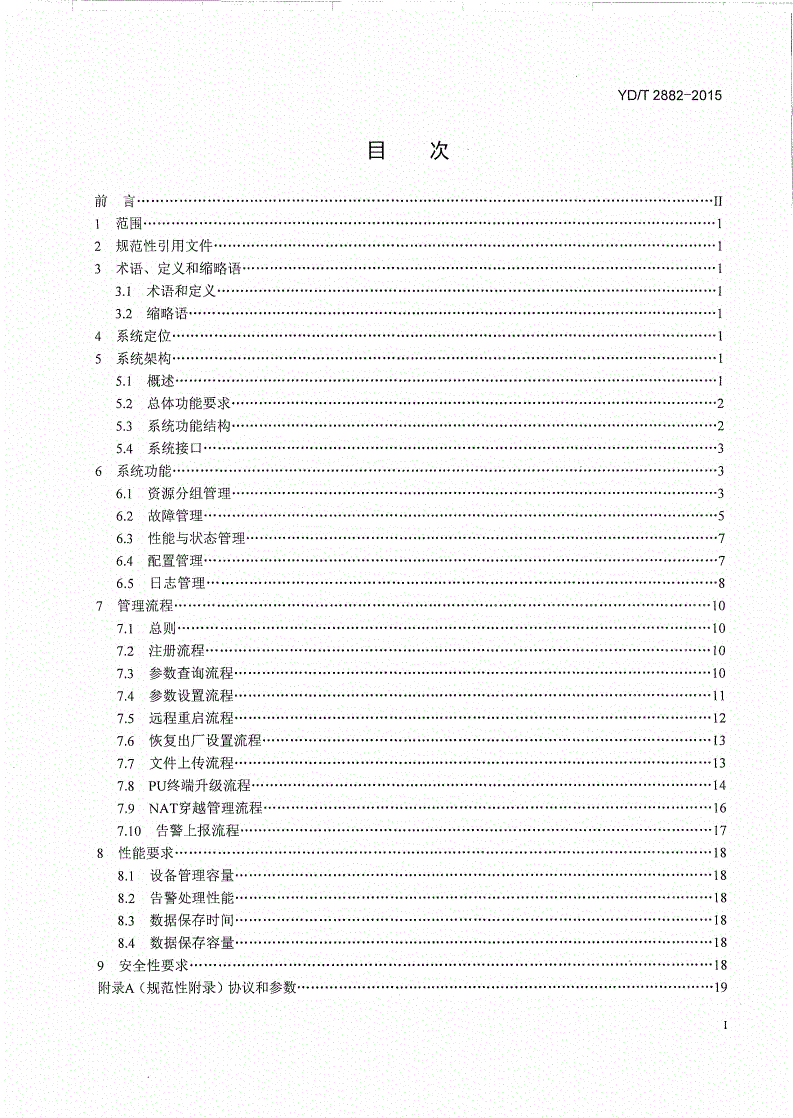

目次

刖a.................................................................................."II

1范围.....................................................1

2规范性引用文件............................................................4

3术语、定义和缩略语…............................................……………••………………4

3.1术语和定义..............................................！

3.2Wi吾...............................................................................1

4點充劍立.............................................1

5雜船勾............................................•••••.....................••••........1

5.1概述........................................*......................................1

5.2总体功能要求.......................................................................*2

5.3系统功能结构...............................2

5.4系统接口........................................................3

6纖雜...........................................................3

6.1资源分组管理...................................................................……，3

6.2故障管理...............…。

6.3性能与状态管理..................................................7

6.4配置管理.........7

6.5日志管理......................................................*....................

7管理流程..............................................—■•■•••••••—...

7.1-10

7.2注册流程.......................................………………..…•……………10

7.3参数查询流程......................................................................-10

7.4参数设置流程.................................................................

7.5远程重0流程...............................................••••■....................12

7.6恢复出厂设置流程.....................................……......……............-13

7.7文件上传流程......................................-13

7.8PU终端升级流程..............................14

7.9NAT穿越管理流程..................................................…….........-16

7.10告警上报流程..............................................................-•……，17

8t生會嫂於..............................................................................18

8.1设备管理容量.............................................................*........-18

8.2告警处理性能................................................................………18

8.3数据保存时间...................................................................……-18

8.4数据保存容量....................................................18

9安全性要求...........................................................……………........18

附录A(规范性附录）协议和参数..............................................-19

YD/T2882-2015

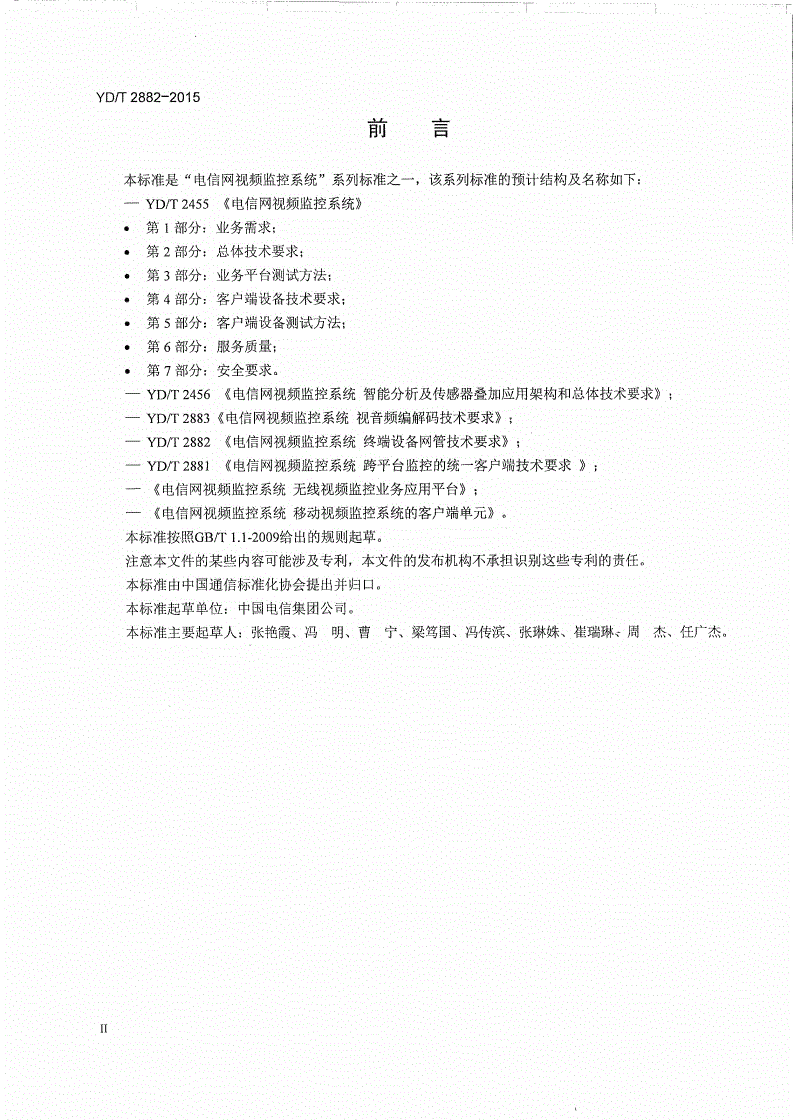

刖言

本标准是“电信网视频监控系统”系列标准之一，该系列标准的预计结构及名称如下：

一YD/T2455《电信网视频监控系统》

•第1部分：业务需求；

•第2部分：总体技术要求；

•第3部分：业务平台测试方法；

•第4部分：客户端设备技术要求；

•第5部分：客户端设备测试方法；

•第6部分：服务质量；

•第7部分：安全要求。

一YD/T2456《电信网视频监控系统智能分析及传感器叠加应用架构和总体技术要求》；

一YD/T2883《电信网视频监控系统视音频编解码技术要求》；

一YD/T2882《电信网视频监控系统终端设备网管技术要求》；

—YD/T2881《电信网视频监控系统跨平台监控的统一客户端技术要求》；

一《电信网视频监控系统无线视频监控业务应用平台》；

一《电信网视频监控系统移动视频监控系统的客户端单元》。

本标准按照GB/TU-2009给出的规则起草。

注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。

本标准由中国通信标准化协会提出并归口。

本标准起草单位：中国电信集团公司。

本标准主要起草人：张艳霞、冯明、曹宁、梁笃国、冯传滨、张琳姝、崔瑞琳、-周杰、任广杰。

II

YD/T2882-2015

电信网视频监控系统

终端设备网管技术要求

1范围

本标准规定了电信网络视频监控系统的终端设备网管技术要求，包括系统结构、功能要求、接口流

程、性能要求等。

本标准适用于电信网视频监控业务、视频监控前端设备和ip网络环境下的终端设备网管系统。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

TR-069CPE广域网管理协议（CPEWANManagementProtocol)

3术语、定义和缩略语

3.1术语和定义

下列术语和定义适用于本文件。'

3.1.1

被监控点SupervisionPoint

视频监控业务中，被监控/监视的目标地点。

3.1.2

监控前端SupervisionHeadend

用来采集被监控点的图像、报警信息及其他相关信息的设备。

3.1.3

用户终端UserTerminal

业务用户用来观看监控图像、进行远程控制及其他操作的设备。

3.1.4

视频矩阵videoMatrix

也叫矩阵切换器，是多路输入信号任意选择一路或多路分别输出给一路或多路显示设备的装置。

3.2缩略语

下列缩略语适用于本文件。

IPInternetProtocol互联网协议

NATNetworkAddressTranslation网络地址转换

4系统定位

终端设备管理系统是视频监控系统的一个子系统，实现对终端设备的集中管理和业务的统一部署。

5系统架构

5.1概述

1

YD/T2882-2015

终端设备管理系统在视频监控系统的总体架构中，属于运维支撑子系统的一部分，并向视频监控系

统提供北向接口，用于完成终端报障、统计信息传递、终端状态监控等管理功能。

5.2总体功能要求

PU终端管理系统完成对视频监控系统中PU终端的统一管理，实现终端的资源分组管理、状态与性能

管理、配置管理、故障管理、日志管理、安全管理、系统管理等功能。具体功能在具体系统实现时的位

置，本标准不作明确要求。图1给出了PU终端管理系统的功能架构示意。

网络视频监控系统

运营级视频监控前端设备管理系统

故障管理资源分组管理

集中告警诊断

资源管理分组管理

告聱处理测试

配置管理_性能与状态管理

参数批量版本性能状态

统计报表

配置处理升级监控

视频服务器IP摄像机IP安防主机

图1PU终端管理系统功能架构

5.3系统功能结构

视频监控PU终端管理系统对PU终端进行统一管理，由于实际组网环境中存在大量PU终端是通过

NAT网关接入公网，PU终端网关必须对公网上的PU终端设备和处在NAT网关的LAN侧PU终端进行统一

管理，而不受到NAT网关类型的制约。

各功能模块的功能如下所述：

一资源分组管理（实现对视频监控PU终端的拓朴分组管理、资源管理与性能监控管理）：

•分组管理功能：对所管理的PU终端设备进行拓朴分组，可按分组进行批量管理操作；

•资源管理功能：管理PU终端设备的基本信息。

一性能与状态管理：

•性能监控功能：对PU终端的状态参数、性能参数进行实时收集，并能在终端管理系统进行查询、

显示。

•统计报表功能：对设备的基本性能参数按照要求进行统计，生成指定的报表。

一故障管理（实现对视频监控PU终端的集中告警监控管理、并提供相应的故障诊断功能）：

•集中告警监控管理功能：接收、显示管理域中所有.PU终端设备的告警信息。

•告警处理功能：网管管理员可对告警进行确认、前转等操作。

•故障诊断管理功能：实现远程启动PU终端的测试程序并收集测试结果。

一配置管理：

YD/T2882-2015

•参数配置功能：可从网管对PU终端的相关参数进行远程配置。

•批量处理功能：可从网管侧对多台设备进行批量的操作。

•版本升级功能：维护PU终端软件版本等信息，管理文件服务器信息，并提供相应PU终端版本

升级日志。.

一日志管理（提供对系统日志和操作日志的记录、査询、删除功能）。

一安全管理（安全管理主要用于确保用户对系统的合法使用）。

一网管系统管理：.

•PU终端网管系统自身的数据管理、软件管理以及服务器相关管理功能；

.对特定任务或计划的策略编制，包括策略类型、策略对象、策略调度及策略审核的管理，该模块

为开展大规模部署业务提供管理控制。

5.4系统接口

一北向接口（PU终端管理系统的北向接口用于视频監控业务系统、网管系统之间的交互，主要完

成统计信息传递、告警信息传递、业务管理等相关功能）。

•故障诊断接口:由网络管理系统调用该接口通知终端管理系统关于特定PU的故障，请求排障。

•统计信息接口:终端管理系统通过该接口将系统获取的与设备、网络管理相关的统计信息传递给

网络管理系统。所传递的统计信息和传递方式参见后面章节。终端管理系统通过该接口将终端信息传递

给网络管理系统，包括终端列表、终端在线信息。所传递的信息和传递方式参见后面章节。

•告警信息接口：终端管理系统通过该接口将终端告警信息传递给网络管理系统。告警信息应至少

包含告警设备信息、告警类型、告警级别、告警原因。

•业务管理接口：主要包括业务管理相关的查询和配置操作，主要完成设备自动配置、开户/销户、

配置修改、版本升级、状态查询等功能所涉及的终端操作。主要为网络管理系统或者OSS系统提供操作

接口。

一南向接口（南向接口为PU终端管理系统与PU终端之间的接口。接口协议宜采用TR069,或者

SNMP。具体参数内容见第6章）。

6系统功能

6.1资源分组管理

6.1.1资源管理功能

PU终端网管可对PU终端，即进行自动或手动进行PU终端的资源进行管理，包括：

一自动发现功能，即自动监控到网络中的终端信息，包括设备ID、设备类型、版本信息、设备状

态等参数录入管理数据库；

一支持NAT下终端的自动发现，包括以下的所有网元层其他管理功能；

一手工增加、删除、修改终端基础资料；

一手工增加、删除产品类型资料；

一按各种分组方式、设备编号等多种条件快速查询定位终端；

一管理功能关联，即查询定位到终端后可方便进入其他网元管理功能；

一资源信息的字段定义见表1，资源信息由终端上报或系统自身维护。

YD/T2882-2015

表1资源信息的字段定义

名称数据类型读/写（R-读，W-写，RW-读写）

编码器产品编号（设备ID)StringR

编码器域编号StringR

设备类型StringR

编码器硬件版本号StringR

设备厂家代码StringR

设备厂家名称StringR

编码器产品软件版本号StringR

视频频输入通道数量IntegerR

视频编码能力StringR

视频网传能力StringR

音频能力（有/无）BooleanR

音频输入通道数量IntegerR

音频输出通道数量IntegerR

透明通道数量IntegerR

是否支持本地存储BooleanR

是否支持RTSP回放BooleanR

编码器硬盘总空间IntegerR

支持的网络接入类型StringR

外接报警输入路数IntegerR

外接报警输出路数IntegerR

控制接口类型IntegerR

编码器MAC地址StringR

在线升级能力（有/无）BooleanR

多画面组合能力（有/无）BooleanR

画面组合类型(4/9A6)StringR

视频遮挡检测能力（有/无）遮挡块数BooleanR

移动侦测能力（有/无）区域数BooleanR

网络接入类型（staticIP、DHCP、ADSL、WLAN、CDMA、3G。。。，

StingR

根据接入类型的不同采用不同的配置参数）

StaticIP:IPStringR

StaticTPStaticIP：netmaskStringR

StaticIP；gatewayStringR

用户名StringR

网络接入配置参数

密码StringR

6.1.2分组管理功能

PU终端设备数量较多，并且彼此之间关系相对离散，使用拓朴分组功能可更好的定位、维护和管理

这类设备，拓朴分组管理主要包括以下功能：

一拓扑管理：按不同的视图展现终端网元在网络中的拓扑结构，视图由一个或多个分组组成。

一分组维护：按不同的分组划分终端网元所属的类别，系统缺省提供按小区、按子网、按设备类型、

按序列号段、按状态等分组方式。

一支持多层次拓扑结构。

一分组拓扑图的背景地图支持定制功能，可按照需要更换背景图片。

YD/T2882-2015

6.2故障管理

6.2.1PU故障告警信息

PU故障告警信息在系统的信息模型描述见表2。

表2PU故障告警信息在系统的信息模型描述

参数说明限定

alarmCode告警代码M

告警代码参考编号规则

a)报警编号采用6位数字。

•第1位：告警所属主分类

•第2-3位：设备类型

•第4、5、6位：序列号，序列号从000~999,500后可由厂商自定义。

b)第1位数字的含义

•1:设备告警

•2:服务质量告警

•3:处理出错告警

•4:通信告警

•5:环境告警

alarmRaisedTime告警产生时间M

aiarmClearedTime告警清除时间MC

若告警已经被清除，则此参数为告警清除时间，否则此参数不存在

eventType告警类型M

probableCause可能原因M

perceivedSeverity告警级别M

specificProblem特定问题0

additionallnformation附加信息0

用户可修改

ackTime告警确认时间MC

若告警已经被确认，则此参数为确认时间，否则此参数不存在

ackUserld确认用户MC

若告警己经被确认，则此参数为确认用户标识，否则此参数不存在；若

告警为系统自动确认，则此参数也不存在

ackState确认状态M

取值为“未确认”或“已确认”

clearUseiid清除用户MC

若告警已被清除，则此参数为清除用户标识，否则此参数不存在；若告

警为系统自动清除，则此参数也不存在

Suggestion修复建议M

给出一般情况下，本告警应该釆取的修复步骤

注1:M指必选。

注2:0指可选。

注3:MC指有条件必选。

注4:告警分为五个类型：通信告警、处理出错、环境告警、设备告警、服务质量告警。

注5:告警分为五个级别：严重告警、主要告警、次要告警、警告告警、清除告警

YD/T2882-2015

6.2.2集中告警功能

PU终端管理系统的实现集中告警接收处理功能，实现以下功能：

一面向整个网络的告警数据显示与处理：统一的历史事件、当前告警列表监视；

一告警屏蔽：对终端产生的告警可以设置上报的告警级别，或者不上报，避免告警风暴;

一告警信息可以声音、颜色等明显的在网管界面上显示^

PU终端应支持表3所示的告警信息。

表3PU终端应支持的告警信息

中文告警名告警编号告警类型

编码器鉴权不成功报警100001设备告警

编码器注册不成功报警100002设备告警

编码器同CMS(平台服务器)连接异常终止报警100003设备告警

编码器同VTDU(流媒体服务器)连接失败报警100005设备告警

编码器同图片服务器连接失败报警400001通讯告警

编码器同版本服务器连接失败报警400002通讯告警

操作Flash失败报警100007设备告警

磁盘读写失败报警100008设备告警

视频输入信号中断报警400004通讯告警

图像遮挡功能报警100009设备告警

CPU使用能力百分比超过阈值报警200001服务质量告警

磁盘使用空间百分比超过阈值报警200002服务质量告警

内存使用百分比超过阈值报警200003服务质量告警

移动侦测故障报警100010设备告警

外接输入检测故障异常报警200004服务质量告警

透明通道故障异常告警200005服务质量告警

注1:M指必选。

注2:0指可选

6.2.3告警处理功能

网管管理员可对PU终端产生的告警进行以下处理：

一事件相关性的分析与故障定位：对于相关类型的告警进行合并，以明确故障。

一告警确认与删除。

一告警过滤：过滤条件包括告警级别、告警类型等。

一告警级别的用户自定义。

一告警的査询：支持各个告警字段以及时间的组合查询功能。

一自动或手动告警前转功能：系统或者管理员可以将PU终端的告警通过EMAL、短信方式转给指

定的处理人。

6.2.4诊断测试

诊断测试管理能够提供对PU终端的远程诊断测试功能，通过调用PU终端内置的诊断测试程序进行诊

断并返回结果。PU终端管理系统对于终端的远程诊断，可支持以下三类测试：

一丢包率测试；.

一网络时延测试；

YD/T2882-2015

一网络连通性测试。

6.3性能与状态管理

6.3.1性能状态监控功能

PU终端管理系统实现对PU终端性能和状态参数的实时查询（采用GetParameterValues接口），并能够

在PU终端管理系统的界面进行查询、显示查询。

PU终端管理系统至少可管理表4所列出的性能参数。

表4PU终端管理系统可管理的性能参数

名称数据类型读/写（R-读，W-写，RW-读写）

CPU使用率StringR

内存使用率StringR

硬盘使用率StringR

PU终端管理系统至少可管理表5所列出的状态参数。

表5PU终端管理系统可管理的状态参数

名称数据类型读/写（R-读，W-写，RW-读写）

和接入服务器连接状态StringR

注册状态StringR

当前外接输入报警状态StringR

当前外接报警输出状态StringR

当前运动侦测报警状态StringR

业务状态（录像、抓拍）StringR

6.3.2统计报表功能

PU终端网管可对系统采集的性能参数、接收的告警信息进行统计，并可周期性自动的生成相应的报

表。包括以下功能：

一可按周期对性能数据进行统计，周期性的统计数据应能以折线图等形式呈现；

一提供各种性能数据显示形式，可以定期或按要求保存历史性能数据。

PU终端管理可参考实现以下统计：

一PU终端的链路完好率、收到的报文数、收到的关键帧数、丢失的报文数、丢失的关键帧数;

一PU设备运行转态、CPU、内存、带宽等资源占用率统计。

6.4配置管理

6.4.1配置功能

PU终端网管对PU终端设备本身的参数进行配置和查询，参数见表6。

表6PU终端网管对[PU终端设备本身的参数进行配置和查询

名称数据类型读/写（R-读，W-写，RW-读写）

设备名称StringRW

设备GPS坐标StringRW

设备位置StringRW

设备描述StringRW

ACS地址StringRW

ACS用户名StringRW

ACS密码StingRW

YD/T2882-2015

表6(续)

名称数据类型读/写（R-读，W-写，RW-读写）

升级服务器地址
