DB34/T 2843-2017 高温超导叠制造工艺及试验方法

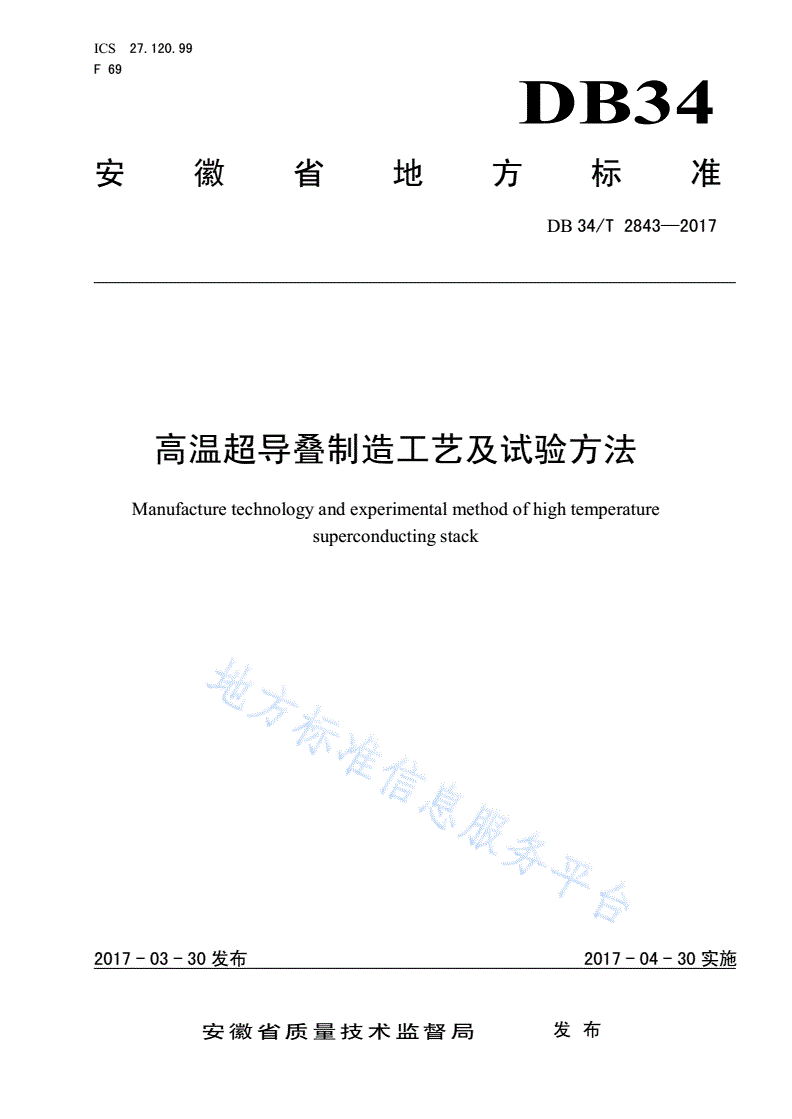

ICS27.120.99

F69

DB34

安徽省地方标准

DB34/T2843—2017

高温超导叠制造工艺及试验方法

Manufacturetechnologyandexperimentalmethodofhightemperature

superconductingstack

2017-03-30发布2017-04-30实施

安徽省质量技术监督局发布

DB34/T2843—2017

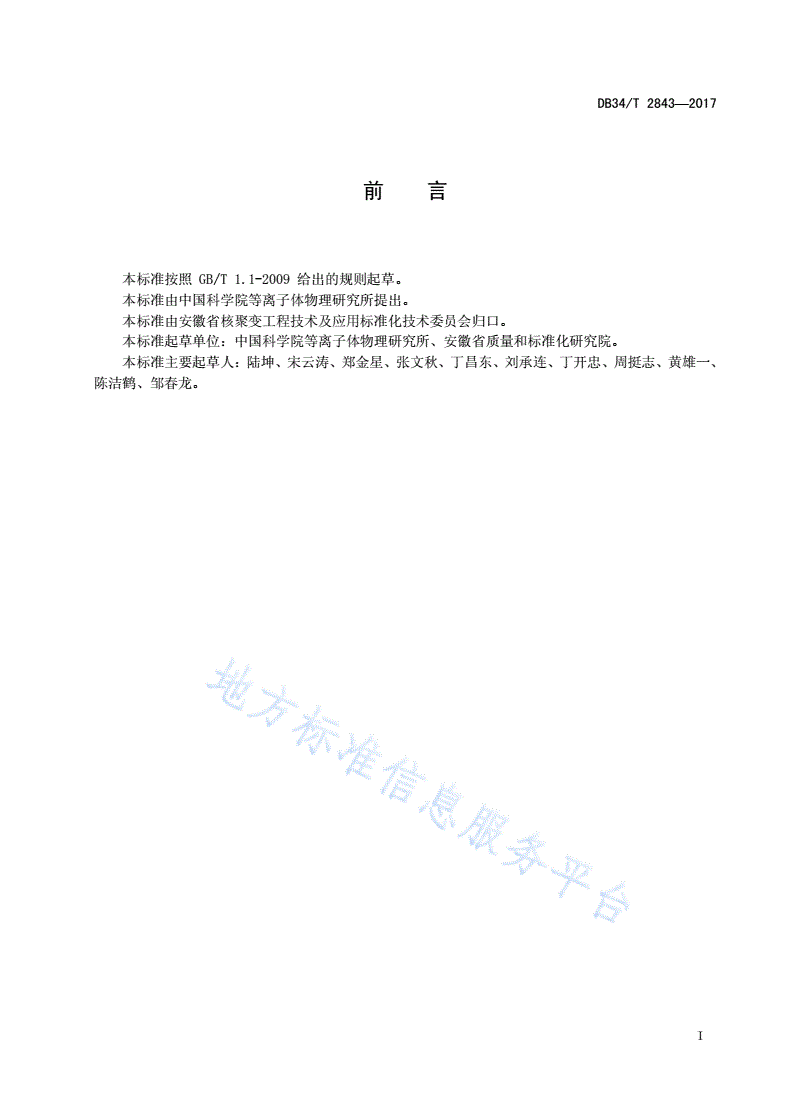

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由中国科学院等离子体物理研究所提出。

本标准由安徽省核聚变工程技术及应用标准化技术委员会归口。

本标准起草单位：中国科学院等离子体物理研究所、安徽省质量和标准化研究院。

本标准主要起草人：陆坤、宋云涛、郑金星、张文秋、丁昌东、刘承连、丁开忠、周挺志、黄雄一、

陈洁鹤、邹春龙。

I

DB34/T2843—2017

高温超导叠制造工艺及试验方法

1范围

本标准规定了高温超导叠制造工艺及试验方法的术语和定义、焊接材料要求、超导叠焊接、超导叠

测试和测试报告。

本标准适用于真空超导叠焊接制造及测试方法。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T13811-2003电工术语超导电性

3术语和定义

GB/T13811-2003界定的以及下列术语和定义适用于本文件。

3.1

电流引线currentlead

室温电源与低温磁体之间的电连接装置。电流引线低温端位于低温腔体内部，与4K超导母线连接，

另外一端位于室温状态下，与室温电源总线连接。

具体结构如图1所示。

图1高温超导电流引线结构

注：超导电流引线由工作在（4-78）K温区的HTS超导段的部件，和工作在（78-300）K温区的气冷铜电流引线

部件组成。HTS部件的冷端与超导母线相连，并由超导母线的超临界液氦冷却维持在5K左右，HTS部件温

端与铜引线的热交换装置连接，并通过该热交换装置使该端维持在（40-75）K。铜引线的热交换由引入50K氦

气进行强制冷却，经过热交换后在铜引线的室温端输出大约300K的氦气。HTS部件是由基材为Bi-2223/Ag

Au或YBCO的合金超导带先钎焊成超导带叠，再将该带叠钎焊在具有较低热传导率的不锈钢支撑管上形成

的。

1

DB34/T2843—2017

3.2

超导叠HTSstack

为了提高电流引线的载流能力，将电流引线中的高温超导带材并联连接在一起的，形成的叠状结

构。

示例：TF68KA电流引线，一根电流引线共需要1000多根银金基Bi-2223高温超导带并联，这些高温超导带材共分

为90叠，每叠由12层带组成。图2为10kA电流引线的36个超导叠。
