DB37/T 2752-2016 通讯基站及储能用磷酸铁锂电池组 通用技术条件

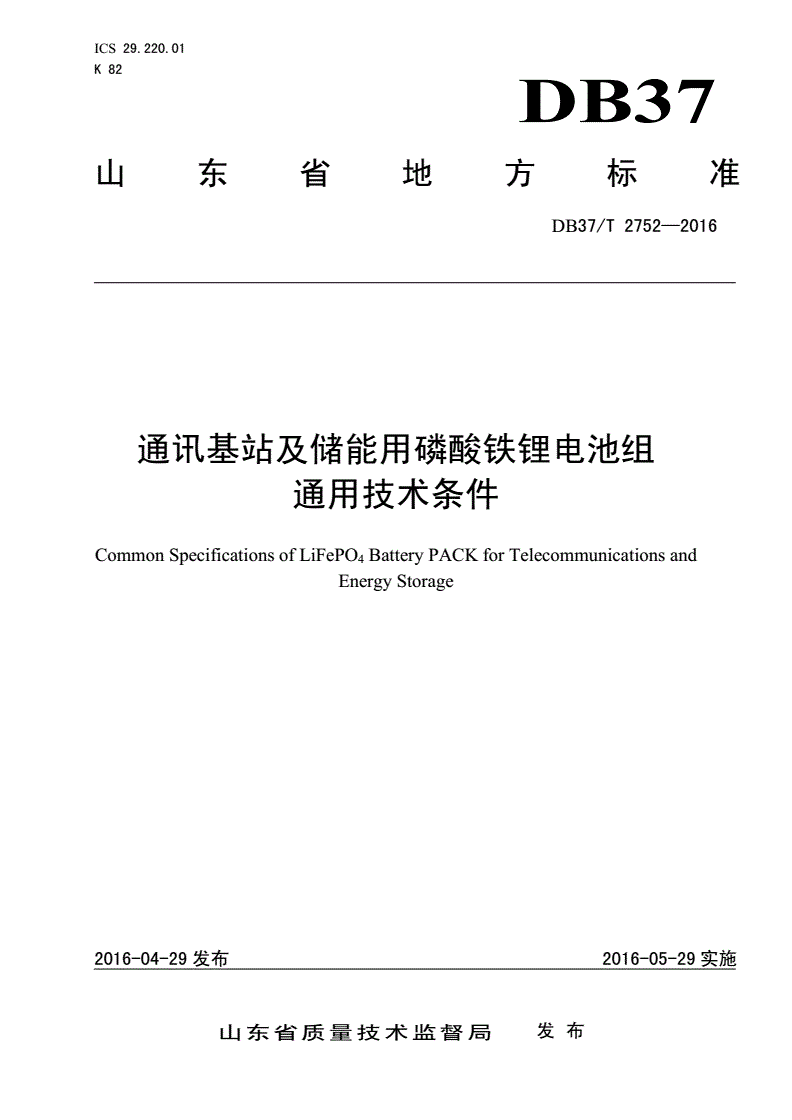

ICS29.220.01

K82

DB37

山东省地方标准

DB37/T2752—2016

通讯基站及储能用磷酸铁锂电池组

通用技术条件

CommonSpecificationsofLiFePO4BatteryPACKforTelecommunicationsand

EnergyStorage

2016-04-29发布2016-05-29实施

山东省质量技术监督局发布

DB37/T2752—2016

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由海特电子集团有限公司提出。

本标准由山东省锂电池标准化技术委员会归口。

本标准起草单位：海特电子集团有限公司、山东精工电子科技有限公司、山东省锂电池产品质量监

督检验中心、山东神工海特电子科技有限公司、山东海特电子新材料有限公司、枣庄市标准化协会。

本标准主要起草人：陈凡伟、王勇、李涛、任士界、鞠群。

I

DB37/T2752—2016

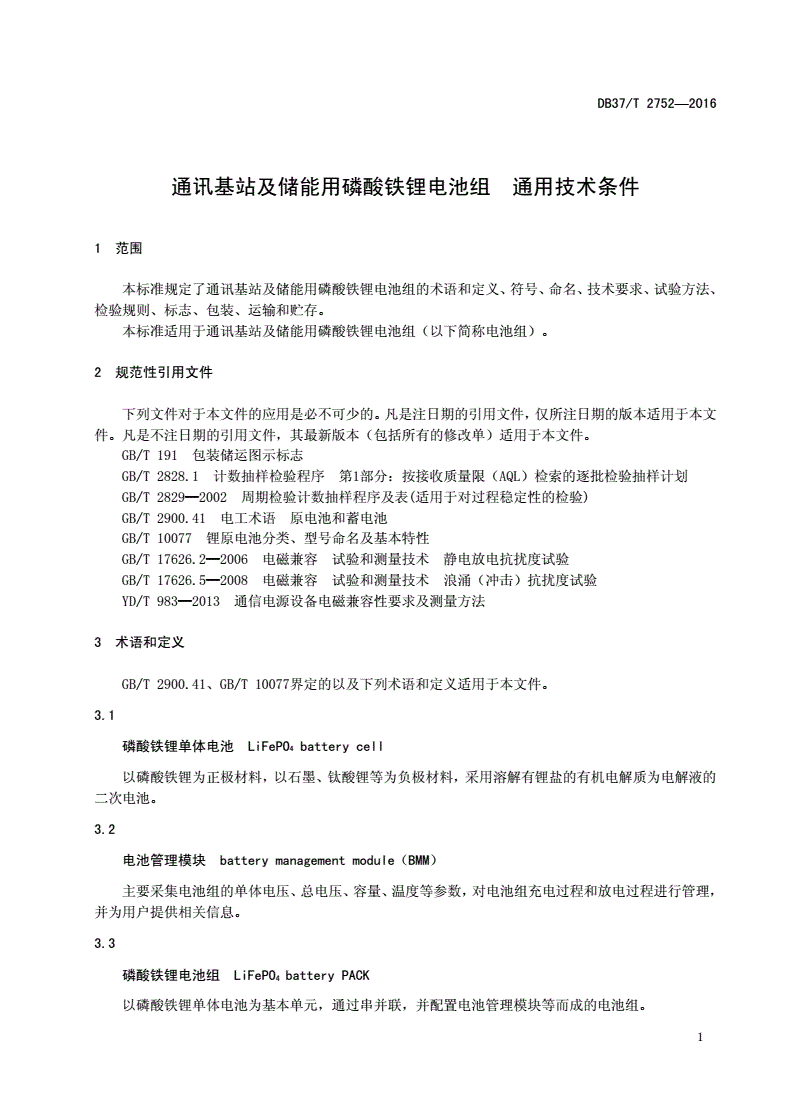

通讯基站及储能用磷酸铁锂电池组通用技术条件

1范围

本标准规定了通讯基站及储能用磷酸铁锂电池组的术语和定义、符号、命名、技术要求、试验方法、

检验规则、标志、包装、运输和贮存。

本标准适用于通讯基站及储能用磷酸铁锂电池组（以下简称电池组）。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T191包装储运图示标志

GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划

GB/T2829—2002周期检验计数抽样程序及表(适用于对过程稳定性的检验)

GB/T2900.41电工术语原电池和蓄电池

GB/T10077锂原电池分类、型号命名及基本特性

GB/T17626.2—2006电磁兼容试验和测量技术静电放电抗扰度试验

GB/T17626.5—2008电磁兼容试验和测量技术浪涌（冲击）抗扰度试验

YD/T983—2013通信电源设备电磁兼容性要求及测量方法

3术语和定义

GB/T2900.41、GB/T10077界定的以及下列术语和定义适用于本文件。

3.1

磷酸铁锂单体电池LiFePO4batterycell

以磷酸铁锂为正极材料，以石墨、钛酸锂等为负极材料，采用溶解有锂盐的有机电解质为电解液的

二次电池。

3.2

电池管理模块batterymanagementmodule（BMM）

主要采集电池组的单体电压、总电压、容量、温度等参数，对电池组充电过程和放电过程进行管理，

并为用户提供相关信息。

3.3

磷酸铁锂电池组LiFePO4batteryPACK

以磷酸铁锂单体电池为基本单元，通过串并联，并配置电池管理模块等而成的电池组。

1

DB37/T2752—2016

3.4

额定容量ratedcapacity

在设计和制造电池时，规定电池在一定放电条件下放出的最低限度的电量值。

3.5

电能利用率utslizationrateofeleetriealenergy

电池组放电电能与电池组充电消耗电能的比值。

4符号、命名

4.1符号

下列符号适用于本文件：

C2：2h率额定容量，单位Ah。

I2：2h率放电电流，其数值等于0.5C2。

4.2电池组命名

有/无电池管理模块：用大写字母“Y”“/N”

额定容量（Ah）：用阿拉伯数字及英文字母表示

标称电压（V）：用阿拉伯数字及英文字母表示

单体电芯形状：用大写字母表示“R”圆柱形“P”方形“S”软包

电芯正极材料：“F”磷酸铁锂

电池组种类：“I”锂离子型

串联电池模块数：用阿拉伯数字表示

示例：

16IFR48-10-Y，表示该电池组组合使用的是锂离子圆柱形单体电芯，串联数为16，容量为10Ah，有电池管理模块。

5技术要求

5.1性能

5.1.1外观

电池组外观应符合以下要求：

2

DB37/T2752—2016

a)表面清洁、无明显变形、无机械损伤，端子触点无锈蚀；

b)表面有必要的产品标识或标记。

5.1.2极性

端子极性正确，并正确标识。

5.1.3外型尺寸和质量

电池组外型尺寸及质量应符合产品规范的规定。

5.1.4电池组电压

电池组电压应符合产品规范的规定。

5.1.5额定容量

电池组按6.2.1.7试验后，电池组放电容量应不低于额定容量。

5.1.6低温容量

电池组按6.2.1.8试验后，电池组放电容量应不低于额定容量的40%。

5.1.7高温容量

电池组按6.2.1.9试验后，电池组放电容量应不低于额定容量的95%。

5.1.81h率放电容量

电池组按6.2.1.10试验后，电池组放电容量应不低于额定容量的95%。

5.1.90.5h率放电容量

电池组按6.2.1.11试验后，电池组放电容量应不低于额定容量的90%。

5.1.10荷电保持能力

电池组按6.2.1.12试验后，电池组放电容量应不低于额定容量的90%。

5.1.11循环寿命

电池组按6.2.1.13试验后，电池组循环寿命应≥500次。

5.1.12电能利用率

电池组按6.2.1.14试验后，放电电能不低于充电消耗电能的85%。

5.2环境适应性

5.2.1振动

电池组按6.2.2.1试验后，应不泄露、不起火、不爆炸，其外型尺寸应符合5.1.3的规定，电池组放

电不应发生放电电流或电压锐变、泄露、起火、爆炸的现象。

5.2.2跌落

3

DB37/T2752—2016

电池组按6.2.2.2进行跌落试验后，应不泄露、不起火、不爆炸。

5.2.3温度冲击

电池组按6.2.2.3进行温度冲击试验后，应不变形、不开裂、不漏液，电池组电压应符合5.1.4的规

定，并能正常工作。

5.2.4浮充测试

电池组按照6.2.2.4进行浮充试验后，单体电池电压差应不高于50mV。

5.2.5电磁兼容性

5.2.5.1静电放电抗扰性

电池组应满足GB/T17626.2—2006等级4的要求；试验后，其外观应无明显变形、漏液、冒烟或爆

炸，并能正常工作。

5.2.5.2传导骚扰限值

电池组应满足YD/T983—2013等级B的要求；试验后，其外观应无明显变形、漏液、冒烟或爆炸，

并能正常工作。

5.2.5.3辐射骚扰限值

电池组应满足YD/T983—2013等级B的要求；试验后，其外观应无明显变形、漏液、冒烟或爆炸，

并能正常工作。

5.2.5.4浪涌（冲击）抗扰性

电池组应满足GB/T17626.5—2008等级4的要求；试验后，其外观应无明显变形、漏液、冒烟或

爆炸，并能正常工作。

5.3安全性

5.3.1单体电池

5.3.1.1短路

单体电池按6.2.3.1.1进行短路试验后，应不起火、不爆炸。

5.3.1.2过充

单体电池按6.2.3.1.2进行过充试验后，应不起火、不爆炸。

5.3.1.3过放

单体电池按6.2.3.1.3进行过放试验后，应不起火、不爆炸、不漏液。

5.3.1.4挤压

单体电池按6.2.3.1.4进行挤压试验后，应不起火、不爆炸。

5.3.1.5针刺

4

DB37/T2752—2016

单体电池按6.2.3.1.5的进行针刺试验后，应不起火、不爆炸。

5.3.2电池组

5.3.2.1短路

电池组按6.2.3.2.1进行短路试验后，应不起火、
