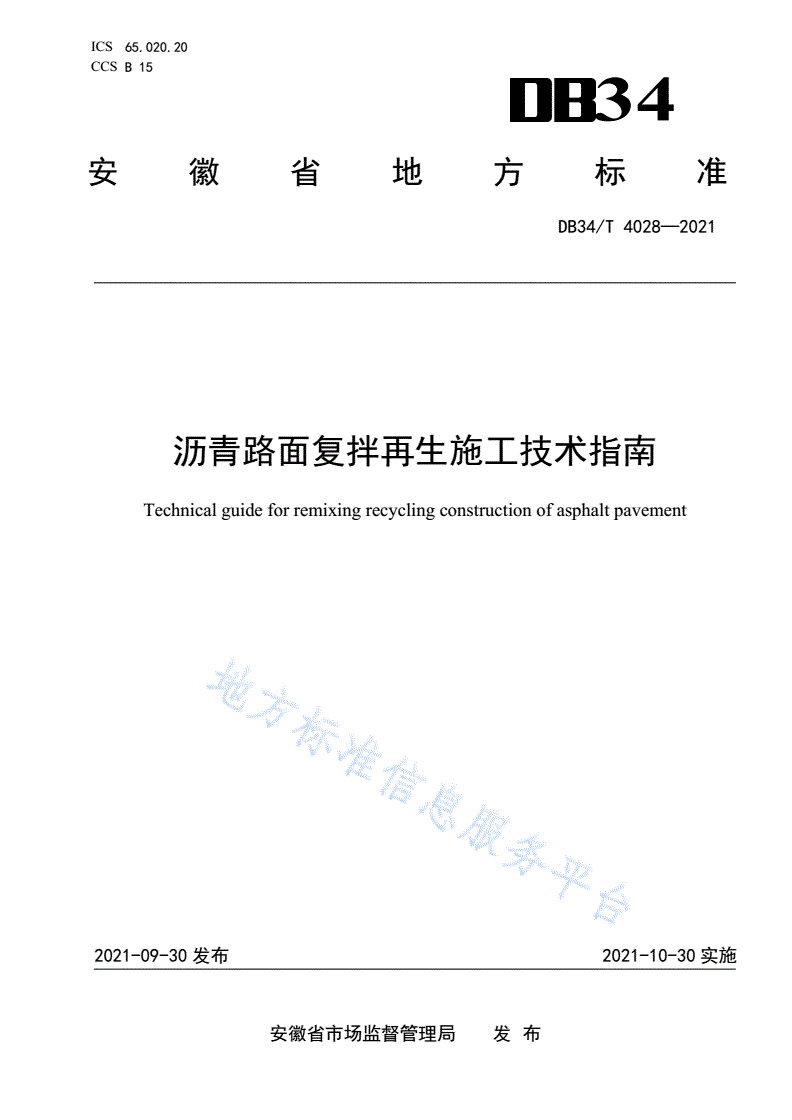

DB34/T 4028-2021 沥青路面复拌再生施工技术指南

ICS65.020.20

CCSB15

34

安徽省地方标准

DB34/T4028—2021

沥青路面复拌再生施工技术指南

Technicalguideforremixingrecyclingconstructionofasphaltpavement

2021-09-30发布2021-10-30实施

安徽省市场监督管理局发布

DB34/T4028—2021

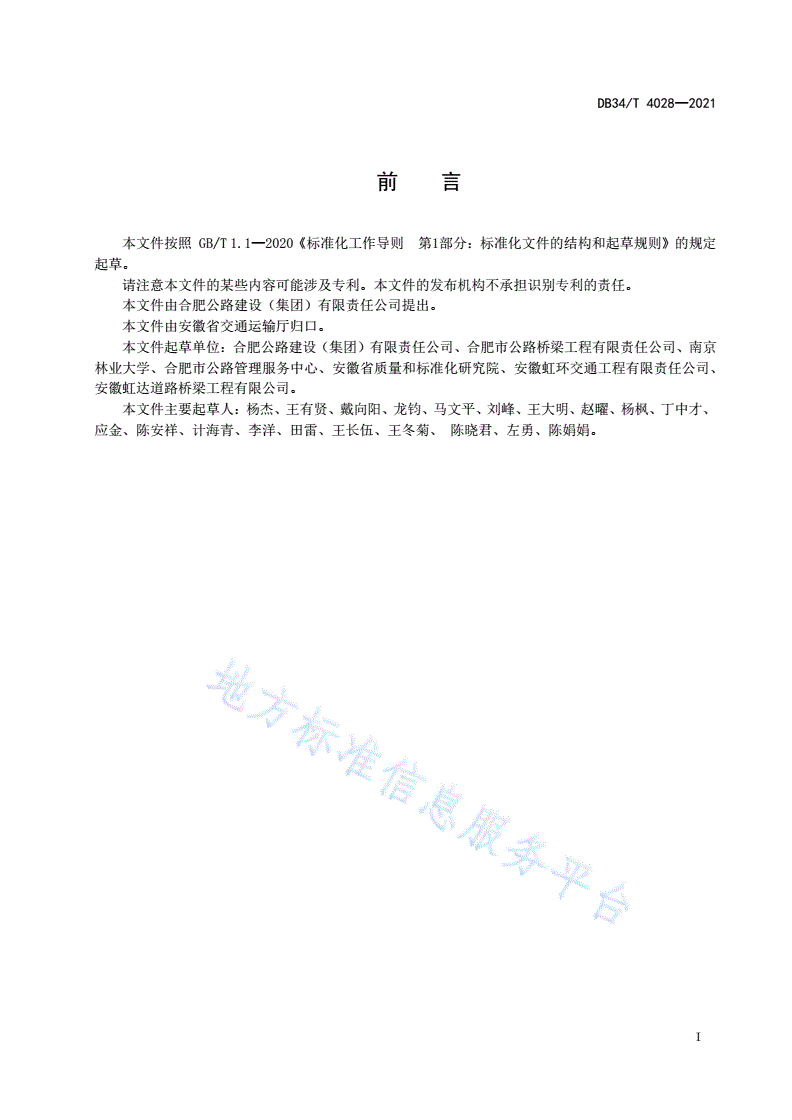

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由合肥公路建设（集团）有限责任公司提出。

本文件由安徽省交通运输厅归口。

本文件起草单位：合肥公路建设（集团）有限责任公司、合肥市公路桥梁工程有限责任公司、南京

林业大学、合肥市公路管理服务中心、安徽省质量和标准化研究院、安徽虹环交通工程有限责任公司、

安徽虹达道路桥梁工程有限公司。

本文件主要起草人：杨杰、王有贤、戴向阳、龙钧、马文平、刘峰、王大明、赵曜、杨枫、丁中才、

应金、陈安祥、计海青、李洋、田雷、王长伍、王冬菊、陈晓君、左勇、陈娟娟。

I

DB34/T4028—2021

沥青路面复拌再生施工技术指南

1范围

本文件规定了沥青路面复拌再生沥青混合料配合比设计、材料技术指标、施工质量控制及检验标准

等要求。

本文件适用于安徽省各等级公路沥青路面复拌再生施工。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

JTG5421公路沥青路面养护设计规范

JTGE20公路工程沥青及沥青混合料试验规程

JTGF40公路沥青路面施工技术规范

JTGH30公路养护安全作业规程

3术语和定义

下列术语和定义适用于本文件。

3.1

复拌再生remixingrecycling

加热、软化和翻松原沥青路面，按需要加入再生剂、新沥青和特定级配的新沥青混合料，将原路面

混合料和新沥青混合料一起进行提升复拌，经充分热态复拌拌和后，将拌和后的再生沥青混合料摊铺碾

压成型。

3.2

再生沥青rejuvenatingbinder

沥青混合料回收料（RAP）中沥青与再生剂组成的胶结料。

3.3

再生沥青混合料recycledasphaltmixture

再生时摊铺在路面上的含有沥青混合料回收料（RAP）、再生剂和新沥青混合料的沥青混合料。

3.4

再生沥青混合料级配gradationofrecycledmixture

沥青混合料回收料（RAP）集料级配与新沥青混合料集料级配的合成级配。

3.5

新沥青混合料掺配比例percentageofnewasphaltmixtureinrecycledasphaltmixture

新沥青混合料质量占再生沥青混合料总质量的比例。

3.6

热粘结hotjoint

1

DB34/T4028—2021

通过加热，使原路面的沥青层与新铺的沥青层粘结时处于热态，以保证层间粘结紧密。

4符号和缩略语

下列符号和缩略语适用于本文件。

PQI——路面技术状况指数

PCI——路面损坏状况指数

PSSI——路面结构强度指数

RAP——沥青混合料回收料

RDI——路面车辙深度指数

RQI——路面行使质量指数

SRI——路面抗滑性能指数

5适用条件

5.1一般要求

5.1.1复拌再生技术主要适用于密级配沥青混合料路面、抗滑表层沥青混合料路面和沥青玛蹄脂碎石

混合料路面的就地修复性养护。采用沥青路面复拌再生技术时，原路面应符合下列规定：

a)路基和路面结构强度应符合使用要求。

b)主要病害集中在沥青路面表面层。

c)沥青路面存在局部深层病害时，必须对其进行处理后，再采用复拌再生技术进行处治。

d)施工路段长度不宜小于2km。

5.1.2复拌再生技术可用于水泥混凝土桥面沥青铺装层病害处治。不适用于钢桥面铺装沥青层病害处

理。

5.2适用的路面技术状况

复拌再生技术适用于处理沥青路面表面层病害，适用于沥青路面裂缝、磨光、脱皮、松散、麻面、

平整度下降、泛油、轻微车辙等病害的处治。选择复拌再生时，路面技术状况宜满足表1的要求，路面

其他技术状况指标宜符合JTG5421的要求。

表1复拌再生技术适用的路面技术状况

指标技术要求

路面结构强度指数PSSI≥80

原路面回收沥青25℃针入度（0.1mm）≥20

原路面沥青混合料的沥青含量（％）≥3.8

路面病害波及范围主要集中在再生深度范围内

5.3气候条件

沥青路面复拌再生工程施工气温宜在5℃以上，不得在雨天施工，且不宜在大风天气施工。

6原路面状况调查

2

DB34/T4028—2021

6.1路面基础资料收集

6.1.1在应用复拌再生施工技术前，应进行详细的原路面基础数据收集。原路面基础数据应包括设计、

施工和养护资料。

6.1.2设计资料主要包括气候条件、原路面的结构、设计使用年限、设计弯沉、材料等方面的资料。

6.1.3施工资料应包括原路面施工材料、施工工艺、设计变更资料以及交竣工资料等。

6.1.4养护资料应包含养护历史、路况检测数据、养护工艺、材料类型等。

6.2路面技术状况调查

6.2.1对路面的病害进行现场调查，记录路面裂缝、坑槽、车辙、推移、麻面、松散、泛油等病害类

型的数量、范围、破损程度及所在位置，并计算路面损坏状况指数（PCI）、路面车辙深度指数（RDI）

和路面技术状况指数（PQI）。

6.2.2检测路面平整度和抗滑性能，并计算路面行驶质量指数（RQI）和路面抗滑性能指数（SRI）,

评价路面的行驶性能。

6.2.3通过弯沉检测判断结构层强度，计算路面结构强度指数（PSSI），分析路面结构层强度，评价

路面结构层尤其是基层的完整状况。

6.3旧路面材料性能调查

6.3.1原路面应进行取芯。取芯点应位于典型病害处，包括纵横向裂缝、车辙、泛油、坑槽等病害位

置。取芯过程中，详细记录芯样的完整性、厚度、层间粘结情况、下承层整体性等。

6.3.2对原路面沥青混合料取样分析，进一步评价原路面混合料技术状况。取样宜采用机械切割或加

热翻松等方式进行，每一施工路段（为2～5km）每个车道取样1处，路面材料变化处增加取样，每处

取样点样品质量不得少于100kg。为更好的评价复拌再生施工过程对原路面沥青混合料性能的影响，

宜采用沥青路面养护修补车模拟再生施工工况进行取样。

6.3.3取样主要用于评价沥青混合料油石比、级配、旧沥青性能、旧集料性能。

6.3.4原路面沥青混合料及回收的旧沥青检测项目见表2。

表2旧沥青混合料检测项目

材料检测项目试验方法

空隙率JTGE20-T0705

原路面沥青混合料RAP马歇尔稳定度JTGE20-T0709

流值JTGE20-T0709

沥青含量JTGE20-T0722

针入度JTGE20-T0604

RAP中的沥青
