YD/T 2789.2-2015 数字蜂窝移动通信网分组数据业务计费系统计费性能技术要求和检测方法 第2部分：CDMA网络

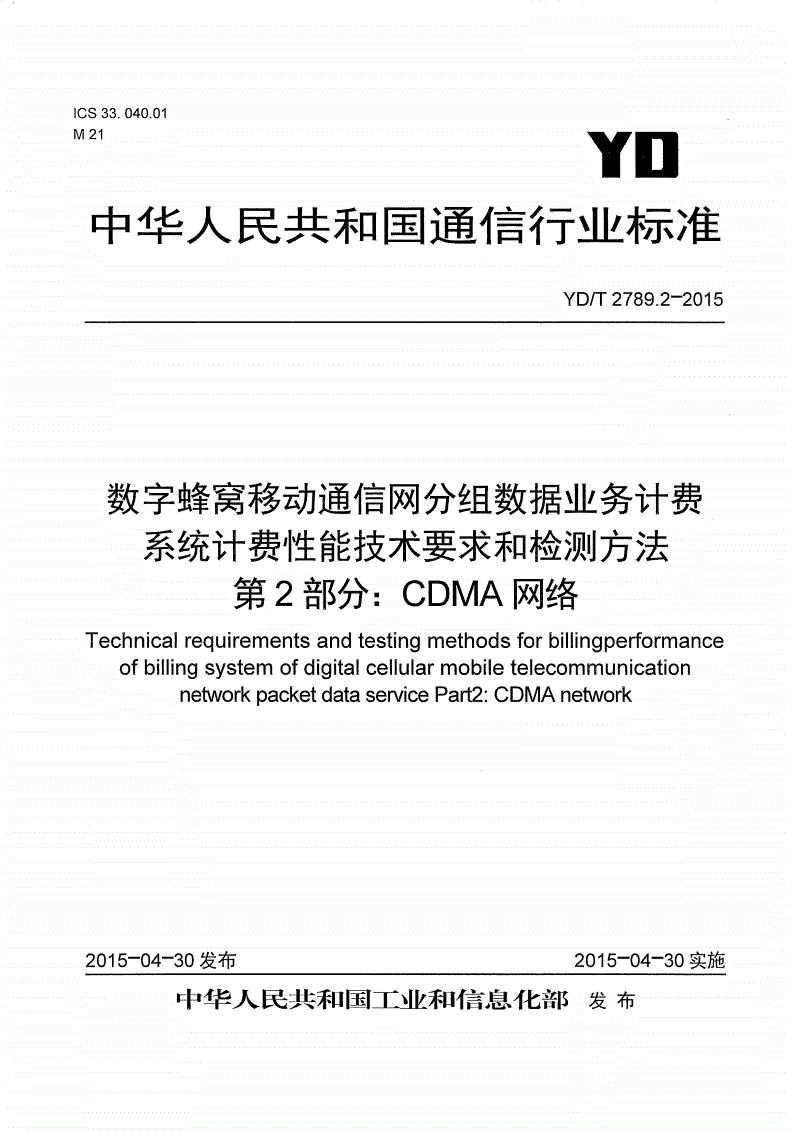

ICS33.040.01

M21YD

中华人民共和国通信行业标准

YD/T2789.2-2015

数字蜂窝移动通信网分组数据业务计费

系统计费性能技术要求和检测方法

第2部分：CDMA网络

Technicalrequirementsandtestingmethodsforbillingperformance

ofbillingsystemofdigitalcellularmobiletelecommunication

networkpacketdataservicePart2:CDMAnetwork

2015—04-30发布2015-04-30实施

中华人民共和国工业和信息化咅P发布

YD/T2789.2-2015

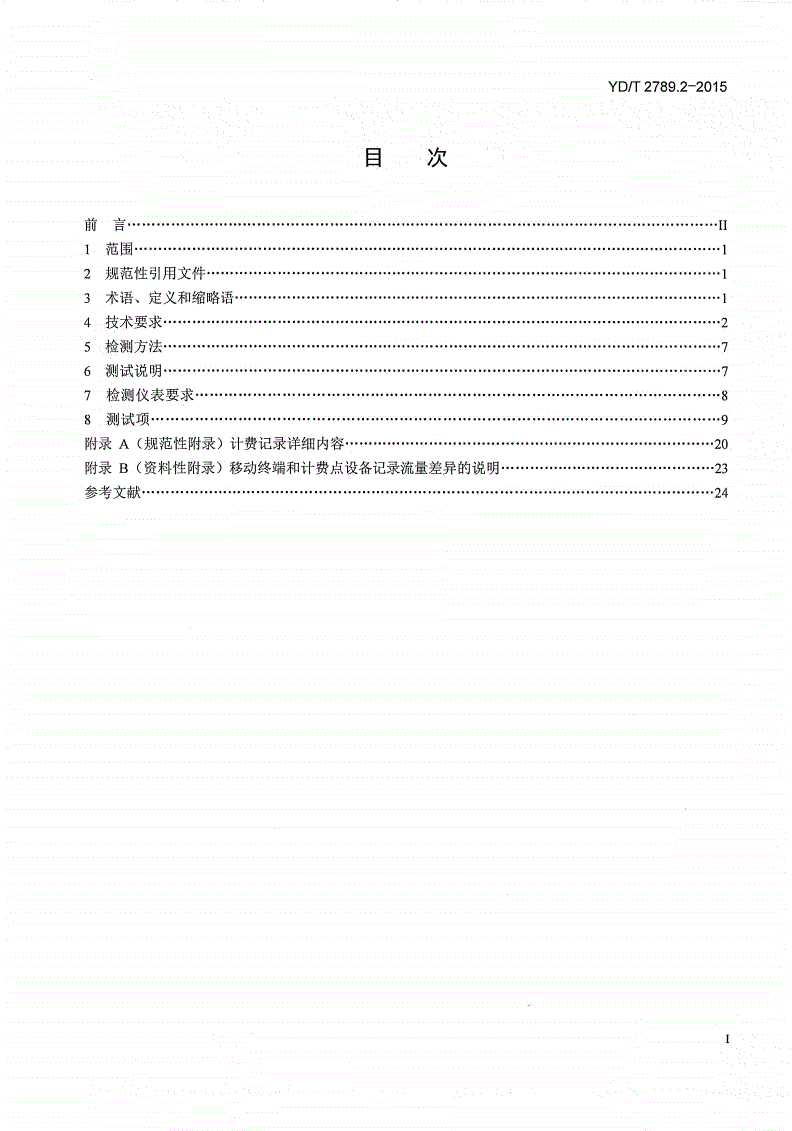

目次

Irs....................n

l細.........................1

2规范性引用文件...................................................一1

3术语、定义和缩略语.............................................................……

4M魏......................2

5獅施••••••......................7

6霞細..........................................._•••••....................••••••

7检测仪表要求。..................................................................8

8«綱....................................................9

附录A(规范性附录）计费记录详细内容..............................................”20

附录B(资料性附录）移动终端和计费点设备记录流量差异的说明.......................………23

##文献...............................................................................-24

YD/T2789.2-2015

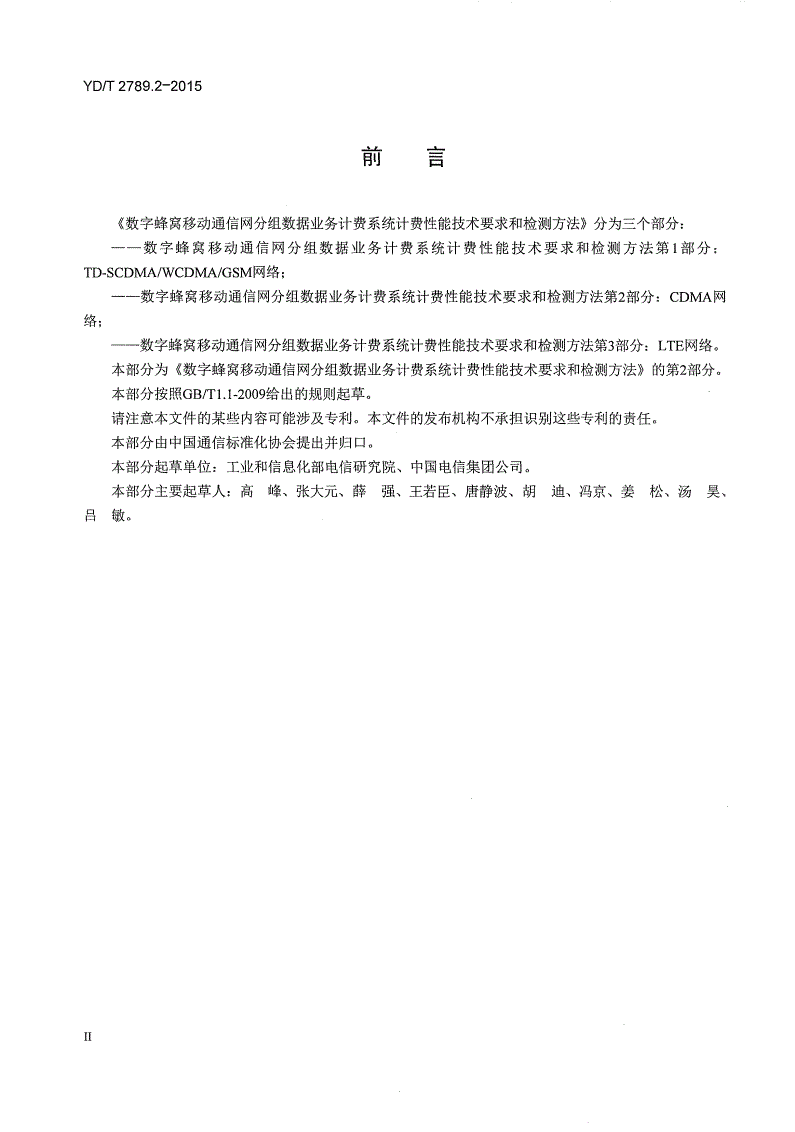

刖

《数字蜂窝移动通信网分组数据业务计费系统计费性能技术要求和检测方法》分为三个部分：

一一数字蜂窝移动通信网分组数据业务计费系统计费性能技术要求和检测方法第1部分：

TD-SCDMA/WCDMA/GSM网络；

一一数字蜂窝移动通信网分组数据业务计费系统计费性能技术要求和检测方法第2部分：CDMA网

络；

一一数字蜂窝移动通信网分组数据业务计费系统计费性能技术要求和检测方法第3部分：LTE网络。

本部分为《数字蜂窝移动通信网分组数据业务计费系统计费性能技术要求和检测方法》的第2部分。

本部分按照GB/T1.1-2009给出的规则起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

本部分由中国通信标准化协会提出并归口。

本部分起草单位：工业和信息化部电信研宄院、中国电信集团公司。

本部分主要起草人：高峰、张大元、薛强、王若臣、唐静波、胡迪、冯京、姜松、汤昊、

吕敏。

YD/T2789.2-2015

数字蜂窝移动通信网分组数据业务计费系统

计费性能技术要求和检测方法

第2部分：CDMA网络

1范围

本部分规定了CDMA数字蜂窝移动通信网分组数据业务计费系统计费性能的技术要求和检测方法。

本部分适用于CDMA网络制式中分组数据业务的计费检测，CDMA网络制式包括CDMAlx和

cdma2000EVDO两种制式。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

YD/T15572GHzcdma2000数字蜂窝移动通信网设备技术要求：分组设备

3术语、定义和缩略语

3.1术语和定义

下列术语和定义适用于本文件。

3.1.1

计费处理系统BHIingSystem

指实现对原始计费信息进行预处理、批价等功能的计费数据处理系统。

3.1.2

离线计费OfflineCharging

计费设备生成计费数据记录后，通过联机或脱机方式将其送到计费处理系统进行计费帐务处理的计

费方式。

3.1.3

在线计费OnlineCharging

计费处理系统与承载/会话/服务控制有直接交互的实时计费方式。

3.1.4

计费数据记录ChargingDataRecord

计费数据记录由网络设备生成，它包括用户标识、会话描述、网络设备和支持一个用户会话所占用

的网络资源等信息。CDR在传统电路域，被描述为“呼叫详细记录”，本文中描述为“计费数据记录”。

3.1.5

详细计费方式DetailedCharging

记录每次会话的起始时间、时长、流量等详细计费信息，并依据费率确定该次会话费用的计费方式。

3.1.6

用户话单UserChargingDataRecord

电信企业提供给用户的计费详单。

YD/T2789.2-2015

3.1.7

计费单元Chargingunit

计费处理系统用于批价的流量的最小单位。

3.1.8

扣费单元Paymentunit

计费处理系统扣除用户费用的最小金额。

3.2缩略语

下列缩略语适用于本文件。

AAAAuthenticationAuthorizationAccounting认证、授权、计费

CCGContentChargingGateway内容计费网关

CDMACodeDivisionMultipleAccess码分多址

DCCDiameterCreditControlDiameter信用控制

FAForeignAgent外地代理

GREGenericRoutingEncapsulation通用路由封装

HAHomeAgent本地代理

IMSIInternationalMobileSubscriberIdentity国际移动用户识别码

IPInternetProtocol互联网协议

IPinIPInternetProtocolinInternetProtocolIP封装IP

MIPMobileIP移动IP

NAINetworkAccessIdentifie网络访问标识

MSMobileStation移动台

OCSOnlineChargingSystem在线计费处理系统

PCDRPacketChargingDataRecord分组计费数据记录

PDSNPacketDataServingNode分组数据服务节点

PiPDSN-InternetInterfacePDSN和Internet之间接口

PPPPoint-to-PointProtocol点对点协议

RADIUSRemoteAuthenticationDialinUserService远程用户拨号认证系统

RNRadioNetwork无线网络

R-PRN-PDSNInterfaceRN和PDSN之间接口

SDBShortDataBurst短数据突发

TCPTransmissionControlProtocol传输控制协议

UDPUserDatagramProtocol用户数据报协议

UDRUsageDataRecord用户数据记录

4技术要求

4.1概述

CDMA分组数据业务计费系统由分组域核心网设备和计费处理系统组成。其中，分组域核心网设备

包括PDSN、HA/CCG、AAA服务器；计费处理系统包括离线计费处理系统和在线计费处理系统（OCS)。

YD/T2789.2-2015

CDMA分组数据业务计费参数分成两类，一类是空口参数，由RN负责收集；另一类是IP网络参数,

由提供服务的PDSN、或HA/CCG负责收集。如果采用离线计费方式，PDSN将空口参数（即空中链路记

录）和IP网络参数形成用户数据记录，HA/CCG依据自身收集的IP网络参数形成用户数据记录，PDSN、

HA/CCG将用户数据记录通过RADIUS报文发送到AAA服务器。AAA服务器生成PCDR,发送给离线计费

处理系统，如图1所示。

图1CDMA分组数据业务的离线计费体系结构

如果采用在线计费方式，PDSN将空口参数（即空中链路记录）和IP网络参数形成用户数据记录，再

将用户数据记录通过RADIUS报文发送到AAA服务器，AAA服务器和在线计费处理系统相连，通过DCC

消息交互实现实时计费功能。HA/CCG可以通过两种方式实现在线计费：一是HA/CCG依据自身收集的IP

网络参数形成用户数据记录，再将用户数据记录通过RADIUS报文发送到AAA服务器，AAA服务器和在

线计费处理系统相连，通过DCC消息交互实现实时计费功能;二是HA/CCG直接和在线计费处理系统相连,

通过DCC消息交互实现实时计费功能，如图2所示。

图2CDMA分组数据並务的在线计费体系结构

4.2时间要求

PDSN、HA/CCG和OCS的时间与北京时间的偏差应不大于±15s。

4.3计费用户

3

YD/T2789.2-2015

计费用户是使用CDMA分组数据业务的用户。

4.4计费方式

CDMA分组数据业务计费方式为详细计费方式。

4.5计费点

CDMA分组数据业务计费点在PDSN或HA/CCG。

4.6计费起止时刻

PDSN计费开始时刻：当终端和PDSN之间的PPP会话建立成功后，开始计费。

PDSN计费停止时刻：当终端和PDSN之间的PPP会话终止，或由于网管等原因结束分组数据业务时停

止计费。

HA/CCG计费开始时亥!]:当HA/CCG发送首个生存时间不为0的“注册应答（RegistrationReply)”消

息时，开始计费。

HA/CCG计费停止时刻：当HA/CCG收到生存时间为0的“注册请求（RegistrationRequest)”消息时，

或当HA/CCG发出“注册撤销（RegistrationRevocation)”消息时，停止计费。

4.7流量计费

4.7.1流量计算方法

PDSN记录的流量是PPP承载的数据量，HA/CCG记录的流量是IPinIP隧道承载的数据量。因此包含

了用户数据的承载协议部分，即用户数据的IP、TCP或UDP包头等字段。

4.7.2流量计算要求

上行流量和下行流量应以PDSN、或HA/CCG路由转发的数据为依据。即PDSN、或HA/CCG执行路由

策略后再计算数据流量。如果PDSN、或HA/CCG接收到下列一种或几种上行数据包，但不对其进行路由

转发，则PDSN、或HA/CCG记录的上行流量不包括这部分数据：

a)全网广播包；

b)多播包；

c)源地址检查不匹配的数据包；

d)无法识别的数据包；

e)其它由于路由策略被丢弃的数据包。

4.8空中链路记录

在PDSN与RN之间的R-P接口上，RN产生以下四种空中链路记录（AirlinkRecord):

a)RN建立R-P会话时的“连接建立（ConnectionSetup)”记录；

b)MS开始使用业务信道时的“激活开始（ActiveStart)”记录；

c)MS停止使用业务信道时的“激活停止（ActiveStop)”记录；

d)当MS前向或后向交换短数据突发时的“短数据突发（ShortDataBurst)”记录。

四种空中链路记录的详细说明见YD/T1557。

4.9PDSN计费过程

下列事件将引起PDSN产生计费动作：

a)收到连接建立空中链路记录；

b)创建PPP会话；

4

YD/T2789.2-2015

c)释放PPP会话；

d)前向或反向用户数据到达；

e)收到激活开始空中链路记录；

f)收到激活停止空中链路记录；

g)收到SDB空中链路记录；

h)触发中间计费记录；

i)触发停止记录；

j)计时器超时等。

具体触发过程见YD/T1557。

4.10HA/CCG计费过程

下列事件将引起HA/CCG产生计费动作：

a)MIP会话开始；

b)Mff会话结束；

c)流量门限到达；

d)时长门限到达；

e)按时间点触发的费率切换；

f)计费条件发生改变（如FA改变）等。

4.11计费原始话单

4.11.1AAA话单

AAA服务器产生的PCDR的字段名、属性和字段描述详见附录A。

4.11.2OCS话单

OCS话单由在线计费处理系统生成。OCS话单至少包括用户号码、IMSI号码、开始时间、持续时

长（或结束时间）、结束原因、网络接入标识、源IP地址、PDSN地址（或HA/CCG地址）、关联标识、

上行流量、下行流量、费率组（或业务代码）、费用等。

4.12计费分辨力

4.12.1时长分辨力

AAA生成的PCDR中，事件时间戳和时长的分辨力应不低于Is。

4.12.2流量分辨力

AAA生成的PCDR中，表示上行流量和下行流量的字段的分辨力为1字节。

4.13计费差错率

分组数据业务的计费差错率应不大于10'

计费差错率=错误话单数/总话单数。

其中，错误话单是指计费系统产生的多单、少单、重单、流量超差话单、计费收费错误话单等，错

误话单包括以上多种原因的，只计算一次。

流量超差话单为不满足6.2节要求的话单。

计费收费错误话单为按照话单流量计算出的费用与该话单显示的费用不相同的话单。

4.14计费数据存储

YD/T2789.2-2015

AAA服务器应能够保存至少7天的原始话单数据，允许计费处理系统在此时间段内通过联机或脱机手

段取走话单数据。同时提供可靠的话单备份、转存手段，以进行话单数据的可靠备份。

计费处理系统应能完整保存所有的用户话单，包括计费的话单、免费的话单和错单等。应能提供有

效的计费数据保存手段，并能提供查询接口和外部查询功能。计费处理系统应定期对计费数据进行备份，

用户话单原始数据在系统中保留期限至少为5个月'

4.15计费处理系统

4.15.1计费单元

计费单元的设置和不足一个计费单元部分的取整方式应符合电信企业的资费方案12)。

4.15.2批价处理

扣费单元的设置和不足一个扣费单元部分的取整方式应符合电信企业的资费方案。

话单的最终批价应与电信企业的资费方案相一致。

4.15.3费率设置和管理

计费时段的划分、计费时段的费率、优惠时段的范围、优惠时段的费率（或折扣），应符合电信企

业的资费方案。

计费处理系统费率应可修改，应能满足资费方案中规定的各种等级费率的要求，应具有免费、减免

的功能。

4.15.4跨不同费率时段计费

当一次会话跨不同费率时段时，计费处理系统对不同费率时段的流量进行批价，应符合电信企业的

资费方案。

4.15.5跨不同账期计费

当一次会话跨不同账期时，计费处理系统对不同账期的流量进行批价，应符合电信企业的资费方案。

4.15.6免流量费业务

对于免流量费业务，计费处理系统应按电信企业的资费方案，对其流量免费。

4.15.7数据增值业务

对于按次计费的多媒体消息业务、流媒体业务、JAVA下载业务等增值业务，业务成功提供给用户

后，对用户按次计费。

4.16用户话单内容

计费处理系统提供给用户的计费详单中，至少应包括开始时间、总流量（或上行流量、下行流量）、

费用等内容。

4.17计费提醒

用户实际使用量接近套餐限量前，应提醒用户本计费周期内己使用量、套餐限量等信息；用户实际

使用量达到套餐限量，应及时通知用户，并告知用户超出套餐外继续使用的收费标准和收费查询方式。

提醒方式可以是短信、页面窗口等。

上述情况是为用户提供计费提醒服务的基本要求，可依据实际情况适当增加。

4.18安全性管理

1用户话单原始数据在系统中保留期限参见《第三代移动通信服务规范(试行)》（工信部电管[2009]176号）。

2本文件中资费方案是指电信企业根据市场情况和用户需求制定的电信业务资费方案，具体参见《关于电信业务资费实

行市场调节价的通告》（工信部联通P014〗182号X

YD/T2789.2-2015

对计费处理系统的设定和修改，应有严格的操作权限和保障措施。

5检测方法

检测PDSN设备时，使用计费检测仪实时采集被测PDSN的R-P接口、Pi接口、PDSN和AAA之间接

口的信令和用户数据；检测HA/CCG设备时，使用计费检测仪实时采集被测HA/CCG与PDSN、Internet、

AAA之间接口的信令和用户数据。采集到的信令和用户数据经后台分析处理后产生仪表话单，通过将仪

表话单和局方话单、AAA话单进行比对，得出计费测试结果。测试方法如图3所示。

图3CDMA分组数据业务计费测试方法示意图

6测试说明

6.1测试范围

本部分的测试方法适用于CDMA数字蜂窝移动通信网分组数据业务。

6.2流厘合格指标

局方话单的流量与计费检测仪实测的流量之差为流量误差，流量误差符合公式（1)则判定为流量合

格：

-5xl〇U-l.lxl〇-3d-HV5.3xlO.U+1.1:

(1)

10_3'-^max-+^max

式中：

Vr——计费检测仪实测的流量，分辨力为1字节，单位为字节；

Vj^局方话单的流量，分辨力为1字节，单位为字节；

Zmax一一计费检测仪统计的最大包长，分辨力为1字节，单位为字节。

6.3局方话单要求

电信企业计费系统应提供测试时间段内经过被测PDSN、或HA/CCG的数据所对应的话单，话单内容

包括用户号码、IMSI号码、网络接入标识、开始时间、持续时长、关联标识、业务选项、漫游标识、PDSN

地址（或HA/CCG地址）、源IP地址、上行流量、下行流量、总流量、业务代码、预付费后付费标识等。

6.4AAA话单要求

电信企业应提供测试时间段内经过被测PDSN、或HA/CCG的数据所对应的AAA话单，话单内容应满

足4.11.1节要求。

7

YD/T2789.2-2015

7检测仪表要求

7.1计费检测仪功能和要求

7.1.1数据采集功能

能够
