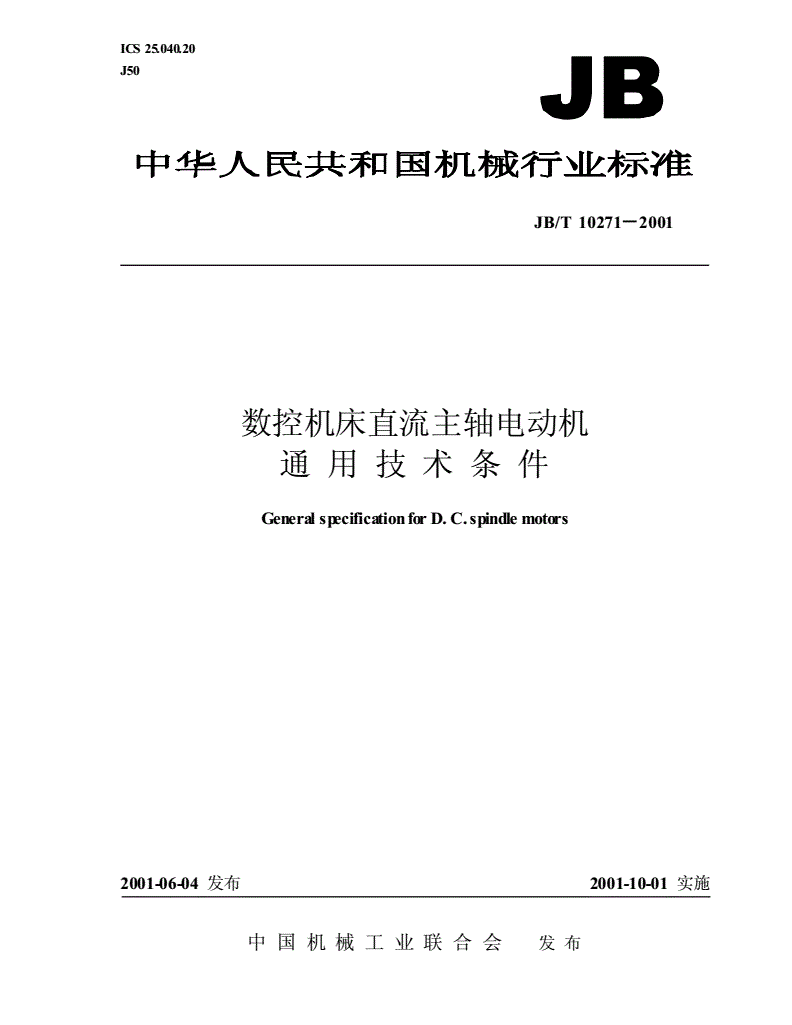

JB/T 10271-2001 数控机床直流主轴电动机通用技术条件

ICS25.040.20

J50

JB/T10271－2001

数控机床直流主轴电动机

通用技术条件

GeneralspecificationforD.C.spindlemotors

2001-06-04发布2001-10-01实施

中国机械工业联合会发布

JB/T10271－2001

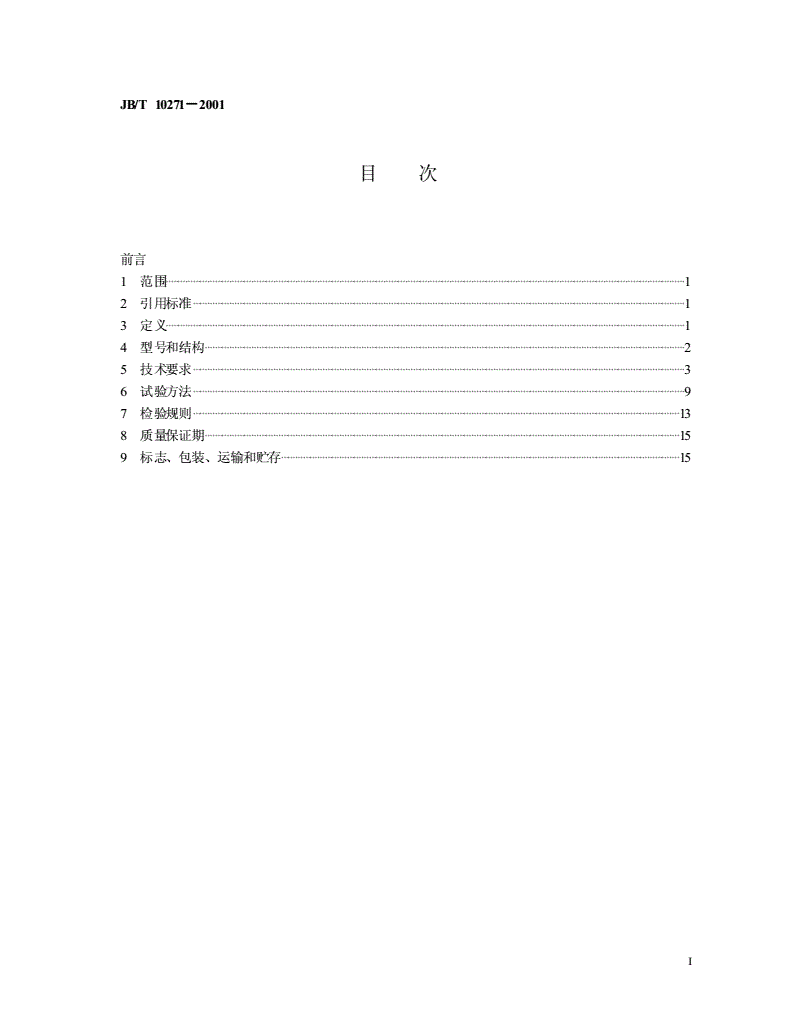

目次

前言

1范围····················································································································································································································1

2引用标准·········································································································································································································1

3定义····················································································································································································································1

4型号和结构····································································································································································································2

5技术要求·········································································································································································································3

6试验方法·········································································································································································································9

7检验规则·······································································································································································································13

8质量保证期··································································································································································································15

9标志、包装、运输和贮存···································································································································································15

I

JB/T10271－2001

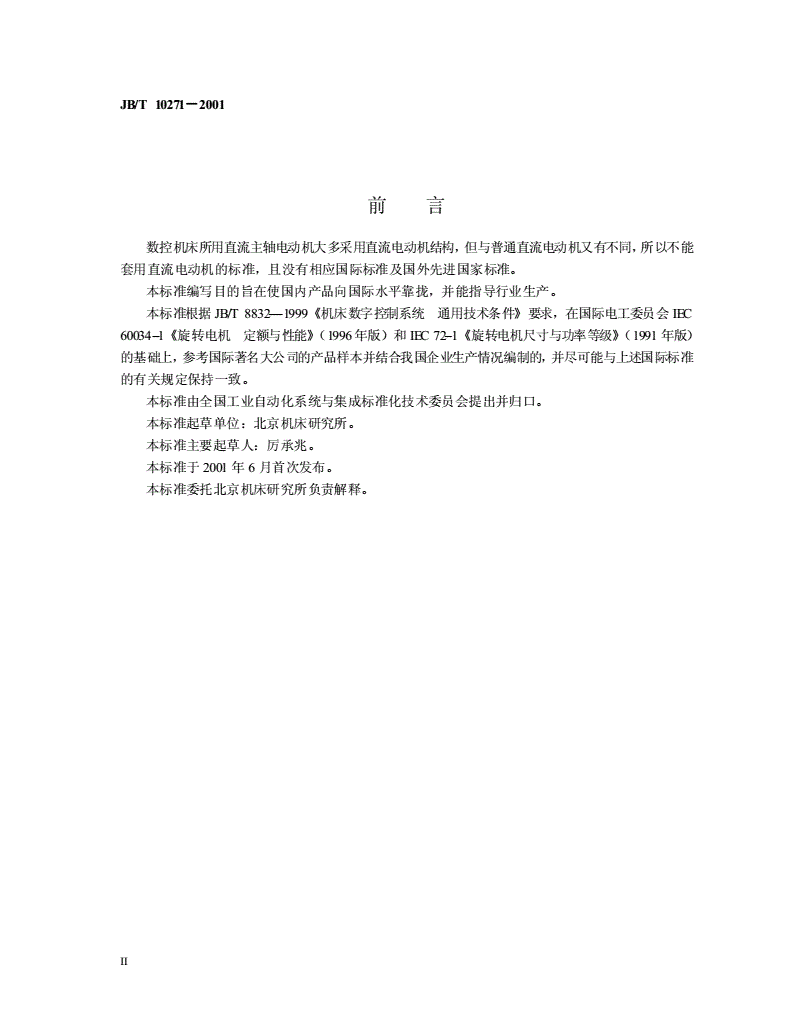

前言

数控机床所用直流主轴电动机大多采用直流电动机结构，但与普通直流电动机又有不同，所以不能

套用直流电动机的标准，且没有相应国际标准及国外先进国家标准。

本标准编写目的旨在使国内产品向国际水平靠拢，并能指导行业生产。

本标准根据JB/T8832—1999《机床数字控制系统通用技术条件》要求，在国际电工委员会IEC

60034–1《旋转电机定额与性能》（1996年版）和IEC72–1《旋转电机尺寸与功率等级》（1991年版）

的基础上，参考国际著名大公司的产品样本并结合我国企业生产情况编制的，并尽可能与上述国际标准

的有关规定保持一致。

本标准由全国工业自动化系统与集成标准化技术委员会提出并归口。

本标准起草单位：北京机床研究所。

本标准主要起草人：厉承兆。

本标准于2001年6月首次发布。

本标准委托北京机床研究所负责解释。

II

中华人民共和国机械行业标准

数控机床直流主轴电动机JB/T10271－2001

通用技术条件

GeneralspecificationforD.C.spindlemotors

1范围

本标准规定了数控机床用直流主轴电动机的技术要求、试验方法、检验规则及标志、包装、运输和

贮存。

本标准适用于数控机床及类似用途的直流主轴电动机（以下简称电动机）。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB755—2000旋转电机定额和性能（idtIEC60034–1∶1996）

GB/T1311—1989直流电机试验方法（neqIEEE113∶1973）

GB/T2423.3—1993电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法

（eqvIEC60068–2–3∶1984）

GB/T2423.16—1999电工电子产品环境试验第2部分：试验方法试验J和导则：

长霉（idtIEC60068–2–10∶1988）

GB/T2423.17—1993电工电子产品基本环境试验规程试验Ka：盐雾试验方法

（eqvIEC60068–2–11∶1981）

GB/T2828—1987逐批检查计数抽样程序及抽样表（适用于连续批的检查）

GB4208—1993外壳防护等级（IP代码）（eqvIEC529∶1989）

GB/T4772.1~4772.2—1999旋转电机尺寸和输出功率等级（idtIEC72∶1990）

GB/T4831—1984电机产品型号编制方法

GB10068—2000轴中心高为56mm及以上电机的机械振动振动的测量、评定及

限值（idtIEC60034–14∶1996）

GB/T10069.1—1988旋转电机噪声测定方法及限值噪声工程测定方法

（neqISO61680–1∶1986）

GB/T13384—1992机电产品包装通用技术条件

3定义

本标准采用下列定义。

3.1连续额定输出功率

在电动机温升不超过允许温升的条件下，电动机能长期工作的区域称为连续工作区。在连续工作

中国机械工业联合会2001-06-04批准2001-10-01实施

1

JB/T10271－2001

区内，电动机所能输出的最大功率称为连续额定输出功率。简称为额定功率。

3.2短时工作制（S2）时的额定输出功率

在S230min工作区内，电动机所能输出的最大功率。

3.3连续周期工作制（S6）时的额定输出功率

在S650%工作区（循环时间：10min；接通5min，断开5min）内，电动机所能输出的最大功率。

3.4额定转矩

在连续工作区内，电动机所能输出的最大转矩。

3.5额定转速（基本转速）

在连续工作区内，在额定转矩下，电动机达到最大功率时的转速。

3.6最高转速

在连续工作区内，电动机允许的最大转速。

3.7额定电流

电动机在连续工作区内，对应额定转矩时的电枢电流。

3.8最高电压

在额定转速下，短时工作制（S2）时对应该点最大功率时的电动机端子间的电压。

4型号和结构

4.1型号命名

电动机的型号命名按GB/T4831的规定，由产品代号、规格代号和补充代号等部分组成。

4.1.1产品代号

产品代号用大写汉语拼音字母表示：

ZZT——表示机床主轴用他激直流电动机；

ZZY——表示机床主轴用永磁直流电动机。

4.1.2规格代号

规格代号用机座号（中心高）（底脚安装电动机）或凸缘号（凸缘安装电动机）和机座长度表示。

安装尺寸以及轴伸、键和键槽的尺寸，按GB/T4772.1—1999中表1~表4的规定。

4.1.3补充代号

补充代号仅用于有此要求的电动机（如指定额定转速或反馈部件）。补充代号用汉语拼音字母或阿

拉伯数字表示。补充代号的含义应在产品说明书中说明。

4.1.4型号示例

底脚安装、机座号为112S（S表示短铁芯——即指短的底脚螺栓通孔轴线间的距离）、额定转速为

1500r/min的他激式直流主轴电动机：

ZZT112S1500

补充代号

规格代号

产品代号

凸缘安装、凸缘号为FF115（FF表示凸缘上有通孔）、额定转速为1500r/min的他激式直流主轴电

2

ZZTFF1151500

补充代号

规格代号

JB/T10271－2001

动机：

4.2基本外形结构及安装型式

电动机的安装型式为底脚安装或凸缘安装。

电动机的基本轴伸型式为键槽轴伸。

反馈元件可安装于电动机后罩内。

5技术要求

5.1环境适应性

5.1.1气候环境适应性

电动机的工作气候环境条件及贮存、运输气候环境条件见表1。

表1

项目工作气候条件贮存、运输气候条件

环境温度0~40℃–40~+55℃

相对湿度30%~95%（不凝露）≤95%（40℃）

大气压强86~106kPa86~106kPa

5.1.2海拔高度

当海拔高度不超过1000m时，电动机应能保证各项技术指标。当海拔高度超过1000m时，需考虑

空气冷却效果的减弱，此时需按制造厂与用户之间的协议进行设计和使用。

5.2外观及装配质量

5.2.1外观

电动机表面不应有锈蚀、涂覆层脱落、碰伤和划痕，紧固件联接应牢固，接线装置标记及铭牌的字

迹和内容应清楚无误且不得脱落。

5.2.2外形及安装尺寸

电动机外形及安装尺寸示意见图1。

3

JB/T10271－2001

图1电动机外形尺寸示意

各尺寸符号的意义如下：

A——底脚螺栓通孔轴线间的距离（端视）；

AA——底脚的宽度（端视）；

AB——底脚外边缘间的距离（端视）；

AC——电动机直径或两侧面间最大距离；

AD——电动机垂直中心线至接线盒或其他固定在电动机侧面的最凸出部件边缘的距离；

B——底脚螺栓通孔轴线间的距离；

4

JB/T10271－2001

BA——底脚长度；

B
