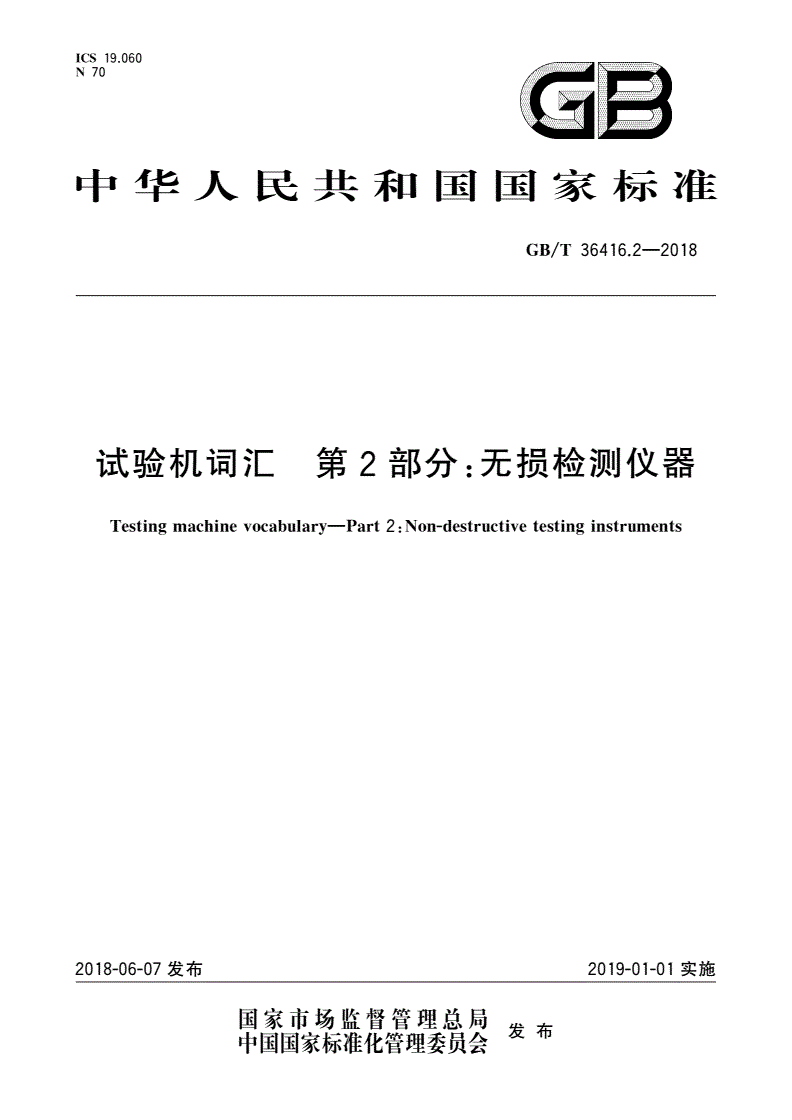

GB/T 36416.2-2018 试验机词汇 第2部分：无损检测仪器

ICS19.060

N70

国

中华人民共和国国家标准

GB/T36416.2-2018

试验机词汇

第2部分：无损检测仪器

Testingmachinevocabulary-Part2:Non-destructivetestinginstruments

2018-06-07发布2019-01-01实施

国家市场监督管理总局峪非

中国国家标准化管理委员会0(..'I(J

GB/T36416.2-2018

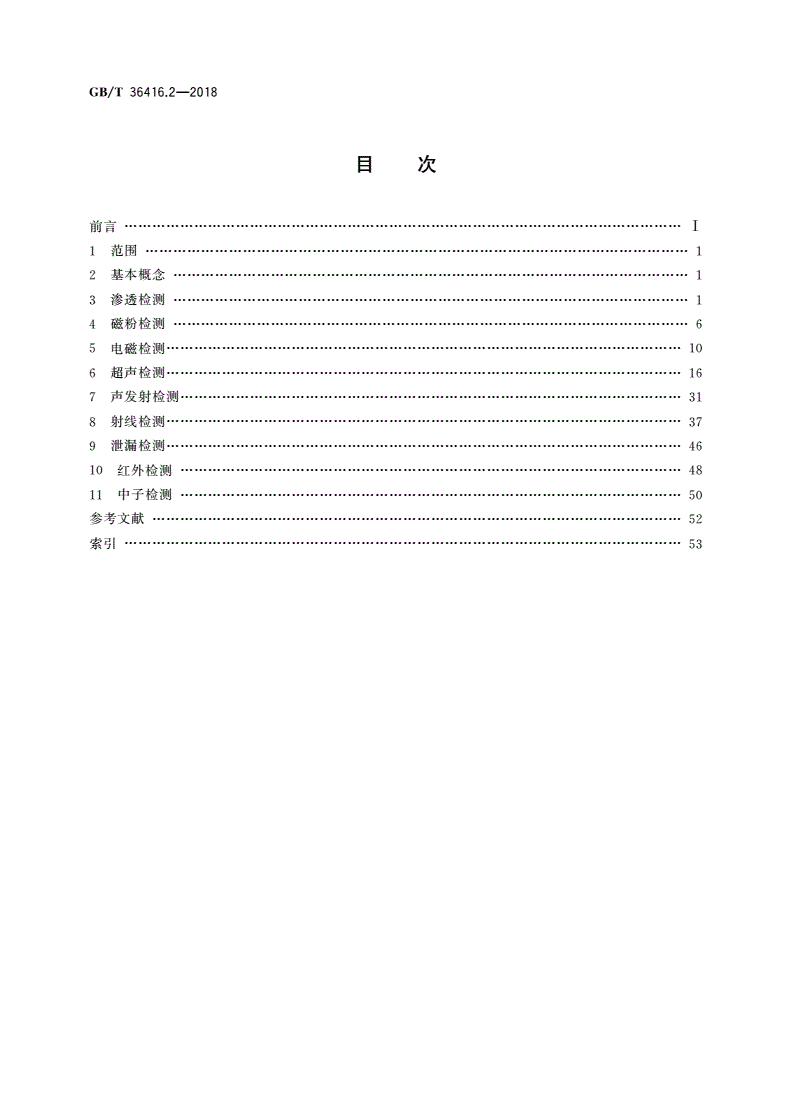

目次

前言…………………........………..I

1范围………………………1

2基本概念…………………1

3渗透检测…………………1

4磁粉检测……………………·……6

5电磁检:iY!rJ..……………·…………………10

6超声检测…………………16

7声发射检测………………31

8射线检测…………........………………·37

9地漏检测…………………46

10红外检测………………咽

口中子检测………………50

参考文献…………........……·……....………………·52

索引………………………·…………m

GB/T36416.2-2018

4.2.2

荧光磁粉探伤机fluorescentmagneticparticleflawdetector

采用荧光磁粉，加装黑光照射装置的磁粉探伤机。

4.2.3

固定式磁粉探伤机stationerymagneticparticleflawdetector

能方便地夹持各种不同尺寸的零件，并能方便地调节和指示磁化电流的同定在某一场所使用的磁

粉探伤机。一般包括磁化电源、夹持装置、磁粉喷洒装置、观察装置、退磁装置等部分。

4.2.4

移动式磁粉探伤机mobilemagneticparticleflawdetector

将磁化电源等装在小轮或手推车上，便于在一定范围内移动的磁粉探伤机。

4.2.5

携带式磁粉探伤机portablemagneticparticleflawdetector

体积小、重量轩便于搬运的磁粉探伤机。一般仅向磁化电源、软电缆和支杆触头等组成。根据磁化

电源的种类又可分为电磁辄探伤仪、永久磁铁探伤仪、旋转磁场探伤仪等。

4.3零部件、附件和材料

4.3.1

［磁化］夹头[magnetizing]contacthead

用来夹持和支撑被检丁－件，井能导人磁化电流和（或）构成磁路的装置。

4.3.2

接触垫衬contactpad

置于电极上的用以改善电接触和防止电弧烧伤被检件的铜丝编制物。

4.3.3

［支杆］触头prods

用来将磁化电流从电源导人试件装在软电缆上的手持棒状电极。

4.3.4

磁化线圈magnetizingcoil

能磁化丁－件的线罔组件。

4.3.5

开环线圄splitcoil

带有插头连接器的单阻或多匣线罔组件。它能够被分开和扣合，适用于磁化没有自由端的零件。

4.3.6

磁化电酒、excitationsupply

在磁粉探伤中提供磁化电流的电源装置。可分为交流、直流、半波整流、全波整流、脉冲电流等

类型。

4.3.7

退磁装置demagnetizer

〈磁粉检测、涡流检测〉用于退去被磁化下件中剩磁的装置。一般Ff1退磁电源、退磁线罔、控制器等

部分组成。根据退磁电流种类，又可分为直流退磁器、交流退磁器、越低频退磁器等。

4.3.8

断电相位控制器phasecontrolledcircuitbreaker

在使用交流电流的剩磁法检测中，控制交流电流断电相位，使．丁件剩磕稳定的仪器。

8

GB/T36416.2-2018

4.3.9

磁辄yoke

辄状的电磁铁或永久磁铁。通常是由“C”字形的实体或迭层的软磁性材料周围绕以电流线罔

组成。

4.3.10

试片testblock

在磁粉探伤中，用以评价探伤效果的具有人造或已知自然缺陷的试样。

4.3.11

磁粉magneticpowder

能各向被磁化并被漏磁场吸附的铁磁粉末。

[GB/T12604.52008，定义2.91]

4.3.12

荧光磁粉fluorescentmagneticpowder

在铁磁粒子外表面包裹一层荧光物质形成的磁粉。

[GB/T12604.52008，定义2.54]

4.3.13

磁悬液magneticinks

磁粉和载液按一定比例泪合而成的悬浮液体。

[GB/T12604.5-2008，定义2.86]

4.3.14

磁场计magnetometer

测量磁场强度的仪表。

[GB/T12604.5-2008，定义2.101]

4.3.15

磁通量计fluxmeter

测量磁通量用的仪器。

4.3.16

剩磁测量仪residualmagneticfieldmeasuremeter

检查磁化丁千牛退磁后残余磁性大小的仪器。

4.3.17

特斯拉计Teslameter

以特斯拉为单位读取场强的磁强计。

4.3.18

苏瑟兰烧瓶Sutherlandflask

梨形沉淀管

用以测量在重力作用下从己知体积的磁悬液中分离归来的磁粉含量的烧瓶。形状像一个倒置的

梨，底部过渡为一个截面均匀的有刻度的小管。

4.3.19

磁粉喷洒器powderblower

一种利用压缩空气将磁粉施加到下件表面的器件。

9

GB/T36416.2-2018

4.4性能参数

4.4.1

重复使用率repetitionutilization

通电时间占全了作时间（通电时间为I]休息时间）的比例。

4.4.2

磁化时间magnetizingtime

磁粉探伤机对被检工件进行磁化的时间。

4.4.3

额定周向磁化电流maximumratedcircumferentialmagnetizingcurrent

磁粉探伤机在夹持相应直径与长度的了件时所能提供的最大轴向电流。

4.4.4

安匣ampereturns

磁化线圈中流过的电流与其线罔E数之乘积。

4.4.5

磁极间距magneticpoledistance

磁粉探伤机两触头之间的距离。一般可根据检测的需要进行调节。

5电磁检测

5.1基本术语

5.1.1

涡流eddycurrent

交变磁场在导电材料中感应产生的电流。

[GB/T12604.62008，定义2.1]

5.1.2

电磁感应electromagneticinduction

当通过闭合回路中的磁通量变化时，在该回路中产生感应电动势的现象。

5.1.3

涡流检测eddycurrenttesting

利用感应涡流的电磁效应评价被检件的无损检测技术。

5.1.4

归一化电阻normalizedresistance

负载线罔电阻和空载线罔电阻之差与空载线罔感抗之比。

[GB/T12604.6-2008，定义2.23]

5.1.5

归一化感抗normalizedreactance

负载线罔感抗与空载线罔感抗之比，是一个元量纲的量。

[GB/T12604.6-2008，定义2.22]

5.1.6

归一化阻抗normalizedimpedance

以归一化电阻为实部，归一化感抗为虚部的复数阻扰。

10

GB/T36416.2-2018

5.1.7

阻抗平面图impedanceplanediagram

检测线罔阻抗随检测参数变化的平面轨迹罔形。

5.1.8

有效磁导率effectivepermeability

为计算罔柱导体中由于涡流引起的磁场强度减弱而引人的复变参量，常用来计算共轴式探头中次

级线圈的输州电压。

[GB/T12604.62008，定义2.13]

5.1.9

增量磁导率incrementalpermeability

磁性材料在磁化曲线上某一点上的增量磁通密度与增量磁场强度之比。

5.1.10

绝对磁导率absolutepermeability

磁性材料的磁通密度与产生它的磁场强度之比。

5.1.11

相对磁导率relativepermeability

绝对磁导率相对于真空磁导率的比。

5.1.12

初始磁导率initialpermeability

磁性材料退磁后，在零磁场强度处磁化曲线的斜束。

5.1.13

捆住分析phaseanalysis

对涡流检视1］信号的相位角实施坝1］量和分析的技术。

[GB/T12604.6-2008，定义7.3]

5.1.14

阻抗分析impedanceanalysis

对二次线罔的电阻和电扰的变化进行研究，分析材料的物理性质和缺陷的技术。

5.1.15

谐波分析harmonicanalysis

对谐波成分的幅度、相位或二者分析的技术。

5.1.16

调制分析modulationanalysis

对检波后的涡流信号进行频率分析的技术。

[GB/T12604.6-2008，定义7.5]

5.1.17

填充系数自Hingfactor

被测试件横截面积与一次线罔的有效横截磁通面积之比。

5.1.18

速度效应speedeffect

Fl,动态电流引起的效应。

[GB/T12604.62008，定义6.24]

11

GB/T36416.2-2018

5.1.19

提离效应lift-offeffect

当探测线罔从被视lj试件表面移开时，引起其间磁榈合的改变，导致阻抗发生变化的效应。

5.1.20

边缘效应edgeeffect

由于试件的几何形状（边界处）的突然变化，引起磁场和涡流的变化，导致对输出的影响。

注：改写GB/T12604.62008，定义6.26。

5.1.21

穿透深度penetrationdepth

试件表面下电流密度等于试件表面电流密度值的37%时的深度。

5.1.22

趋肤效应skineffect

电磁场和涡流集中于被检件表面分布的现象。它FR向感引起，与频率、电导率和磁导率有关。

[GB/T12604.6-2008，定义2.10]

5.1.23

相敏检波inphasedemodulation

采用同步检波技术从探头拾取信号中提取相关成分的过程。

[GB/T12604.6-2008，定义2.32]

5.1.24

辑合coupling

在两个电路系统中，一个电路中的电流攸另一个电路产生电压的现象。

5.1.25

穿透技术transmissiontechnique

激励单元和接收单元分别处于被检件两侧的涡流检测技术。

[GB/T12604.6-2008，定义6.13]

5.1.26

远场技术remotefieldtechnique

利用涡流远场效应实施检测的技术，一般用于在役铁磁材质管道的检测，该技术采用一个发射和l接

lj5(分离的内穿式探头，旦发射和接收线罔之｜可距离较远。

[GB/T12604.62008，定义6.14]

5.1.27

趋近技术approachingtechnique

根据探头接近被检件时获得的信号进行检测的技术。

[GB/T12604.62008，定义6.16]

5.1.28

光点显示技术pointofreturntechnique

在绝对检测系统中，根据响应信号显示光点的返回位置进行评价的技术。

[GB/T12604.6-2008，定义6.17]

5.1.29

金属磁记忆metalmagneticmemory

在弱磁场环境中，金属材料或焊缝由于制造、冷却~Ji:T作载荷形成的应力集中和损坏区的不可逆残

12

GB/T36416.2-2018

余磁性。

注：弱磁场为地磁场和其他外部磁场的叠加l磁场。

5.1.30

漏磁magneticfluxleakage

被磁化的铁磁性材料，在其表面或近表面的不连续处引起磁路路径的改变，导致部分磁柬泄漏于材

料表面，形成的从被检测物缺陷处地漏出来的磁通。

5.2检测仪器

5.2.1

涡流检测仪eddycurrenttestinstrument

涡流检测系统中用于实施检测的部分，通常Fl,激励单元、放大单元、检波单元和显示单元组成。

[GB/T12604.62008，定义5.2]

5.2.2

［手动式］涡流探伤仪[manual]ecldycurrentflawdetector

操作者手持探头在被检试件七来回移动进行扫查，通过显示器上的数据或罔形来判断有无缺陷的

涡流探伤的仪器。一般包括激励单元，检测单元、信号处理器、显示器、记录仪等部分。

5.2.3

自动式涡流探伤机automaticeddycurrentflawdetector

材料进给、显示、记录、分选等全过程都是自动化的涡流探伤仪。一般包括激励单元、检测单元、信

号处理器、显示器、记录仪、报警器、自动上下料装置、自动分选装置等部分。

5.2.4

单通道涡流检测仪singlechanneleddycurrentinstrument

仅有一个检测通道的涡流检测仪。

5.2.5

单频检测仪singlefrequencyinstrument

仅实施单一频率检测的涡流检测仪。

[GB/T12604.6-2008，定义5.4]

5.2.6

多通道涡流检测仪multichanneleddytestinstrument

具有多个检测通道的涡流检测仪。

[GB/T12604.6-2008，定义5.6]

5.2.7

多频检测仪multichannelfrequencyinstrument

可实施多频率检测并具有混频功能的涡流检测仪。

[GB/T12604.6-2008，定义5.7]

5.2.8

多参数检测仪multichannelparameterinstrument

可实施多参数检测的涡流检测仪。

[GB/T12604.6-2008，定义5.8]

5.2.9

涡流测厚仪eddycurrentthicknessgauge

应用相位分析和相位检测的方法设计的，用于测量厚度的涡流检测仪器。主要用于金属带材、销

13

GB/T36416.2-2018

材、管材及涂层的厚度测量。

5.2.10

涡流电导率仪eddyCl町rentconductivitymeter

利用试件电导率变化导致检测线罔阻扰变化来测量电导率的仪器。主要用于非铁磁性金属电导率

的测量。

5.2.11

金属磁记忆检测仪metalmagneticmemo叮testinstrument

根据金属磁记忆检测技术的原理设计的，可以通过被检了件应力集中区域的磁机械效应，早期诊断

丁．件的缺陷及其发展并作州评价的仪器。

5.2.12

j眉磁检测仪magneticfluxleakagetestinstrument

用于检测铁磁性材料的漏磁分布，从而发现材料表面或近表面缺陷的无损检测仪器。

5.3零部件和附件

5.3.1

初级线圈primarycoil

激励元件excitationelement

在被检件内部激励产生磁通的线罔。

[GB/T12604.62008，定义4.40]

5.3.2

次级线圄secondarycoil

接收元件r巳ccivingclement

接收合成磁场的线罔或磁场强度的现1］量线罔。

[GB/T12604.6-2008，定义4.41]

5.3.3

试验结圈testcoil

用于激励和（或）检测出验材料中电磁场的线罔。

5.3.4

探头线圈probecoil

放于试件表面或接近表面的小线罔或线罔组件。

5.3.5

绝对线圄absolutecoil

测量试件一部分的电或磁和（或）二者的特性，而不与其他部分进行比较的线罔或线罔组件。

5.3.6

参比线圄referencecoil

在检测系统中按参考标准激励或检测和l（或）二者试件电磁特性的线罔组件。

5.3.7

比较线圄comparatorcoil

测量两个单独的试件（标准试件与被测试件）间的差别的线罔组件。

注·将两个（或多个）线阁串联，配置得使它们之间没有相合，把标准试件及被测试件分别置于两线罔巾，当标准试

件与被测试件性质有差别时，将在系统巾产生不平衡，从而有所吸示。

14

GB/T36416.2-2018

5.3.8

差动线圄differentialcoil

测量同一试件的不同部分性质差别的线罔组件。

注：将两个（或多个）线罔串联，试件置于线罔巾，当线周之一巾的试件性质与另一线阁巾的试件性质有差别时，将

在系统巾产生不平衡，从而有所M示。

5.3.9

空心探头aircoredprobe

不含有影响线罔电磁场的材料的探头。

[GB/T12604.6-2008，定义4.16]

5.3.10

永磁铁探头permanentmagnetprobe

包括一个或几个永久磁铁F日，其磁场对检测具有重要作用的探头。

[GB/T12604.6-2008，定义4.18]

5.3.11

共轴式探头coaxialprobe

穿过式探头feed-throughprobe

仅包含与被检件同轴线罔的探头。

[GB/T12604.62008，定义4.22]

5.3.12

T型探头Tprobe

由相互垂直的一个激励线罔和一个接收线罔构成的探头。

[GB/T12604.62008，定义4.26]

5.3.13

内穿式探头internalprobe

捕入被检件内孔的探头。

[GB/T12604.62008，定义4.23]

5.3.14

参比试件referencet创tpieces

在电磁检测中，用作比较或校准的具有人－丁缺陷的试件。

5.3.15

激励单元generatorunit

提供澈励电压或电流的电路单元。一般包括振荡器、功率放大器以及检测线罔中的激励绕组等。

5.3.16

信号检测单元detectingsignalunit

用来检拍Jr］导电试件中涡流变化的电子组件。它可以是各种检测线罔，也可以是包括各种检测线罔

在内的检测电路组件。

5.3.17

信号处理单元proc创singsignalunit

用来处理检测到的信号的电子组件。一般包括放大器、相敏检波器、滤波器及幅度鉴别器等。

5.3.18

涡流检测系统eddycurrenttestingsystem

利用涡流进行检测或测量的系统，至少包括涡流检测仪、探头和民配连接电缆。有比较式系统、绝

15

GB/T36416.2-2018

对式系统、差动式系统。

5.3.19

比较式系统comparativesystem

探头以比较式排布与仪器连接并实施比较式检测的涡流检测系统。

[GB/T12604.6-2008，定义5.11]

5.3.20

绝对式系统absolutesystem

探头以绝对式排布与仪器连接并实施绝对式检测的涡流检测系统。

[GB/T12604.6-2008，定义5.10]

5.3.21

差动式系统differentialsystem

探头以差动式排布与仪器连接井实施差动式检测的涡流检测系统。

[GB/T12604.6-2008，定义5.12]

5.3.22

差动和绝对式组合系统combinedsystemofdifferentialandabsolute

探头以差动和绝对式排布，井同时与仪器连接实施组合检测的涡流检测系统。

5.4性能参数

5.4.1

激励频率excitationfrequency

激励电流的标称频率。

[GB/T12604.62008，定义2.16]

5.4.2

最佳频率optimumfrequency

材料能够获得最大信睐比的频率。它是对给定材料某一性能的检测。

5.4.3

环形线圈间隙annularcoilclearance

环形线罔部件与放在环形线罔中被检试件表面之间的平均径向距离。

5.4.4

探头线圄间隙probecoilclearance

探头线圈与试件探视lj表面之间的垂直距离。

5.4.5

检测能力detectability

检出缺陷的能力。通常用标准人下缺陷的指示值与噪声指示值之比表示。

6超声检测

6.1基本术语

6.1.1

超声波ultrasonicwave

频率超过人耳可昕范围的声波，此频率的下限为一般为20kHz。

[GB/T12604.1-2005/ISO5577,2000，定义2.29]

16

GB/T36416.2-2018

6.1.2

纵波longitudinalwave

压缩波compressionalwave

在介质中传播时，介质质点的振动方向与波传播方向一致的声波波型。

注：在纵彼通过的区域内，介质质点｜闻发生周期性的稀疏和稠密，所以纵波是胀缩波。

6.1.3

中黄波transversewave

切变波shearwave

在介质中传播时，介质质点的振动方向与波传播方向相互垂直的声波波型。

注：横波只能在切交模数高的粘滞液体和网休巾传播，在横波通过的区域，介质垂直于传播方1aJ发生剪切变形。

6.1.4

表面波surfacewave

瑞利波Rayleighwave

沿传播介质表面层传播，有效透入深度约为一个波长的声波波型。

注：表面泼的传播速度约为横波的0.9俏，其质点运动轨迹为椭阅。

6.1.5

板波platewave

兰姆波Lambwav巳

在薄板整个厚度范围内传播的波型，仅能在入射角、频率及板厚为特定值时方可产生。

注：在板泼的传播巾，根据板巾振动波节的状态分为对称型和非对称型两种。

6.1.6

波前wavefront

波阵面

波中ffi相同相位的所有点所构成的连续面。

[GB/T12604.1-2005/ISO5577,2000，定义3.9]

6.1.7

波列wavetrain

由同一源产生，具有相同的特征，沿相同路径传播，有确定数目的一系列声波。

[GB/T12604.12005/ISO5577,2000，定义3.11]

6.1.8

脉冲波pulse

机械振动的一个短的波列。

6.1.9

连续波continuouswave

与脉冲波相反，是一种连续振动的波列。

6.1.10

墓频fundamentalfrequency

在共振检测法中，当波l夭为被检测材料厚度的两倍时的频率。

6.1.11

谐频harmonics

为基频整倍数的频率。

6.1.12

超声频谱ultrasonicspectroscopy

超声波中各频率成份的l幅度和相位分布。

17

GB/T36416.2-2018

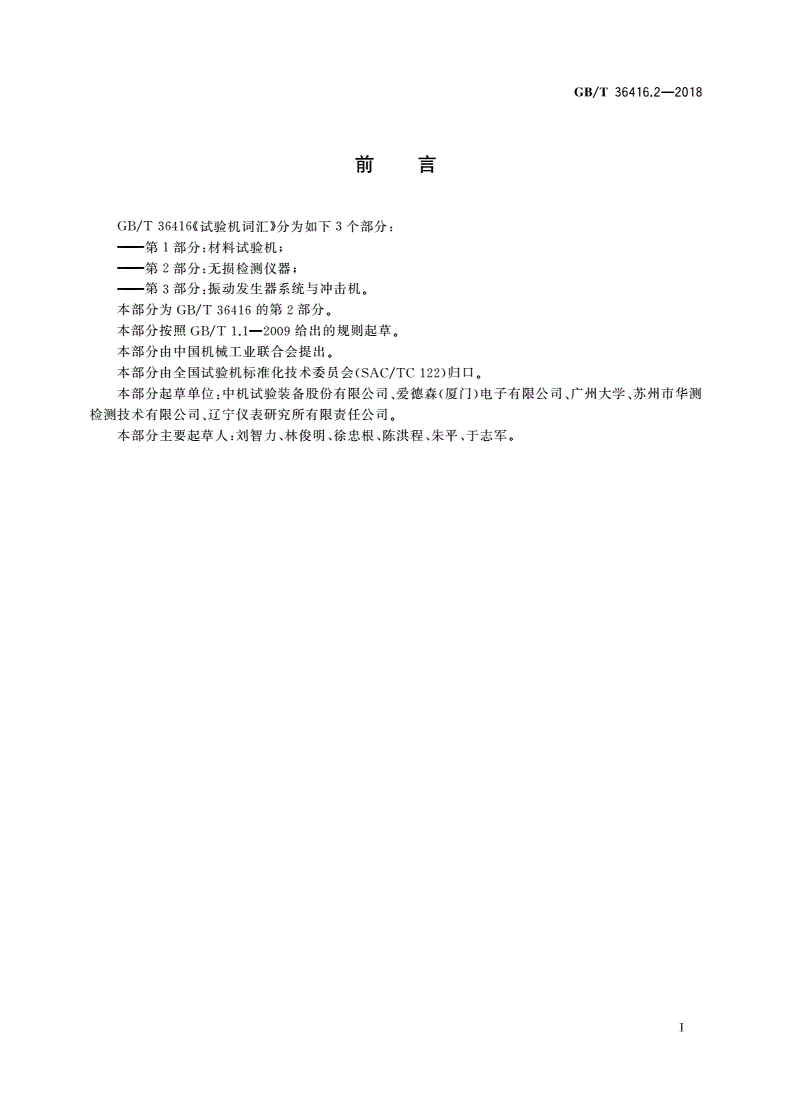

目u昌

GB/T36416《试斡机词汇》分为如下3个部分：

一一第1部分：材料试验机；

第2部分：元损检视rj仪器；

第3部分：振动发生器系统与冲击机。

本部分为GB/T36416的第2部分。

本部分按照GB/T1.1-2009给出的规则起草。

本部分由中同机械T业联合会提出。

本部分向全同试验机标准化技术委员会（SAC/TC122）归口。

本部分起草单位：中机试验装备股份有限公司、爱德森（厦门）电子有限公司、广州大学、苏州市华测

检测技术有限公司、辽宁仪表研究所有限责任公司。

本部分主要起草人：刘智力、林俊明、徐忠根、陈洪程、朱平、于志军。

I

GB/T36416.2-2018

6.1.13

近场nearfield

菲涅耳区Fresnelzone

由于干涉的原因声压不随距离作单调变化的声束区域。

[GB/T12604.12005/ISO5577,2000，定义2.18]

6.1.14

远场farfield

超过声束轴线上最后一个声压极大值而延伸的超声声束区域。

[GB/T12604.12005/ISO5577,2000，定义2.14]

6.1.15

回波echo

反射reflection

从反射体反射到探头的超声脉冲。

[GB/T12604.12005/ISO5577,2000，定义5.3]

6.1.16

折射refraction

当超声声束倾斜地从一种介质进入另一种声速不同的介质时，部分能量进入后一种介质时，其传波

方向发生改变的现象。

6.1.17

指向性directivity

超声波能量集中在一个方向发射的特性。

6.1.18

扩散角divergenceangle

指向角angleofspread

在远场中声束轴线与幅度降低到一定水平的声柬边缘间的角度。

[GB/T12604.12005/ISO5577,2000，定义4.5]

6.1.19

超声声柬ultrasonicbeam

声束soundbeam

在非频散介质中，超声能量主要部分集中分布的声场区域。

[GB/T12604.12005/ISO5577,2000，定义2.28]

6.1.20

声程beampathdistance

在探伤中，声束单向通过的路程。

6.1.21

声阻抗acousticimpedance

给定材料中某一点的声压与质点速度的比值，通常表达为声速与密度的乘积。

[GB/T12604.12005/ISO5577,2000，定义2.3]

6.1.22

振铃时间ringingtime

〈超声检测、声发射检测〉在电脉冲停止后，品片继续作机械振动的时间。

18

GB/T36416.2-2018

6.1.23

反射体reflector

超声声束遇到声阻抗变化的界面。

[GB/T12604.1-2005/ISO5577:2000，定义2.23]

6.1.24

探伤面testsurface

在超声探伤时，超声声束进入（或离开）的试件表面。

6.1.25

界面interface

声阻抗不同的两种介质之间声接触的分界面。

6.1.26

背面backwall

backsurface

底面bottom

在直射探头脉冲反射技术检测时与检测面相对的面。

[GB/T12604.12005/ISO5577:2000，定义10.1]

6.1.27

侧面sidewall

在垂直探伤中，试件除探伤面和底面之外的面。

6.1.28

多次回波multipleecho

多次反射multiplereflect10n

超声脉冲在两个或多个界面或不连续之间往复反射所形成的回波。

[GB/T12604.1-2005/ISO5577:2000，定义5.8]

6.1.29

发射脉冲transmitterpulse

超声检测仪的发射器产生的电脉冲，用以激发探头。

[GB/T12604.12005/ISO5577:2000，定义5.14]

6.1.30

发射脉冲指示transmissionpulseindication

T

始波initialecho

发射脉冲在超声检测仪七的显示，通常用于A扫描显示。

[GB/T12604.1-2005/ISO5577:2000，定义5.13]

6.1.31

界面波surfaceecho

s

表面回波

从受检件第一个边界反射到探头的回波指示，通常用于液浸检测技术或使用带延迟块探头的接触

检测技术。

[GB/T12604.12005/ISO5577:2000，定义5.12]

19

GB/T36416.2-2018

6.1.32

缺陷回波flawecho

伤波

Fl,被检材料内部或表面缺陷反射回来的波。

注·征探伤罔形上J1J.示：Ii的回波通常称为“伤脉冲”或“缺陷脉冲”。

6.1.33

界面回波interf肌eecho

来向两种不同介质的界面的回波。

[GB/T12604.12005/ISO5577:2000，定义5.7]

6.1.34

延迟回波delayedecho

因路径不同或发生波型变换，以致比来向同一反射体的其他回波较迟到边同一接收点的回波。

[GB/T12604.1-2005/ISO5577:2000，定义5.2]

6.1.35

干扰回波spuriousecho

parasiticecho

与不连续不相关的显示。

[GB/T12604.1-2005/ISO5577:2000，定义5.11]

6.1.36

角［反射］效应cornereffect

超声声束垂直入射在两垂直平面交钱上的反射现象。

6.1.37

［探头］入射点probeindex

在斜射探头中，超声声束的中心人射于探伤面的一点，该点通常刻在探头的侧面。

6.1.38

入射角angleofincidence

入射声束轴线与界面法线之间的夹角。

[GB/T12604.1-2005/ISO5577:2000，定义4.1]

6.1.39

折射角angleofrefraction

折射声束轴线与界面法线之间的夹角。

[GB/T12604.1-2005/ISO5577:2000，定义4.3]

6.1.40

临界角criticalangle

在两种不同介质的界面上的入射角，大于该值时折射后的声波传播模式将发生改变。

注：入射角大于第一I／伍界角时折射波仅有横波，大于第二I／向界角时折射横波也不再存在。瑞利角是产主七表面波（瑞

和l波）的角度。

[GB/T12604.12005/IS05577:2000，定义4.4]

6.1.41

跨距skipdistance

在检测面上斜射探头入射点与声束在背面一次反射后声束轴回射至该检测面的第一个反射点之间

20

GB/T36416.2-2018

的距离。即试件中整个V型声程的士表面距离。

6.1.42

扫查scanning

在超声探伤中，为使声柬射到预定部位，探头在被检试件上的相对移动。

6.1.43

手动扫雪manualscanning

在检测面上用手移动探头进行检测。

[GB/T12604.12005/ISO5577:2000，定义9.10]

6.1.44

自动扫查automaticscanning

探头在检测面上的机械化移动。

[GB/T12604.12005/ISO5577:2000，定义9.2]

6.1.45

跨过扫查straddlescanning

在焊缝每一侧各放置一个探头来探测对接焊缝横向缺陷的扫查。

6.1.46

超声检测ultrasonictesting

超声波在被检材料中传播时，利用材料内部缺陷所显示的声学性质对超声波传播的影响来探测其

内部缺陷的技术。

6.1.47

探伤图形pattern

在超声检测仪的示披屏上显示探伤结果的罔形。

6.1.48

A扫描显示A-scopedisplay;A-scopepr巳sentation

用X轴代表时间，Y轴代表幅度的超声信号显示方式。

[GB/T12604.1-2005/ISO5577:2000，定义14.1]

6.1.49

B扫描显示B-scopedisplay;B-scopepresentat10n

以幅度在预置范围内的国波信号的声程长度与探头仅沿一个方向扫查时声束轴线位置之间的关系

而绘制的受检体的横截面阁。

注：该M示方式通常用于liI示反射体的深度和长皮。

[GB/T12604.1-2005/ISO5577:2000，定义14.2]

6.1.50

C扫描显示C-scopedisplay;C-scop巳presentation

受检体的二维平面显示，按探头扫描位置，绘制幅度或声程在预宜范围内的回波信号的存在。

[GB/T12604.1-2005/IS05577:2000，定义14.3]

6.1.51

MA型显示MA-scopedisplay

在探头扫查过程中，把所得到的A型显示罔形连续叠加的显示。

6.1.52

射频显示radiofrequencydisplay

探头接收到的超声信号，被放大后直接进行显示的方法。

21

GB/T36416.2-2018

6.1.53

视频显示videopresentation

探头接收到的超声高频信号，经检波放大后形成探伤罔形的显示方法。

6.1.54

时基线timebase

扫描线sweep

在显示器上按时间或声程距离校准的轨迹（通常是水平的）。

[GB/T12604.12005/ISO5577,2000，定义7.18]

6.1.55

距离刻度distancemarker;timemarker

为表示缺陷位于被试验材料内的深度而加在探伤仪荧光屏上的时间刻度。

6.1.56

延迟扫描delayedtimesweep

零点校正correctionofzeropoint

以相对于发射脉冲或参考固波一同定或可调的延迟时间触发时基线。

[GB/T12604.12005/ISO5577,2000，定义7.3]

6.1.57

距离幅度校正曲线distanceamplitudecorrectioncurve

DAC

建立在离探头距离不等但尺寸相同的反射体回波峰值幅度响应的基础士的参考曲线。

[GB/T12604.12005/ISO5577,2000，定义13.4]

6.1.58

闸门gate

时间闸门timegate

用电子学方法选择时基线的一段，以监视其中的信号或作进一步处理。

[GB/T12604.l-2005/IS05577:2000，定义7.9]

6.1.59

时标markers

用电子方法产生的一系列脉冲或其他使示波管时基线上依次出现的偏转信号。用于距离或时间的

测定。

6.1.60

抑制rejection;suppression;reject;grasscutting

通过去除幅度低于某一预定水平（阔水平）的所有显示信号的方法来降低噪声（草状回波）。

[GB/T12604.12005/ISO5577:2000，定义7.16]

6.1.61

阻尼damping

用电子或机械的方法来限制探头内振荡持续时间。

6.1.62

脉冲调
