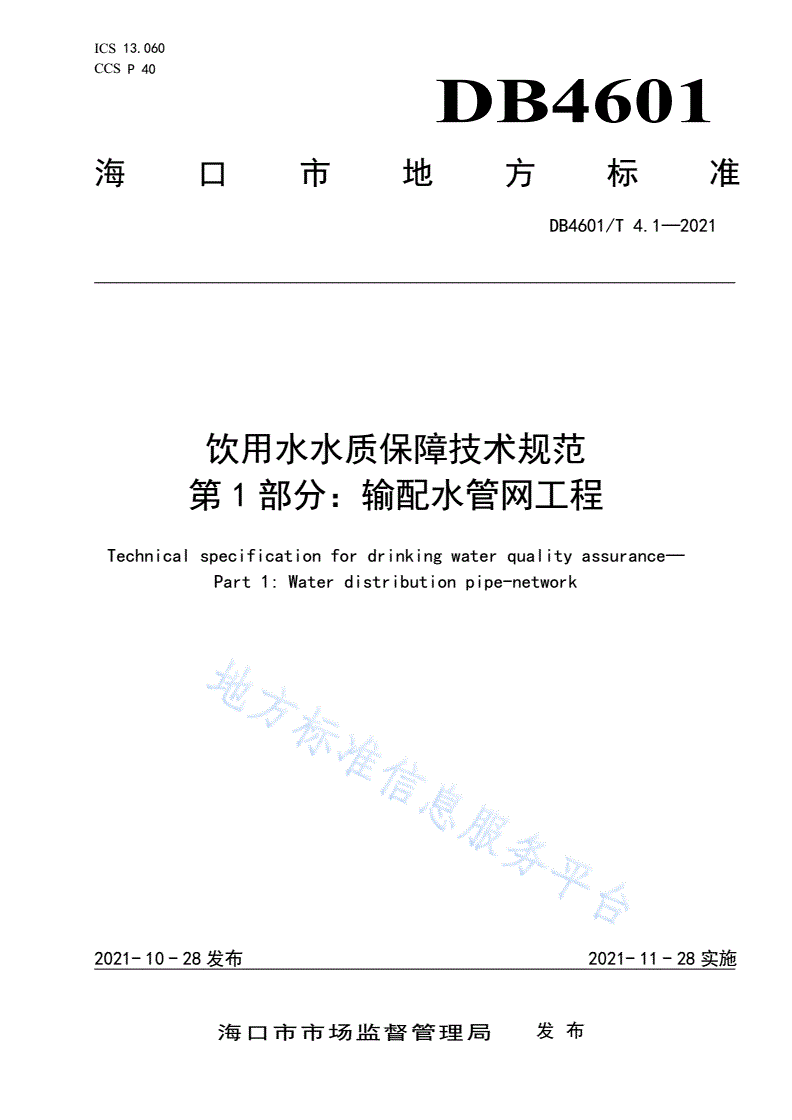

DB4601/T 4.1-2021 饮用水水质保障技术规范 第1部分：输配水管网工程

ICS13.060

CCSP40

DB4601

海口市地方标准

DB4601/T4.1—2021

饮用水水质保障技术规范

第1部分：输配水管网工程

Technicalspecificationfordrinkingwaterqualityassurance—

Part1:Waterdistributionpipe-network

2021-10-28发布2021-11-28实施

海口市市场监督管理局发布

DB4601/T4.1—2021

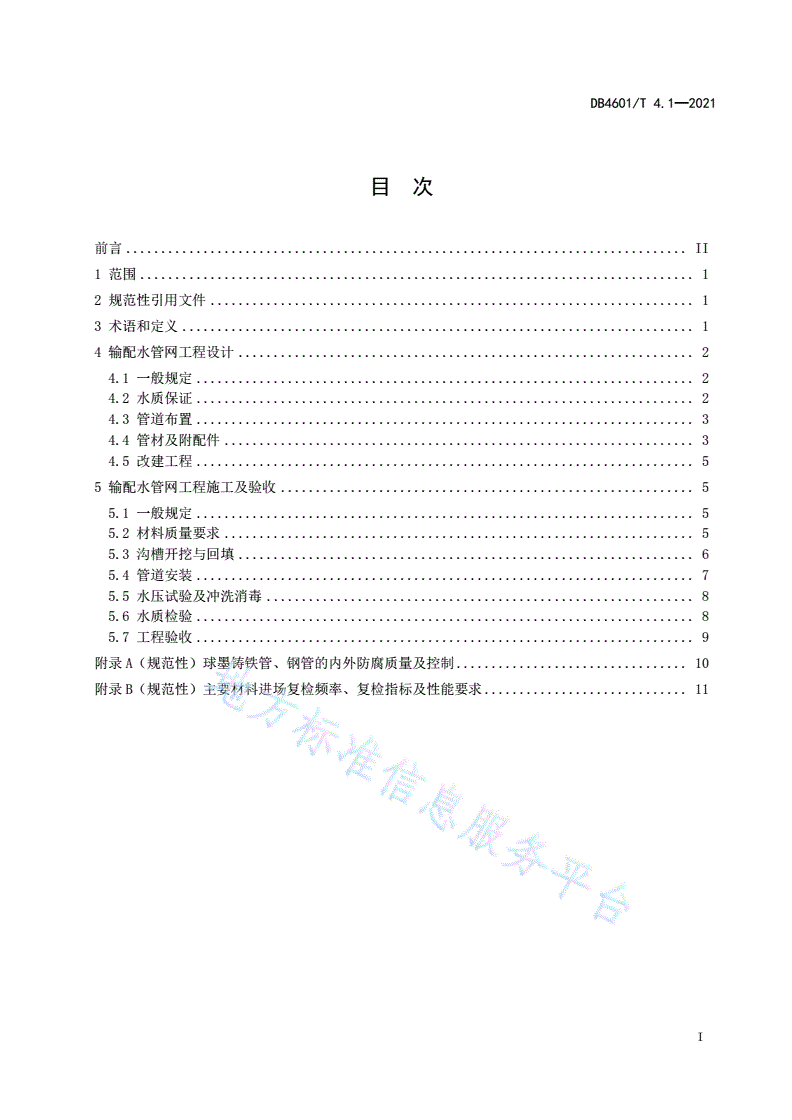

目次

前言................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4输配水管网工程设计.................................................................2

4.1一般规定.......................................................................2

4.2水质保证.......................................................................2

4.3管道布置.......................................................................3

4.4管材及附配件...................................................................3

4.5改建工程.......................................................................5

5输配水管网工程施工及验收...........................................................5

5.1一般规定.......................................................................5

5.2材料质量要求...................................................................5

5.3沟槽开挖与回填.................................................................6

5.4管道安装.......................................................................7

5.5水压试验及冲洗消毒.............................................................8

5.6水质检验.......................................................................8

5.7工程验收.......................................................................9

附录A（规范性）球墨铸铁管、钢管的内外防腐质量及控制.................................10

附录B（规范性）主要材料进场复检频率、复检指标及性能要求.............................11

I

DB4601/T4.1—2021

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件是DB4601/T4《饮用水水质保障技术规范》的第1部分。DB4601/T4已经发布了以下部分：

——第1部分：输配水管网工程；

——第2部分：厂站管网运行；

——第3部分：建筑及小区工程。

本文件由海口市水务局提出。

本文件由海口市水务局归口。

本文件起草单位：上海市政工程设计研究总院（集团）有限公司、海口市水务集团有限公司。

本文件主要起草人：程守学、谭小茹、蔡智、芮旻、陆俊宇、吴兴海、李响、王伟东、王立友、

许晨、熊斌、张雄帅、陈诗荣、吴清旭、黄为光。

II

DB4601/T4.1—2021

饮用水水质保障技术规范第1部分：输配水管网工程

1范围

本文件规定了饮用水输配水管网工程的设计、施工及验收要求。

本文件适用于江东新区饮用水输配水管网工程建设，其他区域参照执行。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文

件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适

用于本文件。

GB/T3091低压流体输送用焊接钢管

GB5749生活饮用水卫生标准

GB/T8163输送流体用无缝钢管

GB8923.1涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢材表面和

全面清除原有涂层后的钢材表面的锈蚀等级和处理等级

GB/T12771输送流体用不锈钢焊接钢管

GB/T13295水及燃气用球墨铸铁管、管件和附件

GB/T17219生活饮用水输配水设备及防护材料的安全性评价标准

GB/T17456.1球墨铸铁管外表面锌涂层第1部分：带终饰层的金属锌涂层

GB/T17457球墨铸铁管和管件水泥砂浆内衬

GB/T19228.1不锈钢卡压式管件组件第1部分：卡压式管件

GB/T19228.2不锈钢卡压式管件组件第2部分：连接用薄壁不锈钢管

GB/T19228.3不锈钢卡压式管件组件第3部分：O型橡胶密封圈

GB/T32488球墨铸铁管和管件水泥砂浆内衬密封涂层

GB50013室外给水设计标准

GB50015建筑给水排水设计标准

GB50268给水排水管道工程施工及验收规范

CJJ92城镇供水管网漏损控制及评定标准

DB4601/T3生活饮用水水质标准

ISO16132球墨铸铁管和管件-水泥砂浆内衬密封涂层（DuctileironPipesandFittings–Seal

coatsforcementmortarlinings）

3术语和定义

下列术语和定义适用于本文件。

3.1

引入管servicepipe

1

DB4601/T4.1—2021

由市政管道引人至小区给水管网的管段，或由小区给水接户管引入建筑物的管段。

[来源：GB50015-2019,2.1.14]

3.2

接户管interbuildingpipe

布置在建筑物周围，直接与建筑物引人管或排出管相接的给水排水管道。

[来源：GB50015-2019,2.1.15]

3.3

零压测试zero-pressuretest

为判断独立计量区是否封闭，关闭边界阀门后放水，监测区域内压力是否下降至零。

[来源：CJJ92-2016,2.0.17]

4输配水管网工程设计

4.1一般规定

4.1.1本章适用于建筑区划用地红线外的市政管网给水管道工程设计。

4.1.2工程设计应符合GB50013、GB50015等的有关规定，并应符合国土空间总体规划或已批准城

市总体规划和给水专业规划的要求。

4.1.3对于改（扩）建工程，应对现有输配水管道进行水质调查和工程现状勘察，并提出评估意见作

为设计依据。

4.1.4应采用低水龄的管网供水模式。

4.1.5满足设计水量、水压、水质的条件下，输配水管网应进行多方案的技术经济比较和优化设计。

4.1.6宜采用管网GIS系统、水质在线分析预警系统、远程采集与监控系统SCADA、管网漏损评估与

分析系统DMA等对供水管网进行管理。

4.2水质保证

4.2.1生活饮用水水质应符合GB5749、DB4601/T3的要求。

4.2.2室外生活给水系统与建筑中水、海水冲厕或再生水等系统应分开设置，独立供水、单独计量，

并设置明显标识以便区分。自备水源的供水管道不应与城镇给水管道直接连接。

4.2.3在下列位置应设防倒流污染装置，并应采取防止二次污染措施：

a)从市政给水管道向小区供水的引入管上；

b)从市政给水管道上直接连接绿地等自动浇洒系统，当喷头为地下式或自动升降式时，在其管

道起端；

c)从市政给水管道上直接连接生产用水或消防用水（不含市政消防）等非饮用水管，在其管道

起端；

d)接户管应在水表前安设止回阀；

e)贮存有害有毒液体的罐区、化学液槽生产流水线、含放射性材料加工及核反应堆、加工或制

造毒性化学物的工厂等有毒有害污染场所和设备；

f)生活饮用水水箱(池)补水、叠压供水、循环冷却水集水池等；

g)水景补水、畜禽饮水系统、冲洗道路等；

h)工业生产给水应按相关规定执行。

4.2.4应在管网末端设置回流管，回流至水厂或泵站。回流管远期作为清水输配水管。

4.2.5根据规划或实际需要，需设置预留口的，预留口控制阀门与主管中心距离宜为2.5m～3m。

2

DB4601/T4.1—2021

4.2.6市政输配水管道低洼处及阀门间管段低处，应设置泄（排）水装置。泄（排）水阀的直径，可

根据放空管道中泄（排）水所需要的时间计算确定，可取输配水管道直径的1/5~1/4，且市政输配水

管道泄水阀直径不应小于75mm。

4.2.7管道、阀门、消防栓等在采购时应配备临时封堵等附件设施，在运输、堆放、搬移过程中应注

意做好保护，防止封堵脱落或损坏，施工使用前不应拆除。

4.2.8新技术、新材料、新设备的使用，应符合GB/T17219等相关规定的要求，不应造成供水水质

的二次污染。

4.3管道布置

4.3.1市政给水管网应设计成环状，并应考虑区域间的互联互通。

4.3.2市政给水管网应在小区外不同方向提供两路及以上的供水。

4.3.3当市政道路宽度大于等于40m时，市政给水管道宜双侧布置，当市政道路宽度小于40m时，

市政给水管道宜单侧布置。市政给水管道宜敷设在人行道、绿化带下。

4.3.4消火栓连接管等应从配水管接出，开口的管径不应小于150mm。

4.3.5明设室外给水管道及其附件（水表组件、控制阀门等），应采取固定和防护措施。

4.3.6埋地室外给水管道应在三（四）通、弯头、变径处等位置设置地面管道标志桩；非金属管道敷

设时应随走向设置示踪装置；距管顶不小于300mm处宜设置警示带（板），并应有“给水管道”等明

显提示字样。

4.3.7给水管道覆土深度应根据车辆荷载、管材强度及与其它管道交叉等因素确定。行车道下的管顶

覆土深度不宜小于0.7m。人行道下的管顶覆土深度不宜小于0.7m。绿化带下管顶覆土深度不宜小于

0.5m；若现场情况不能满足管道覆土深度要求时，应采取有效的安全保护措施。

4.3.8设计市政管网时应考虑各段管道和各段管网的隔断和放空的可能性，以便维护和抢修。

4.3.9除消防龙头、输（配）水管道低洼处及阀门间管段低处设置的泄（排）水装置外，设计市政管

网时应考虑冲洗各段管道和各片管网的可能性，必要时，应增加冲洗水出口。

4.3.10市政给水管道的平面布置和竖向位置，应保证供水安全，并符合GB50289的有关规定，且符

合城市综合管廊规划的要求。

4.3.11管网水质水压水量监测点、水质采样点、分区计量流量计等应结合区域用水量、安装的便利

性等因素合理安装。

4.3.12应选用智能消防栓，消防栓三通阀门应设置为单向阀，避免消防栓内死水倒流入管网。

4.3.13架空或露天管道设计应符合GB50013的规定。

4.3.14给水管道与污水管道或输送有毒液体管道交叉时，管道敷设应符合GB50013的规定。

4.4管材及附配件

4.4.1输配水管网的管材选用应考虑海口市土质、土壤盐碱度等情况，选择水力条件好、耐腐蚀、地

面荷载承受力强、无有害物析出、不易结垢、不产生二次污染、使用寿命长、施工及维护方便、运行

安全、经济合理的优质管材和配件。

4.4.2输配水管材、管件、金属管道内外防腐材料及承接管接口处密封材料，应符合GB/T17219的

规定。

4.4.3管材选用应根据不同的工作压力、使用条件、供水水质和和地质状况，经综合比较后选择，一

般情况下：

a)管径≥1800mm的，宜采用钢管、球墨铸铁管；

b)管径≥100mm、＜1800mm的，宜采用球墨铸铁管、不锈钢管和内衬（或内覆）不锈钢复合钢

管；

3

DB4601/T4.1—2021

c)管径＜100mm的，宜采用薄壁不锈钢管；

d)明设管道管材宜采用钢管、不锈钢管，不应采用塑料管；

e)内衬（或内覆）不锈钢复合钢管宜在球墨铸铁管安装受限的场合中使用，如接口采用法兰连

接，则应采用翻边式的法兰接口；

f)埋地管道不锈钢管应采用厚壁不锈钢管，不锈钢管道外壁应采取防腐措施，外壁防腐材料不

宜含有氯离子成分；

g)在一些特定条件下（如跨河涌管桥、定向钻施工时等），管材可选用钢管等；

h)经供需双方协商，也可使用其他类型的管材，但应符合本文件和国家、行业标准质量控制要

求。

4.4.4产品采购应符合有关规定，向供应商索取产品卫生许可证批件和检测合格报告：

a)产品生产厂家应有健全的质量保证体系；

b)产品技术要求应符合规定，其中：

1)球墨铸铁管中石墨的球化率、圆整度和等级，以及退火处理后的金相组织符合GB/T13295

对延伸率的要求；

2)直焊缝、螺旋焊缝卷管的钢管及管件制作符合GB50268的规定；

3)管道接口连接所用弹性橡胶密封圈、润滑剂、粘接剂等工程材料的材质应保证饮水安全，

卫生指标不影响生活饮用水水质。

c)产品出厂标识以及运输、吊运、堆放、贮存等应符合相关规定；使用时配件与管材、管件及

管道设备配套使用，不应混用；

d)弹性橡胶密封圈应符合设计使用年限，不应现场随意搭接和修补；其硬度、拉伸强度、伸长

率、压缩变形、老化物等物理性能应符合要求。

4.4.5球墨铸铁管管道外径、内径和壁厚应符合GB13295的要求，不应有负偏差。管道壁厚级别大

于等于K9，管件壁厚等级大于等于K12。

4.4.6不锈钢管壁厚应符合要求，不应有负偏差。材质应采用
