QC/T 1212-2024 汽车单体铸造高强度合金铸铁活塞环 金相检验

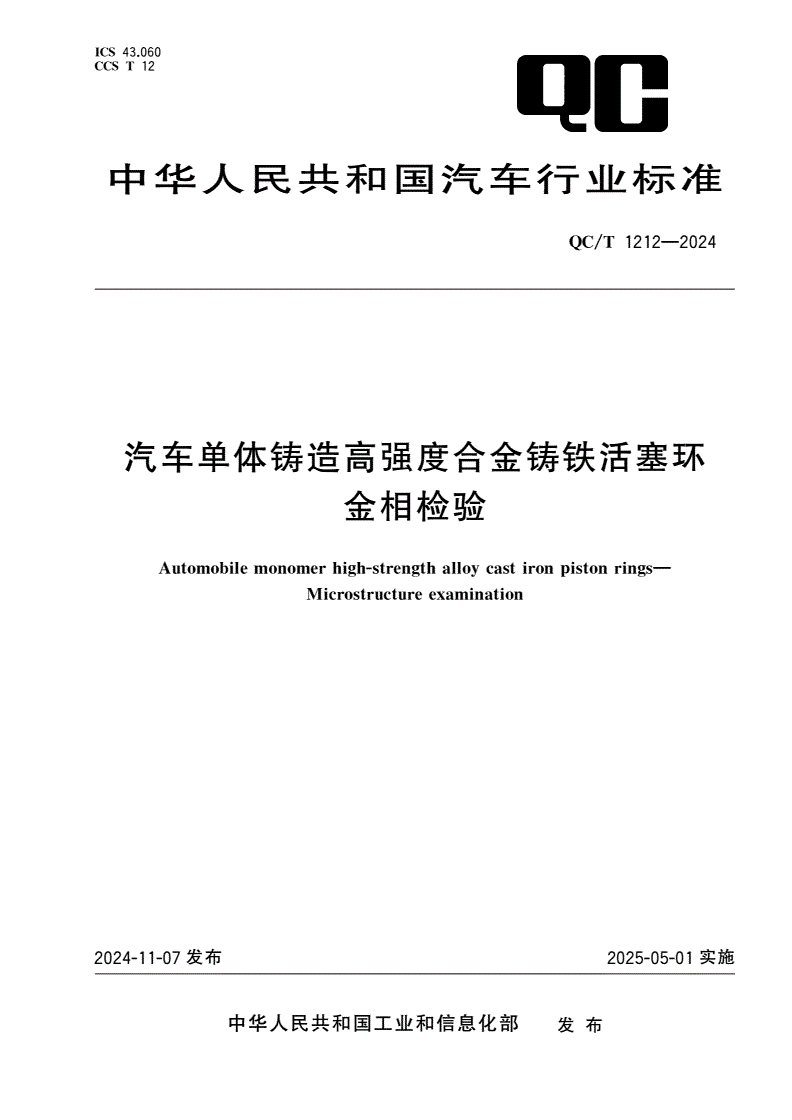

ICS43.060

CCST12

中华人民共和国汽车行业标准

QC/T1212—2024

汽车单体铸造高强度合金铸铁活塞环

金相检验

Automobilemonomerhigh-strengthalloycastironpistonrings—

Microstructureexamination

2024-11-07发布2025-05-01实施

中华人民共和国工业和信息化部发布

QC/T1212—2024

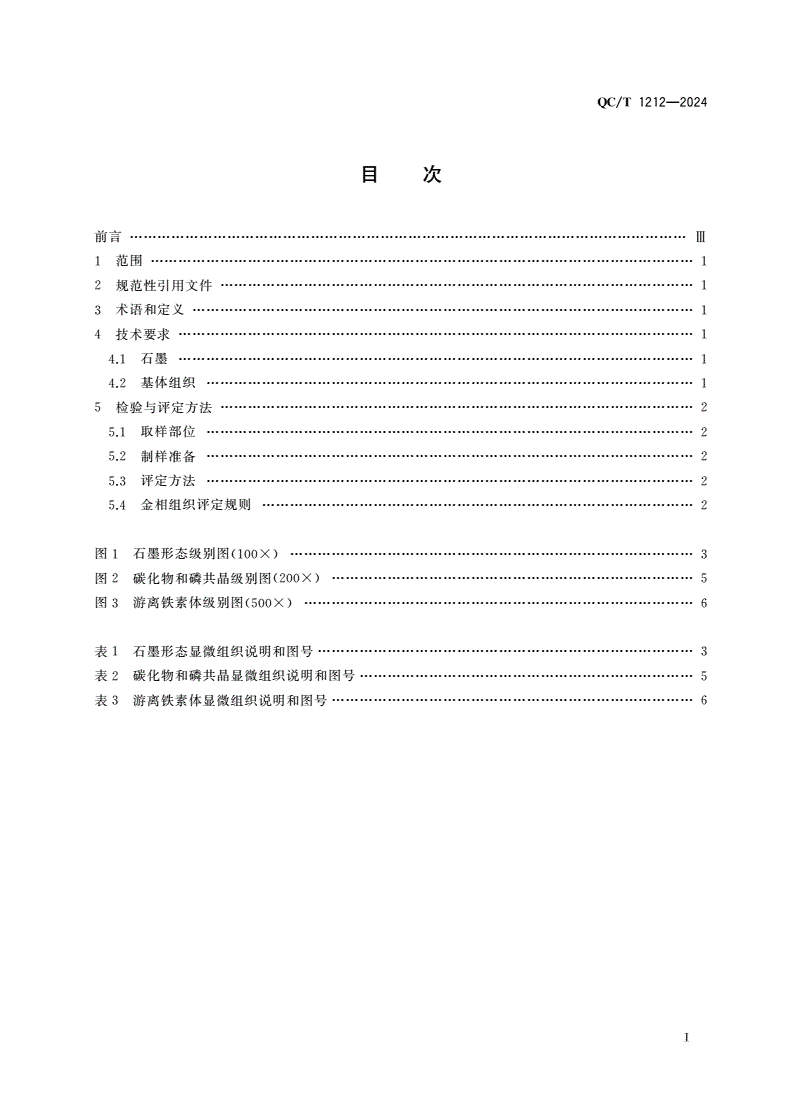

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

技术要求

4…………………1

石墨

4.1…………………1

基体组织

4.2……………1

检验与评定方法

5…………………………2

取样部位

5.1……………2

制样准备

5.2……………2

评定方法

5.3……………2

金相组织评定规则

5.4…………………2

图石墨形态级别图

1(100×)……………3

图碳化物和磷共晶级别图

2(200×)……………………5

图游离铁素体级别图

3(500×)…………6

表石墨形态显微组织说明和图号

1………………………3

表碳化物和磷共晶显微组织说明和图号

2………………5

表游离铁素体显微组织说明和图号

3……………………6

Ⅰ

QC/T1212—2024

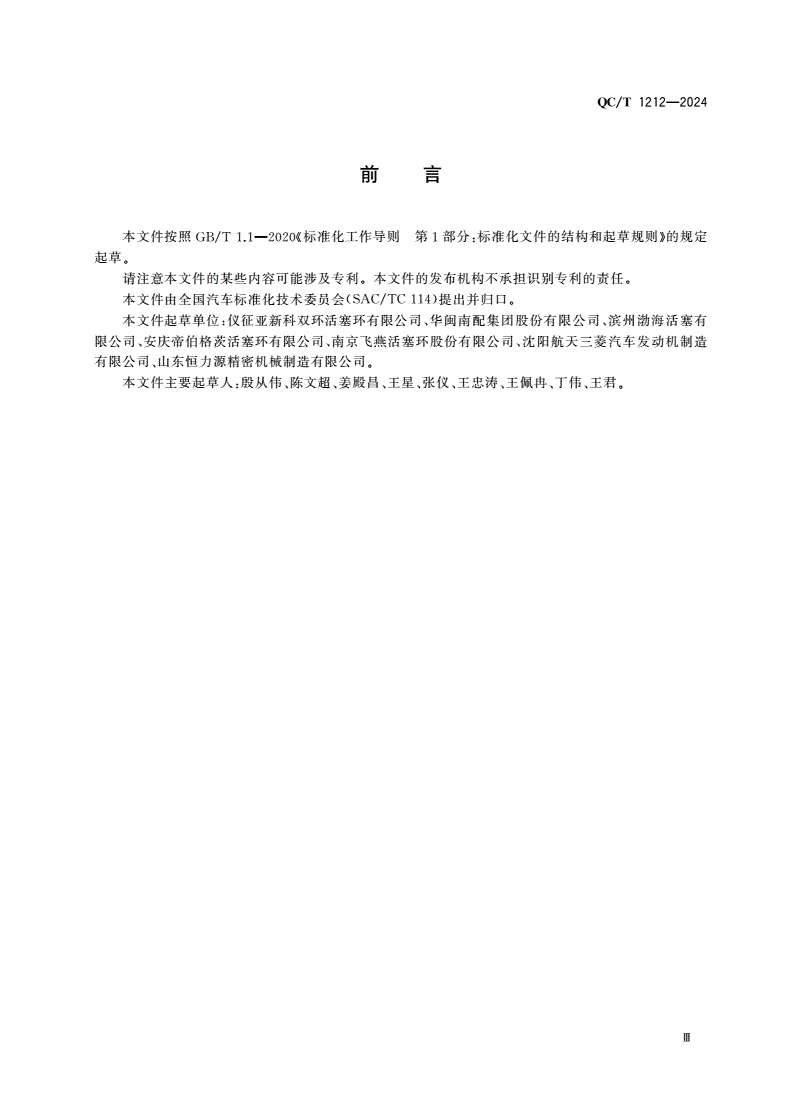

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由全国汽车标准化技术委员会提出并归口

(SAC/TC114)。

本文件起草单位仪征亚新科双环活塞环有限公司华闽南配集团股份有限公司滨州渤海活塞有

:、、

限公司安庆帝伯格茨活塞环有限公司南京飞燕活塞环股份有限公司沈阳航天三菱汽车发动机制造

、、、

有限公司山东恒力源精密机械制造有限公司

、。

本文件主要起草人殷从伟陈文超姜殿昌王星张仪王忠涛王佩冉丁伟王君

:、、、、、、、、。

Ⅲ

QC/T1212—2024

汽车单体铸造高强度合金铸铁活塞环

金相检验

1范围

本文件规定了汽车单体铸造高强度合金铸铁活塞环金相组织的术语和定义技术要求检验与评定

、、

方法

。

本文件适用于汽车单体铸造高强度合金铸铁活塞环金相组织的检验

。

2规范性引用文件

本文件没有规范性引用文件

。

3术语和定义

本文件没有需要界定的术语和定义

。

4技术要求

41石墨

.

411石墨形状及分布

..

石墨应为细小点片状即型型石墨分布均匀允许有极少量细小的型石墨型石

,A、B+D、E,,F。D

墨应小于或等于视场面积的集中分布的型石墨应小于或等于视场面积的

70%;E25%。

412石墨长度

..

石墨长度不应大于

90μm。

42基体组织

.

基体组织应为回火索氏体或回火马氏体不应有珠光体

,。

421碳化物和磷共晶

..

碳化物应为点状小条状或小块状磷共晶应为小块状或断续网状弥散分布碳化物和磷共晶的总

、,,;

量应小于或等于视场面积的

5%。

422游离铁素体

..

游离铁素体的数量应小于或等于视场面积的

3%。

1
