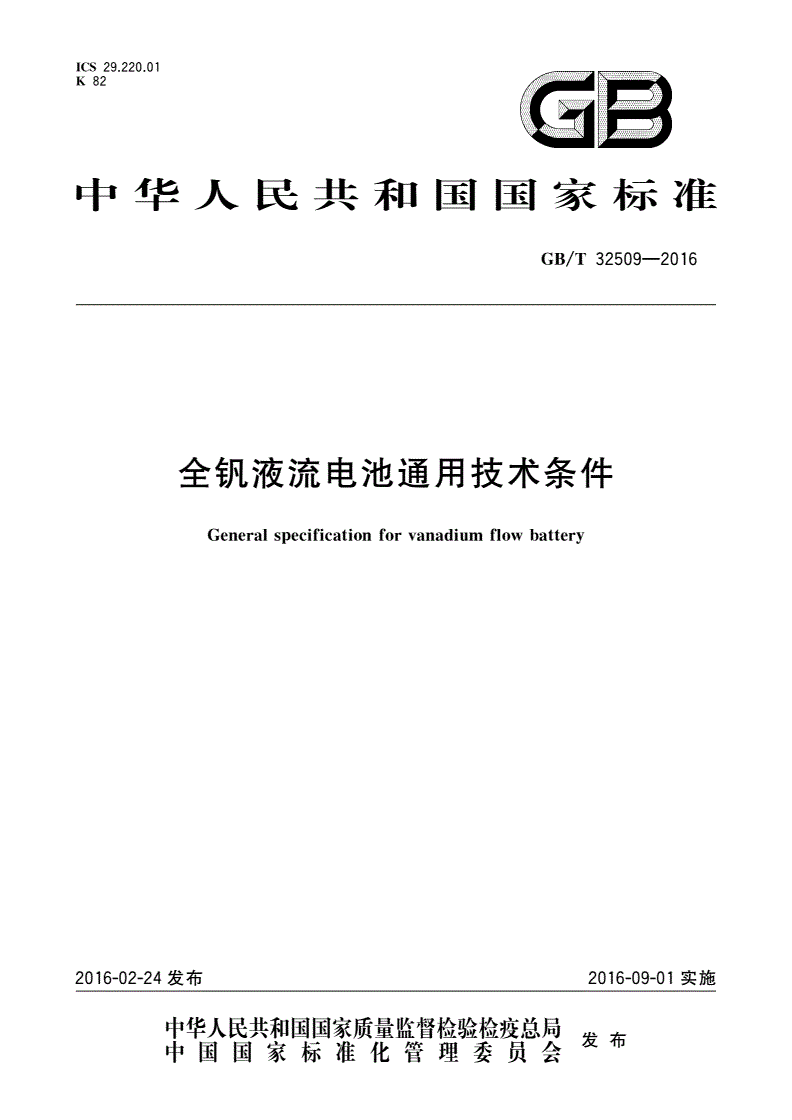

GB/T 32509-2016 全钒液流电池通用技术条件

ICS29.220.01“____

中华人民共和国国彖标准

GB/T32509—2016

全机液流电池通用技术条件

Generalspecificationforvanadiumflowbattery

2016-02-24发布2016-09-01实施

幅畿勰畫曹1警彎畫发布

GB/T32509—2016

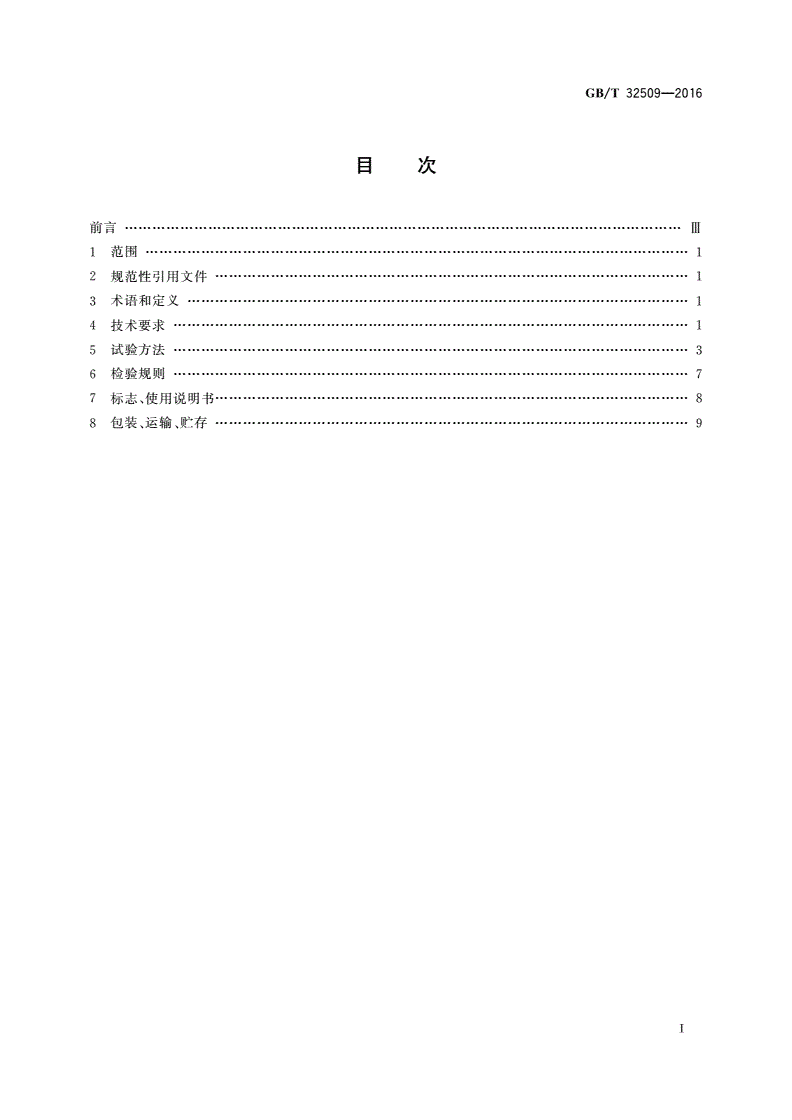

目次

前言in

i范围1

2规范性引用文件1

3术语和定义1

4技术要求1

5试验方法3

6检验规则7

7标志、使用说明书8

8包装、运输、贮存9

GB/T32509—2016

-1・J—1—

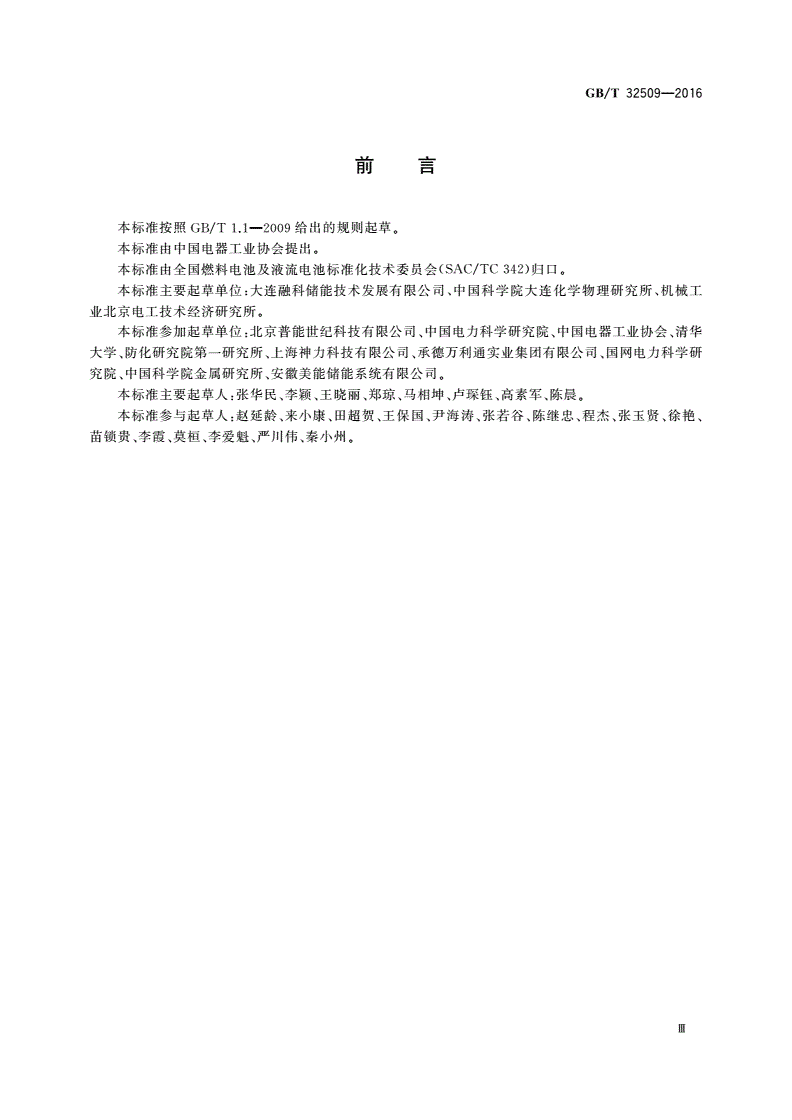

刖g

本标准按照GB/T1.1—2009给出的规则起草。

本标准由中国电器工业协会提出。

本标准由全国燃料电池及液流电池标准化技术委员会(SAC/TC342)归口。

本标准主要起草单位：大连融科储能技术发展有限公司、中国科学大连化学物理研究所、机械工

业北京电工技术经济研究所。

本标准参加起草单位:北京普能世纪科技有限公司、中国电力科学研究、中国电器丁业协会、清华

大学、防化研究院第一研究所、上海神力科技有限公司、承德万利通实业集团有限公司、国网电力科学研

究、中国科学院金属研究所、安徽美能储能系统有限公司。

本标准主要起草人：张华民、李颖、王晓丽、郑琼、马相坤、卢琛饪、高素军、陈晨。

本标准参与起草人:赵延龄、来小康、HI超贺、王保国、尹海涛、张若谷、陈继忠、程杰、张玉贤、徐艳、

苗锁贵、李霞、莫桓、李爱魁、严川伟、秦小州。

in

GB/T32509—2016

全机液流电池通用技术条件

1范围

本标准规定了全锐液流电池系统（以下简称电池系统）的技术要求、试验方法、检验规则、标志、使用

说明书、包装、运输和贮存。

本标准适用于各种规格的全锐液流电池系统。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2408—2008塑料燃烧性能的测定水平法和垂直法

GB/T9969工业产品使用说明书总则

GB/T29840全飢液流电池术语

3术语和定义

GB/T29840界定的以及下列术语和定义适用于本文件。

3.1

容量恢复能力capacityrecoveryability

电池瓦时容量衰减到额定瓦时容量的80%以下时，经过操作使瓦时容量至少恢复到额定值的80%

以上的能力。

注：为不添加新电解液、不更换电解液的操作。

3.2

单元电池系统unitbatterysystem

由一个或者多个模块通过电路连接所构成的独立集合体。该单元电池系统通过与一个变流器相连

实现充放电功能。

4技术要求

4.1工作环境

电池系统的T.作环境如下：

——温度：0°C〜40°C；

海拔:£1000m；

——空气湿度：5%〜95%。

4.2外观

电池系统按5.3检验时，外表应保持清洁，平整、无变形，无电解液析出和泄漏现象，且标志清晰

完好。

1

GB/T32509—2016

4.3额定瓦时容量

电池系统按5.4进行试验，瓦时容量应不低于制造商提出的标称值。

4.4额定功率

电池系统按5.5进行试验，功率应不低于制造商提出的标称值。

4.5电池系统额定能量效率

电池系统按5.6进行试验，电池系统额定能量效率应满足以下要求：

——额定功率小于10kW的电池系统,额定能量效率应大于50%；

——额定功率为10kW~100kW的电池系统，额定能量效率应大于60%；

——额定功率大于100kW的电池系统,额定能量效率应大于65%。

4.6容量保持能力

电池系统按5.7试验，电池系统瓦时容量保持率应大于90%。

4.7低温储存性能

电池系统按5.8试验，放电瓦时容量应不小于额定瓦时容量的95%。

4.8高温储存性能

电池系统按5.9试验，放电瓦时容量应不小于额定瓦时容量的95%。

4.9过充电保护

电池系统应具有过充电保护措施，按5.10进行试验后，电池系统可以正常T作。

4.10过放电保护

电池系统应具有过放电保护措施，按5.11进行试验后，电池系统可以正常T作。

4.11充电特性曲线

电池系统按5.12进行试验，应提供以下参考充电特性曲线：

）充电瓦时容量-时间；

b）充电瓦时容量-SOC；

c）电池电压-时间。

4.12放电特性曲线

电池系统按5.13进行试验，应提供以下参考放电特性|11|线：

）放电瓦时容量-时间；

b）放电瓦时容量-SOC；

c）电池电压-时间。

4.13阻燃性能

电池系统按5.14进行试验后，其外壳、储罐、管路及内部相关重要部件应符合GB/T2408—2008

中&4.2HB40C水平级）和9.4V-0（垂直级）的要求。

2

GB/T32509—2016

4.14氢气浓度

电池系统按5.15进行试验，氢气的体积百分数应低于2%。

4.15绝缘电阻

电池系统按5.16进行试验，绝缘电阻应不小于1MQ。

4.16短路保护

电池系统应具有短路保护功能。

4.17防渗漏

电池系统应配备防止电解液渗漏的装置或措施，电堆支架、电池系统箱体外壳等应进行防腐蚀

处理。

5试验方法

5.1试验条件

除非另有要求，否则试验应在本标准规定的环境条件下进行：

—环境温度：25°C±5°C；

—

——空气湿度：5%〜95%。

除非制造商另有要求，否则试验应在本标准规定的测试条件下进行:
