GB/T 3410.1-2008 大坝监测仪器 测缝计 第1部分：差动电阻式测缝计

ICS07.060

P10QB

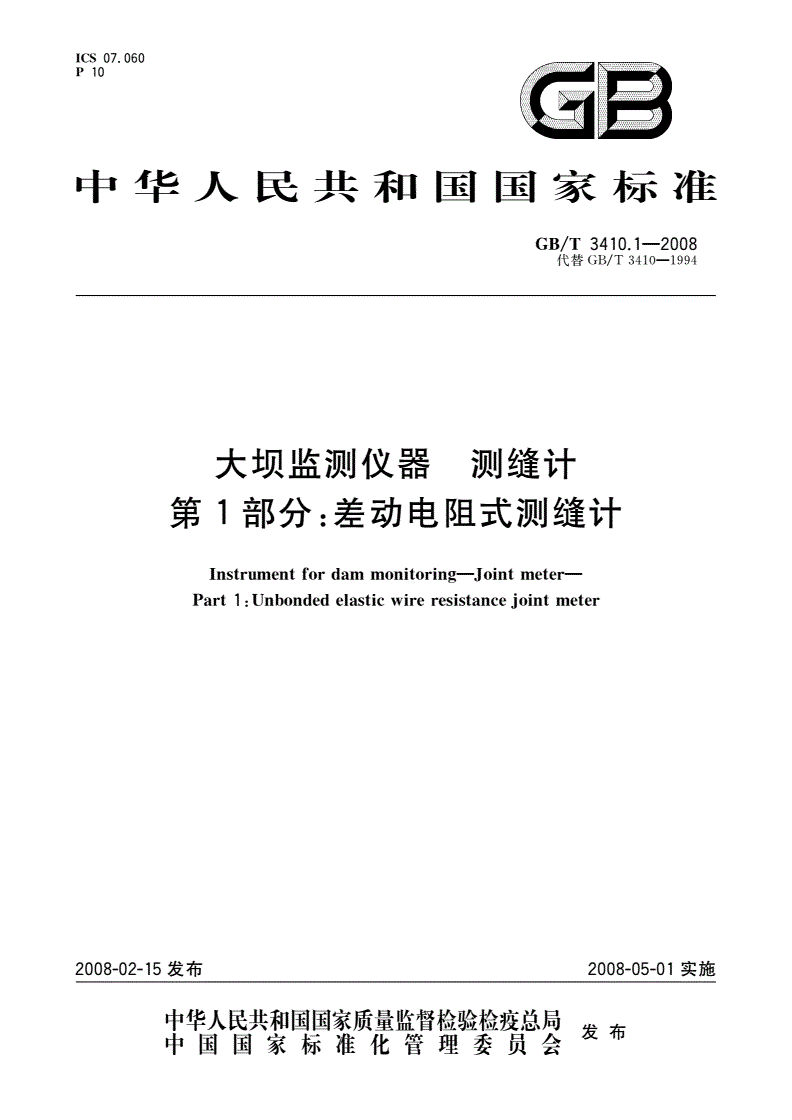

中华人民共和国国家标准

GB/T3410.1—2008

代替GB/T3410—1994

大坝监测仪器测缝计

第1部分：差动电阻式测缝计

Instrumentfordammonitoring—Jointmeter—

Part1:Unbondedelasticwireresistancejointmeter

2008-02-15发布2008-05-01实施

发布

GB/T3410.1—2008

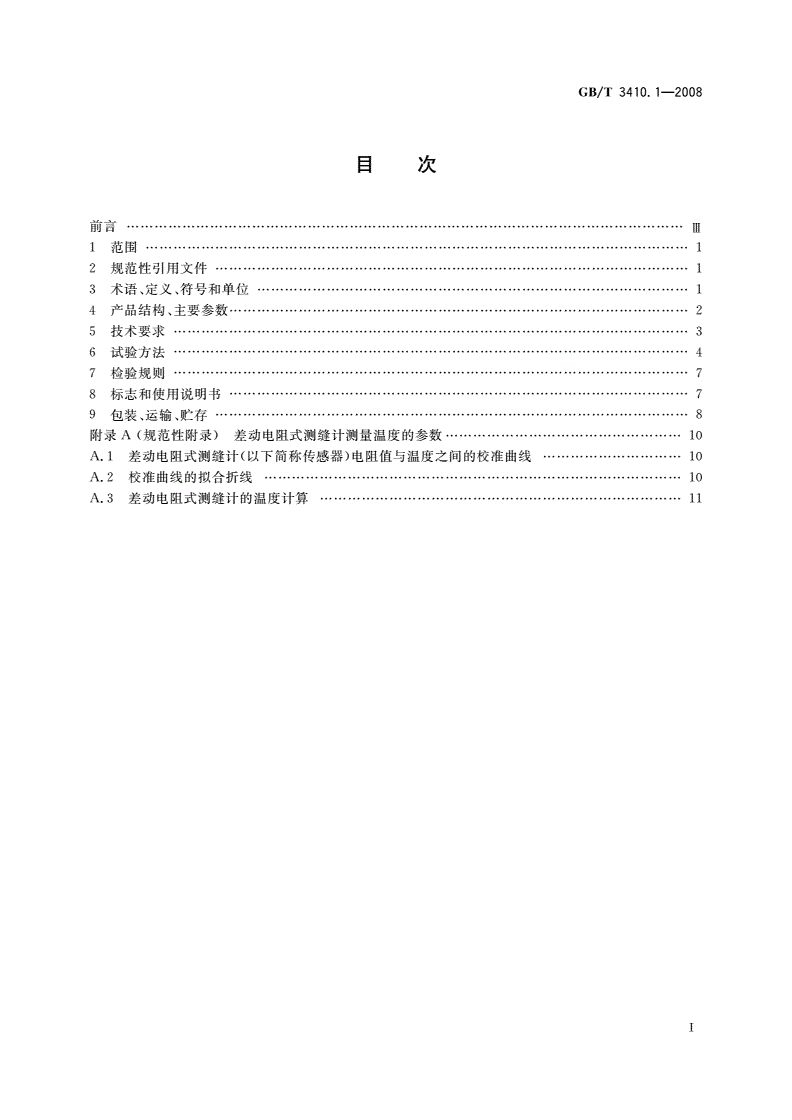

目次

前言m

1范围1

2规范性引用文件1

3术语、定义、符号和单位1

4产品结构、主要参数2

5技术要求3

6试验方法4

7检验规则7

8标志和使用说明书7

9包装、运输、贮存8

附录A（规范性附录）差动电阻式测缝计测量温度的参数10

A.1差动电阻式测缝计（以下简称传感器）电阻值与温度之间的校准曲线10

A.2校准曲线的拟合折线10

A.3差动电阻式测缝计的温度计算11

T

GB/T3410.1—2008

-1.Z-—1—

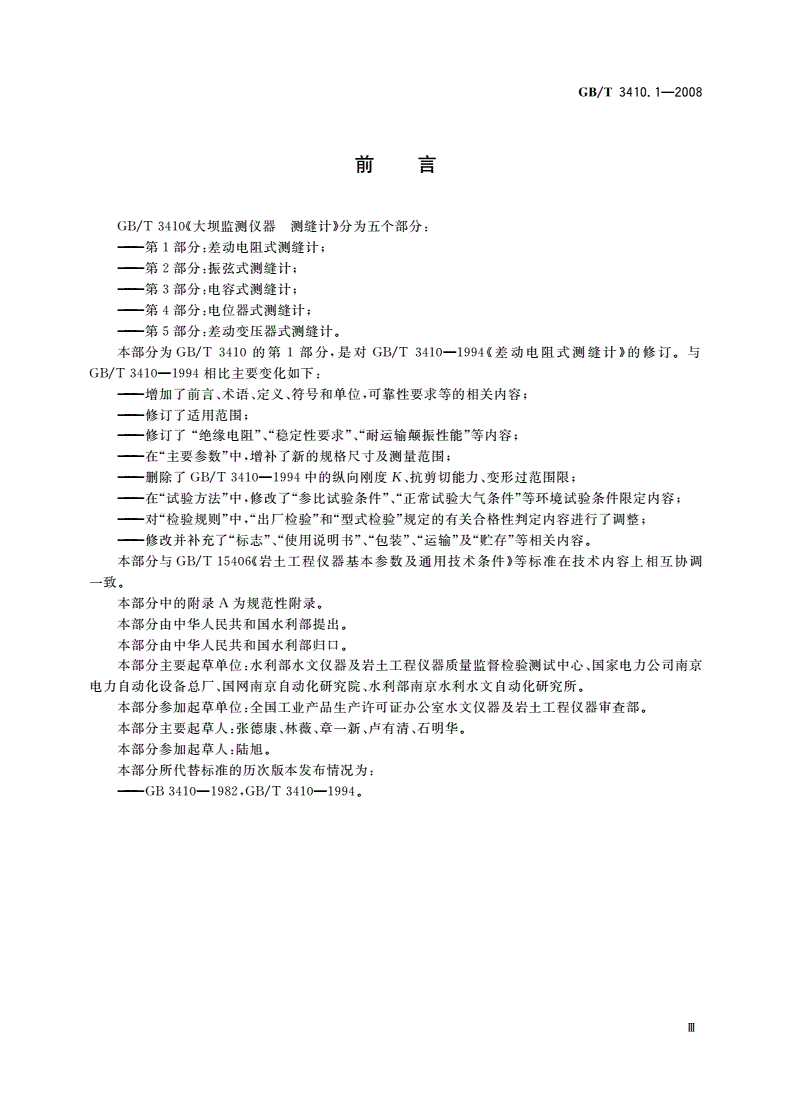

刖弓

GB/T3410«大坝监测仪器测缝计》分为五个分:

—第1分:差动电阻式测缝计;

—第2分振弦式测缝计;

—第3分电容式测缝计;

—第4分电位器式测缝计;

—第5分差动变压器式测缝计。

本分为GB/T3410的第1分，是对GB/T3410—1994《差动电阻式测缝计》的修订.与

GB/T3410-1994相比主要变化如下：

-增加了前言、术语、定义、符号和单位，可靠性要求等的相关内容;

——修订了适用范围；

-修订了“绝缘电阻”、“稳定性要求”、“耐运输颠振性能”等内容;

-在“主要参数”中，增补了新的规格尺寸及测量范围；

——删除了GB/T3410-1994中的纵向刚度K、抗剪切能力、变形过范围限；

-在“试验方法”中，修改了“参比试验条件”、“正常试验大气条件”等环境试验条件限定内容；

-对“检验规则”中，“出厂检验”和“型式检验”规定的有关合格性判定内容进行了调整；

——修改并补充了“标志”、“使用说明书”、“包装”、“运输”及“贮存”等相关内容。

本分与GB/T15406《岩土工程仪器基本参数及通用技术条件》等标准在技术内容上相互协调

一致。

本分中的附录A为规范性附录。

本分由中华人民共和国水利提出。

本分由中华人民共和国水利归口O

本分主要起草单位:水利水文仪器及岩土工程仪器质量监督检验测试中心、国家电力公司南京

电力自动化设备总厂、国网南京自动化研究院、水利南京水利水文自动化研究所。

本分参加起草单位：全国工业产品生产许可证办公室水文仪器及岩土工程仪器审查。

本分主要起草人：张德康、林薇、章一新、卢有清、石明华。

本分参加起草人：陆旭。

本分所代替标准的历次版本发布情况为：

——GB3410—1982,GB/T3410—1994。

ni

GB/T3410.1—2008

大坝监测仪器测缝计

第1部分：差动电阻式测缝计

1范围

GB/T3410的本分规定了差动电阻式测缝计的产品结构、规格及主要参数、技术要求、试验方

法、检验规则、标志和使用说明书，以及包装、运输、贮存等。

本分适用于埋设在各种岩土工程中监测结构物位移或伸缩缝开合度（变形）的差动电阻式测

缝计。

2规范性引用文件

下列文件中的条款通过GB/T3410的本分的引用而成为本分的条款。凡是注日期的引用文

件,其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本分，然而，鼓励根据本分达成

协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本

分。

GB/T191包装储运图示标志

GB/T5080.7设备可靠性试验恒定失效率假设下的失效率与平均无故障吋间的验证试验方案

GB/T6388运输包装收发货标志

GB9969.1工业产品使用说明书总则

GB/T15406岩土工程仪器基本参数及通用技术条件

GB/T15464仪器仪表包装通用技术条件

GB/T50279岩土工程基本术语标准

3术语、定义、符号和单位

GB/T50279确立的以及下列术语、定义、符号和单位适用于GB/T3410的本分。

3.1

测缝计jointmeter

能够长期测量结构物位移或伸缩缝的开合度（变形）的传感器。

3.2

差动电阻式测缝计unbondedelasticwireresistancetypejointmeter

以一对差动变化的金属丝作为敏感元件测量变形的测缝计。

3.3

电阻比Z）resistanceratio

敏感元件中两个差动变化的金属丝电阻值R和尺2之比。

3.4

自由状态电阻比Z））freestateresistanceratio

差动电阻式测缝计在与电阻比变化量相对应的输入量为零时的电阻比测值。

GB/T3410.1—2008

3.5

0"C电阻值（RQresistancevalue

差动电阻式测缝计在OC时的实测电阻值。

3.6

计算电阻值（R；）0°Ccalculatedresistancevalue

对差动电阻式测缝计OC以上分的电阻值与温度之间的校准曲线，用独立线性度方法拟合的直

线在电阻值轴上的截距表示，单位为欧姆（Q）。

3.7

0宅以上的温度常数（K）temperatureconstantabove

对差动电阻式测缝计LC以上分的电阻与温度之间的校准曲线，用独立线性度方法拟合的直线

的斜率表示，单位为摄氏度每欧姆「C/Q）。

3.8

0左以下的温度常数（K"）temperatureconstantunder0°C

用于计算差动电阻式测缝计OC以下温度用的温度常数,单位为摄氏度每欧姆CC/Q）。

3.9

最小读数（/）minimumreading

差动电阻式测缝计在全量程内相应于输出电阻比变化0.01%吋的被测量的值。

4产品结构、主要参数

4.1结构

测缝计由带波纹管的变形敏感元件、密封壳体和引出电缆三个主要分组成（见图1）。

1——变形敏感元件；

2密封壳体；

3引出电缆。

图1差动电阻式测缝计结构示意图

4.2电路简图

测缝计电路简图如图2所示。

元件：

R、——与测缝汁变形同向的钢丝电阻，单位为欧姆（Q）；

&——与测缝汁变形反向的钢丝电阻，单位为欧姆（Q）；

、厂2、心——引出电缆芯线电阻，单位为欧姆（。）。

图2差动电阻式测缝计电路简图

2

GB/T3410.1—2008

4.3主要参数

测缝计的规格及其主要参数应符合表1的规定。

表1主要参数
