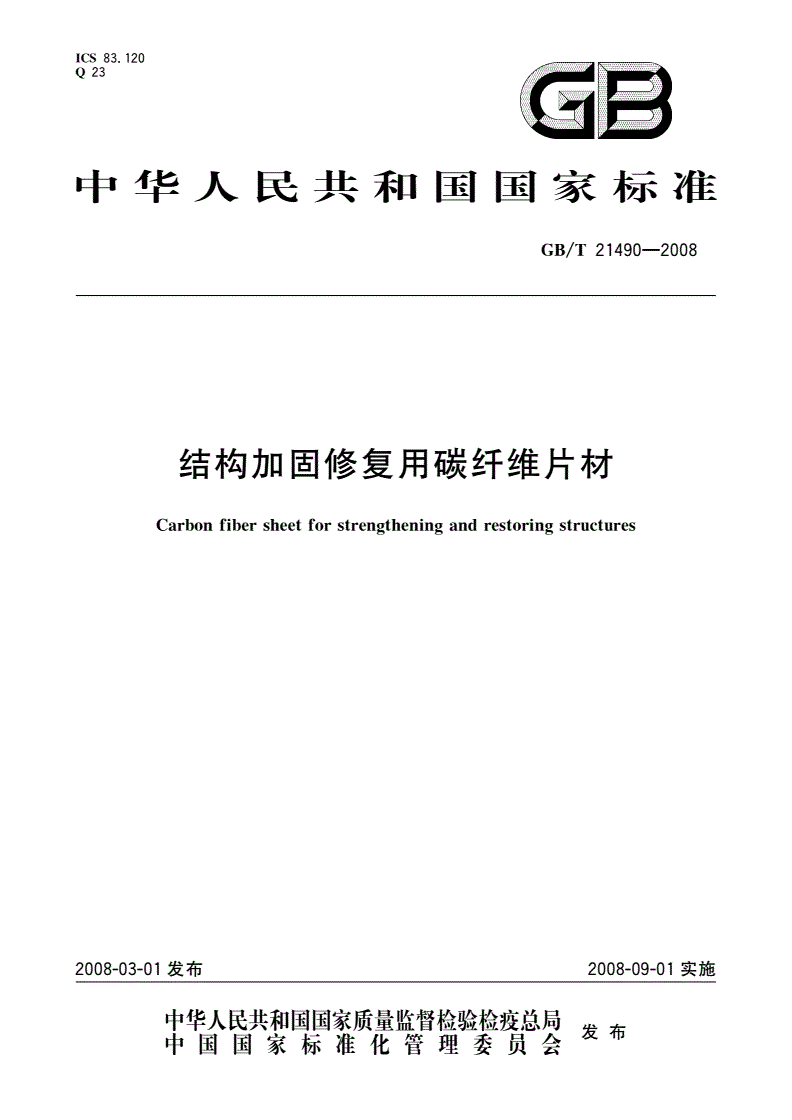

GB/T 21490-2008 结构加固修复用碳纤维片材

ICS83.120

Q23SB

中华人民共和国国家标准

GB/T21490--2008

结构加固修复用碳纤维片材

Carbonfibersheetforstrengtheningandrestoringstructures

2008-09-01实施

2008-03-01发布

d称飞车

中华人民共和国国家质量监督检验检疫总局

运'}S?，丁部飞」

发布

中国国家标准化管理委员会

lt&事ifVit￥

GB/T21490--2008

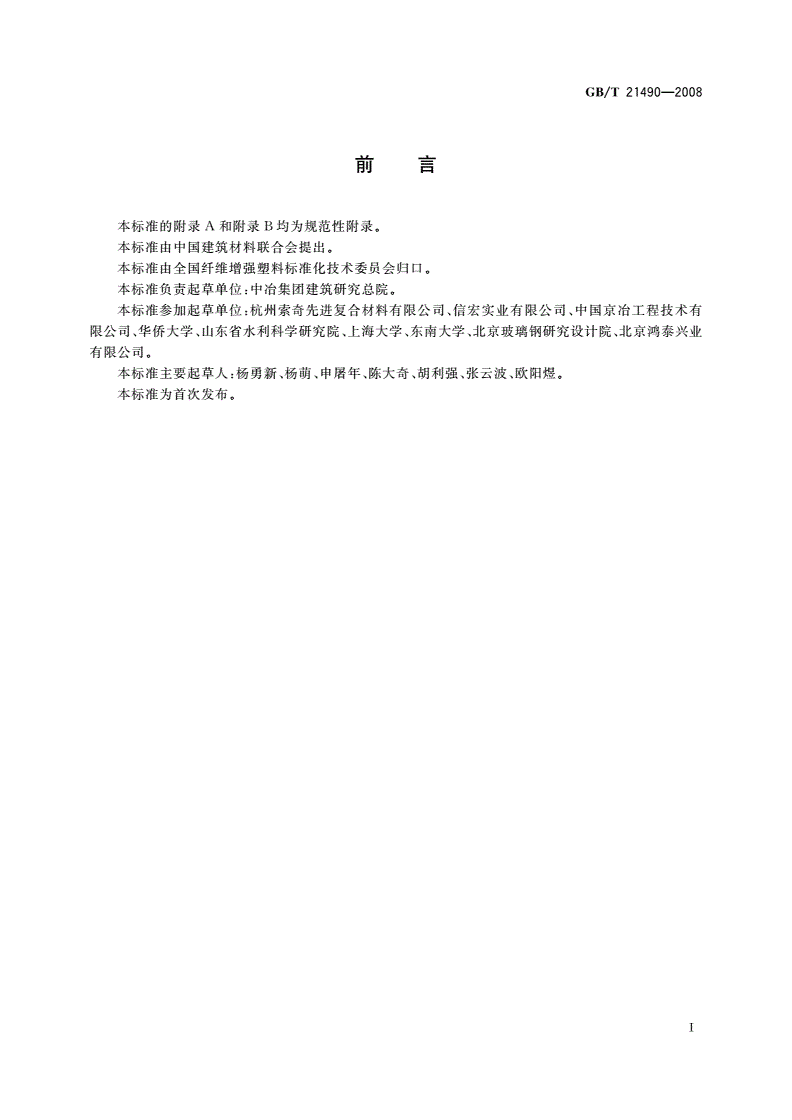

目E吕

本标准的附录A和附录B均为规范性附录。

本标准由中国建筑材料联合会提出。

本标准由全国纤维增强塑料标准化技术委员会归口。

本标准负责起草单位:中冶集团建筑研究总院。

本标准参加起草单位:杭州|索奇先进复合材料有限公司、信宏实业有限公司、中国京冶工程技术有

限公司、华侨大学、山东省水利科学研究院、上海大学、东南大学、北京玻璃钢研究设计院、北京鸿泰兴业

有限公司。

本标准主要起草人:杨勇新、杨萌、申屠年、陈大奇、胡利强、张云波、欧阳煌。

本标准为首次发布。

I

GB/T21490-2008

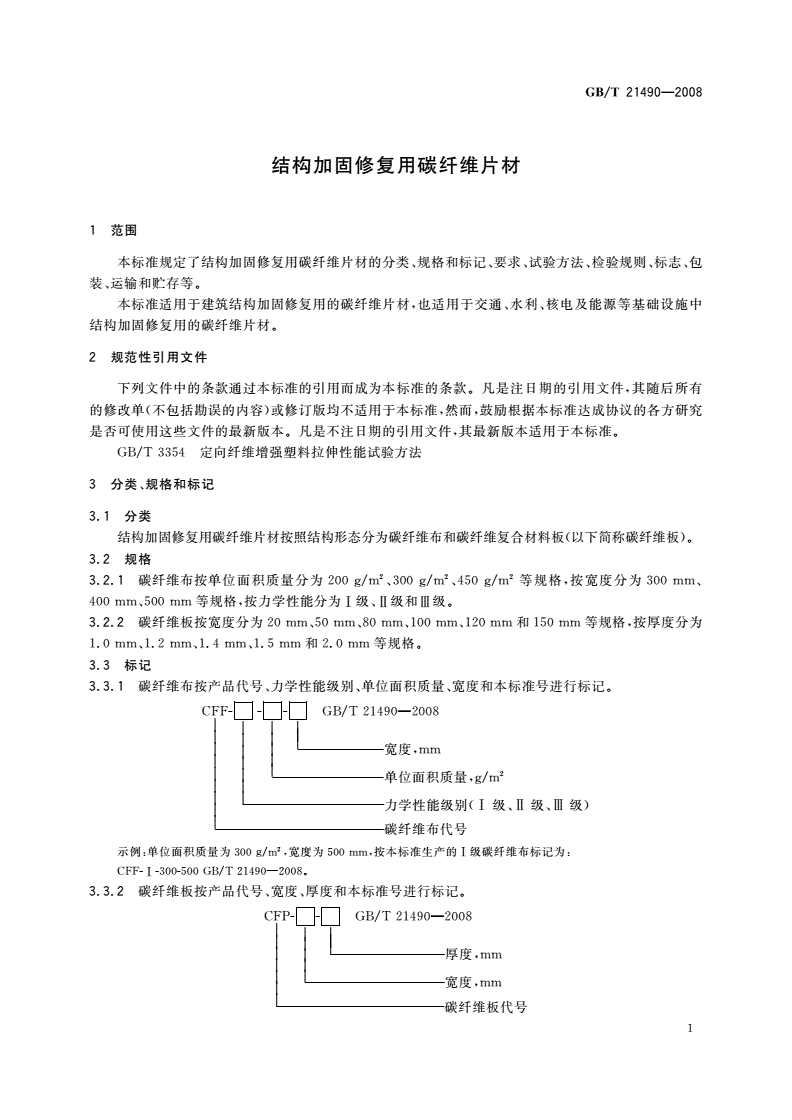

结构加固修复用碳纤维片材

1范围

本标准规定了结构加固修复用碳纤维片材的分类、规格和标记、要求、试验方法、检验规则、标志、包

装、运输和贮存等。

本标准适用于建筑结构加固修复用的碳纤维片材，也适用于交通、水利、核电及能源等基础设施中

结构加固修复用的碳纤维片材。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本a凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T3351定向纤维增强塑料拉伸性能试验方法

3分类、规格和标记

3.1分类

结构加固修复用碳纤维片材按照结构形态分为碳纤维布和碳纤维复合材料板(以下简称碳纤维板)。

3.2规格

2

2

3.2.1碳纤维布按单位面积质量分为200g/m300g/m450g/m2300mm、

、

、

等规格，按宽度分为

100mm、500mm等规格，按力学性能分为I级、H级和E级。

3.2.2碳纤维板按宽度分为20mm、50mm、80mm,100mm、120mm和150mm等规格，按厚度分为

1.0mm、1.2mm、1.4mm、1.5mm和2.0mm等规格。

3.3标记

3.3.1碳纤维布按产品代号、力学性能级别、单位面积质量、宽度和本标准号进行标记。

CFF口巳-口GB/T21490-2008

I宽度mm

单位面积质量，g/m'

力学性能级别(I级、E级、皿级)

碳纤维布代号

示例:单位面积质量为300g/m'，宽度为500mm，按本标准生产的I级碳纤维布标记为:

CFF-I-300-500GB/T21490-2008。

3.3.2

碳纤维板按产品代号、宽度、厚度和本标准号进行标记。

CfP-D-DGB/T21490-2008

U厚度，mm

宽度，mm

碳纤维板代号

GB/T21490--2008

示例:宽度为50mm，厚度为1.2mm，按本标准生产的碳纤维板标记为:

CFP-50?12GB/T21490-20080

4

要求

4.1外观

4.1.1外观应均一、整齐，表面干净，不得夹杂杂物，不得有灰尘和其他污染，不得有破洞。

4.1.2碳纤维布的缺纬、脱纬现象每50m不得多于2处。

4.1.3每50m碳纤维布断经长度超过10mm的不得多于1处，断经长度不超过10mm的不得多于

2处。

4.1.4碳纤维布中纤维排列均匀，不得有歪斜、起皱现象@

4.2尺寸偏差

尺寸偏差应符合表1规寇。

表1尺寸偏差

单位为毫米

项
