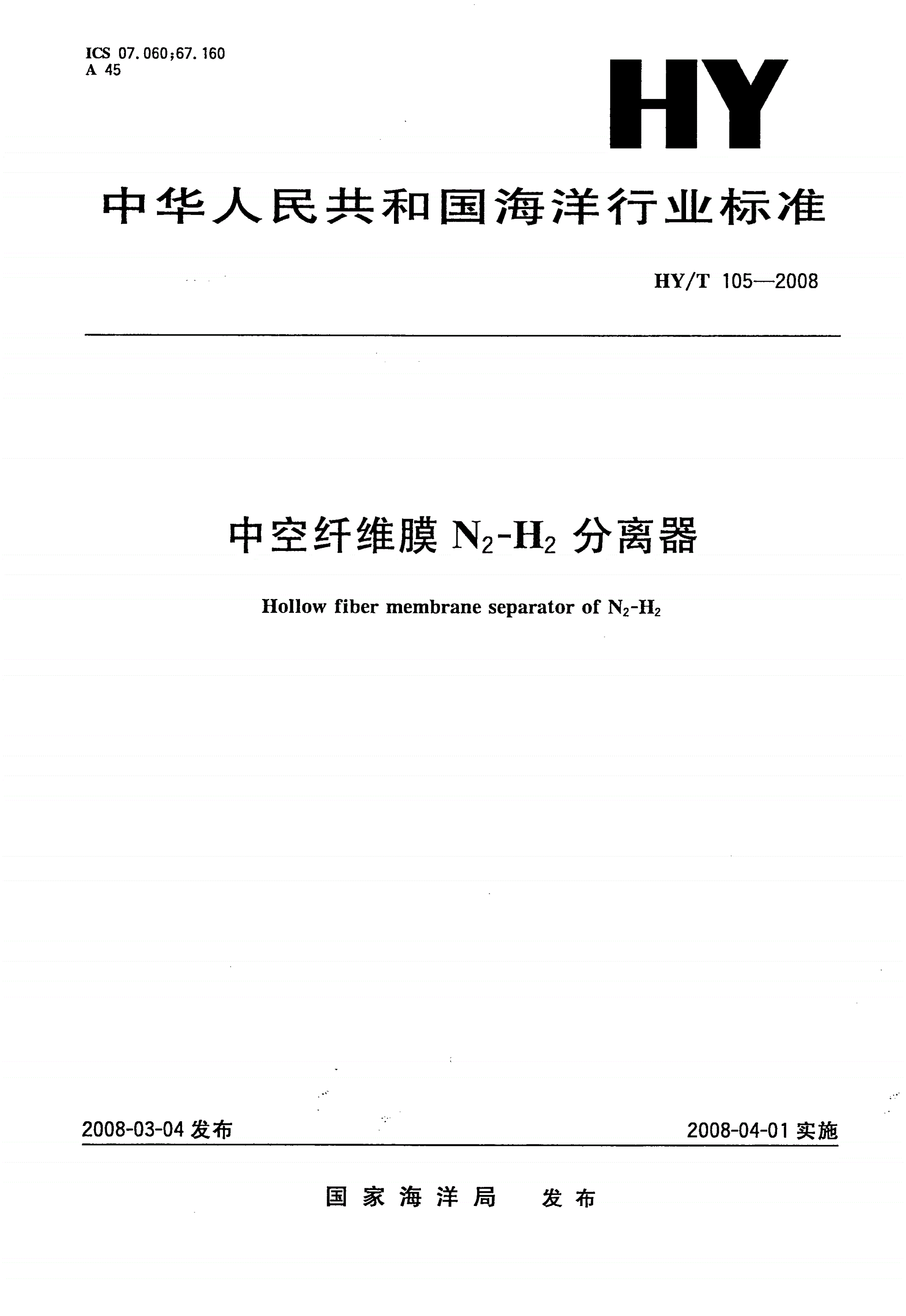

HY/T 105-2008 中空纤维膜N2-H2分离器

ICS07．060；67．160

A45

中华人民共禾口

HY

国海洋行业标准

HY／T105—2008

中空纤维膜N2一H2分离器

2008-03-04发布

HollowfibermembraneseparatorofN2-H2

2008-04-01实施

国家海洋局发布

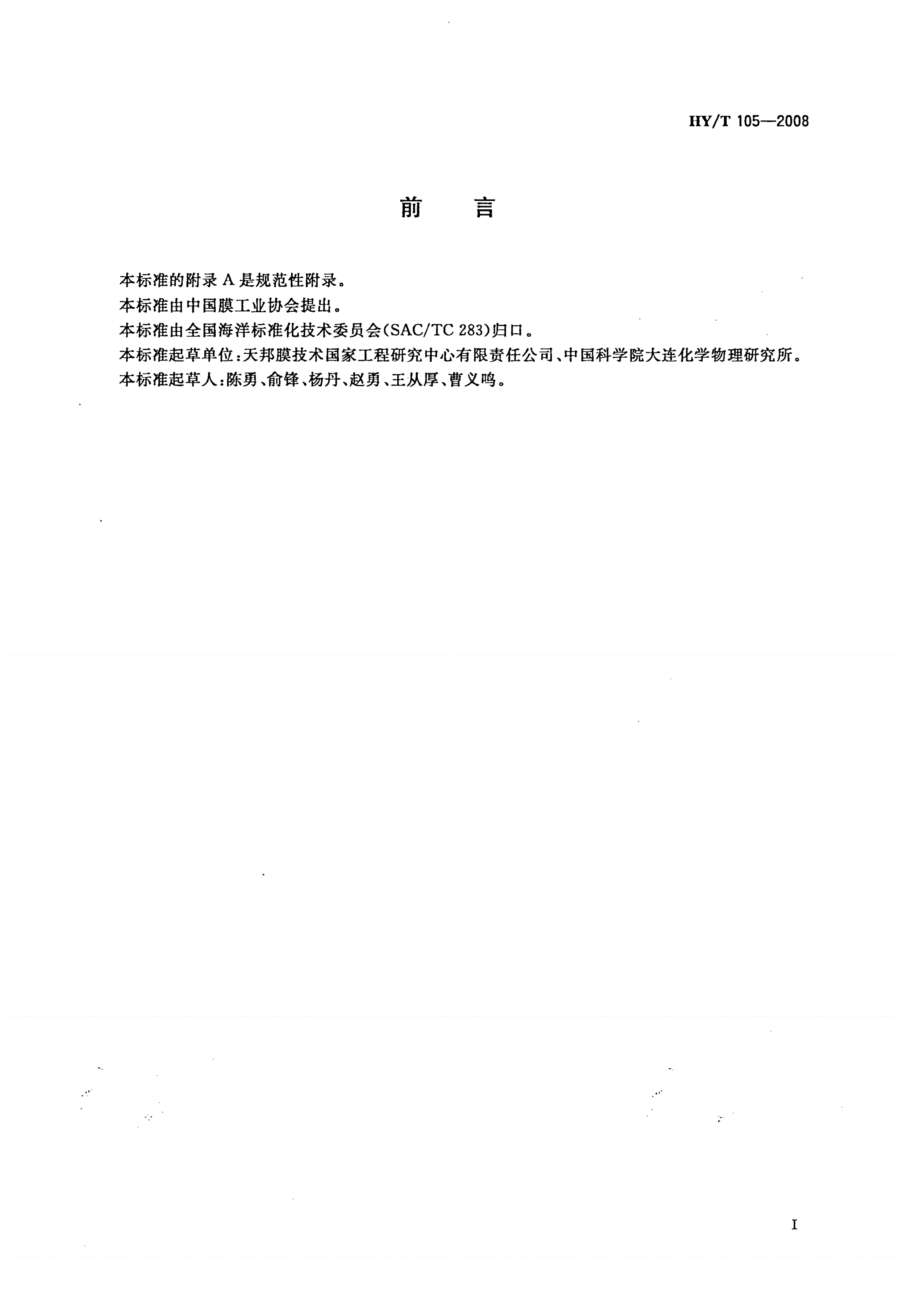

前言

HY／T105—2008

本标准的附录A是规范性附录。

本标准由中国膜工业协会提出。

本标准由全国海洋标准化技术委员会(SAC／TC283)归口。

本标准起草单位：天邦膜技术国家工程研究中心有限责任公司、中国科学院大连化学物理研究所。

本标准起草人：陈勇、俞锋、杨丹、赵勇、王从厚、曹义鸣。

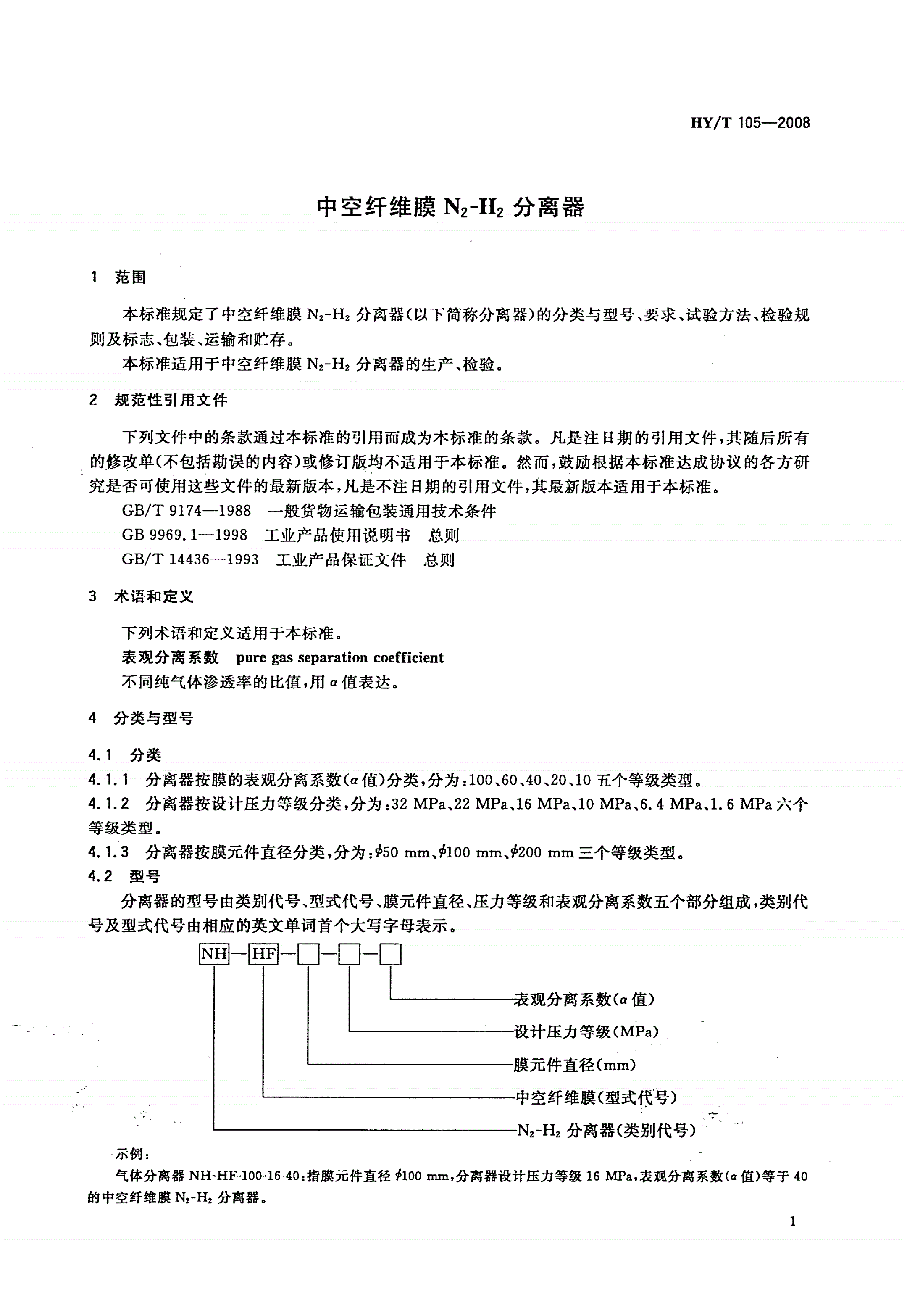

中空纤维膜N：一H。分离器

ItY／T105—2008

1范围

本标准规定了中空纤维膜N：一H。分离器(以下简称分离器)的分类与型号、要求、试验方法、检验规

则及标志、包装、运输和贮存。

本标准适用于中空纤维膜Nz—Hz分离器的生产、检验。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研

究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本标准。

GB／T9174—1988一般货物运输包装通用技术条件

GB9969．1—1998工业产品使用说明书总则

GB／T14436—1993工业产品保证文件总则

3术语和定义

下列术语和定义适用于本标准。

表观分离系数puregasseparationcoefficient

不同纯气体渗透率的比值，用a值表达。

4分类与型号

4．1分类

4．1．1分离器按膜的表观分离系数(a值)分类，分为：100、60、40、20、10五个等级类型。

4．1．2分离器按设计压力等级分类，分为：32MPa、22MPa、16MPa、10MPa、6．4MPa、1．6MPa六个

等级类型。

4．1．3分离器按膜元件直径分类，分为：妇omm、≠100mm、≠200mm三个等级类型。

4．2型号

分离器的型号由类别代号、型式代号、膜元件直径、压力等级和表观分离系数五个部分组成，类别代

号及型式代号由相应的英文单词首个大写字母表示。

观分离系数(a值)

计压力等级(MPa)

元件直径(ram)

空纤维膜(型式代号)

z—Hz分离器(类别代号)

示例：

气体分离器NHHF-100一16—40：指膜元件直径≠100mm，分离器设计压力等级16MPa，表观分离系数“值)等于40

的中空纤维膜NzHz分离器。

1

HY／T105—2008

5要求

5．1基本要求
