DB34/T 810-2020 叠合板式混凝土剪力墙结构技术规程

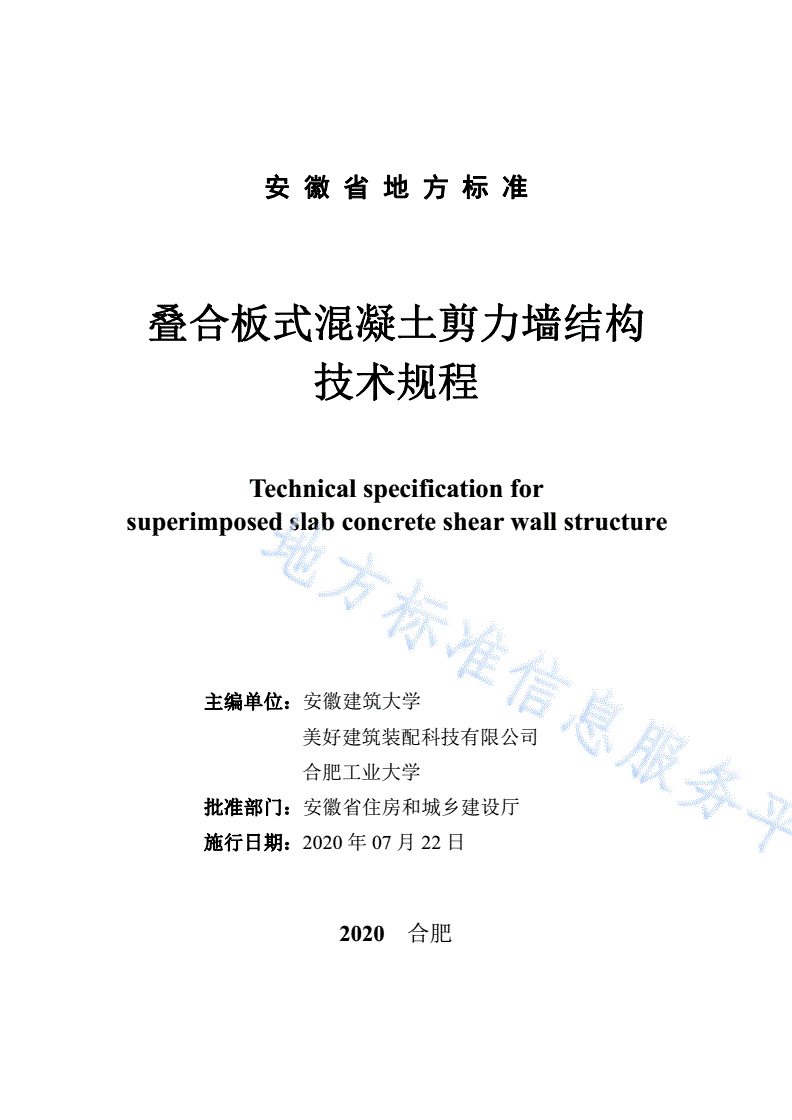

安徽省地方标准

叠合板式混凝土剪力墙结构

技术规程

Technicalspecificationfor

superimposedslabconcreteshearwallstructure

主编单位：安徽建筑大学

美好建筑装配科技有限公司

合肥工业大学

批准部门：安徽省住房和城乡建设厅

施行日期：2020年07月22日

2020合肥

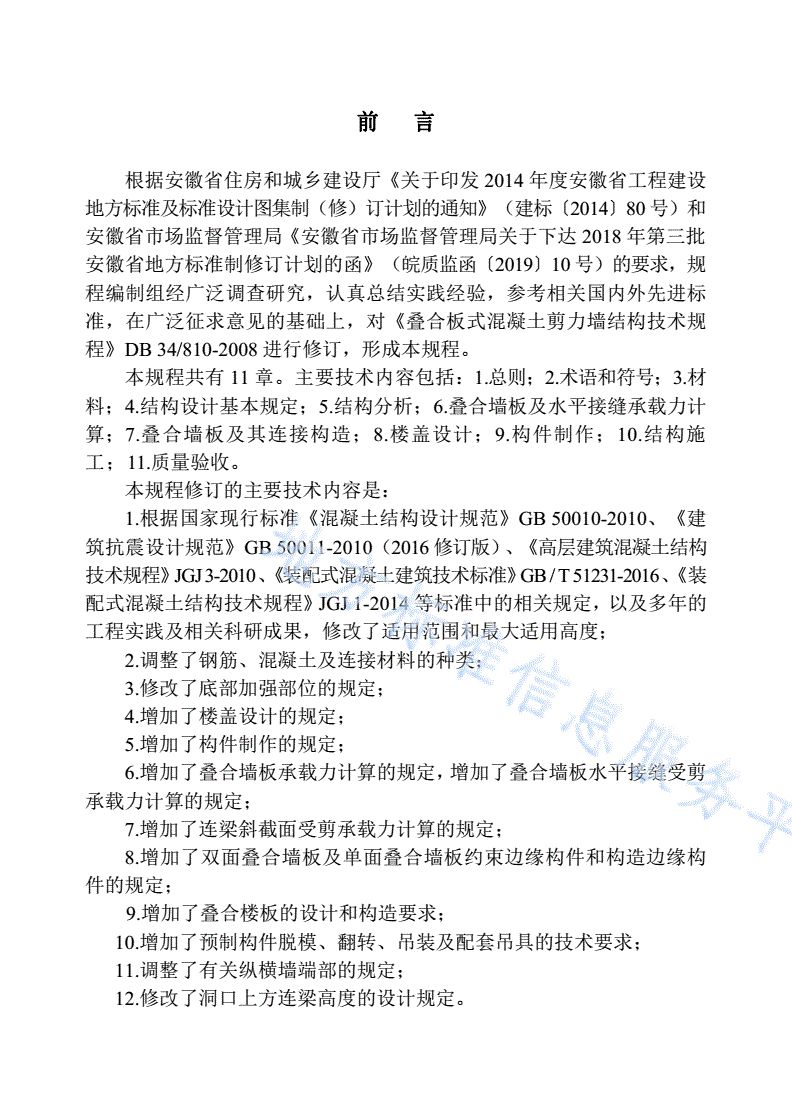

前言

根据安徽省住房和城乡建设厅《关于印发2014年度安徽省工程建设

地方标准及标准设计图集制（修）订计划的通知》（建标〔2014〕80号）和

安徽省市场监督管理局《安徽省市场监督管理局关于下达2018年第三批

安徽省地方标准制修订计划的函》（皖质监函〔2019〕10号）的要求，规

程编制组经广泛调查研究，认真总结实践经验，参考相关国内外先进标

准，在广泛征求意见的基础上，对《叠合板式混凝土剪力墙结构技术规

程》DB34/810-2008进行修订，形成本规程。

本规程共有11章。主要技术内容包括：1.总则；2.术语和符号；3.材

料；4.结构设计基本规定；5.结构分析；6.叠合墙板及水平接缝承载力计

算；7.叠合墙板及其连接构造；8.楼盖设计；9.构件制作；10.结构施

工；11.质量验收。

本规程修订的主要技术内容是：

1.根据国家现行标准《混凝土结构设计规范》GB50010-2010、《建

筑抗震设计规范》GB50011-2010（2016修订版）、《高层建筑混凝土结构

技术规程》JGJ3-2010、《装配式混凝土建筑技术标准》GB/T51231-2016、《装

配式混凝土结构技术规程》JGJ1-2014等标准中的相关规定，以及多年的

工程实践及相关科研成果，修改了适用范围和最大适用高度；

2.调整了钢筋、混凝土及连接材料的种类；

3.修改了底部加强部位的规定；

4.增加了楼盖设计的规定；

5.增加了构件制作的规定；

6.增加了叠合墙板承载力计算的规定，增加了叠合墙板水平接缝受剪

承载力计算的规定；

7.增加了连梁斜截面受剪承载力计算的规定；

8.增加了双面叠合墙板及单面叠合墙板约束边缘构件和构造边缘构

件的规定；

9.增加了叠合楼板的设计和构造要求；

10.增加了预制构件脱模、翻转、吊装及配套吊具的技术要求；

11.调整了有关纵横墙端部的规定；

12.修改了洞口上方连梁高度的设计规定。

本规程由安徽省住房和城乡建设厅归口管理，委托安徽建筑大学负责具

体技术内容的解释。

本规程在执行过程中若有意见或建议，请将意见和有关资料寄送安徽

建筑大学（地址：安徽省合肥市经济技术开发区紫云路292号；邮政编

码：230601，电子邮箱：mawei@；电话：0551-63828216）。

本规程主编单位：安徽建筑大学

美好建筑装配科技有限公司

合肥工业大学

本规程参编单位：合肥经济技术开发区住宅产业化促进中心

安徽省建筑设计研究总院股份有限公司

安徽宝业建工集团有限公司

安徽三建工程有限公司

宝业西伟德混凝土预制件（合肥）有限公司

安徽省建筑科学研究设计院

安徽省工业工程设计院

安徽新华学院

中国科学技术大学

本规程主要起草人员：沈小璞马巍种迅蒋庆李正茂

刘运林陈东段建中叶献国张伟林

姚峰占贤凯张修欢谭园宋星见

任禄吴杨高君谢其盛王兴明

刘家静邵徽斌孙效明钱礼平李其成

钱建勋谢汝强高彬森梁海戈陈锐

邓小俊

本规程主要审查人员：钱稼茹朱兆晴丁晓红陈刚张晓阳

杨皓东刘林军陈长林曾新云

目次

1总则..........................................................................................................1

2术语和符号....................................................................................................2

2.1术语...............................................................................................2

2.2符号...............................................................................................3

3材料..........................................................................................................5

3.1混凝土.................................................................................................5

3.2钢筋及连接材料.................................................................................5

4基本规定........................................................................................................7

4.1一般规定.............................................................................................7

4.2结构布置.............................................................................................9

4.3剪力墙的布置...................................................................................10

4.4门窗洞口布置...................................................................................11

4.5连接构造...........................................................................................12

5结构分析......................................................................................................13

5.1一般规定...........................................................................................13

5.2作用及作用组合...............................................................................13

5.3内力和位移计算...............................................................................14

6叠合墙板及水平接缝承载力计算..............................................................15

6.1一般规定...........................................................................................15

6.2叠合墙板承载力计算.......................................................................15

6.3水平接缝承载力计算.......................................................................20

6.4叠合墙板与基础连接.......................................................................20

7叠合墙板及其连接构造..............................................................................21

7.1叠合墙板构造...................................................................................21

7.2叠合墙板连接构造...........................................................................24

8楼盖设计......................................................................................................38

8.1一般规定...........................................................................................38

8.2叠合楼板设计...................................................................................38

8.3叠合楼板拼缝设计...........................................................................40

8.4叠合楼板板端设计...........................................................................43

9构件制作......................................................................................................48

9.1一般规定...........................................................................................48

9.2模具.............................................................................................49

9.3生产制作...........................................................................................49

9.4预制构件检验...................................................................................51

9.5运输与堆放.......................................................................................52

10结构施工....................................................................................................54

10.1一般规定.........................................................................................54

10.2施工安装.........................................................................................55

11质量验收....................................................................................................60

11.1一般规定.........................................................................................60

11.2预制构件.........................................................................................62

11.3安装与连接.....................................................................................63

本规程用词说明..............................................................................................65

引用标准名录..................................................................................................66

附：条文说明..................................................................................................67

Contents

1GeneralProvisions.......................................................................................1

2TermsandSymbols......................................................................................2

2.1Terms.................................................................................................2

2.2Symbols.............................................................................................3

3Materials.......................................................................................................5

3.1Concrete.............................................................................................5

3.2ReinforcingbarandConnectionMaterials.......................................5

4BasicRequirementsforStructuralDesign...................................................7

4.1GeneralRequirements.......................................................................7

4.2LayoutofStructural..........................................................................9

4.3LayoutofShearwall.......................................................................10

4.4LayoutofDoorsandWindows........................................................11

4.5ConnectionDetailing.......................................................................12

5StructuralAnalysis.....................................................................................13

5.1GeneralRequirements.....................................................................13

5.2ActionsandActionConbinations....................................................13

5.3CalculationofInternalForceandDisplacement............................14

6CapacityCalculationofSuperposedWallandHorizontalJoint................15

6.1GeneralRequirements.....................................................................15

6.2CapacityCalculationofSuperposedWall......................................15

6.3CapacityCalculationofHorizontalJoint........................................20

6.4ConnectionofSuperposedWallandFoundation............................20

7StructuralDetailingofSuperposedWallandItsConnections...................21

7.1DetailingofSuperimposedwall......................................................21

7.2DetailingofSuperimposedwallConnection..................................24

1

8SlabDesign.................................................................................................38

8.1GeneralRequirements.....................................................................38

8.2DesignofCompositeSlab...............................................................38

8.3DesignofJionsbetweenCompositeSlab.......................................40

8.4DesignofTheAndofCompositeSlab...........................................43

9Manufacturing............................................................................................48

9.1GeneralRequirements.....................................................................48

9.2Moulds.............................................................................................49

9.3ProductionandManufacturing........................................................49

9.4PrecastComponentTesting.............................................................51

9.5TransportationandStorage.............................................................52

10Construction.............................................................................................54

10.1GeneralRequirements...................................................................54

10.2ErectionandConstruction.............................................................55

11QualityAcceptance...................................................................................60

11.1GeneralRequirements...................................................................60

11.2PrecastComponent........................................................................62

11.3ErectionandConnection...............................................................63

ExplainationofWordinginThisSpecification................................................65

ListofQuotedStandards..................................................................................66

Addition：ExplainationofProvisions.............................................................67

2

1总则

1.0.1为在叠合板式混凝土剪力墙结构的设计、生产、施工及验收中贯

彻执行国家技术经济政策，做到安全适用、技术先进、经济合理、确保

质量，制定本规程。

1.0.2本规程适用于安徽省抗震设防烈度为6度、7度和8度（0.2g）

抗震设计的多层和高层房屋建筑（民用建筑与一般工业建筑）。

1.0.3叠合板式混凝土剪力墙结构的设计、生产、施工及验收，除应

符合本规程外，尚应符合国家现行有关标准的规定。

1

2术语和符号

2.1术语

2.1.1叠合板式混凝土剪力墙结构superposedconcreteshearwall

structure

由叠合墙板和其他预制混凝土构件通过可靠方式进行连接并与现场

后浇混凝土形成整体的装配整体式混凝土剪力墙结构，简称叠合板式剪

力墙结构。

2.1.2叠合墙板superposedwallpanel

由预制墙板与中间空腔内现场后浇混凝土形成的整体共同受力的剪

力墙。可分为双面叠合墙板和单面叠合墙板。

2.1.3双面叠合墙板doublefacedsuperposedshearwall

两侧预制墙板与中间空腔内现场后浇混凝土形成的整体共同受力的

剪力墙。

2.1.4单面叠合墙板singlefacedsuperposedshearwall

由内叶预制墙板与中间空腔内现场后浇混凝土形成的整体共同受力

的剪力墙。外叶预制墙板仅作为施工时的模板及保温层的外保护板。

2.1.5保温拉结件wytheconnector

在单面叠合墙板中，用于连接外叶预制墙板、保温层、中间空腔内

现场后浇混凝土及内叶预制墙板的标准件，简称拉结件。

2.1.6预制混凝土构件precastconcretecomponent

在工厂或现场预先制作的混凝土构件。简称预制构件。

2.1.7混凝土叠合受弯构件concretecompositeflexuralcomponent

预制混凝土板、梁顶部在现场后浇混凝土而形成的整体受弯构件。简

称叠合楼板、叠合梁。

2.1.8钢筋桁架latticegrider

由三根截面成等腰三角形的上、下弦钢筋经斜向腹筋相连组成的桁架。

2

2.2符号

2.2.1材料力学性能

Ec——混凝土弹性模量；

fck、fc——分别为混凝土轴心抗压强度标准值、设计值；

ftk、ft——分别为混凝土轴心抗拉强度标准值、设计值；

Es——钢筋弹性模量；

fyk——普通钢筋强度标准值；

，

fy、fy——分别为普通钢筋的抗拉、抗压强度设计值；

σs——正截面承载力计算中钢筋的应力；

fyh、fyw——分别为叠合板式混凝土剪力墙水平、竖向分布钢筋的抗

拉强度设计值；

εcu——混凝土极限压应变。

2.2.2作用和作用效应

M——弯矩设计值；

N——轴向力设计值；

V——剪力设计值。

2.2.3几何参数

B——建筑平面宽度；

L——建筑平面长度；

H——房屋高度；

e0——轴向力作用点至截面重心的距离；

As、A′s——分别为受拉区、受压区纵向钢筋截面面积；

as′——叠合板式混凝土剪力墙受压区端部钢筋合力点到受压区边

缘的距离；

bf′——T形或I形截面受压区翼缘宽度；

hf′——T形或I形截面受压区翼缘高度；

hw0——叠合板式混凝土剪力墙截面有效高度；

3

Ash——叠合板式混凝土剪力墙水平分布钢筋的全部截面面积；

Asw——叠合板式混凝土剪力墙腹板竖向分布钢筋的全部截面面

积；

A——剪力墙截面面积；

Aw——T形、I形截面剪力墙腹板的面积；

Asd——垂直穿过结合面的抗剪钢筋面积；

bw——叠合板式混凝土剪力墙截面宽度；

la——非抗震设计时纵向受拉钢筋的最小锚固长度；

laE——抗震设计时纵向受拉钢筋的最小锚固长度；

s——箍筋间距；

x——混凝土受压区高度；

ξb——界限相对受压区高度。

2.2.4系数

γRE——承载力抗震调整系数；

λ——剪跨比；

ρsv——箍筋面积配筋率；

ρw——叠合板式混凝土剪力墙竖向分布钢筋配筋率；

ηvw——剪力增大系数；

α1——受压区混凝土矩形应力图的应力与混凝土轴心抗压强度设

计值的比值；

β1——受压区混凝土矩形应力图高度调整系数；

βc——混凝土强度影响系数。

2.2.5其他

T1——结构第一平动或平动为主的自振周期（基本自振周期）；

Tt——结构第一扭转振动或扭转振动主的自振周期；

Tg——场地的特征周期。

4

3材料

3.1混凝土

3.1.1混凝土的力学性能和耐久性应符合现行国家标准《混凝土结构设

计规范》GB50010的有关规定。

3.1.2叠合墙板的预制部分混凝土强度等级不应低于C30，其它预制构

件的混凝土强度等级不宜低于C30。叠合构件后浇混凝土强度等级不

宜低于构件预制部分混凝土的强度等级。现浇混凝土强度等级不宜低

于C30，不应低于C25。

3.1.3叠合墙板空腔内宜浇筑自密实混凝土，自密实混凝土应符合现行

行业标准《自密实混凝土应用技术规程》JGJ/T283的有关规定；当采

用普通混凝土时，混凝土粗骨料最大粒径不应大于20mm，并应采取措

施保证后浇混凝土的质量。

3.2钢筋及连接材料

3.2.1钢筋的材料性能指标应符合现行国家标准《混凝土结构设计规

范》GB50010、《混凝土结构工程施工规范》GB50666、《混凝土

结构工程施工质量验收规范》GB50204、《装配式混凝土建筑技术标

准》GB/T51231和《装配式混凝土技术规程》JGJ1的有关规定。

3.2.2钢筋焊接网应符合现行行业标准《钢筋焊接网混凝土结构技术规

程》JGJ114的有关规定。

3.2.3吊装用内埋式螺母、内埋式吊杆及配套的吊具、吊环等材料应符

合国家现行相关标准的规定。

3.2.4预埋件的材料性能要求应符合现行国家标准《混凝土结构设计规

范》GB50010和《钢结构设计标准》GB50017的有关规定。

3.2.5拉结件可采用纤维增强塑料（FRP）拉结件或不锈钢拉结件。FRP

5

拉结件应符合现行行业标准《预制保温墙体用纤维增强塑料连接件》JC/T

561的有关规定。不锈钢拉结件的材料性能应符合国家现行相关标准的规

定。

3.2.6防火材料、防水材料和保温材料应符合国家现行标准的有关规定。

6

4基本规定

4.1一般规定

4.1.1叠合板式剪力墙结构具有足够的承载能力、适当的刚度和良好的

延性，应避免因部分构件或连接的破坏而导致整个结构丧失承受重力荷

载、风荷载和地震作用的能力。

4.1.2叠合板式剪力墙结构的最大适用高度应符合表4.1.2的规定。

表4.1.2叠合板式剪力墙结构房屋的最大适用高度（m）

抗震设防烈度6度7度8度（0.20g）

最大适用高度908060

注：房屋高度指室外地面到主要屋面的高度，不包括局部突出屋顶的部分。

4.1.3叠合板式剪力墙结构应按现行国家标准《建筑工程抗震设计分类

标准》GB50223的规定确定其抗震设防类别。丙类建筑叠合板式剪力墙

结构的抗震等级，应符合表4.1.3的规定。乙类建筑叠合板式剪力墙结构

应按本地区抗震设防烈度提高一度确定抗震等级。

表4.1.3丙类叠合板式剪力墙结构的抗震等级

设防烈度6度7度8度

高度（m）≤70＞70≤2425～70＞70≤24＞24

抗震等级四三四三二二一

4.1.4叠合板式混凝土剪力墙墙肢的轴压比不宜超过表4.1.4的限值。

表4.1.4叠合板式剪力墙墙肢轴压比限值

抗震等级一级二、三级

轴压比限值0.500.60

注：1.墙肢轴压比是指重力荷载代表值下墙肢承受的轴压力设计值与墙肢的全截面面积和混凝土轴心

抗压强度设计值乘积之比值。

2.当预制墙板的混凝土与后浇混凝土强度等级不同时，取两者强度的较小值。

4.1.5叠合板式剪力墙结构的最大适用高宽比宜符合表4.1.5的规定。

7

表4.1.5叠合板式剪力墙结构适用的最大高宽比

抗震设防烈度6、7度8度

最大高宽比65

4.1.66度和7度抗震设防的叠合板式剪力墙结构高度大于60m时，8度

抗震设防的叠合板式剪力墙结构高度大于24m时，底部加强部位宜现

浇，采用叠合墙板的首层约束边缘构件宜与其相邻的现浇底部加强部位

相同。

4.1.7当同时满足下列条件时，叠合板式剪力墙结构房屋的最大适用高

度在6度设防地区可增大至110m，在7度设防地区可增大至100m。

1考虑偶然偏心影响的规定水平地震力作用下的扭转位移比不大

于1.35；

2现行国家标准《建筑抗震设计规范》GB50011规定的边缘构件阴

影区域采用现浇混凝土，并在后浇段内按规定要求设置封闭箍筋和拉接

钢筋；

3底部加强部位的剪力墙应采用现浇混凝土。6度设防地区房屋高

度为90~100m、7度设防地区房屋高度为80~90m时，采用叠合墙板的首

层约束边缘构件与其相邻的现浇底部加强部位相同；6度设防地区房屋高

度为100~110m、7度设防地区房屋高度为90~100m时，采用叠合墙板的

首层及上一层约束边缘构件与其相邻的现浇底部加强部位相同；

46度设防地区房屋高度超过100m、7度设防地区房屋高度超

过90m时，应进行专门技术论证，采取有效的加强措施。

4.1.8双面叠合墙板的厚度不应小于200mm，两侧预制墙板厚度不宜小

于50mm，后浇混凝土厚度不宜小于100mm。单面叠合墙板的内、外叶

预制墙板厚度不应小于50mm，后浇混凝土厚度不宜小于150mm，保温

层厚度应由节能计算确定。双面叠合墙板的两侧预制墙板和单面叠合墙

板内叶板的内表面应设置粗糙面，粗糙面凹凸深度不宜小于4mm。

4.1.9叠合板式剪力墙结构的填充墙宜采用轻质材料，填充墙与主体结

8

构应有可靠的连接。

4.2结构布置

4.2.1结构平面布置宜规则，对称，减少偏心，刚度和承载力宜分布均

匀。

4.2.2平面长度不宜过长，突出部分长度不宜过大（图4.2.2），L/B、l/Bmax

和l/b限值宜符合表4.2.2的要求。

(a)(b)

（c）（d）

（e）

图4.2.2建筑平面示意

9

表4.2.2平面尺寸及突出部位尺寸的比值限值

抗震设防烈度L/Bl/Bmaxl/b

6、7度≤6.0≤0.35≤1.5

8度≤5.0≤0.30≤1.5

4.2.3结构平面布置应减少扭转的影响。在考虑偶然偏心影响的规定水

平地震力作用下，楼层竖向构件的最大水平位移和水平层间位移，不宜

大于该楼层平均值的1.2倍，不应大于该楼层平均值的1.5倍。结构扭转

为主的第一自振周期Tt与平动为主的第一自振周期T1之比，不应大于0.9。

4.2.4当楼板平面比较狭长、有较大的凹入和开洞而使楼板有较大削弱

时，应在设计中考虑楼板削弱产生的不利影响。楼板开洞总面积不宜超

过楼面面积的30%；在扣除凹入或开洞后，楼板在任一方向的最小净宽

度不宜小于5m，且开洞后每一边的楼板净宽度不应小于2m。

4.2.5结构的竖向体形宜规则、均匀，结构的侧向刚度宜下大上小，逐

渐均匀变化。

4.2.6当结构上部楼层收进部位到室外地面的高度H1与房屋高度H之比

大于0.2时，上部楼层收进后的水平尺寸B1不宜小于下部楼层水平尺寸B

的75％（图4.2.6）。

图4.2.6结构竖向收进示意图

10

4.3剪力墙的布置

4.3.1剪力墙布置应沿两个主轴方向或其他方向双向布置，两个方向的

侧向刚度不宜相差过大。抗震设计时，不应采用仅单向有墙的结构布置。

4.3.2剪力墙布置宜自上而下连续布置，避免刚度突变。

4.3.3当叠合墙板与其平面外方向的楼面梁刚接时，应至少采取以下措

施中的一个，以减小梁端部弯矩对墙的不利影响：

1沿梁轴线方向设置与梁相连的剪力墙；

2在墙与梁相交处设置扶壁柱，扶壁柱配筋应按计算确定；

3在墙与梁相交处设置暗柱，并应按计算确定配筋。

4.3.4高层叠合板式剪力墙结构不应全部采用短肢剪力墙；抗震设防烈

度为8度时，不宜采用具有较多短肢剪力墙的叠合板式剪力墙结构。当

采用具有较多短肢剪力墙的叠合板式剪力墙结构时，应符合下列规定：

1在规定的水平地震作用下，短肢剪力墙承担的底部倾覆力矩不宜

大于结构底部总地震倾覆力矩的50％；

2短肢剪力墙宜采用现浇混凝土剪力墙；

3房屋最大适用高度应比本规程表4.1.2规定的最大适用高度降低

20m。

注：1短肢剪力墙是指截面厚度不大于300mm、各肢截面高度与厚

度之比的最大值大于4但不大于8的剪力墙；

2具有较多短肢剪力墙的叠合板式剪力墙结构是指，在规定的水平

地震作用下，短肢剪力墙承担的底部倾覆力矩不小于结构底部总地震倾

覆力矩的30％的叠合板式剪力墙结构。

4.3.5叠合板式剪力墙结构底部加强部位的高度可取墙肢总高度的1/10

和底部两层二者的较大值；房屋高度不大于24m时，底部加强部位可取

底部一层。

11

4.4门窗洞口布置

4.4.1门窗洞口宜均匀布置。墙体开洞时，上下层洞口宜对齐。

4.4.2开洞预制墙板洞口宜居中布置，洞口两侧的墙肢宽度不应小于

200mm。洞口上方连梁高度不宜小于250mm。不应采用转角窗。

4.4.3较长剪力墙宜设置跨高比较大的连梁将其分成长度较均匀的
