YS/T 509.5-2008 锂辉石、锂云母精矿化学分析方法 三氧化二铁量的测定 邻二氮杂菲分光光度法、EDTA络合滴定法

犐犆犛７７．１２０．９９

犎６４

中华人民共和国有色金属行业标准

／—

犢犛犜５０９．５２００８

代替／—、／—２００６

ＹＳＴ５０９．５２００６ＹＳＴ５０９．６

锂辉石、锂云母精矿化学分析方法

三氧化二铁量的测定

ㅤㅤㅤㅤ

邻二氮杂菲分光光度法、

犈犇犜犃络合滴定法

—

犕犲狋犺狅犱狊犳狅狉犮犺犲犿犻犮犪犾犪狀犪犾狊犻狊狅犳狊狅犱狌犿犲狀犲犪狀犱犾犲犻犱狅犾犻狋犲犮狅狀犮犲狀狋狉犪狋犲狊

狔狆狆

犇犲狋犲狉犿犻狀犪狋犻狅狀狅犳犳犲狉狉犻犮狅狓犻犱犲犮狅狀狋犲狀狋—

犗犺犲狀犪狀狋犺狉狅犾犻狀犲犺狅狋狅犿犲狋狉犻犮

狆狆

犿犲狋犺狅犱犪狀犱犈犇犜犃犮狅犿犾犲狓犻犿犲狋狉犻犮犿犲狋犺狅犱

狆

２００８０３１２发布２００８０９０１实施

国家发展和改革委员会发布

／—

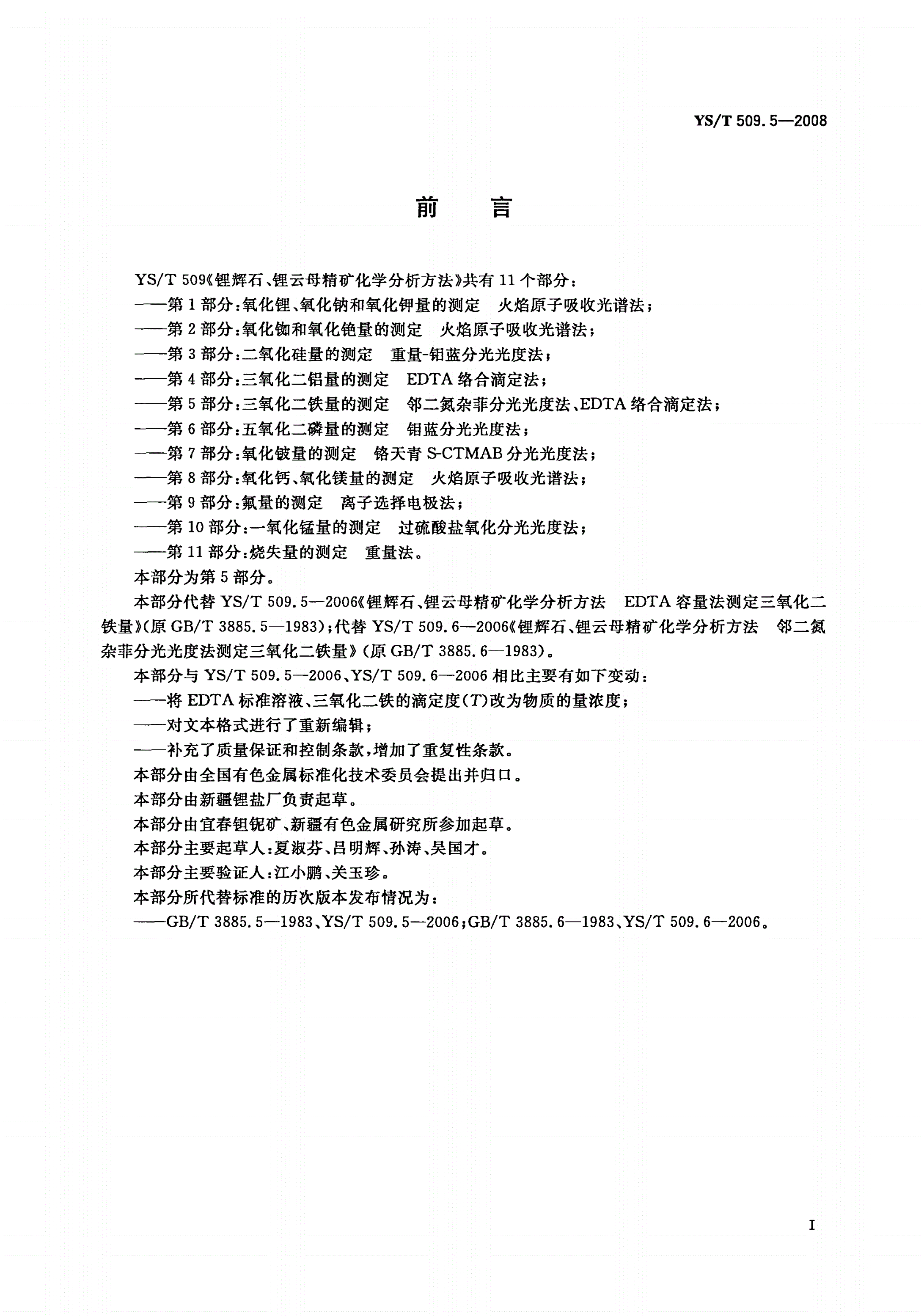

犢犛犜５０９．５２００８

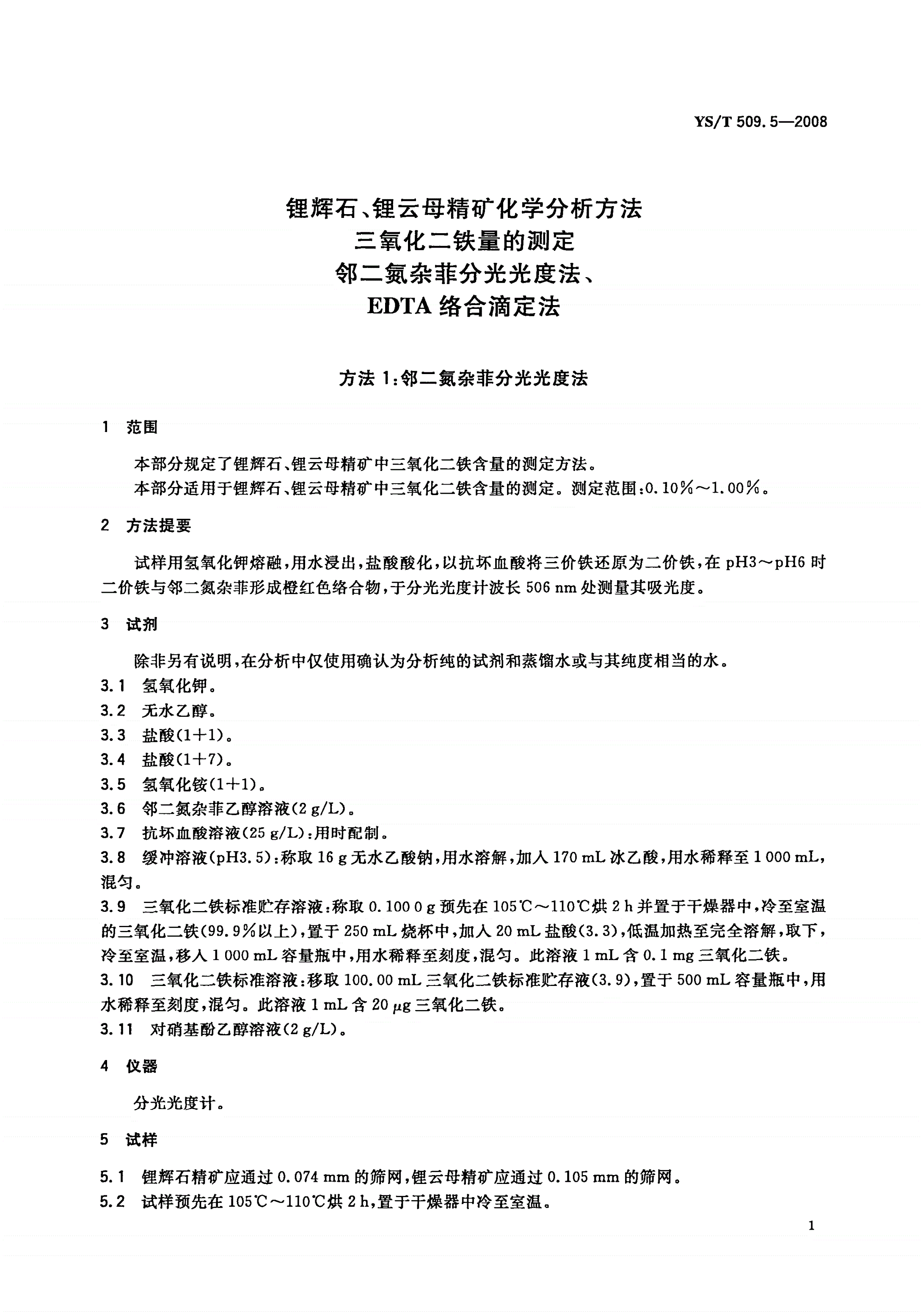

锂辉石、锂云母精矿化学分析方法

三氧化二铁量的测定

邻二氮杂菲分光光度法、

犈犇犜犃络合滴定法

方法：邻二氮杂菲分光光度法

１

１范围

本部分规定了锂辉石、锂云母精矿中三氧化二铁含量的测定方法。

本部分适用于锂辉石、锂云母精矿中三氧化二铁含量的测定。测定范围：。

０．１０％１．００％

～

２方法提要

试样用氢氧化钾熔融，用水浸出，盐酸酸化，以抗坏血酸将三价铁还原为二价铁，在Ｈ３Ｈ６时

ｐ～ｐ

二价铁与邻二氮杂菲形成橙红色络合物，于分光光度计波长５０６ｎｍ处测量其吸光度。

３试剂

除非另有说明，在分析中仅使用确认为分析纯的试剂和蒸馏水或与其纯度相当的水。

ㅤㅤㅤㅤ

３．１氢氧化钾。

３．２无水乙醇。

盐酸（）。

３．３１＋１

盐酸（）。

３．４１＋７

氢氧化铵（）。

３．５１＋１

邻二氮杂菲乙醇溶液（／）。

３．６２Ｌ

ｇ

抗坏血酸溶液（／）：用时配制。

３．７２５Ｌ

ｇ

３．８缓冲溶液（Ｈ３．５）：称取１６无水乙酸钠，用水溶解，加入１７０ｍＬ冰乙酸，用水稀释至１０００ｍＬ，

ｐｇ

混匀。

三氧化二铁标准贮存溶液：称取预先在烘并置于干燥器中，冷至室温

３．９０．１０００１０５℃１１０℃２ｈ

～

ｇ

的三氧化二铁（以上），置于烧杯中，加入盐酸（），低温加热至完全溶解，取下，

９９．９％２５０ｍＬ２０ｍＬ３．３

冷至室温，移入容量瓶中，用水稀释至刻度，混匀。此溶液含三氧化二铁。

１０００ｍＬ１ｍＬ０．１ｍｇ

三氧化二铁标准溶液：移取三氧化二铁标准贮存液（），置于容量瓶中，用

３．１０１００．００ｍＬ３．９５００ｍＬ

水稀释至刻度，混匀。此溶液含三氧化二铁。

１ｍＬ２０μｇ

对硝基酚乙醇溶液（／）。

３．１１２Ｌ

ｇ

４仪器

分光光度计。

５试样

５．１锂辉石精矿应通过０．０７４ｍｍ的筛网，锂云母精矿应通过０．１０５ｍｍ的筛网。

试样预先在烘，置于干燥器中冷至室温。

５．２１０５℃１１０℃２ｈ

～

１

／—

犢犛犜５０９．５２００８

６分析步骤

６．１试料

称取０．２５ｇ试样，精确到０．０００１ｇ。

６．２测定数量

做两份试料的平行测定，取其平均值。

６．３空白试验

随同试料做空白试验。

６．４测定

将试料（）置于银坩埚中，加入滴无水乙醇（）润湿，加入氢氧化钾（），盖

６．４．１６．１３０ｍＬ３３．２５３．１

ｇ

上坩埚盖并稍留空隙，于电炉上驱除水分，置于６００℃６５０℃高温炉中熔融１０ｍｉｎ１５ｍｉｎ，取出，

～～

冷却。

６．４．２用滤纸擦净坩埚外壁，置于２５０ｍＬ烧杯中，加入１００ｍＬ热水，盖上表皿，浸取熔融物。从烧杯

嘴处一次加入盐酸（），立即摇动使溶液全部酸化，用热水洗出坩埚，将溶液煮沸

３５ｍＬ
