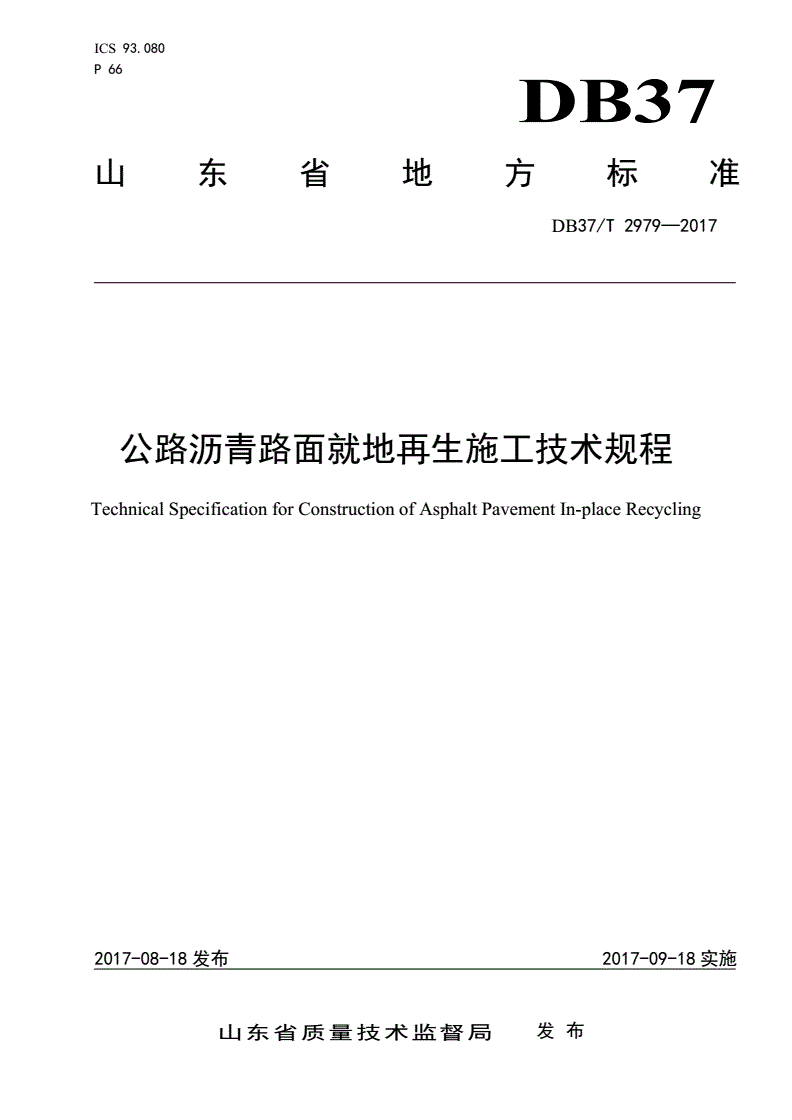

DB37/T 2979-2017 公路沥青路面就地再生施工技术规程

ICS93.080

P66

DB37

山东省地方标准

DB37/T2979—2017

公路沥青路面就地再生施工技术规程

TechnicalSpecificationforConstructionofAsphaltPavementIn-placeRecycling

2017-08-18发布2017-09-18实施

山东省质量技术监督局发布

DB37/T2979—2017

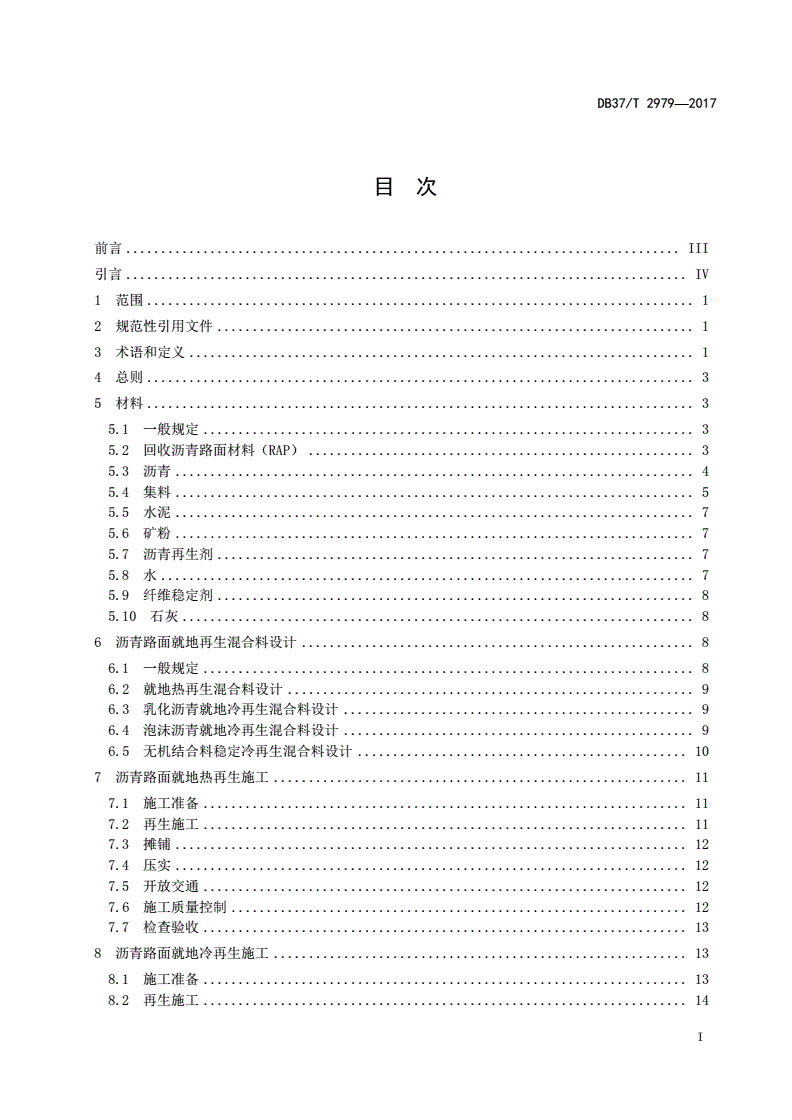

目次

前言...............................................................................III

引言................................................................................IV

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4总则..............................................................................3

5材料..............................................................................3

5.1一般规定......................................................................3

5.2回收沥青路面材料（RAP）.......................................................3

5.3沥青..........................................................................4

5.4集料..........................................................................5

5.5水泥..........................................................................7

5.6矿粉..........................................................................7

5.7沥青再生剂....................................................................7

5.8水............................................................................7

5.9纤维稳定剂....................................................................8

5.10石灰.........................................................................8

6沥青路面就地再生混合料设计........................................................8

6.1一般规定......................................................................8

6.2就地热再生混合料设计..........................................................9

6.3乳化沥青就地冷再生混合料设计..................................................9

6.4泡沫沥青就地冷再生混合料设计..................................................9

6.5无机结合料稳定冷再生混合料设计...............................................10

7沥青路面就地热再生施工...........................................................11

7.1施工准备.....................................................................11

7.2再生施工.....................................................................11

7.3摊铺.........................................................................12

7.4压实.........................................................................12

7.5开放交通.....................................................................12

7.6施工质量控制.................................................................12

7.7检查验收.....................................................................13

8沥青路面就地冷再生施工...........................................................13

8.1施工准备.....................................................................13

8.2再生施工.....................................................................14

I

DB37/T2979—2017

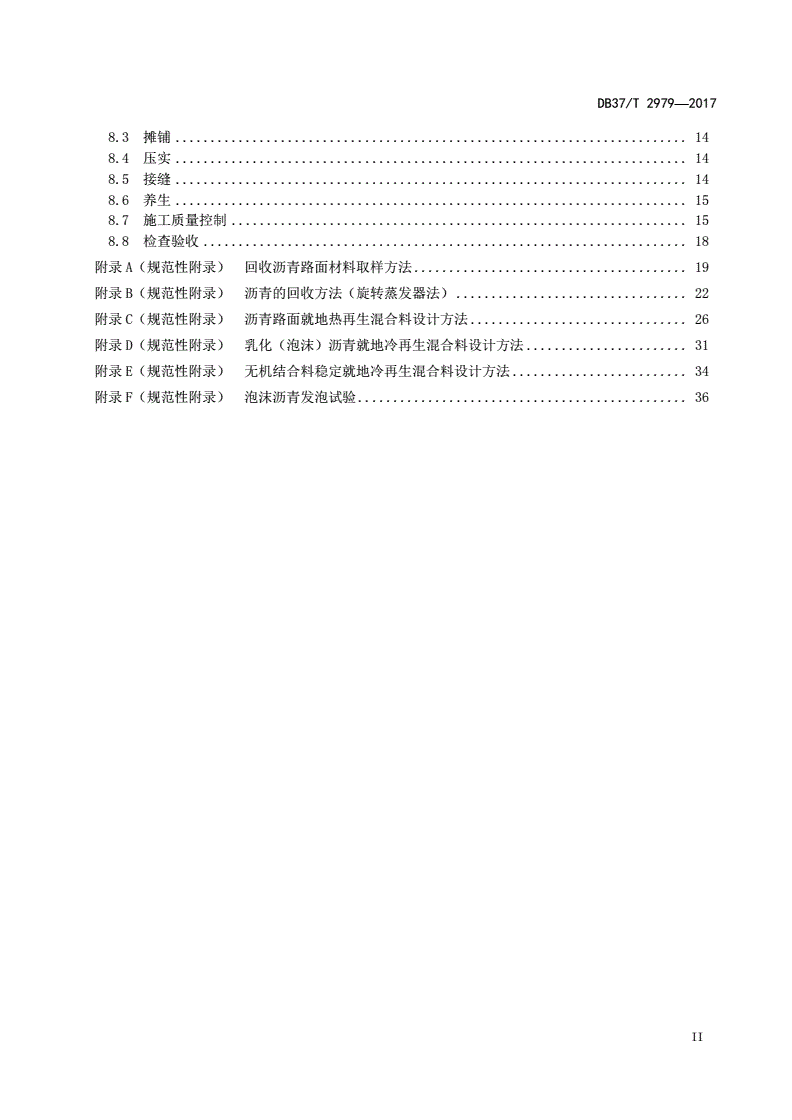

8.3摊铺.........................................................................14

8.4压实.........................................................................14

8.5接缝.........................................................................14

8.6养生.........................................................................15

8.7施工质量控制.................................................................15

8.8检查验收.....................................................................18

附录A（规范性附录）回收沥青路面材料取样方法.......................................19

附录B（规范性附录）沥青的回收方法（旋转蒸发器法）.................................22

附录C（规范性附录）沥青路面就地热再生混合料设计方法...............................26

附录D（规范性附录）乳化（泡沫）沥青就地冷再生混合料设计方法.......................31

附录E（规范性附录）无机结合料稳定就地冷再生混合料设计方法.........................34

附录F（规范性附录）泡沫沥青发泡试验...............................................36

II

DB37/T2979—2017

前言

本规程按照GB/T1.1—2009给出的规则起草。

本规程由山东省交通运输厅提出并归口。

本规程起草单位：山东省路桥集团有限公司、山东省沥青路面再生工程技术研究中心、山东省高速

路桥养护有限公司。

本规程主要起草人：李志、张建民、刘长溪、穆明浩、吕彬、陈常杰、刘东美、邢锋锋、明照通、

靳先国、宋石华、王德亮、陈彩军、周勇、王永涛、姜鲁宁、林树明、高震、古金龙、李少武。

III

DB37/T2979—2017

引言

为了更好地满足公路行业对沥青路面再生技术的迫切需求，编写组经广泛调查研究，认真总结工程

实践经验，参考相关先进标准，并在广泛征求意见的基础上，编制了本规程。

本规程的主要技术内容包括：再生混合料用材料技术要求，旧路面材料的回收处理及试验要求，再

生混合料的设计及技术要求，就地再生施工工艺及质量控制、验收标准以及相关试验方法等。

各有关单位在使用过程中，若出现不当之处或有好的意见和建议，请及时函告山东省路桥集团有限

公司（地址：山东省济南市经五路330号，邮编250021，电话：0531-61388252，联系人：张建民，E-mail：

757126871@），以便修订时研用。

本规程由山东省质量技术监督局负责审查发布。

IV

DB37/T2979—2017

公路沥青路面就地再生施工技术规程

1范围

本规程规定了公路沥青路面就地再生施工技术的术语和定义、总则、材料、沥青路面就地再生混合

料设计、沥青路面就地热再生施工和沥青路面就地冷再生施工。

本规程适用于各等级公路与城市道路的沥青路面就地热再生和就地冷再生工程施工，也可供设计单

位参考。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

JTGE20公路工程沥青及沥青混合料试验规程

JTGF40公路沥青路面施工技术规范

JTGF41公路沥青路面再生技术规范

JTGE42公路工程集料试验规程

JTG/TF20公路路面基层施工技术细则

JTGF80/1公路工程质量检验评定标准第一册土建工程

3术语和定义

下列术语和定义适用于本文件。

3.1

回收沥青路面材料reclaimedasphaltpavement（RAP）

采用铣刨、开挖等方式从沥青路面上获得的旧路面材料。

3.2

沥青路面再生asphaltpavementrecycling

采用专用机械设备对旧沥青路面或者回收沥青路面材料进行处理，并掺加一定比例的新集料、新沥

青、再生剂（必要时）等形成路面结构层的技术。按照再生混合料拌制和施工温度的不同，沥青路面再

生可以分为热再生和冷再生；按照施工场合和工艺的不同，沥青路面再生可以分为厂拌再生和就地再生。

3.3

就地热再生hotin-placerecycling（HIR）

采用专用设备，对沥青路面进行加热、铣刨，就地掺入一定数量的新沥青、新沥青混合料、再生剂

等，经热态拌和、摊铺、碾压等工序，一次性实现对表面一定深度范围内的旧沥青混凝土路面再生的技

术。它包括复拌再生、加铺再生两种。

1

DB37/T2979—2017

3.4

复拌再生remixing

将旧沥青路面加热、铣刨，就地掺加一定数量的再生剂、新沥青、新沥青混合料，经热态拌和、摊

铺、碾压成型。

3.5

加铺再生repaving

将旧沥青路面加热、铣刨，就地掺加一定数量的新沥青混合料、再生剂，拌和形成再生混合料，利

用再生复拌机的第一熨平板摊铺再生混合料，利用再生复拌机的第二熨平板同时将新沥青混合料摊铺于

再生混合料之上，两层一起压实成型。

3.6

就地冷再生coldin-placerecycling（CIR）

采用专用设备，对沥青路面进行现场冷铣刨，破碎和筛分，掺入一定数量的新集料、再生结合料、

活性填料（水泥、石灰等）、水，经过常温拌和、摊铺、碾压等工序，一次性实现旧沥青路面再生的技

术。

3.7

泡沫沥青foamedasphalt

将热沥青和水在专门的发泡装置内混合、膨胀，形成的含有大量均匀分散气泡的沥青材料。

3.8

乳化沥青emulsionasphalt

石油沥青在乳化剂及稳定剂的作用下，经乳化加工制得的水包油型乳状液。

3.9

泡沫沥青膨胀率maximumexpansionratiooffoamedasphalt

泡沫沥青在发泡状态下的最大体积与未发泡时沥青体积的比值。

3.10

泡沫沥青半衰期halflifeoffoamedasphalt

泡沫沥青从最大体积衰减至最大体积的50%所用的时间。

3.11

再生混合料含水量watercontentofrecycledmixture

沥青冷再生混合料中的水占再生混合料的质量百分比。

3.12

沥青再生剂rejuvenatingagent

掺加到再生沥青混合料中，用于恢复已老化沥青性能的添加剂。

4总则

2

DB37/T2979—2017

4.1为规范和指导山东省公路沥青路面就地再生的施工、质量控制与检查验收，保证沥青路面再生质

量，制定本规程。

4.2各等级公路与城市道路的大、中修和改扩建的再生工程，除应符合本规程外，尚应符合国家现行

有关标准的规定。

4.3沥青路面就地再生实施前，应对原路面历史信息、原路面状况、交通量、工程经济等方面的内容

进行再调查，并结合养护信息和取样检测结果，分析病害成因。

4.4就地热再生适用于沥青面层浅层轻微病害的各等级公路的养护工程，再生层可用作上面层或者中

面层，就地热再生的再生深度宜为20mm～60mm。

4.5就地热再生时，路面技术状况包括应满足以下条件：

a)原路面结构强度指数PSSI应不低于90；

b)原路面再生深度范围内沥青混合料的沥青含量宜不低于3.5%；

c)原路面沥青25℃针入度不低于20（0.1mm）。

4.6在混合料性能和施工工艺满足要求的前提下，聚合物改性沥青和SMA沥青路面以及稀浆封层、微

表处、超薄罩面、碎石封层路面均可进行就地热再生。

4.7就地冷再生，对于高速公路、一级公路和二级公路，再生层可作为下面层、基层，对于三级及以

下公路，再生层可作为面层、基层，用作上面层时应采用稀浆封层、碎石封层、微表处等做上封层，就

地冷再生的再生深度宜为80mm～200mm。

4.8就地冷再生主要包括乳化沥青冷再生、泡沫沥青冷再生以及无机结合料冷再生，应根据工程实际

情况选择适宜的再生工艺。

4.9就地冷再生的下承层应基本完好，满足所处结构层的强度要求。

5材料

5.1一般规定

5.1.1所有材料均应取样进行质量检验，经评定合格后方可使用。

5.1.2乳化沥青应避免贮存时间过长，影响质量。

5.1.3新集料应堆放在预先经过硬化处理且排水通畅的地面上。

5.1.4水泥、石灰等必须注意防水，避免受潮。

5.2回收沥青路面材料（RAP）

5.2.1回收沥青路面材料取样要客观地代表旧路面沥青材料，取样方法按照本规程附录A方法进行，

各项技术指标应按照表1进行检测。

表1回收沥青路面材料检测项目与质量要求

材料检测项目单位技术要求试验方法

含水率%≤3T0305

级配实测T0327

RAP

沥青含量%实测T0722

砂当量%≥55（50）aT0334

3

DB37/T2979—2017

表1回收沥青路面材料检测项目与质量要求（续）

材料检测项目单位技术要求试验方法

针入度0.1mm＞20

60℃动力黏度实测抽提，《公路工程沥青及沥青混合料试验

RAP中的沥青

软化点实测规程》JTGE20

15℃延度实测

针片状颗粒含量实测

RAP中的粗集料

压碎值实测抽提，《公路工程集料试验规程》JTGE42

RAP中的细集料棱角性实测

a括号中的数值是对就地冷再生RAP砂当量的要求。

5.2.2用于室内配合比设计的回收沥青路面材料不得含有杂物。

5.3沥青

5.3.1就地冷再生用乳化沥青，宜采用慢裂型或中裂型乳化沥青，且应在常温下使用。乳化沥青材料

性能应满足表2的质量要求。

表2就地冷再生用乳化沥青质量要求

检测项目单位质量要求试验方法

破乳速率慢裂或中裂T0658

粒子电荷阳离子（+）T0653

筛上剩余量（1.18mm筛）%≤0.1T0652

标准黏度C25.3s10～60T0621

恩格拉黏度E25s2～30T0622

25℃赛波特黏度Vss7～100T0623

残留物含量%≥62T0651

针入度（25℃）0.1mm≥50T0604

蒸发残留物软化点℃≥53T0606

延度（15℃）cm≥40T0605

溶解度（三氯乙烯）%≥97.5T0607

与粗集料的裹覆性，裹覆面积—≥2/3T0654

与粗、细集料拌和试验—均匀T0659

1d%≤1

常温贮存稳定性T0655

5d%≤5

注：黏度可选择测试标准黏度、恩格拉黏度或赛波特黏度之一。

5.3.2就地冷再生用泡沫沥青应满足表3的技术要求。

表3就地冷再生用泡沫沥青技术要求

试验项目技术要求试验方法

膨胀率不小于10JTGF41附录E

半衰期（s）不小于8JTGF41附录E

4

DB37/T2979—2017

5.4集料

5.4.1就地再生沥青面层粗集料应满足表4质量技术要求。

表4就地再生沥青面层粗集料质量技术要求

高速公路和一级公路

指标单位其他公路试验方法

表面层其他层次

石料压碎值%≤26≤28≤30T0316

洛杉矶磨耗损失%≤28≤30≤35T0317

表观相对密度≥2.6≥2.5≥2.45T0304

吸水率%≤2.0≤3.0≤3.0T0304

针片状颗粒含量（混合料）%≤15≤18≤20T0312

坚固性%≤12≤12—T0314

软石含量%≤3≤5≤5T0320

水洗法＜0.075mm颗粒含量%≤1≤1≤1T0310

5.4.2就地再生沥青面层细集料应满足表5质量技术要求。

表5就地再生沥青面层细集料质量技术要求

试验项目单位技术要求试验方法

表观相对密度≥2.5T0328

坚固性（＞0.3mm部分）%≥12T0340

砂当量%≥60T0334

含泥量（≤0.075mm含量）%≤3T0333

棱角性（流动时间）s≥30T0345

5.4.3就地再生沥青面层粗集料规格应满足表6技术要求。

表6就地再生沥青面层用粗集料规格

公称

规格通过下列筛孔（mm）的质量百分率（%）

粒径

名称

(mm)10675635337.531.526.51913.29.54.752.360.6

409000

S1～100～——～—～

75100155

409000

S2～100～—～—～

60100155

309000

S3～100～——～—～

60100155

259000

S4～100～——～—～

50100155

2090

0～

S5～100～———0～5

15

40100

5

DB37/T2979—2017

表6就地再生沥青面层用粗集料规格（续）

公称

规格通过下列筛孔（mm）的质量百分率（%）

粒径

名称

(mm)10675635337.531.526.51913.29.54.752.360.6

159000

S6～100～——～—～

30100155

109000

S7～100～———～～

30100155

109000

S8～100～—～—～

25100155

109000

S9～100～—～～

20100155

109000

S10～100～～～

15100155

5904000

S11～100～～～～

1510070155

59000

S12～100～～～

10100155

3904000

S13～100～～～～

1010070205

39000

S14～100～～～

5100153

5.4.4就地再生沥青面层用机制砂或石屑规格应满足表7技术要求。

表7就地再生沥青面层用机制砂或石屑规格

水洗法
