DB41/T 1315-2016 高压气地下储气井固井质量检测及评价
DB41/T 1315-2016 The quality inspection and evaluation of cementing in high-pressure gas underground storage wells
基本信息
发布历史
-
2016年10月
研制信息
- 起草单位:
- 起草人:
- 出版信息:
- 页数:21页 | 字数:- | 开本: -
内容描述

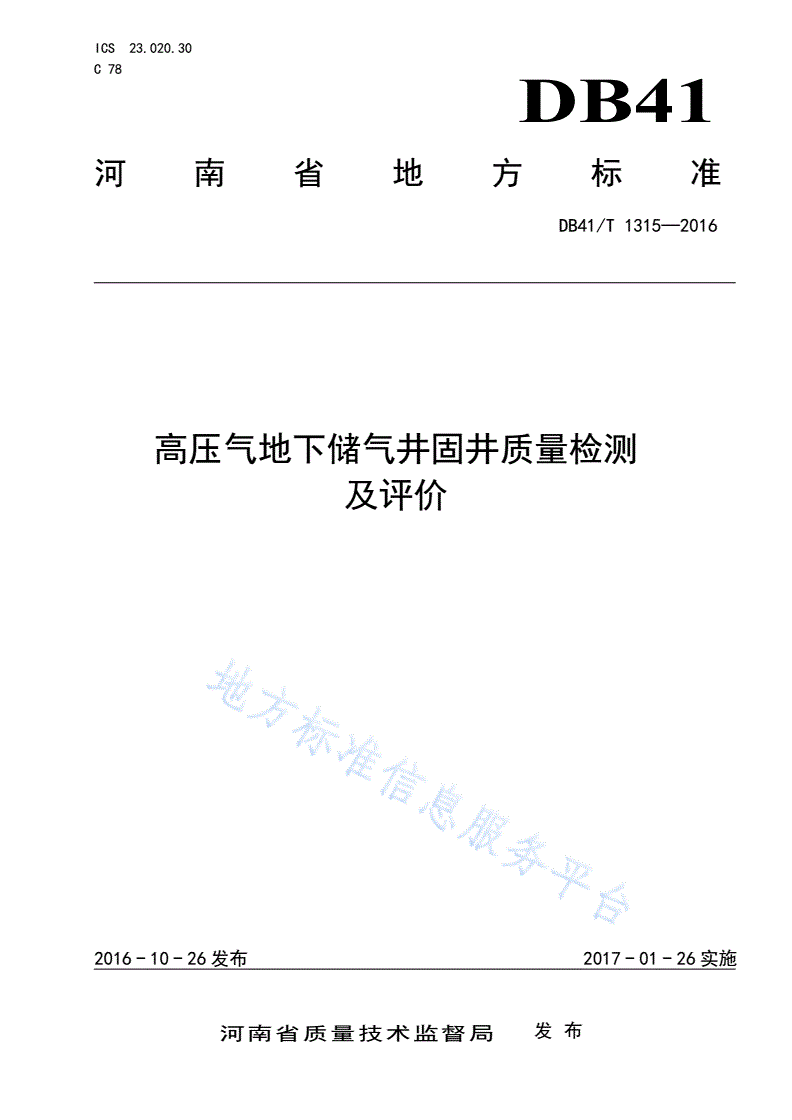

ICS23.020.30
C78
DB41
河南省地方标准
DB41/T1315—2016
高压气地下储气井固井质量检测
及评价
2016-10-26发布2017-01-26实施
河南省质量技术监督局发布
DB41/T1315—2016

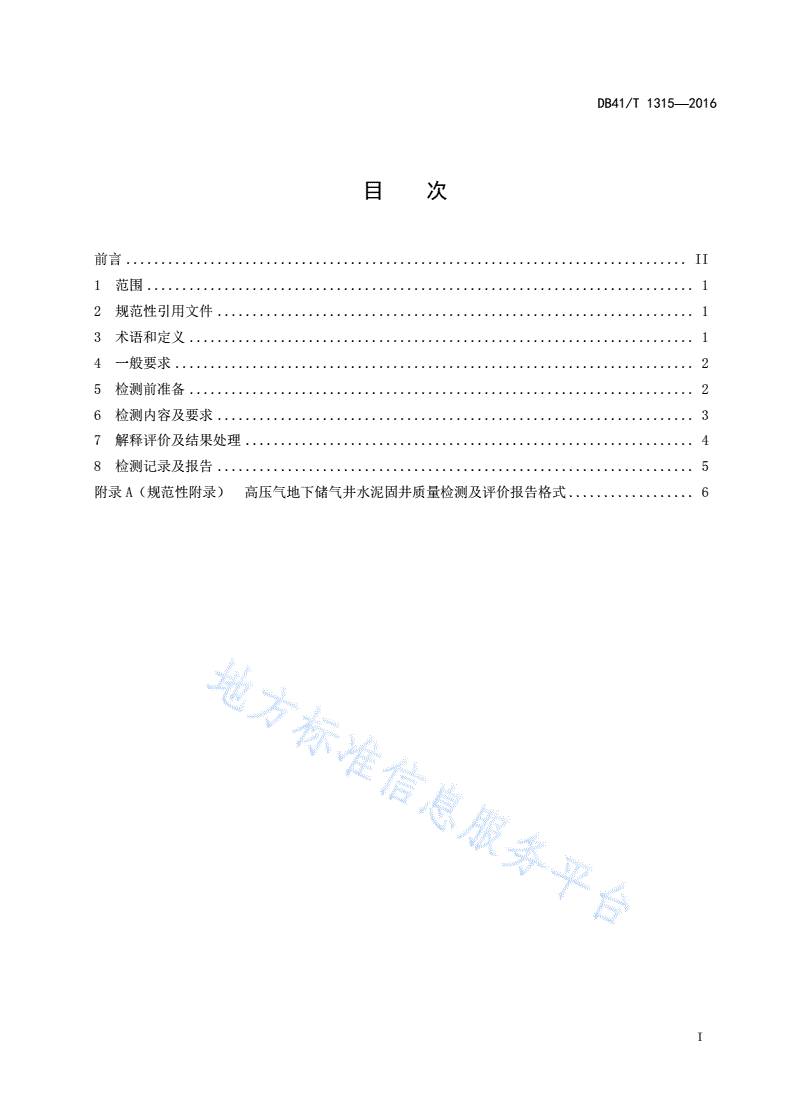

目次
前言................................................................................II
1范围..............................................................................1
2规范性引用文件....................................................................1
3术语和定义........................................................................1
4一般要求..........................................................................2
5检测前准备........................................................................2
6检测内容及要求....................................................................3
7解释评价及结果处理................................................................4
8检测记录及报告....................................................................5
附录A(规范性附录)高压气地下储气井水泥固井质量检测及评价报告格式..................6
I
DB41/T1315—2016
前言
本标准按照GB/T1.1-2009给出的规则起草。
本标准由河南省承压类特种设备标准化技术委员会提出并归口。
本标准主要起草单位:河南省锅炉压力容器安全检测研究院。
本标准主要起草人:周波、娄旭耀、于建华、尹路、谢屹鹏、李卫东、刘振刚。
本标准参加起草人:段会永、王登惠、赵雅阁、李刚、陈卫红、刘鹏、赵向南、索宁宁、康华魁、
曹景林、张迪、张平、赵敏。
II
DB41/T1315—2016
高压气地下储气井固井质量检测及评价
1范围
本标准规定了高压气地下储气井固井质量检测及评价的术语和定义,一般要求,检测前准备,检测
内容及要求、解释评价及结果处理,检测记录及报告。
本标准适用于设计压力27.5MPa,工作压力25MPa,设计温度-20℃~+50℃,介质为车用压缩天然
气的高压气地下储气井在现场制造过程中的固井质量检测及评价。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB50156汽车加油加气站设计与施工规范
SY/T5132测井原始资料质量要求
SY/T5467套管柱试压规范
SY/T6449固井质量检测仪刻度及评价方法
SY/T6535-2002高压气地下储气井
SY/T6592-2004固井质量评价方法
SY/T6641-2006固井水泥胶结测井资料处理及解释规范
《关于地下储气井安全监察有关事项的公告》国家质量监督检验检疫总局2014年第42号
3术语和定义
下列术语和定义适用于本文件。
3.1
候凝时间
从固井作业结束到水泥胶结测井开始的时间间隔。候凝时间一般不少于24h。
3.2
水泥环
水泥浆灌注于套管与地层(或外层套管)之间的环形空间,固结后形成的环状水泥石柱体。
3.3
第一界面
套管与水泥环之间的胶结面。
3.4
第二界面
水泥环与地层(或外层套管)之间的胶结面。
3.5
源距
1
DB41/T1315—2016
声波发射换能器与接收换能器之间的距离,套管波声幅(CBL)测量源距为0.914m(3ft),变密
度测井(VDL)测量源距为1.524m(5ft)。
3.6
声幅曲线
CBL测井测量的套管波幅度曲线。
3.7
套管波
来自发射换能器,穿过钻井液,在套管中传播,而后又返回钻井液,最后被接收换能器所接收的声
波。
3.8
底层波
来自发射换能器,穿过钻井液、套管和水泥环,在井壁附近地层中传播,而后又返回水泥环、套管
和钻井液,最后被接收换能器所接收的声波。
4一般要求
4.1高压气地下储气井固井质量检测及评价主要有资料审查、数据采集、数据评价分析、出具报告等,
其中报告结论为第一界面水泥环胶结质量评价结果。
4.2建设单位或制造单位应于高压气地下储气井固井完成后且在强度试验之前向特种设备检验检测机
构(以下简称检验机构)提出固井质量检测申请。检验机构接到申请后,应及时进行检测。
4.3检验机构应拥有固井质量检测设备,检测人员应经过专业培训并且掌握固井检测工艺方可从事储
气井固井质量检测及评价工作。检测人员应履行职责,严守纪律,保证检测工作质量,对受检单位提供
的技术资料应妥善保管,并予以保密。检验机构应接受特种设备安全监督管理部门的监督,并且对检测
结论的真实性、正确性、有效性负责。
5检测前准备
5.1资料审查
固井质量检测前,检测人员一般应当审查以下资料:
a)材料质量证明文件;
b)钻井施工工艺文件;
c)固井施工工艺文件;
d)钻井记录;
e)固井记录。
5.2现场准备
检测人员确认现场条件符合检测工作要求后方可进行检测,并且执行使用单位有关动火、用电、安
全防护、安全监护等规定。使用单位和相关辅助单位,应按要求做好停机后的技术性处理和检测前的安
全检查,确认现场条件符合检测工作要求,做好有关的准备工作。
检测前,现场至少具备如下条件:
a)隔断储气井气源,排放、置换井筒内气体,清理干净,同时设置明显的隔离标志;
b)影响固井检测的附属部件或者其他物体,应按检测要求进行清理或者拆除;
2
DB41/T1315—2016
c)储气井套管内壁已经清洗完好,井壁不得有残留油污,储气井套管内应注满清水;
d)场地平整,容许检测车辆及吊车摆放,水、电齐全;
检测时,使用单位、制造单位管理人员及相关人员到场配合,协助检测工作,负责安全监护。
5.3设备准备
检测用的设备和仪器应当在检定、校准期内。
下井测井仪每工作50井次或停用一年后再启用、更换声系或调整电子线路时应对下井测井仪进行刻
度。
6检测内容及要求
CBL/VDL检测时应做到:
a)水泥胶结测井仪器应安装与井眼大小和井斜角相适应的扶正器,以保证井下测井仪居中;
b)测量速度应不大于9m/min。
检测内容及要求见表1。
表1检测内容及要求
序号检测项目要求检测方法说明
质量证
1材料水泥、密封脂、添加剂等原材料质量证明文件审查-
明文件
1.井身结构、钻井设备、钻具组合、钻头程序、钻井
钻井工液设计、钻井参数、事故的预防和处理、所用规范和
2审查-
艺文件标准等;
2.钻井工艺执行情况。
钻井
地域和
资料收集钻井设计书和钻
地层信1.储气井制造地的地域特征及钻井遇地层的地质信息
井施工记录,了解钻探
息记录、和钻井过程的有关信息的记录,其中钻井记录内容应
目的、目的层深度和岩
钻井记至少包括基础数据(开钻日期、完钻日期、进度记录
性,了解钻头程序、井
3录和裸等)、钻具组合记录、钻头程序记录、钻井液记录(配审查
斜角、钻井液类型及密
眼井直方、性能、循环流量等)、钻井事故及处理记录等;
度,了解在钻井过程中
径、井身2.裸眼井直径、井身质量记录,裸眼井直径应和井筒
有无井涌和钻井液漏
质量记钢管尺寸相匹配。
失等复杂情况。
录
3
DB41/T1315—2016
表1检测内容及要求(续)
序号检测项目
