DB11/T 705-2019 重型自动扶梯和重型自动人行道技术要求

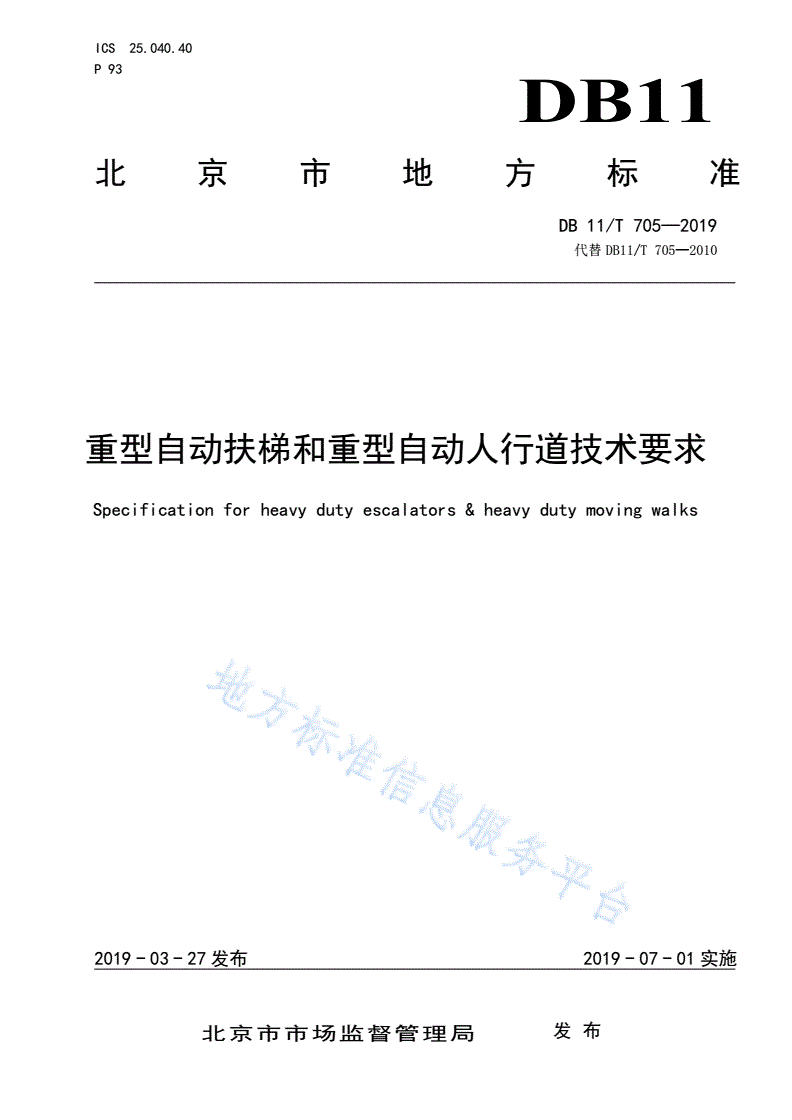

ICS25.040.40

P93

DB11

北京市地方标准

DB11/T705—2019

代替DB11/T705—2010

重型自动扶梯和重型自动人行道技术要求

Specificationforheavydutyescalators&heavydutymovingwalks

2019-03-27发布2019-07-01实施

北京市市场监督管理局发布

DB11/T705—2019

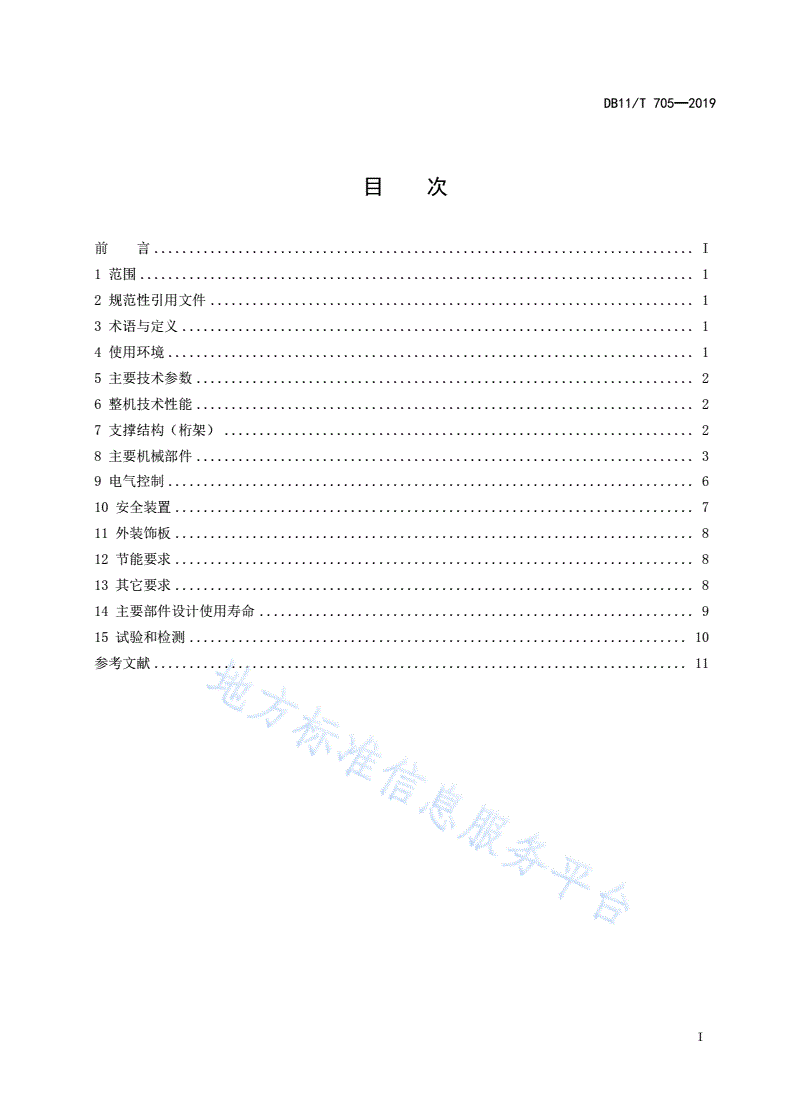

目次

前言.............................................................................I

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语与定义.........................................................................1

4使用环境...........................................................................1

5主要技术参数.......................................................................2

6整机技术性能.......................................................................2

7支撑结构（桁架）...................................................................2

8主要机械部件.......................................................................3

9电气控制...........................................................................6

10安全装置..........................................................................7

11外装饰板..........................................................................8

12节能要求..........................................................................8

13其它要求..........................................................................8

14主要部件设计使用寿命..............................................................9

15试验和检测.......................................................................10

参考文献............................................................................11

I

DB11/T705—2019

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准代替DB11/T705—2010《重型自动扶梯、自动人行道技术要求》。本标准与DB11/T705—2010

相比，除编辑性修改外，主要技术内容变化如下：

——在术语和定义中，修改了重型自动扶梯和重型自动人行道的定义，删除室外型自动扶梯、自动

人行道的定义（见3.1，3.2，2010版的3.3）；

——增加了对使用环境的要求（见4.1、4.2）；

——修改了主要技术参数要求，增加了提升高度大于13m的重型自动扶梯的倾斜角、扶手高度、检

修速度、重型自动人行道使用区段长度的规定，删除了载客分支上、下弯曲导轨曲率半径要求（见5

主要技术参数，2010版的5.1）；

——修改了主要部件设计寿命要求（见14.2，2010版的5.2）；

——增加了整机技术性能要求（见第6章）；

——增加了桁架的挠度、表面处理、结构、弯曲导轨曲率半径的技术要求（见7.1.1、7.1.2、7.1.2.3、

7.1.2.4）；

——增加了机房、驱动站和转向站要求（见7.3）；

——修改了电动机外壳保护等级要求（见8.1.1.5,2010版的5.4.1.1.5）；

——修改了减速机技术要求（见8.1.2，2010版的5.4.1.2）；

——增加了附加制动器的技术要求（见8.1.4）；

——修改了驱动链技术要求（见8.1.5，2010版的5.4.1.4）；

——修改了主驱动轴技术要求（见8.1.6，2010版的5.4.1.5）；

——修改了梯级链张紧装置技术要求（见8.1.7，2010版的5.4.1.6）；

——修改了扶手带驱动装置技术要求（见8.1.8，2010版的5.4.1.7）；

——修改了梯级、梯级链与梯级滚轮技术要求（见8.2，2010版5.4.3、5.4.4）；

——增加了梯级静载试验和动载试验的要求（见8.2.1.2）；

——增加了梯级链链条销轴比压要求（见8.2.2.2）；；

——修改了导轨与支架技术要求（见8.3，2010版5.4.5）；

——修改了扶手带与扶手带导轨系统技术要求（见8.4，2010版5.4.6）；

——修改了扶手装置技术要求，增加护壁板和围裙板要求（见8.5，2010版5.4.7）；

——删除了梯级挡板要求（见2010版5.4.8）；

——修改了检修盖板和楼层板技术要求（见8.6，2010版5.4.9）；

——修改了自动润滑系统技术要求（见8.7，2010版5.4.10）；

——修改了故障显示装置与运动状态显示装置技术要求（见8.8，2010版5.4.11）；

——删除了强制降温装置应纳入故障检测系统的监控要求（见2010版5.5.1.5）；

——修改了控制方式与基本功能技术要求（见9.3，2010版5.3.3）；

——增加了电梯物联网监测信息和接口要求（见9.4）；

——修改了安全装置要求，增加了超速检测装置、非操作逆转检测装置技术要求（见10.9、10.10），

删除了扶手带速度监控装置、梯级运行安全装置、梯级缺失报警装置、机房、驱动站、转向站盖板安全

装置要求（见2010版5.6.3、2010版5.6.4、2010版5.6.8、2010版5.6.10）；

II

DB11/T705—2019

——删除了不锈钢材料要求（见2010版5.7）；

——修改了了外装饰板要求（见第11章，2010版5.8）；

——修改了节能要求（见第12章，2010版5.10）；

——修改了室外型自动扶梯、自动人行道配置要求（见13.1、13.2，2010版5.9.2）；

——修改了试验和检测要求（见第15章，2010版第6章）；

——删除了警示牌和警示标志要求（见2010版第7章）。

本标准由北京市市场管理监督局提出并归口。

本标准由北京市市场管理监督局组织实施。

本标准起草单位：北京市特种设备检测中心、北京市地铁运营有限公司、北京轨道交通建设管理有

限公司、奥的斯电梯（中国）投资有限公司、蒂森克虏伯电梯(中国)、华升富士达电梯有限公司、迅

达（中国）电梯有限公司、上海三菱电梯有限公司。

本标准起草人：刘艳荣、魏广宏、邱志梅、王小轮、张绪鹏、安辉、王胜利、范景华、胡东升、王

亮、张毅、陈长、李倬、康亚进、

本标准的历次版本发布情况为：

——DB11/T705—2010。

III

DB11/T705—2019

重型自动扶梯和重型自动人行道技术要求

1范围

本标准规定了重型自动扶梯和重型自动人行道的使用环境、主要技术参数、整机技术性能；对支撑

结构（桁架）、主要机械部件、电气控制、安全装置、外装饰板、节能功能、室外条件下部件配置、检

修通道、主要部件设计使用寿命、试验和检测提出了要求。

本标准适用于重型自动扶梯和重型自动人行道的设计、制造、安装、试验和检测。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T24808电磁兼容电梯、自动扶梯和自动人行道的产品系列标准抗扰度

GB16899—2011自动扶梯和自动人行道的制造与安装安全规范

GB/T37217—2018自动扶梯和自动人行道主要部件报废技术条件

GB51298地铁设计防火标准

TSGT7005电梯监督检验和定期检验规则—自动扶梯与自动人行道

3术语与定义

3.1

重型自动扶梯heavydutyescalators

能够满足全年每天连续运行时间不少于20小时，且在任何3小时的间隔内，其载荷达到100%制动载

荷的持续时间不少于1小时；其余2小时内平均载荷达到60%的制动载荷的自动扶梯。

3.2

重型自动人行道heavydutymovingwalks

能够满足全年每天连续运行时间不少于20小时，且在任何3小时的间隔内，其载荷达到100%制动载

荷的持续时间不少于1小时；其余2小时内平均载荷达到60%的制动载荷的自动人行道。

4使用环境

4.1室内条件

设备处于室内环境，受外界影响较少。

环境温度：-10℃～40℃

湿度：20%～90%

4.2室外条件
