DB21/T 3178-2019 公路工程混凝土抗氯离子渗透性无损检测技术规程（PERMIT离子迁移方法）

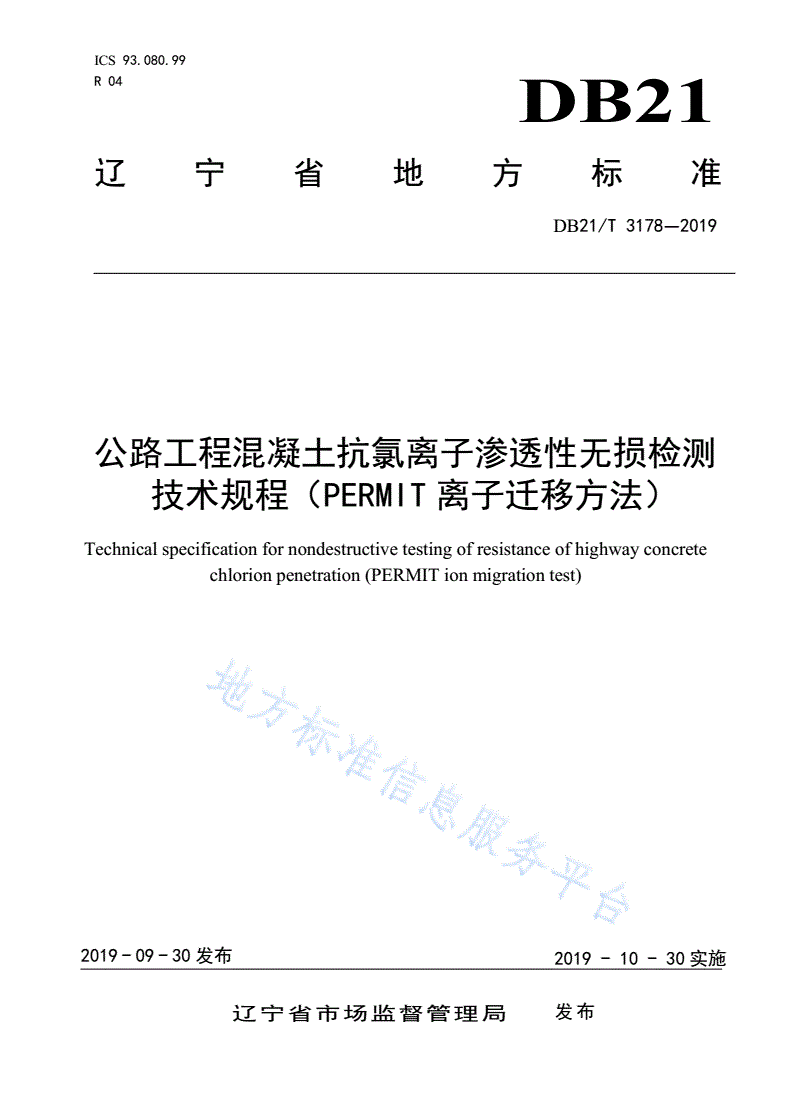

ICS93.080.99

R04

DB21

辽宁省地方标准

DB21/T3178—2019

公路工程混凝土抗氯离子渗透性无损检测

技术规程（PERMIT离子迁移方法）

Technicalspecificationfornondestructivetestingofresistanceofhighwayconcrete

chlorionpenetration(PERMITionmigrationtest)

2019-09-30发布2019-10-30实施

辽宁省市场监督管理局发布

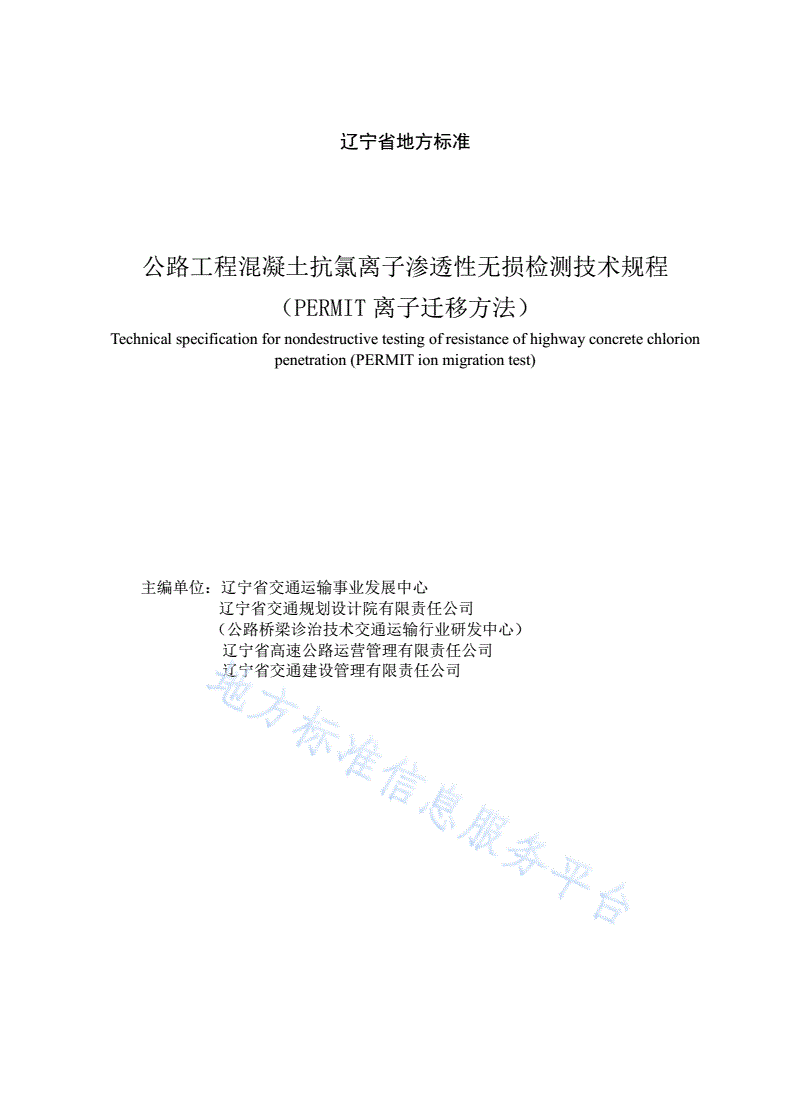

辽宁省地方标准

公路工程混凝土抗氯离子渗透性无损检测技术规程

（PERMIT离子迁移方法）

Technicalspecificationfornondestructivetestingofresistanceofhighwayconcretechlorion

penetration(PERMITionmigrationtest)

主编单位：辽宁省交通运输事业发展中心

辽宁省交通规划设计院有限责任公司

（公路桥梁诊治技术交通运输行业研发中心）

辽宁省高速公路运营管理有限责任公司

辽宁省交通建设管理有限责任公司

DB21/T3178—2019

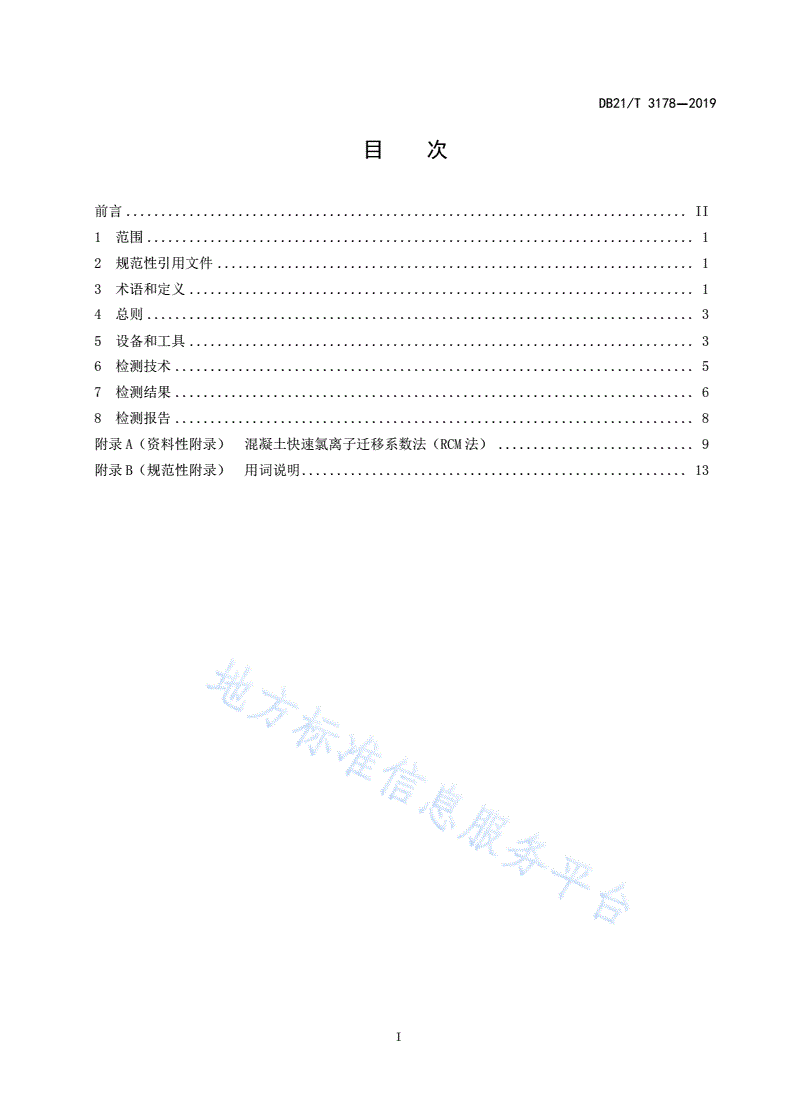

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4总则..............................................................................3

5设备和工具........................................................................3

6检测技术..........................................................................5

7检测结果..........................................................................6

8检测报告..........................................................................8

附录A（资料性附录）混凝土快速氯离子迁移系数法（RCM法）............................9

附录B（规范性附录）用词说明.......................................................13

I

DB21/T3178—2019

前言

本标准按照GB/T1.1-2009给出的规则起草。

本规程由辽宁省交通运输厅提出并归口。

本规程主编单位：辽宁省交通运输事业发展中心、辽宁省交通规划设计院有限责任公司（公路桥梁

诊治技术交通运输行业研发中心）

本规程参编单位：辽宁省高速公路运营管理有限责任公司、辽宁省交通建设管理有限责任公司

本规程主要起草人员：张冠华、张潇、王佳伟、韩基刚、郭骞、孟军、宋承哲、杨奇、郭金波、

王超、吴宪锴、郭东升、崔凯华、鄂宇辉、王亮、李刚、白杨、邵传恒、

王鑫、陈晓峰

II

DB21/T3178—2019

公路工程混凝土抗氯离子渗透性无损检测技术规程

（PERMIT离子迁移方法）

1范围

本规程规定了使用PERMIT离子迁移方法进行混凝土抗氯离子渗透性无损检测的适用范

围、设备及工具、检测技术、检测结果和检测报告。

本规程适用于辽宁省新建、在役公路工程中使用PERMIT离子迁移方法无损检测混凝土

抗氯离子渗透性能。

2规范性引用文件

下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用

于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T50082普通混凝土长期性能和耐久性能试验方法标准

GB/T50081普通混凝土力学性能试验方法标准

GB/T50164混凝土质量控制标准

JGJ/T193混凝土耐久性检验评定标准

3术语和符号

3.1术语

3.1.1

无损检测nondestructivetesting

指在不破坏原混凝土结构的前提下，检测混凝土相关性能。

3.1.2

混凝土耐久性durabilityofconcrete

混凝土抵抗环境介质作用并长期保持其良好的使用性能和外观完整性，从而维持混凝土

结构的安全、正常使用的能力。

3.1.3

混凝土结构concretestructure

以混凝土为主制成的结构，包括素混凝土结构、钢筋混凝土结构和预应力混凝土结构；

无筋或不配置受力钢筋的结构为素混凝土结构，钢筋混凝土和预应力混凝土结构统称为配筋

混凝土结构。

3.1.4

氯离子迁移系数chloridemigrationcoefficient

1

DB21/T3178—2019

描述混凝土孔隙水中氯离子从高浓度区向低浓度区扩散过程的参数，用于评价混凝土抵

抗氯离子侵蚀的能力。

3.1.5

PERMIT离子迁移方法testofPERMITionmigration

通过测定混凝土结构中氯离子电导率，计算得到氯离子迁移系数来反映混凝土抗氯离子

渗透性能的试验方法。

3.1.6

快速氯离子迁移系数法testmethodforrapidchlorideionsmigrationcoefficient

(RCM)

通过测定混凝土中氯离子渗透深度，计算得到氯离子迁移系数来反映混凝土抗氯离子渗

透性能的试验方法。简称RCM法。

3.1.7

测区testingarea

检测混凝土结构氯离子迁移系数时的一个检测区域。

3.1.8

测点testingpoint

在测区内，取得检测数据的检测点。

3.1.9

电位滴定法potentiometrictitration

滴定过程中通过测量电位变化以确定滴定终点的方法。

3.1.10

电导率conductivity

物质传送电流的能力，用来描述物质中电荷流动难易程度的参数。

3.2符号

下列符号适用于本文件。

-

DPERMIT——PERMIT离子迁移方法Cl扩散系数；

d

s——电导率的变化率；

dt

k——换算公式相关系数；

d

c——氯离子浓度变化率；

dt

T——稳态时的绝对温度；

2

DB21/T3178—2019

E——正负极之间的电势差单位；

R——通用气体常数；

Z——氯离子的原子价；

C——内室氯离子溶液的初始浓度；

F——法拉第常数；

L

——极之间距离/氯离子迁移面的面积；

A

V——阳极电解液的体积。

4总则

4.1为规范辽宁省采用PERMIT离子迁移方法检测混凝土抗氯离子性能，提高检测结果的可

靠性，做到技术先进、安全可靠、经济合理、方便使用，制定本规程。

4.2从事PERMIT离子迁移方法检测和测试结果分析的人员，均应经过专门的技术培训。

4.3采用PERMIT离子迁移方法无损检测混凝土抗氯离子扩散性能时，除应执行本规程的规

定外，尚应符合现行国家、行业和辽宁省颁布的相关标准的规定。

5设备和工具

5.1一般规定

5.1.1本规程检测方法所采用的PERMIT离子迁移仪应符合现行相关行业标准的要求，并通

过校准。

5.1.2PERMIT离子迁移仪适用于检测氯离子迁移系数介于1×10-8m2/s至1×10-14m2/s的混

凝土结构，既可在现场使用，也可在试验室使用。

5.2设备和试剂

5.2.1PERMIT离子迁移方法所用设备应符合下列规定：

1）PERMIT离子迁移仪应由测试器和控制器两部分组成；

2）控制器应能准确提供工作电压，且应包含相应的电子控制元件及数据记录系统，试

验结束后数据可导入计算机进行后期数据处理；

3）测试器试验装置（图5.2.1）应由内外两个空室构成，内、外两室分别设有电极，

其中外室应安装有电导测试探头、温度测试探头及搅拌器；

4）测试器应能稳定有效地固定于混凝土结构测试表面上。

5.2.2PERMIT离子迁移方法所用试剂应符合下列规定：

1）溶剂应采用蒸馏水或去离子水；

2）氯化钠应为化学纯。

3
