YC/T 473-2013 烟丝表观密度、真密度和内孔容积的测定

ICS65.160

X85

备案号:—

398542013

中华人民共和国烟草行业标准

/—

YCT4732013

、

烟丝表观密度真密度和内孔容积的测定

Determinationofaarentdensit,

ppy

truedensitandinnerorevolumeofcuttobacco

ㅤㅤㅤㅤ

yp

2013-02-28发布2013-03-15实施

国家烟草专卖局发布

/—

YCT4732013

、

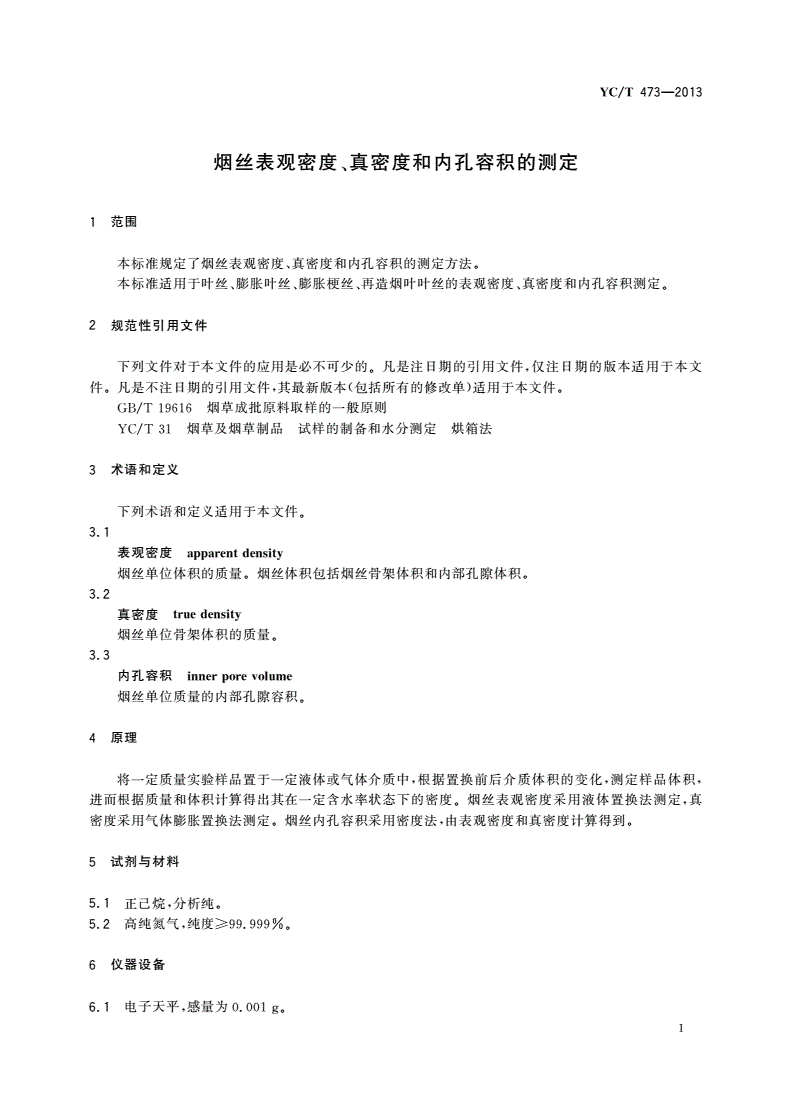

烟丝表观密度真密度和内孔容积的测定

1范围

、。

本标准规定了烟丝表观密度真密度和内孔容积的测定方法

、、、、。

本标准适用于叶丝膨胀叶丝膨胀梗丝再造烟叶叶丝的表观密度真密度和内孔容积测定

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/烟草成批原料取样的一般原则

GBT19616

/烟草及烟草制品试样的制备和水分测定烘箱法

YCT31

3术语和定义

下列术语和定义适用于本文件。

3.1

表观密度aarentdensit

ppy

ㅤㅤㅤㅤ

。。

烟丝单位体积的质量烟丝体积包括烟丝骨架体积和内部孔隙体积

3.2

真密度truedensit

y

烟丝单位骨架体积的质量。

3.3

内孔容积innerorevolume

p

烟丝单位质量的内部孔隙容积。

4原理

,,,

将一定质量实验样品置于一定液体或气体介质中根据置换前后介质体积的变化测定样品体积

。,

进而根据质量和体积计算得出其在一定含水率状态下的密度烟丝表观密度采用液体置换法测定真

。,。

密度采用气体膨胀置换法测定烟丝内孔容积采用密度法由表观密度和真密度计算得到

5试剂与材料

,。

5.1正己烷分析纯

,。

5.2高纯氮气纯度≥99.999%

6仪器设备

,。

6.1电子天平感量为0.001g

1

/—

YCT4732013

容量瓶,。

6.2100mL

,。

6.3烘箱控制精度±1℃

,。

6.4温度计精度为0.1℃

33

,,,/。

6.5真密度测试装置见附录A测试体积范围不低于50cm精度为0.001gcm

7测定步骤

7.1抽样及测定烟丝含水率

/,/。

按照GBT19616抽取实验室待测烟丝样品并按照YCT31测定烟丝含水率

7.2测定表观密度

。()。

由温度计读取测试环境温度按照附录对测试环境温度下的正己烷密度进行标定

7.2.1B5.1

,。

7.2.2从待测烟丝中称取2g样品精确至0.001g

(),,。/

向容量瓶中注入正己烷准确至刻线处盖上瓶盖后称量然后倒出约正

7.2.3100mL5.113

己烷。

()/(),,

7.2.4将已准确称量的烟丝7.2.2转移至倒出约13正己烷的容量瓶7.2.3轻微振荡烟丝浸润

(),,。。

后注入正己烷5.1准确至刻线处盖上瓶盖称量烟丝浸润时间为8min~10min

3

(),。

烟丝体积由式计算得出精确至0.001cm

7.2.51

()

mmm

--

021…………()

V=1

ρ

f

式中:

ㅤㅤㅤㅤ

3

———,();

V烟丝体积单位为立方厘米cm

———,,();

m0加入烟丝前注入正己烷至刻线的容量瓶质量单位为克g

———,,();

m2加入烟丝后注入正己烷至刻线的容量瓶质量单位为克g

———,();

m1烟丝质量单位为克g

3

———,(/)。

ρ正己烷密度单位为克每立方厘米gcm

f

,。

7.2.6重复7.2.2~7.2.5的操作平行测定两次

7.3测定真密度

,。

7.3.1从待测烟丝中称取2g样品精确至0.001g

,,。

7.3.2开启真密度测试装置测试气体为氮气预热至待机状态

(),,

7.3.3将已准确称量的烟丝7.3.1加入真密度测试装置采用表压0.1MPa气体置换压力持压时

3

,,。

间5min测试并读取烟丝骨架体积精确至0.001cm

,。

7.3.4重复7.3.1~7.3.3的操作平行测定两次

8结果的计算与表达

():

烟丝表观密度按式计算得出

8.12

m1

…………()

ρ=2

aV

式中:

3

———,(/);

ρ烟丝表观密度单位为克每立方厘米gcm

a

———(),();

m1烟丝质量7.2.2单位为克g

2

/—

YCT4732013

3

———(),()。

V烟丝体积7.2.5单位为立方厘米cm

3

,/。

以两次平行测定的平均值为试验结果结果精确至0.001cm平行测定结果的相对平均偏差

g

应不超过5%。

():

烟丝真密度按式计算得出

8.23

m1

…………()

ρ=3

tVsk

式中:

3

———,(/);

ρ烟丝真密度单位为克每立方厘米gcm

t

———(),();

m1烟丝质量7.3.1单位为克g

3

———(),()。

Vsk烟丝骨架体积7.3.3单位为立方厘米cm

3

,/。

以两次平行测定的平均值为试验结果结果精确至0.001cm平行测定结果的相对平均偏差

g

应不超过5%。

():

烟丝内孔容积按式计算得出

8.34

11

…………()

V=-4

g

ρρ

at

式中:

3

———,(/);

Vg烟丝内孔容积单位为立方厘米每克cmg

3

———(),(/);

ρ烟丝表观密度8.1单位为克每立方厘米gcm

a

3

———(),(/)。

ρ烟丝真密度8.2单位为克每立方厘米gcm

t

9检测报告

ㅤㅤㅤㅤ

检测报告应包括以下内容:

———本标准的编号;

———试样的标识及说明;

———、;

测定时间所用仪器和型号

———测定的环境温度和环境压力;

———试样的含水率;

———测定的结果。

3

/—

YCT4732013

附录

A

()

规范性附录

真密度测试装置原理结构图及测试原理

A.1原理结构示意图

,。

采用气体膨胀置换法测试样品真密度基于该方法的测试装置原理结构示意图见图A.1

图A.1测试装置原理结构示意图

ㅤㅤㅤㅤ

A.2测试原理

,,,

打开压力调节阀及截止阀气体到样品池和参考池系统进入环境压力根据波义耳马略

A.2.11p-

,()。

特定律参考池系统状态可被表示为式A.1

pV=nRT…………(A.1)

AA

式中:

———,();

p环境压力单位为帕Pa

3

———,();

VA参考池体积单位为立方米m

———,();

n环境压力下参考池的气体量单位为摩尔mol

A

R———气体常数;

———,()。

T环境温度单位为开尔文K

,,

关闭截止阀将样品池压力调节至大于的置换压力值样品池系统状态可被表示为

A.2.21ppA

式()。

A.2

()…………()

VVnRTA.2

p-=

ACskC

式中:

———,();

p大于环境的压力单位为帕Pa

A

3

———,();

VC样品池体积单位为立方米m

3

———(),,();

Vsk样品骨架体积不可透过体积即样品占用的样品池体积单位为立方米m

———,();

n样品池内总气体量单位为摩尔mol

C

R———气体常数;

4

/—

YCT4732013

———,()。

T环境温度单位为开尔文K

、,,,

关闭压力调节阀打开截止阀参考池和样品池连通压力下降到系统状态可被表示为式

A.2.31p

B

()。

A.3

()…………()

VVVnRTnRTA.3

p-+=+

BCskACA

式中:

———,();

p参考池和样品池连通后的系统压力单位为帕Pa

B

3

———,();

VC样品池体积单位为立方米m

3

———(),,();

Vsk样品骨架体积不可透过体积即样品占用的样品池体积单位为立方米m

3

———,();

VA参考池体积单位为立方米m

———,();

n样品池内总气体量单位为摩尔mol

C

R———气体常数;

———,();

T环境温度单位为开尔文K

———,()。

n环境压力下参考池的气体量单位为摩尔mol

A

()、()()(),

式式及式合并整理得式测试装置样品池体积和参考池体积

A.2.4A.1A.2A.3A.4VCVA

,、,()。

已知由pp及环境压力p依据式A.4可确定样品骨架体积V

ABsk

VVV()/()…………(A.4)

=---

pppp

skCABAB

ㅤㅤㅤㅤ

5

/—

YCT4732013

附录

B

()

规范性附录

正己烷密度标定方法

B.1要求

B.1.1测试应在实验室通风橱中进行。

、。

B.1.2待测正己烷纯水温度与测试环境温度一致

B.2测定步骤

、,。

B.2.1取洁净干燥的容量瓶并称定质量

,。

B.2.2容量瓶加入一定体积正己烷称定质量

,,,。

B.2.3将正己烷倾去洗净容量瓶装入等体积的纯水称定质量

B.2.4由表B.1查出测试环境温度下纯水的密度值。

B.3结果计算

()。

正己烷密度按式B.1计算得出

ㅤㅤㅤㅤ

mm

-

ab…………()

ρ=ρB.1

fmmw

-

cb

式中:

3

———,(/);

ρ正己烷密度单位为克每立方厘米gcm

f

———,();

ma容量瓶与正己烷的质量单位为克g

———,();

mb容量瓶的质量单位为克g

3

———,(/),;

w纯水密度单位为克每立方厘米gcm测试环境温度下纯水密度可由表B.1查得

ρ

———,()。

mc容量瓶与水的质量单位为克g

表国际温标()纯水密度表单位为千克每立方米

B.1ITS-90

/

t℃00.10.20.30.40.50.60.70.80.9

0999.84999.846999.853999.859999.865999.871999.877999.883999.888999.893

1999.898999.904999.908999.913999.917999.921999.925999.929999.933999.937

2999.94999.943999.946999.949999.952999.954999.956999.959999.961999.962

3999.964999.966999.967999.968999.969999.97999.971999.971999.972999.972

4999.972999.972999.972999.971999.971999.97999.969999.968999.967999.965

5999.964999.962999.96999.958999.956999.954999.951999.949999.946999.943

6999.94999.937999.934999.93999.926999.923999.919999.915999.91999.906

7999.901999.897999.892999.887999.882999.877999.871999.866999.88999.854

8999.848999.842999.836999.829999.823999.816999.809999.802999.795999.788

6

/—

YCT4732013

表()

B.1续单位为千克每立方米

/

t℃00.10.20.30.40.50.60.70.80.9

9999.781999.773999.765999.758999.75999.742999.734999.725999.717999.708

10999.699999.691999.682999.672999.663999.654999.644999.634999.625999.615

11999.605999.595999.584999.574999.563999.553999.542999.531999.52999.508

12999.497999.486999.474999.462999.45999.439999.426999.414999.402999.389

13999.377999.384999.351999.338999.325999.312999.299999.285999.271999.258

14999.244999.23999.216999.202999.187999.173999.158999.144999.129999.114

15999.099999.084999.069999.053999.038999.022999.006998.991998.975998.959

16998.943998.926998.91998.893998.876998.86998.843998.826998.809998.792

17998.774998.757998.739998.722998.704998.686998.668998.65998.632998.613

18998.595998.576998.557998.539998.52998.501998.482998.463998.443998.424

19998.404998.385998.365998.345998.325998.305998.285998.265998.244998.224

20998.203998.182998.162998.141998.12998.099998.077998.056998.035998.013

21997.991997.97997.948997.926997.904997.882997.859997.837997.815997.792

22997.769997.747997.724997.701997.678997.655997.631997.608997.584997.561

23997.537997.513997.49997.466997.442997.417997.393997.396997.344997.32

ㅤㅤㅤㅤ.17997.145997.12997.094997.069

24997.295997.27997.246997.221997.195997

25997.043997.018996.992996.966996.94996.914996.888996.861996.835996.809

26996.782996.755996.729996.702996.675996.648996.621996.594996.566996.539

27996.511996.484996.456996.428996.401996.373996.344996.316996.288996.26

28996.231996.203996.174996.146996.117996.088996.059996.03996.001996.972

29995.943995.913995.884995.854995.825995.795995.765995.753995.705995.675

30995.645995.615995.584995.554995.523995.493995.462995.431995.401995.37

31995.339995.307995.276995.245995.214995.182995.151995.119995.087995.055

32995.024994.992994.96994.927994.895994.863994.831994.798994.766994.733

33994.7994.667994.635994.602994.569994.535994.502994.469994.436994.402

34994.369994.335994.301994.267994.234994.2994.166994.132994.098994.063

35994.029993.994993.96993.925993.891993.856993.821993.786993.751993.716
