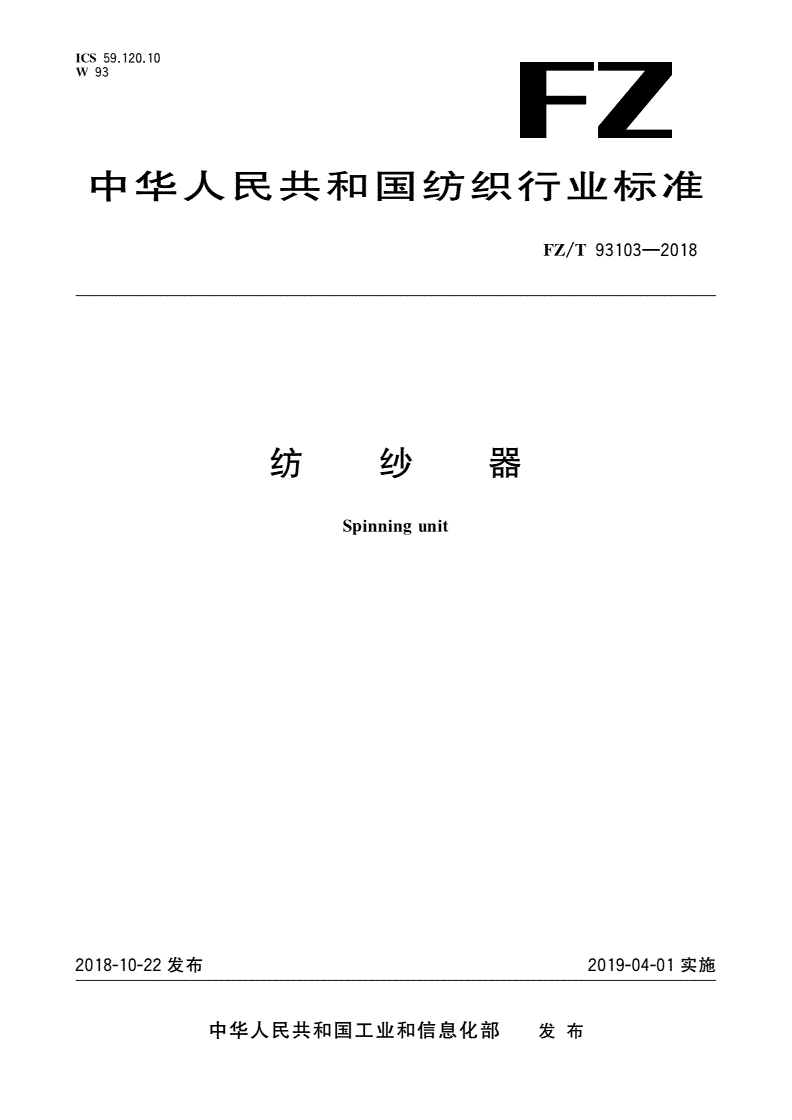

FZ/T 93103-2018 纺纱器

ICS59.120.10

W93

中华人民共和国纺织行业标准

/—

FZT931032018

纺纱器

Sinninunit

pg

2018-10-22发布2019-04-01实施

中华人民共和国工业和信息化部发布

/—

FZT931032018

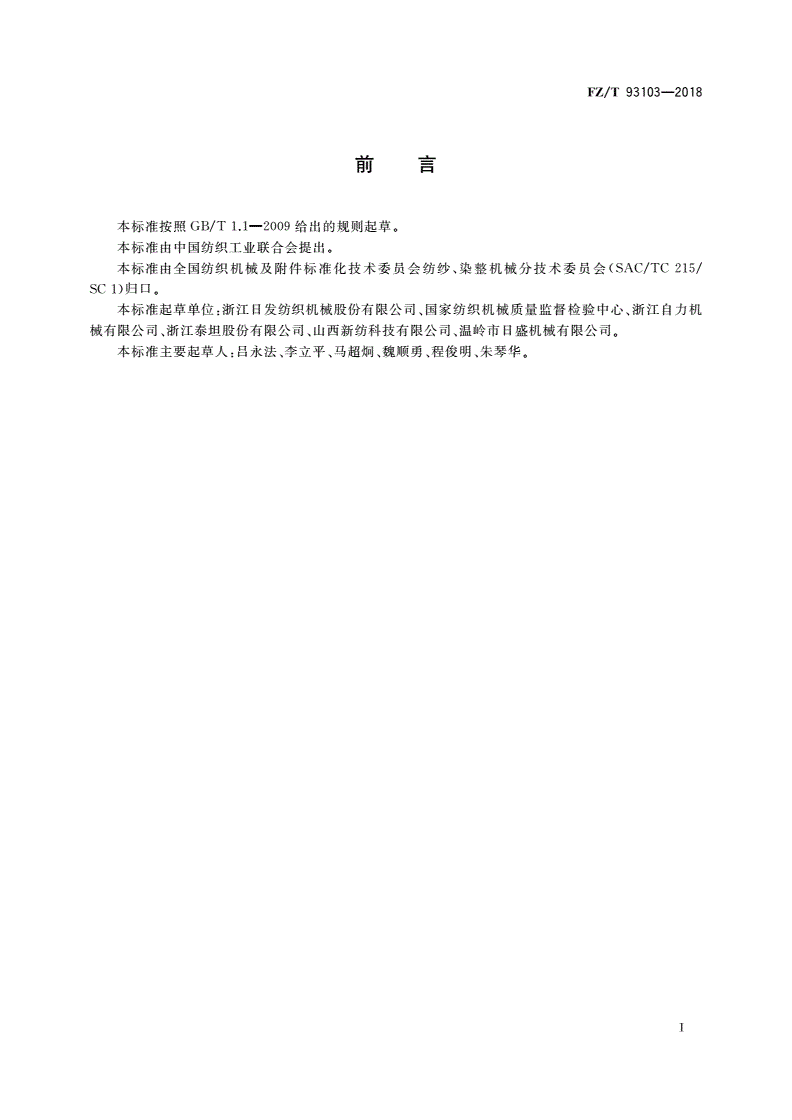

前言

本标准按照/—给出的规则起草。

GBT1.12009

本标准由中国纺织工业联合会提出。

、(//

本标准由全国纺织机械及附件标准化技术委员会纺纱染整机械分技术委员会SACTC215

)。

SC1归口

:、、

本标准起草单位浙江日发纺织机械股份有限公司国家纺织机械质量监督检验中心浙江自力机

、、、。

械有限公司浙江泰坦股份有限公司山西新纺科技有限公司温岭市日盛机械有限公司

:、、、、、。

本标准主要起草人吕永法李立平马超炯魏顺勇程俊明朱琴华

Ⅰ

/—

FZT931032018

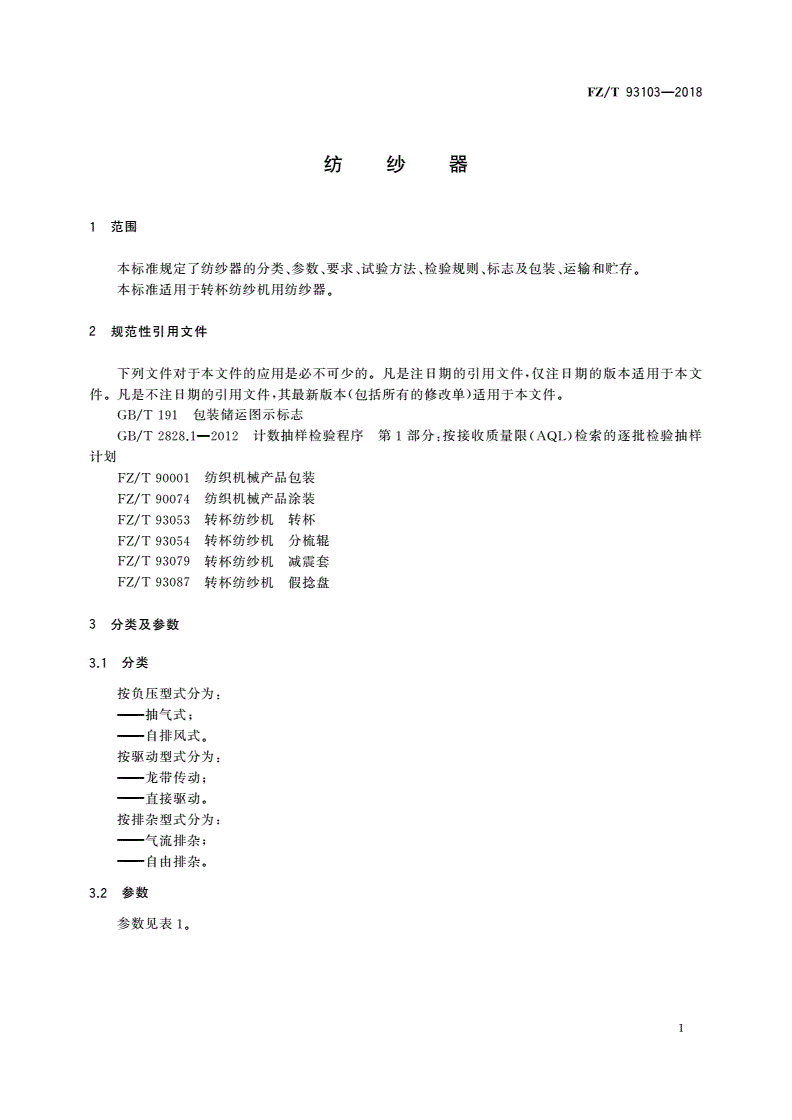

纺纱器

1范围

、、、、、、。

本标准规定了纺纱器的分类参数要求试验方法检验规则标志及包装运输和贮存

本标准适用于转杯纺纱机用纺纱器。

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/包装储运图示标志

GBT191

/—:()

计数抽样检验程序第部分按接收质量限检索的逐批检验抽样

GBT2828.120121AQL

计划

/纺织机械产品包装

FZT90001

/纺织机械产品涂装

FZT90074

/转杯纺纱机转杯

FZT93053

/转杯纺纱机分梳辊

FZT93054

/转杯纺纱机减震套

FZT93079

/转杯纺纱机假捻盘

FZT93087

3分类及参数

3.1分类

按负压型式分为:

———抽气式;

———自排风式。

按驱动型式分为:

———龙带传动;

———直接驱动。

按排杂型式分为:

———气流排杂;

———自由排杂。

3.2参数

参数见表1。

1

/—

FZT931032018

表1

项目参数

纺纱线密度/tex14.5~116

适纺纤维长度/mm15~40

喂入品线密度/tex3000~5000

转杯设计转速/(/)

rmin≥70000

分梳辊设计转速/(/)

rmin5000~10000

4要求

,。

4.1纺纱器密封良好引纱管口真空度差异值应不大于2.0%

4.2喂给罗拉外圆径向圆跳动应不大于0.05mm。

4.3分梳辊轴承安装孔与分梳腔体的同轴度应不大于ϕ0.012mm。

4.4分梳腔体的圆柱度应不大于0.020mm。

分梳腔体的表面粗糙度应不大于。

4.5Ra0.8m

μ

纤维通道的表面粗糙度应不大于。

4.6Ra0.4m

μ

排杂通道的表面粗糙度应不大于。

4.7Ra0.8m

μ

4.8输纤通道的假捻盘安装孔与转杯安装孔的同轴度应不大于ϕ0.15mm。

4.9转杯与输纤通道之间的隔距应在0.8mm~1.5mm之间可调。

转杯纺纱机转杯应符合/的规定。

4.10FZT93053

转杯纺纱机分梳辊应符合/的规定。

4.11FZT93054

转杯纺纱机减震套应符合/的规定。

4.12FZT93079

转杯纺纱机假捻盘应符合/的规定。

4.13FZT93087

产品涂装应符合/的规定。

4.14FZT90074

5试验方法

()、,

5.1引纱管口真空度差异值4.1在工艺风管接口真空度为4.5kPa分梳辊和转杯处于静态时用压力

。():

计检测按式计算

1

下(下)上(上)

2nxx2nxx

--

或……()

x=×100%×100%1

nxnx

式中:

x———真空度;

下———平均真空度以下的纺纱器数;

n

———,();

x真空度的平均值单位为帕斯卡Pa

———,();

x下平均真空度以下真空度平均值单位为帕斯卡Pa

n———按6.3.1抽取得纺纱器样本量;

上———平均真空度以上的纺纱器数;

n

———,()。

x上平均真空度以上的真空度平均值单位为帕斯卡Pa

(),。

5.2喂给罗拉外圆径向圆跳动4.2用千分表检测

(),()。

5.3分梳辊轴承安装孔与分梳腔体的同轴度4.3分梳腔体的圆柱度4.4用三坐标测量仪检测

2

/—

FZT931032018

(),(),(),

5.4分梳腔体的表面粗糙度4.5纤维通道的表面粗糙度4.6排杂通道的表面粗糙度4.7用表面

粗糙度样板比对或用表面粗糙度仪检测。

输纤通道的假捻盘安装孔与转杯安装孔的同轴度()用专用检具检测。

5.54.8

转杯与输纤通道之间的隔距()用深度尺检测。

5.64.9

转杯纺纱机转杯()按/的规定检测。

5.74.10FZT93053

转杯纺纱机分梳辊()按/的规定检测。

5.84.11FZT93054

转杯纺纱机减震套()按/的规定检测。

5.94.12FZT93079

转杯纺纱机假捻盘()按/的规定检测。

5.104.13FZT93087

5.11其余项目以感观检测。

6检验规则

6.1型式检验

,:

6.1.1产品在下列情况之一时应进行型式检验

)新产品鉴定时;

a

),、、,;

b生产过程中如结构材料工艺有较大改变可能影响产品性能时

),,;

c正常生产时定期或积累一定产量后应进行一次周期性检验

)出厂检验结果与上次型式检验有较大差异时;

d

)第三方进行质量检验时。

e

:。

检验项目第章全部项目

6.1.24

6.2出厂检验

,。

6.2.1产品均应经生产企业检验部门检验合格并附有合格证方能出厂

检验项目:、。

6.2.24.1~4.84.14

6.3抽样方法和判定规则

/—,,,

按的规定采用正常检验一次抽样方案从正常检验开始选用一般检验水

6.3.1GBT2828.12012

,。

平接收质量限为

ⅠAQL1.5

,,;,

6.3.2样本经过检验若不合格品数小于拒收数则判定该样本符合标准的要求反之判定该样本不

符合标准的要求。

,,。

6.3.3用户在安装调试过程中发现有项目不符合本标准时生产企业应会同用户共同处理

7标志

7.1纺纱器表面应有产品标记和企业标志。

,/。

7.2包装箱上的储运图示标志按GBT191的规定

、

8包装运输和贮存

,/。

8.1产品的包装按FZT90001的规定

,,。

8.2产品在运输过程中包装箱应按规定的朝向安置不得倾斜或改变方向

,,、。

产品出厂后在良好的防雨及通风贮存条件下包装箱内的产品防潮防锈有效期为年

8.31
